1. Introduktion av L-band ASE Bredbandsljuskälla
2. Tekniska specifikationer
3. Produktegenskaper
4. Typiska tillämpningar
5. Produktdetaljer
6. Driftsteg
7. Beställningsinformation
8. Datablad
9. Offertvillkor och betalning
10. Ledtid
11. Användningsanvisningar och Underhåll
12. Kvalitetssäkring och Service efter försäljning
Detta är en L-band ASE bredbandsljuskälla som erbjuder en stabil, 10~200mW högeffektsljuskälla i L-bandets våglängdsområde (1567~1603nm). Designad för högprecisionstillämpningar ger den ett brett spektrum och låg brusutgång, vilket gör den idealisk för optisk kommunikation, fiberavkänning och medicinsk bildbehandling.
|
Punkt |
Enhet |
Värderingar |
Anteckningar |
|||||
|
Spektralområde |
nm |
1567~1603 |
|
|||||
|
Uteffekt |
mW |
10, |
20 |
50 |
100 |
200 |
|
|
|
Effektspektral densitet |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
Effektregleringsområde |
- |
10%~100% |
Frivillig |
|||||
|
Spektral planhet |
dB |
≤2,5 (typ), ≤3 (max.) |
|
|||||
|
Utgångsisolering |
dB |
≥35 |
|
|||||
|
Kraftinstabilitet |
dB |
≤±0,02 (15 min.); |
≤±0,5%; ≤±1,2 % |
|||||
|
PER |
dB |
≤0,2 |
≥23 |
|
||||
|
Pigtail fiber |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
Kommunikationsgränssnitt |
- |
Pekskärm / DB9 hona (RS232) |
Bänkskiva |
|||||
|
DB9 hona (RS232) |
Modul |
|||||||
|
Strömförsörjning |
- |
AC 110~240V, <30W |
Bänkskiva |
|||||
|
DC 5V, <15W |
Modul |
|||||||
|
Mått |
mm |
255(B)×285(D)×115(H) |
Bänkskiva |
|||||
|
150(B)×125(D)×20(H) |
Modul |
|||||||
|
70(B)×90(D)×15(H) |
Modul |
|||||||
|
Driftstemperatur |
℃ |
-5 ~ +55 |
|
|||||
|
Driftfuktighet |
℃ |
0~70 % |
|
|||||
● Spektral planhet ≤2,5dB;
● 10/20/50/100/200mW uteffekt, 10~100% justerbar;
● DB9 Kvinnlig (RS232) kommunikation för enkel integration.
1. Produktapplikationer-L-band ASE Bredbandsljuskälla
● Optisk fiberavkänning;
● Medicinsk avbildning;
● Optisk fiberkommunikation.

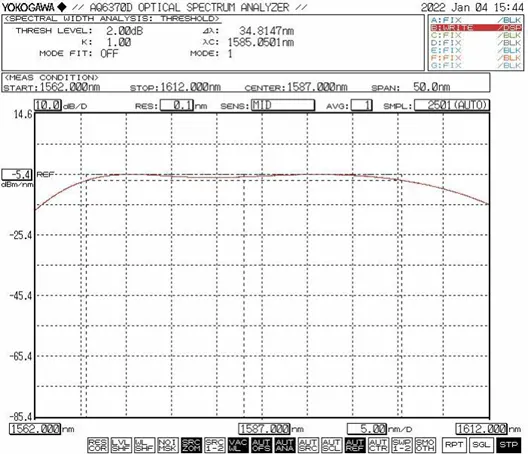

● Typiskt spektrum
● Standardtillbehör
|
|
Tillbehör |
Kvantitet |
|
1 |
ASE-ljuskälla (Module Host) |
1 |
|
2 |
USB-RS485 DB9 datakabel |
1 |
|
3 |
Strömadapter (tillval) |
1 |
|
4 |
Produkttestrapport |
1 |
|
5 |
Bruksanvisning |
1 |
Steg 1.Uppackning och montering: Vänligen kontrollera om tillbehören är kompletta
före montering.
Steg 2. Ansluta fiberbyglarna: Öppna dammlocket vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar eller skador.
Steg 3. Ansluta strömadaptern och Seriell kabel: Anslut ljuskällans modul och strömadaptern; ansluta ljuskällemodulen och datorn med en USB-RS232-signalkabel. (Obs: Datorn måste installera drivrutinen för serieporten först. Föraren kan vara finns på CD-ROM-skivan eller erhålls från Box Optronics-företaget.)

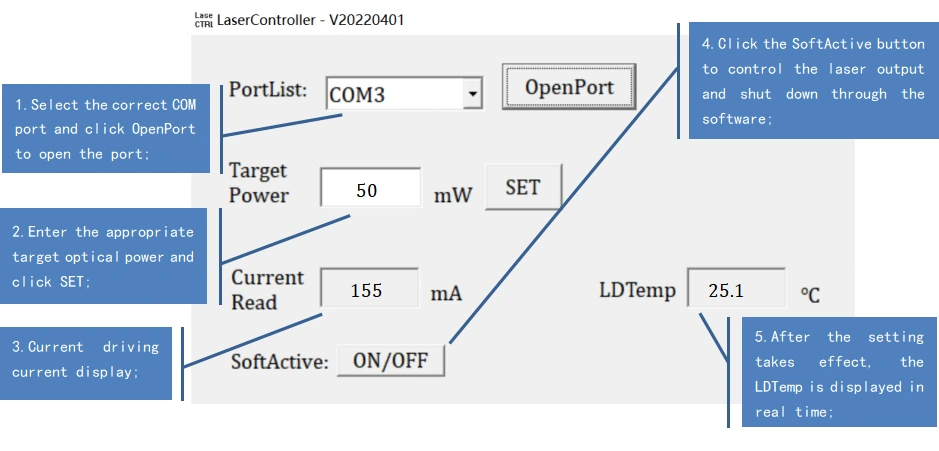

Setp4.Use: Öppna ljuskällan aktiveringsbrytare; ljuskällans utgångsindikator lyser, och det finns optisk uteffekt. Vid denna tidpunkt, arbetsström och optisk effekt värde är parametrarna som ställdes in av värddatorn vid den senaste avstängningen. Det kan de vara modifierad och sparad i värddatorns programvara (endast för modellversionen med justerbar effekt).
Steg 5. Efter användning: Klicka på stängningsknappen, stäng av strömförsörjningen och koppla ur fiberanslutningen.
|
Namn |
Spektralområde |
Uteffekt |
Fibertyp |
Effekt justerbar |
Dimensionera |
|
ASE |
-L |
-XX |
-XX |
-XX |
-X |
|
ASE ljuskälla |
L:L-band |
10:10mW 20:20mW 50:50mW 1H:100mW 2H:200mW |
SM:SMF-28 PM: PM1550 |
(*T:med) |
M15 :Modul M20 :Modul B: Bänkskiva |
t.ex.: ASE-L-2H-SM-T-B
(Beställningsinformation: L-band ASE bredbandsljuskälla, 200mW uteffekt effekt, effektjusterbar, med SM-fiber, bänkpaket).
För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com
● Offertvillkor
(1) EXW:
Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.
(2) DAP:
Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.
(3) Annat
● Betalningsvillkor
PayPal och T/T är tillgängliga.
Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)
Den internationella logistiken kan ta 3-5 arbetsdagar.
● Det rekommenderas inte att ofta koppla in och koppla ur fiberoptiken kontakt i utgångsänden. Detta hjälper till att undvika kontaminering med damm som kan öka insättningsförlusten eller orsaka att kontaktens ändyta bränns.
● Vid uppstart, bekräfta först att strömbrytaren och nyckelbrytaren är avstängda och anslut sedan strömmen. När du stänger av, stäng först av nyckelbrytare; koppla bort strömmen efter att statusindikatorlampan slocknat. Gör stäng inte av strömmen direkt medan ljuskällan är igång.
● Om utgångsfibern behöver anslutas till en annan fiber så är det rekommenderas att använda en fusionssplicer.
● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; butik på en torr plats.
● Garantiperiod:
Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.
● Undantag från gratis garanti:
Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:
(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.
(2) Funktionsfel på grund av felaktig användning av användaren.
(3) Uppenbar fysisk skada orsakad av mänskliga misstag.
(4) Otillåten demontering, modifiering eller reparation.
(5) Ändrade eller ofullständiga garantietiketter på höljet.
(6) Skada eller förlust under transport.
