Fabry Perot FP Laser Source Module

Innehållsförteckning

1. Introduktion av Fabry Perot FP Laser Source Module

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktinformation

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Villkor för offert och betalning

10. Ledtid

11. Användningsanvisningar och underhåll

12. Kvalitetssäkring och kundservice

Produktintroduktion-Fabry Perot FP Laser Source Module

Fabry Perot FP Laser Source Module använder ett halvledarlaserchip, en professionellt designad drivkrets och TEC-kontroll för att säkerställa säker drift av lasern, stabil uteffekt och spektrum. 532nm, 785nm och 1064nm är valfria. Uteffekten är över 50mW. PC-värdkommandon och programvara tillhandahålls för drift och integration. Lämplig som en pumplaserkälla för biomedicinsk och spektral analys.

Produktspecifikationer-Fabry Perot FP Laser Source Module

Produktegenskaper-Fabry Perot FP Laser Source Module

● 50mW hög uteffekt;

● Stabil kraft och spektrum;

● 70x90x18mm Kompakt modulpaket.

Produkttillämpningar-Fabry Perot FP Laser Source Module

● Biomedicinsk;

● Spektralanalys;

● Optisk fibersensor.

Produktinformation-Fabry Perot FP Laser Source Module

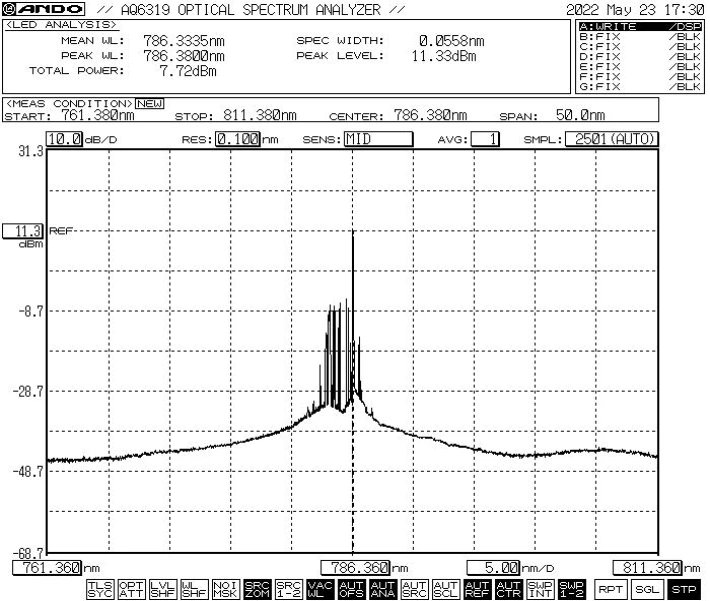

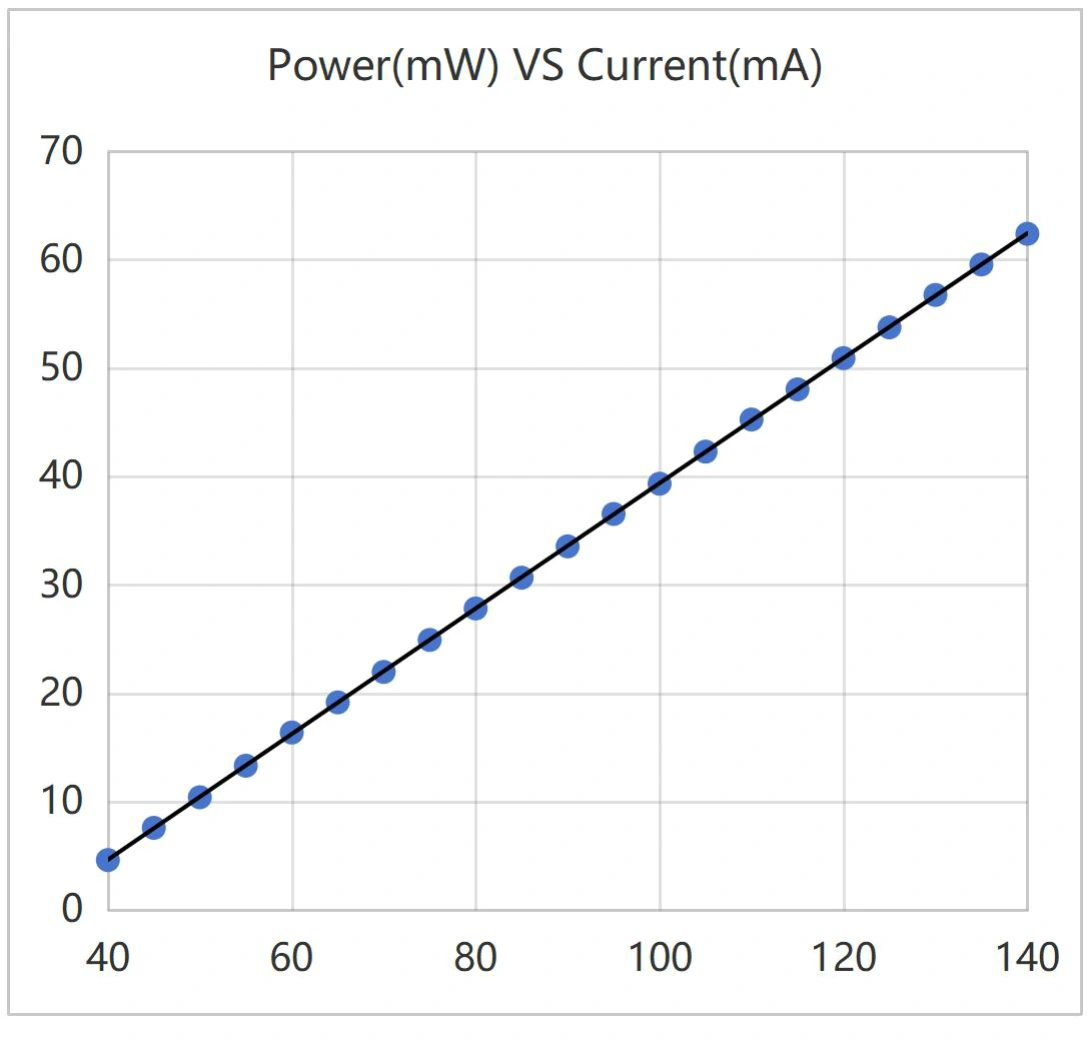

● Typisk kurva: 785nm 50mW FP-laserkälla

Driftssteg-Fabry Perot FP Laser Source Module

Steg 1. Uppackning: Kontrollera före montering om alla tillbehör är kompletta.

Steg 2. Strömförsörjning: Ansluts till en DC-omkopplande strömkälla eller en reglerad strömkälla som uppfyller deras strömförsörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)

Steg 3. Ansluta utgångsfiber: Öppna dammskyddet vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4. Anslut till värddatorn: Använd USB-RS485 DB9-datakabeln för att ansluta Fabry Perot FP Laser Source Module och datorn; Datorn måste först installera en dedikerad drivrutin för seriell port för att identifiera USB-RS485 serieportens datakabel, annars kan värddatorns programvara och ljuskällemodulen inte anslutas och kommuniceras korrekt. Fråga Box Optronics efter drivrutinen.

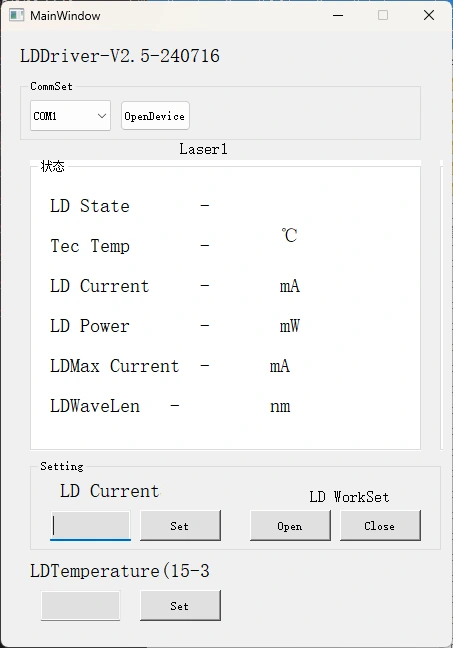

Steg 5. Styrmjukvara: Box Optronics tillhandahåller seriekommandot eller PC-mjukvara för att styra LD-strömmen för Fabry Perot FP Laser Source Module. Välj rätt port, ställ in ström och temperatur och klicka sedan på öppna-knappen. (För att förhindra skador, öka drivströmmen långsamt vid första driften. Applicera inte full ström omedelbart.)

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla bort fiberanslutningen.

Beställningsinformation-Fabry Perot FP Laser Source Module

t.ex.: BFL-F1064-50SM-FA-M

(Beställningsinformation: Fabry Perot FP Laser Source Module, 1064nm, 50mW uteffekt, med SM-fiber, FC/APC-kontakt, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad-Fabry Perot FP Laser Source Module

Datablad

Testblad

Villkor för offert och betalning-Fabry Perot FP Laser Source Module

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid-Fabry Perot FP Laser Source Module

Produktion: 10-15 arbetsdagar. (Om det finns några i lager kommer det att skickas snabbare.)

Den internationella logistiken: 3-5 arbetsdagar.

Användningsanmärkningar och underhåll-Fabry Perot FP Laser Source Module

● Det rekommenderas inte att ofta sätta i eller ta bort de fiberoptiska kontakterna, för att förhindra dammkontamination – vilket kan leda till ökad insättningsförlust – eller att fiberanslutningens ändytor bränns.

● Rengör fiberanslutningarna med en luddfri tork och inspektera med en fiberänddetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckta med dammskydd.

● Om utgångsfibern behöver anslutas till en annan fiber, rekommenderas att använda en fusionssplicer.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; förvara på en torr plats.

Kvalitetssäkring och kundservice-Fabry Perot FP Laser Source Module

● Garantiperiod:

Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skada orsakad av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Fel på grund av felaktig användning av användaren.

(3) Openbar fysisk skada orsakad av mänskliga misstag.

(4) Oauktoriserad demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
