1. Introduktion av FP Coaxial Pigtail Laser Diode
2. Tekniska specifikationer
3. Produktegenskaper
4. Ansökningar

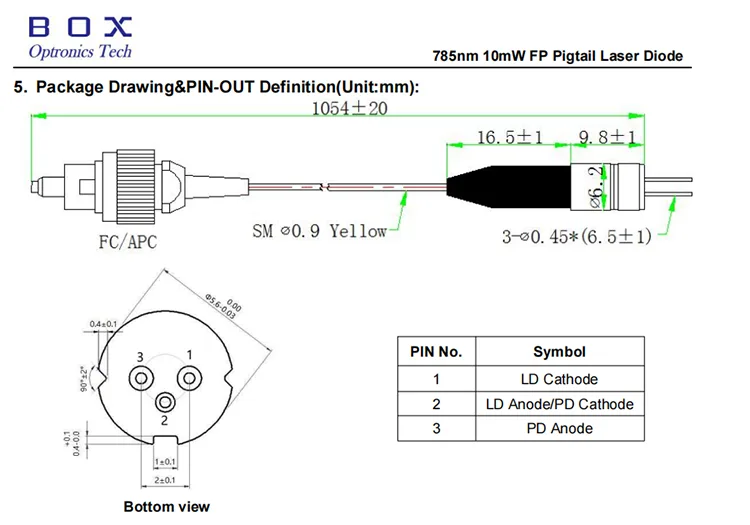

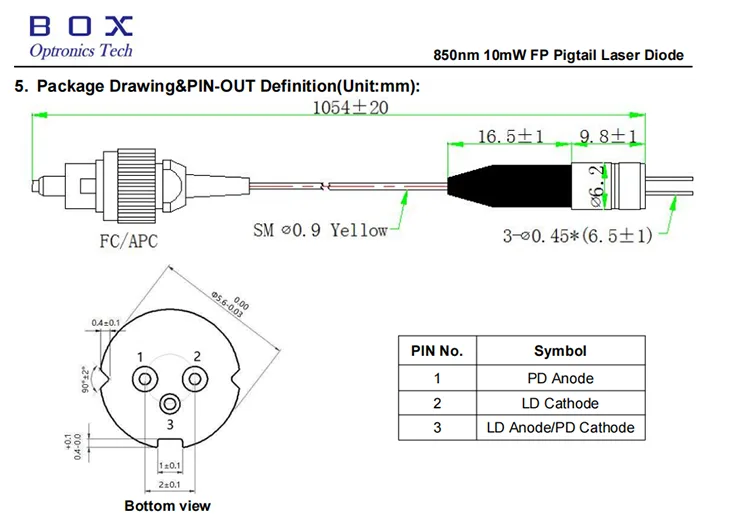

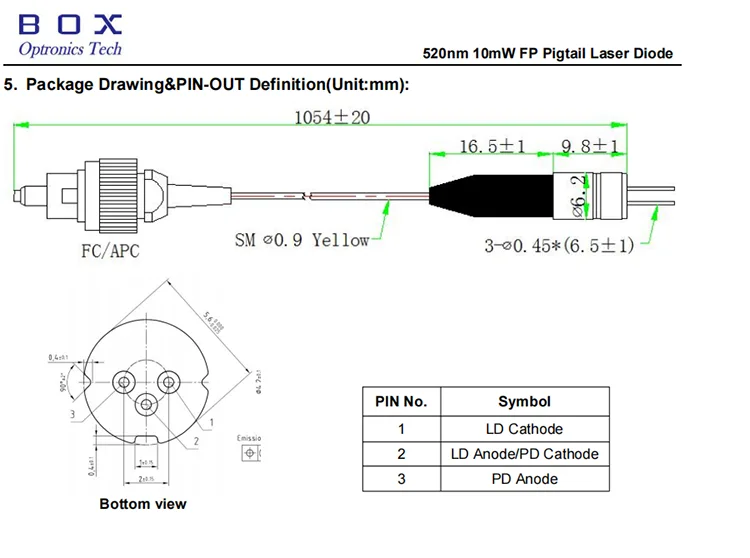

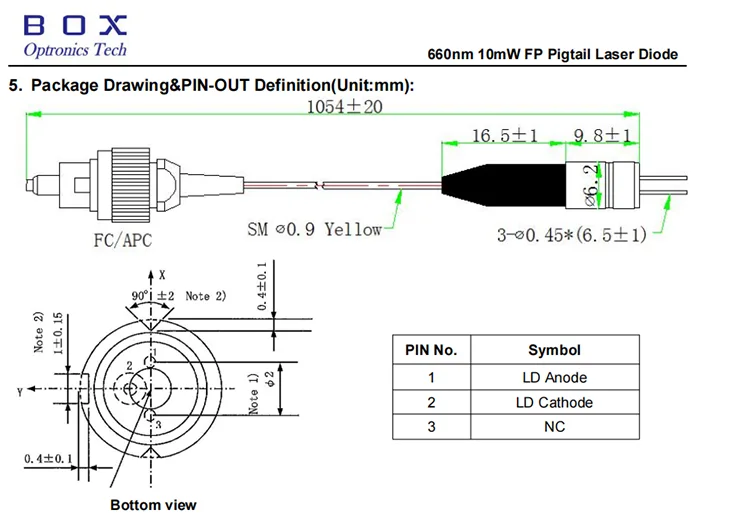

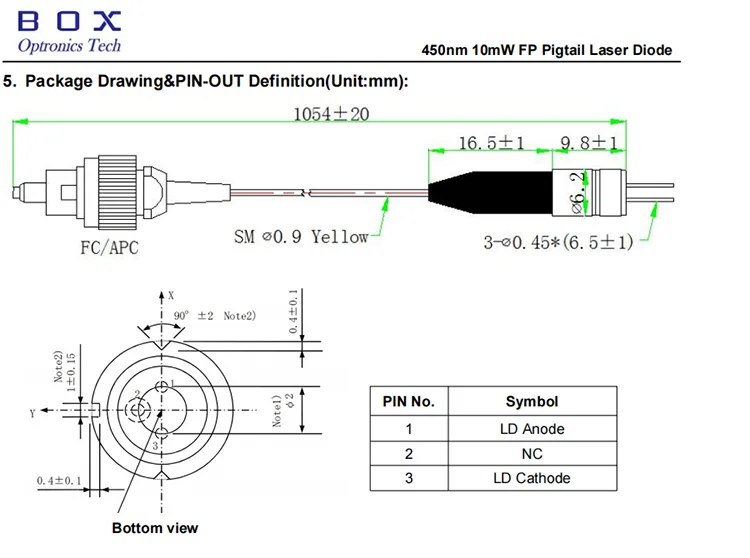

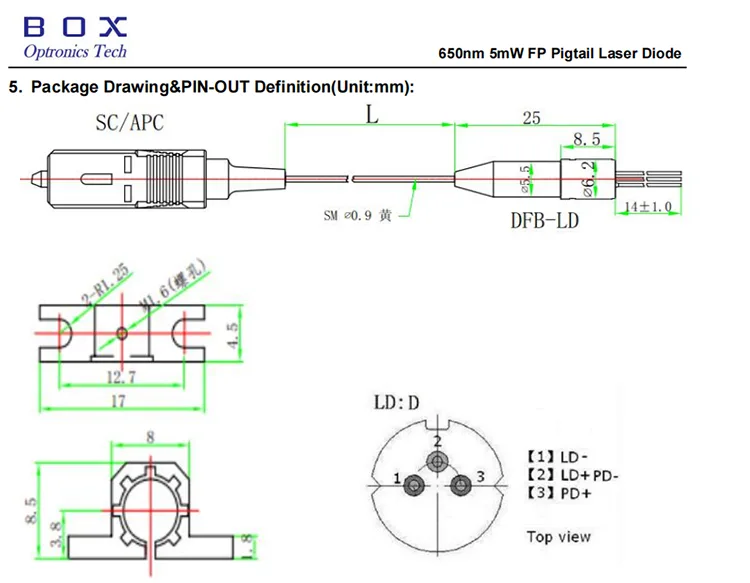

5. Paketritning och PIN-UT-definition (Enhet:mm)
6. Beställningsinformation
7. Datablad
8. Villkor för offert och betalning
9. Ledtid
10. Kvalitetssäkring och kundservice

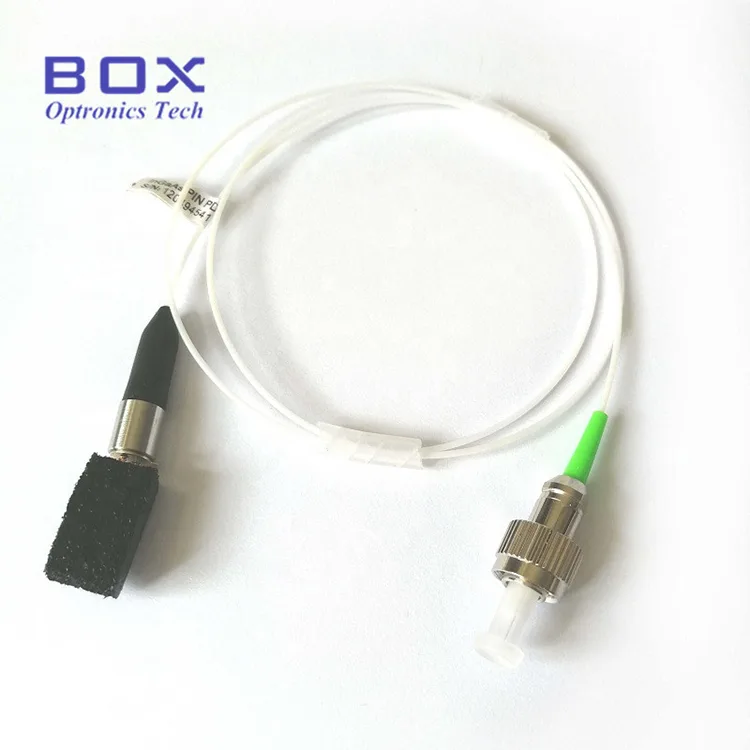

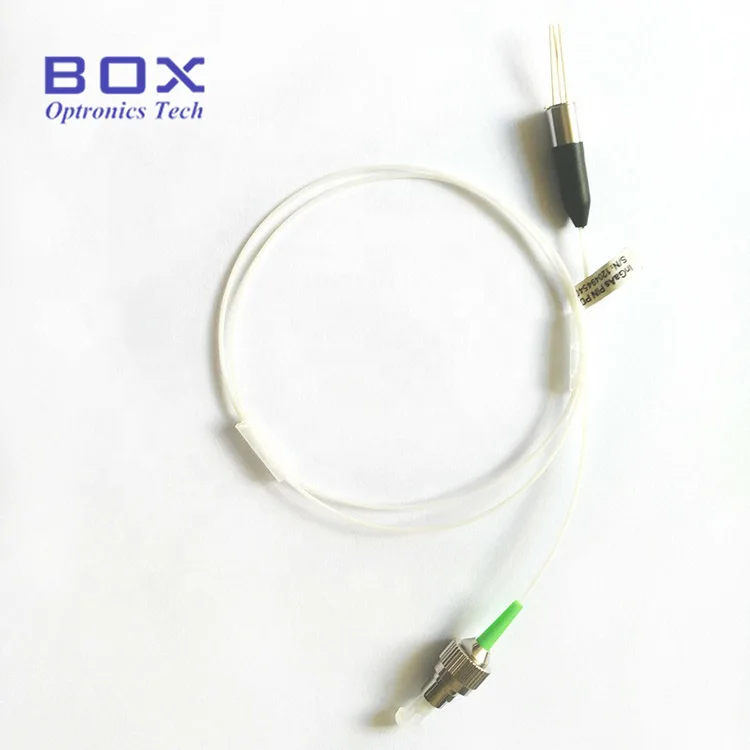

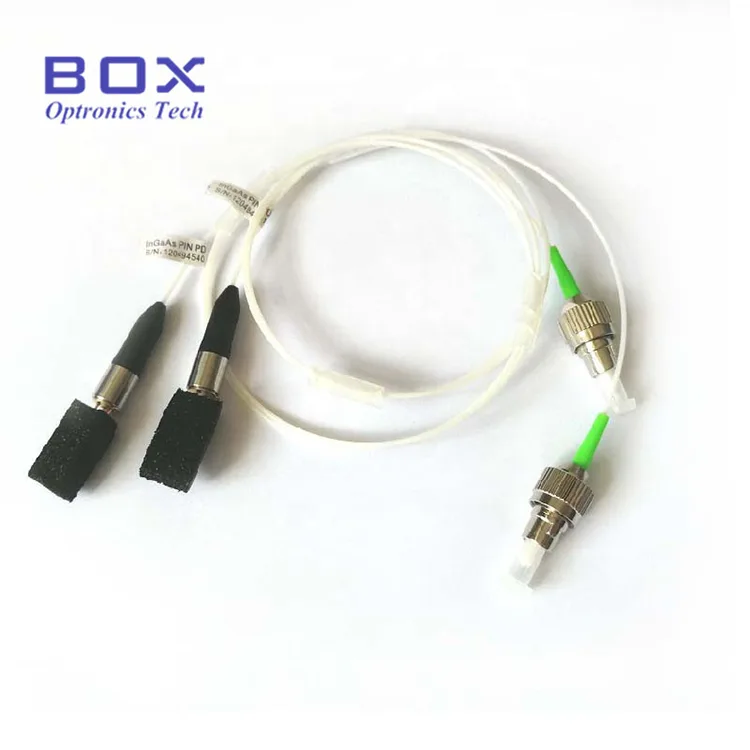

Denna FP Coaxial Pigtail Laser Diode är en singelmods Fabry-Perot laserdiod, våglängd 450nm, 520nm, 650nm, 660nm, 785nm, 850nm och 980nm är tillgängliga, och uteffekten är 105 mW eller 105 mW eller 105 mW. Kontakten är FC/APC eller SC/APC. Hög tillförlitlighet och lång livslängd. Telcordia GR-468 tillförlitlighetsteststandard. Dessa FP-laserdioder med flera våglängder ger flexibla, pålitliga och högpresterande lösningar för en mängd olika synliga och nära-infraröda applikationer.
|
Parameter |
Symbol |
Testtillstånd |
Min |
Typ |
Max |
Enhet |
|
Centrumvåglängd |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Optisk uteffekt |
PF |
IF = 65mA |
10 |
20 |
- |
mW |
|
Tröskelström |
ITH |
CW |
- |
22 |
40 |
mA |
|
Driftspänning |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
Driftström |
OM |
CW |
- |
70 |
90 |
mA |
|
Typ av fiber |
- |
- |
460 hk |
|||
|
Parameter |
Symbol |
Testtillstånd |
Min |
Typ |
Max |
Enhet |
|
Centrumvåglängd |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Optisk uteffekt |
PF |
IF = 65mA |
5.0 |
- |
- |
mW |
|
Tröskelström |
ITH |
CW |
- |
22 |
40 |
mA |
|
Driftspänning |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
Driftström |
OM |
CW |
- |
60 |
80 |
mA |
|
Typ av fiber |
- |
- |
460 hk |
|||
|
Parameter |
Symbol |
Testtillstånd |
Min |
Typ |
Max |
Enhet |
|
Centrumvåglängd |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Optisk uteffekt |
PF |
IF = 65mA |
- |
5 |
- |
mW |
|
Tröskelström |
ITH |
CW |
- |
55 |
- |
mA |
|
Driftspänning |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
Driftström |
OM |
CW |
- |
- |
105 |
mA |
|
Parameter |
Symbol |
Testtillstånd |
Min |
Typ |
Max |
Enhet |
|
Centrumvåglängd |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Optisk uteffekt |
PF |
IF =70mA |
10 |
- |
- |
mW |
|
Tröskelström |
ITH |
CW |
- |
40 |
90 |
mA |
|
Driftspänning |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
Driftström |
OM |
CW |
- |
70 |
120 |
mA |
|
Typ av fiber |
- |
- |
630 hk |
|||
|
Parameter |
Symbol |
Testtillstånd |
Min |
Typ |
Max |
Enhet |
|
Centrumvåglängd |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Optisk uteffekt |
PF |
IF =70mA |
10 |
- |
-- |
mW |
|
Tröskelström |
ITH |
CW |
- |
30 |
45 |
mA |
|
Driftspänning |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
Driftström |
OM |
CW |
- |
70 |
120 |
mA |
|
Sluttningseffektivitet |
SE |
CW |
1 |
1.1 |
1.2 |
W/A |
|
Övervaka PD |
IM |
- |
- |
0.2 |
0.2 |
mA |
|
Typ av fiber |
- |
- |
780 hk |
|||
|
Parameter |
Symbol |
Testtillstånd |
Min |
Typ |
Max |
Enhet |
|
Centrumvåglängd |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Optisk uteffekt |
PF |
IF =60mA |
10 |
- |
- |
mW |
|
Tröskelström |
ITH |
CW |
- |
16 |
20 |
mA |
|
Driftspänning |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
Driftström |
OM |
CW |
- |
45 |
60 |
mA |
|
Sluttningseffektivitet |
SE |
CW |
- |
0.95 |
- |
W/A |
|
Övervaka PD |
IM |
- |
0.05 |
0.13 |
0.5 |
mA |
|
Typ av fiber |
- |
- |
780 hk |
|||
|
Parameter |
Symbol |
Testtillstånd |
Min |
Typ |
Max |
Enhet |
|
Centrumvåglängd |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Optisk uteffekt |
PF |
IF =60mA |
5 |
- |
- |
mW |
|
Tröskelström |
ITH |
CW |
- |
12 |
20 |
mA |
|
Driftspänning |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
Driftström |
OM |
CW |
- |
30 |
50 |
mA |
|
Sluttningseffektivitet |
SE |
CW |
0.64 |
0.8 |
- |
W/A |
|
Övervaka PD |
IM |
- |
0.08 |
0.3 |
0.5 |
mA |
|
Typ av fiber |
- |
- |
Hej 1060 |
|||
● Enkelläge Fabry-Perot (FP) laserdiod;
● Våglängdsalternativ: 450–980nm;
● Koaxial fiberkopplad utgång, CW-drift;
● Hög tillförlitlighet, lång livslängd;
● Telcordia GR-468 tillförlitlighetsteststandard.
● Indikation;
● Lätt penna;
● Skrivare;
● Laboratorie- och biomedicinsk laser;
● Optisk avkänning.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Chiptyp |
Våglängd |
Uteffekt |
PIN-OUT |
Anslutning |
|
Laserdiod |
F: FP |
450: 450 nm 520: 520 nm |
10: 10mW Andra |
F: Typ F |
FA: FC/APC |
|
650: 650 nm |
02: 2mW 05: 5mW Andra |
D: Typ D |
FA: FC/APC SA: SC/APC Andra |
||
|
660: 660 nm 785: 785 nm 850:850 nm |
10: 10mW Andra |
D: Typ D |
FA: FC/APC |
||
|
980: 980 nm |
5:5mW Andra |
D: Typ D |
FA: FC/APC |
t.ex.: BLD-F78510D-FA
(Beställningsinformation: FP Coaxial Pigtail Laser Diode, 785nm 10mW, typ D pin-out, med FC/APC-kontakt).
● Offertvillkor
(1) EXW:
Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.
(2) DAP:
Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.
(3) Övrigt
● Betalningsvillkor
PayPal och T/T är tillgängliga.
Produktion: cirka 10 arbetsdagar. (Om det finns några i lager kommer det att skickas snabbare.)
Den internationella logistiken: 3-5 arbetsdagar.
● Garantiperiod:
Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.
● Undantag från gratis garanti:
Under den kostnadsfria garantiperioden kommer kostnadsfria reparations- eller utbytestjänster att tillhandahållas för fel som orsakas av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:
(1) Skada orsakad av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.
(2) Fel på grund av felaktig användning av användaren.
(3) Openbar fysisk skada orsakad av mänskliga misstag.
(4) Oauktoriserad demontering, modifiering eller reparation.
(5) Ändrade eller ofullständiga garantietiketter på höljet.
(6) Skada eller förlust under transport.
