1064nm 20kHz fiberlaser med ultrasmal linjebredd

Innehållsförteckning

1. Introduktion av 1064nm 20kHz fiberlaser med ultrasmal linjebredd

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser som använder en fiberoptisk DFB-laserkavitetsstruktur, som matar ut en enkel longitudinell mod smal linjebredds kontinuerlig våglaser i 1064nm våglängdsband. Uteffekten 50/100/200/500/1000mW är valfri. Det stöder bänk- och modulkonfigurationer med en RS232-kommunikation gränssnitt och övervakningsprogramvara för systemintegration. Lämplig för LiDAR, hydroakustik och distribuerad fiberoptisk avkänning.

Produkt Specifikationer

Produktegenskaper

● Spektral linjebredd ≤20KHz;

● Helt fiber DFB-resonanshålighet;

● Våglängd stabil utan lägeshoppning.

Produktapplikationer

● LiDAR;

● Akustisk sensorer,hydrofoner;

● Fiber Optisk distribuerad avkänning.

Produkt Detaljer

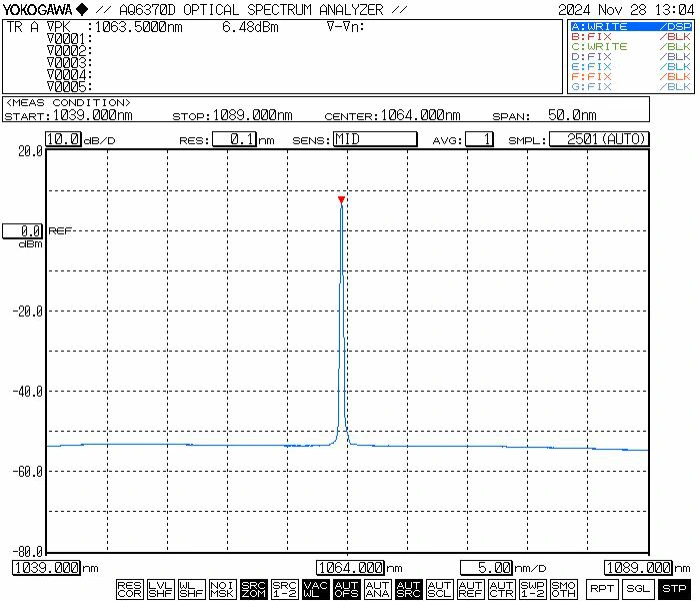

● Typiskt spektrum: 1064nm

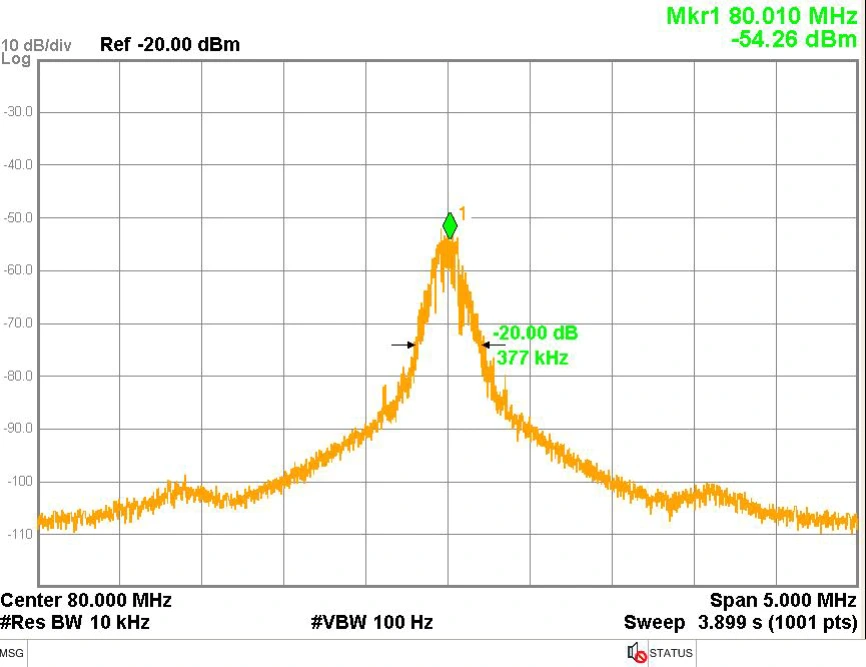

● Typisk linjebredd: 3dB spektral linjebredd≤20 KHz (lika 20dB linjebredd / 20)

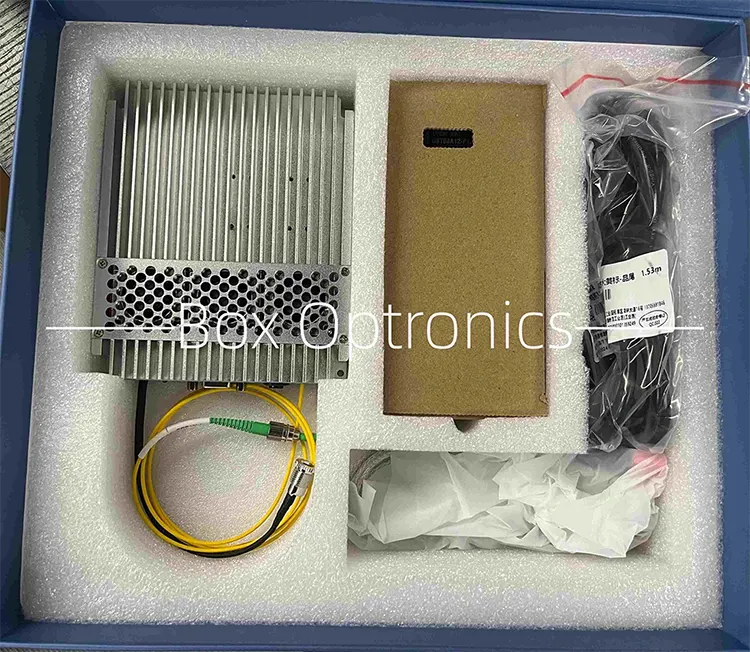

● Förpackningsexempel

Operation Instruktioner

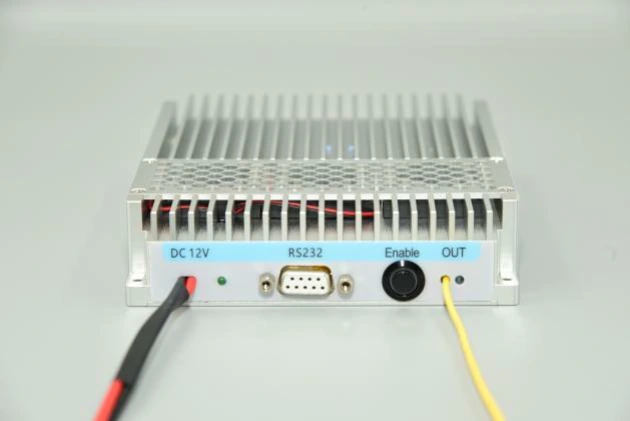

Steg 1. Utseende: Modulen innehåller en strömkontakt, strömindikator, RS232 kommunikationsgränssnitt, utgång aktiveringsomkopplare och laserutgångsfiberport.

Steg 2. Strömförsörjning: Strömporten använder en standard DC5,5×2,1mm gränssnitt. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. En U-formad strömkontakt kabel för anslutning till en switch strömförsörjning finns tillgänglig på begäran på köptidpunkt.

Steg 3. Ansluta fiberoptiken Bygel: Ta bort dammskyddet från fiberanslutningen, inspektera ändytan för kontaminering eller skada, och se till att den är ren innan du ansluter till andra fiberenheter eller testutrustning. För högeffektsmodeller är fusionsskarvning rekommenderas.

Setp4.Ansluta modulen till en värd Dator: Använd den medföljande USB-RS232 seriella datakabeln för att ansluta modulen till datorn. Installera den dedikerade seriella drivrutinen (som tillhandahålls av tillverkare) för att möjliggöra kommunikation. Utan drivrutinen, värdprogramvaran kan inte ansluta till modulen.

Steg 5. Programvara: Den värdprogramvaran gör det möjligt att justera uteffekt och styra laserutgång via knappen "SoftActive" (se gränssnittsdiagram nedan). Programvaran visar inställd pumpström, uteffekt och temperaturövervakningsstatus.

Steg 6. Specifika programvaruåtgärder: Som visas i diagrammet, efter att ha startat värden datorprogramvara, välj först rätt serieportnummer i "PortList" serieportlista och klicka på "OpenPort" knappen för att öppna serieporten. "Power" och "LDTemp" windows kommer då att visa modulens aktuella uteffekt och pumptemperatur. Ange pumpens strömvärde i fältet "Current" och klicka knappen "SET". Inställningarna träder i kraft och ljuskällan matar endast ut optisk ström när båda de fysiska knapparna tänder ljuset källmodulen och "SoftActive"-knappen i programvaran vrids på. Versionsnumret för värddatorns programvara måste matcha programvaran version som anges i produkttestrapporten; mjukvaruversionen kan hittas i testrapporten för varje produkt.

Steg 7. Parameterminne: Inställningar och status konfigurerade via programvaran är sparas automatiskt i modulens internminne. Ingen värddatoranslutning krävs om parametrar inte gör det behöver modifieras.

Beställning information

t.ex.: NLFL-1064-50-T-SM-M

(Beställningsinformation: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, 50mW uteffekt, effekt justerbar, SM fiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Det rekommenderas inte att ofta sätta i och koppla ur utgången fiberanslutningar för att undvika dammkontamination, vilket kan leda till ökad införingsförlust eller bränning av fiberanslutningens ändyta.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckt med dammskydd.

● Om utgångsfibern behöver anslutas till en annan fiber så är det rekommenderas att använda en fusionssplicer.

● Vid uppstart, bekräfta först att strömbrytaren och nyckelbrytaren är avstängda och anslut sedan strömförsörjningen. När du stänger av, först stäng av nyckelbrytaren och koppla sedan bort strömförsörjningen efter utgången indikatorlampan slocknar. Slå inte av strömförsörjningen direkt när ljuskällan fungerar.

● Var uppmärksam på fuktsäker, dammtät och anti-korrosion och förvara den på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
