C-band ASE bredbandsljuskälla

Innehållsförteckning

1. Introduktion av C-band ASE bredbandsljuskälla

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Driftsteg

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Denna ASE bredbandsljuskälla tillhör en inkoherent ljuskälla, vilket är den spontana emission som genereras av en halvledarlaserpumpad erbiumdopad kvartsfiber. Spektral utjämning teknologin uppnår platta bredbandsspektra och våglängden täcker C-bandet, och den spektrala planheten <2dB, uppnådd genom SM Fiber eller PM fiber utgång, strömalternativ på flera nivåer, lämplig för fiberoptiska avkänningsapplikationer.

Produkt Specifikationer

Produktegenskaper

● Hög stabilitet Utgång;

● Platt spektrum;

● DB9 Kvinnlig (RS232) kommunikation för enkel integration.

Produktapplikationer

● Fiberoptik avkänning;

● Medicinsk avbildning;

● Telekommunikationer;

● Optisk enhetstestning.

Produkt Detaljer

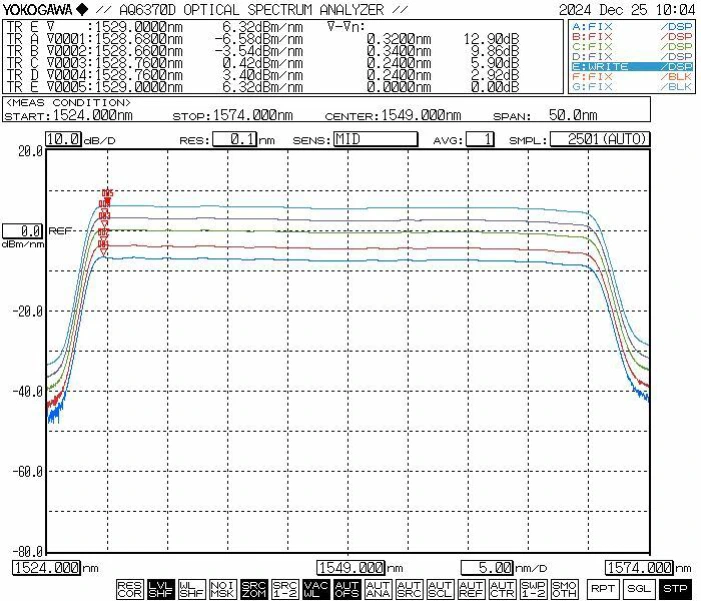

● Typiskt spektrum:

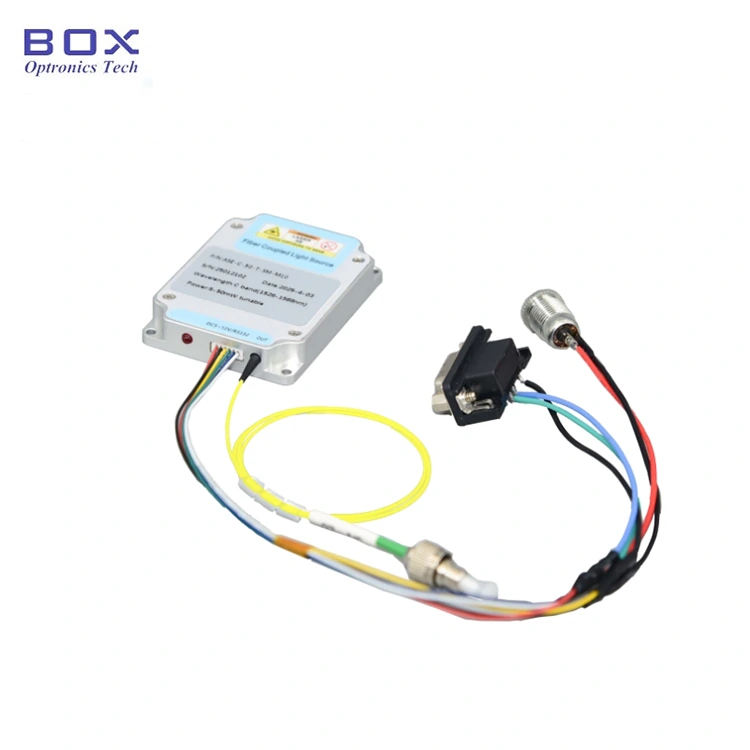

● Standardtillbehör

Operation Steg

Steg 1. Uppackning och montering: Kontrollera om tillbehören är kompletta innan montering.

Steg 2. Ansluta fiberbyglarna: Öppna dammlocket vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar eller skador.

Steg 3. Ansluta strömadaptern och seriekabeln: Anslut ljuskällemodulen och strömadaptern; ansluta ljuskällans modul och datorn med en USB-RS232-signalkabel. (Obs: datorn måste installera drivrutinen för serieporten först. Föraren kan hittas på CD-ROM-skivan eller erhållen från Box Optronics-företaget.)

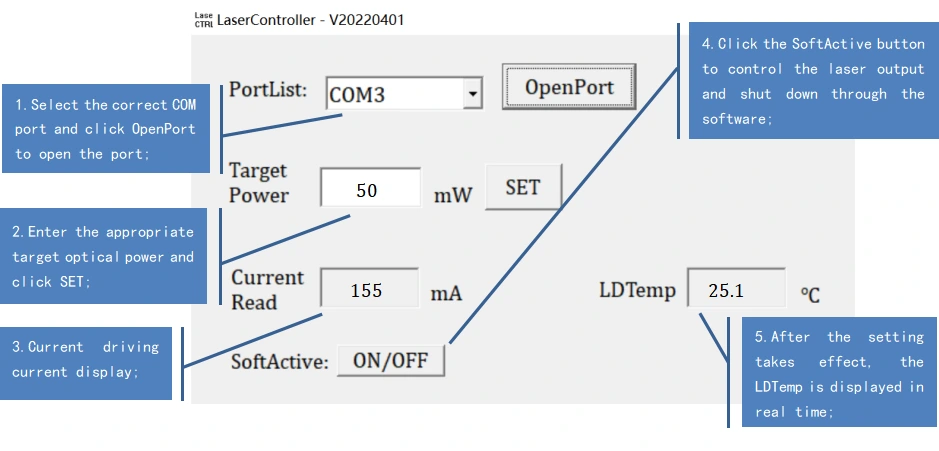

Setp4. Användning: Öppna ljuskällan aktiveringsbrytare; ljuskällans utgångsindikator lyser, och det finns optisk uteffekt. Vid denna tidpunkt, arbetsström och optisk effekt värde är parametrarna som ställdes in av värddatorn vid den senaste avstängningen. Det kan de vara modifierad och sparad i värddatorns programvara (endast för modellversionen med justerbar effekt).

Steg 5. Efter användning: Klicka på stäng knappen, stäng av strömförsörjningen och koppla bort fiberanslutningen.

Beställning information

t.ex.: ASE-C-50-SM-T-M

(Beställningsinformation: C-band ASE bredbandsljuskälla, 50mW utgång effekt, med SM-fiber, effektjusterbar, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Det rekommenderas inte att ofta koppla in och koppla ur fiberoptiken kontakt i utgångsänden. Detta hjälper till att undvika kontaminering med damm som kan öka insättningsförlusten eller orsaka att kontaktens ändyta bränns.

● Vid uppstart, bekräfta först att strömbrytaren och nyckelbrytaren är avstängda och anslut sedan strömmen. När du stänger av, stäng först av nyckelbrytare; koppla bort strömmen efter att statusindikatorlampan slocknat. Gör stäng inte av strömmen direkt medan ljuskällan är igång.

● För ASE-bredbandsljuskällor med en mindre uteffekt än 200 mW, kan utgångsfiberkontakten anslutas till annat single-mode fiberenheter via en avtagbar adapter (fiberfläns). Men om ändsidan av fiberkontakten är förorenad är den mycket känslig för brännskador när lasern är aktiverad – även om lasereffekten är mycket låg. Därför innan du ansluter fiberkontakten måste du använda specialfiber rengöringsverktyg för att noggrant rengöra ändytan. Använd dessutom en fiber änd-inspektör för att noggrant undersöka ytan och se till att den är helt fri från damm och föroreningar innan anslutningen görs via fibern fläns. Under rengöring, inspektion och anslutning av fiberanslutningen, du måste se till att ljuskällan är i avaktiverat tillstånd; under nr omständigheter bör dessa operationer utföras medan ljuskällan är avger ljus. När användningen är klar och kontakten har kopplats bort från andra fiberkomponenter måste du omedelbart täcka fiberkontakten med ett skyddande dammskydd.

● Bredbandsmodeller av ASE-ljuskällor med en uteffekt på 200 mW eller högre kan ha en utgående pigtail som avslutas med en FC/APC-kontakt. Denna kontakt är dock endast avsedd för användarinitierad uteffekt övervakning (genom att ansluta till en optisk effektmätare) eller för gränssnitt med en FC-terminerad fiberkollimator för att rikta laserutgången till fritt utrymme. Det rekommenderas starkt att inte använda en flänsadapter för att direkt para ihop detta kontakt med pigtails av andra användarägda fibrer eller enheter; gör det innebär en betydande risk att skada både fiberkontakten och själva förstärkarenheten. Om sammankoppling med andra fibrer krävs är det det rekommenderas att använda fusionsskarvning; dessutom se till att typerna av fibrer som ansluts är ömsesidigt kompatibla.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; butik på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
