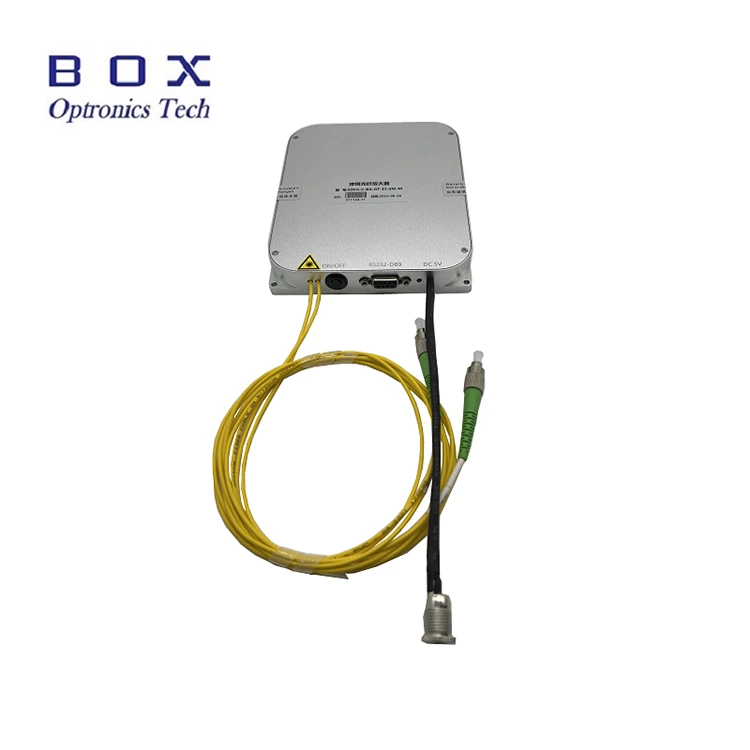

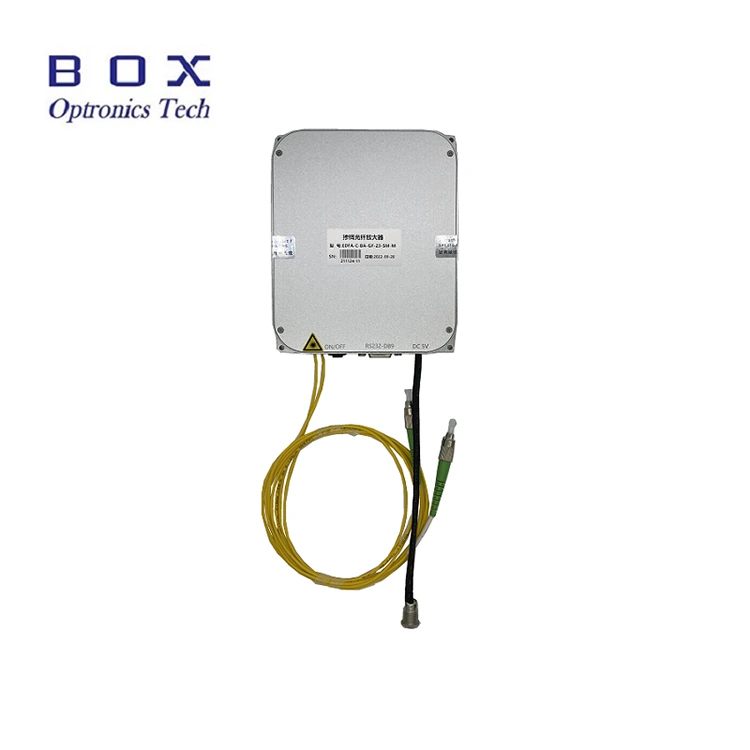

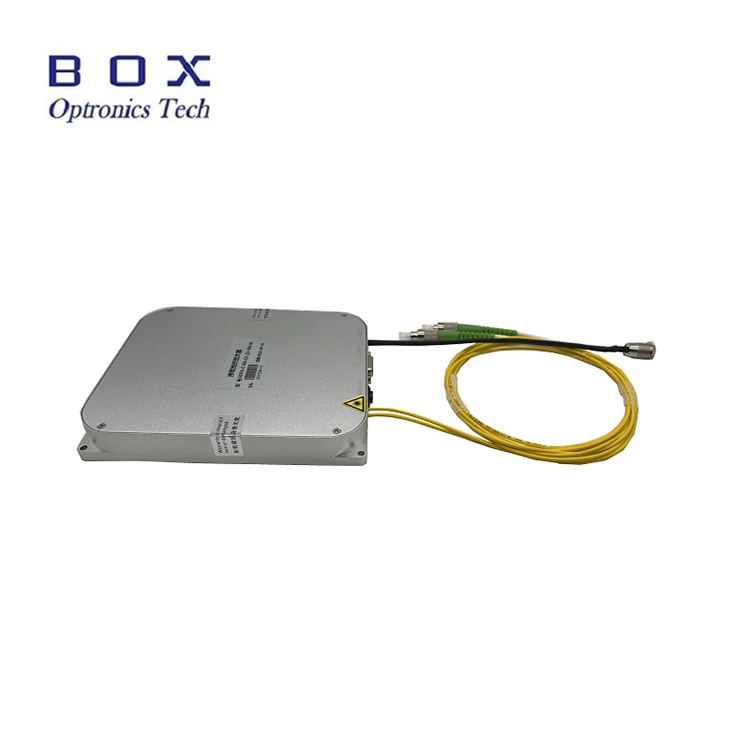

1030nm ASE bredbandsljuskälla

Innehållsförteckning

1. Introduktion av 1030nm ASE bredbandsljuskälla

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Säker driftguide

7. Beställningsinformation

8. Datablad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en 1030nm ASE bredbandsljuskälla baserad på ytterbiumdopade fiber- och halvledarpumplasrar, med 1030nm spektral täckning, 10/20/30/50/100/500/1000mW uteffekt och polarisation släckningsförhållande så lågt som 0,2 dB. Komplett uppsättning tillbehör ingår; användare manual tillhandahålls. Den är lämplig för fiberoptik enhetstestning, FBG-gitterproduktion, medicinsk bildbehandling, etc.

Produkt Specifikationer

Produktegenskaper

● Spektral planhet;

● Uteffekt är valfri och justerbar;

● Långsiktig våglängd och effektstabil;

● DB9 Kvinnlig (RS232) kommunikation för enkel integration.

Produktapplikationer

● Fiber avkänning;

● Medicinsk avbildning;

● Fiber testning av optiska enheter.

Produkt Detaljer

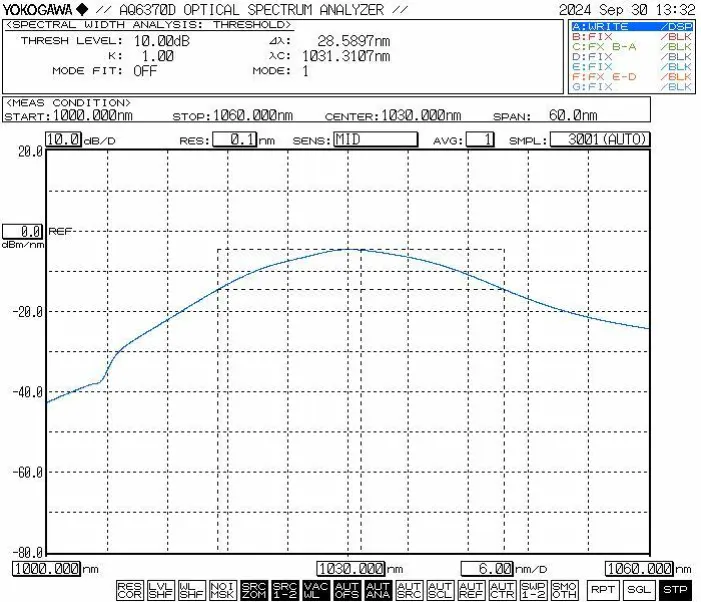

● Typiskt spektrum

● Standardtillbehör

1. Driftsteg-1030nm ASE bredbandsljuskälla

Steg 1.Uppackning och montering: Vänligen kontrollera om tillbehören är kompletta

före montering.

Steg 2. Ansluta fiberbyglarna: Öppna dammlocket vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar eller skador.

Steg 3. Ansluta strömadaptern och Seriell kabel: Anslut ljuskällans modul och strömadaptern; ansluta ljuskällemodulen och datorn med en USB-RS232-signalkabel. (Obs: Datorn måste installera drivrutinen för serieporten först. Föraren kan vara finns på CD-ROM-skivan eller erhålls från Box Optronics-företaget.)

Setp4.Use: Öppna ljuskällan aktiveringsbrytare; ljuskällans utgångsindikator lyser, och det finns optisk uteffekt. Vid denna tidpunkt, arbetsström och optisk effekt värde är parametrarna som ställdes in av värddatorn vid den senaste avstängningen. Det kan de vara modifierad och sparad i värddatorns programvara (endast för modellversionen med justerbar effekt).

Steg 5. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla ur fiberanslutningen.

Beställning information

t.ex.: ASE-1030-5HSM-B

(Beställningsinformation: 1030nm ASE bredbandsljuskälla, 500mW utgång power, med SM Hi1060 fiber, bänkpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Före anslutning av fiberoptiska kontakter, specialiserad rengöring verktyg måste användas för att noggrant rengöra ändytorna på kontakterna. Dessutom bör en fiberändamålsinspektör användas för noggrant undersök ytorna för att säkerställa att de är helt fria från damm och föroreningar innan de ansluts via en fiberfläns. Under städningen, inspektion och anslutning av fiberoptiska ändytor är det absolut nödvändigt att säkerställa att ljuskällan är i ett avaktiverat tillstånd; under inga omständigheter bör dessa operationer utförs medan ljus sänds. När användning är komplett och kontakten har kopplats bort från annan fiberoptik kopplingar ska fiberkontakten vara försedd med ett skyddande dammskydd.

● Bredbandsmodeller av ASE-ljuskällor med en uteffekt på 200 mW eller högre kan ha en utgående pigtail som avslutas med en FC/APC-kontakt. Denna kontakt är dock endast avsedd för användarinitierad uteffekt övervakning (genom att ansluta till en optisk effektmätare) eller för gränssnitt med en FC-terminerad fiberkollimator för att rikta laserutgången till fritt utrymme. Det rekommenderas starkt att inte använda en flänsadapter för att direkt para ihop detta kontakt med pigtails av andra användarägda fibrer eller enheter; gör det innebär en betydande risk att skada både fiberkontakten och själva förstärkarenheten. Om sammankoppling med andra fibrer krävs är det det rekommenderas att använda fusionsskarvning; dessutom se till att typerna av fibrer som ansluts är ömsesidigt kompatibla.

● Det avråds starkt från att ofta sätta i eller ta bort fiberoptiska kontakter vid utgångsporten, för att förhindra damm kontaminering – vilket kan leda till ökad insättningsförlust – eller brännande av fiberkontaktens ändyta.

● Vid uppstart, se först till att både strömbrytaren och nyckelbrytaren är avstängd och anslut sedan strömförsörjningen. När man stänger av, stäng först av nyckelbrytaren och koppla ur strömförsörjningen först efter att utgångsindikatorlampan har slocknat. Bryt aldrig strömmen direkt matas medan ljuskällan är i drift.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; det bör förvaras på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
