1064nm ASE bredbandsljuskälla

Innehållsförteckning

1. Introduktion av 1064nm ASE bredbandsljuskälla

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Driftsteg

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en 1064nm ASE bredbandsljuskälla baserad på ytterbiumdopade fiber- och halvledarpumplasrar, med 1040~1080nm spektral täckning och 10/20/30/50/100/500/1000mW uteffekt. Komplett uppsättning av tillbehör ingår; användarhandbok tillhandahålls. Den är lämplig för fiberoptisk enhetstestning, FBG-gitterproduktion, medicinsk bildbehandling, etc. Vänligen vidta försiktighetsåtgärder mot fukt, damm och korrosion; det bör förvaras på en torr plats.

Produktspecifikationer

Produktegenskaper

● Spektral planhet; 

● Utgång kraften är valfri och justerbar;

● Hög stabilitet uteffekt;

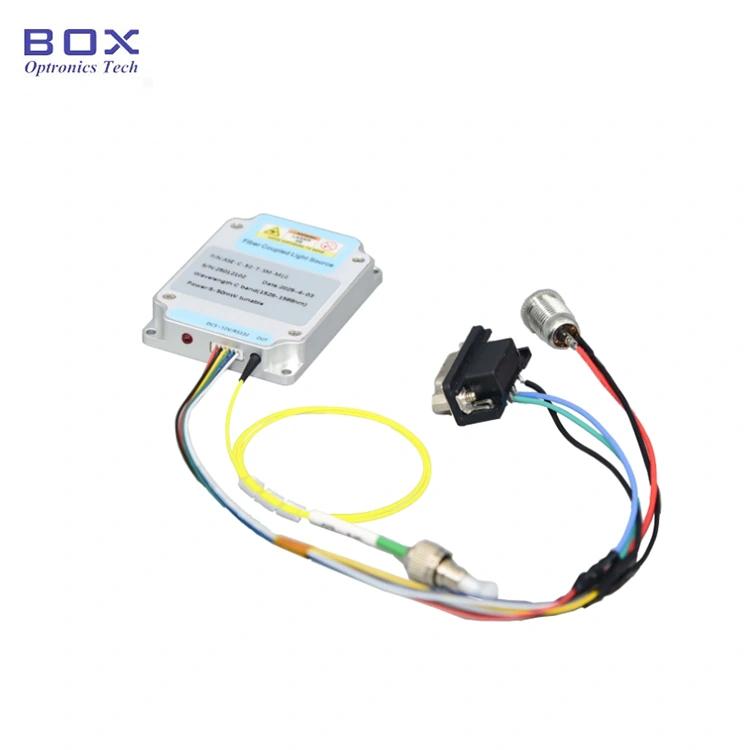

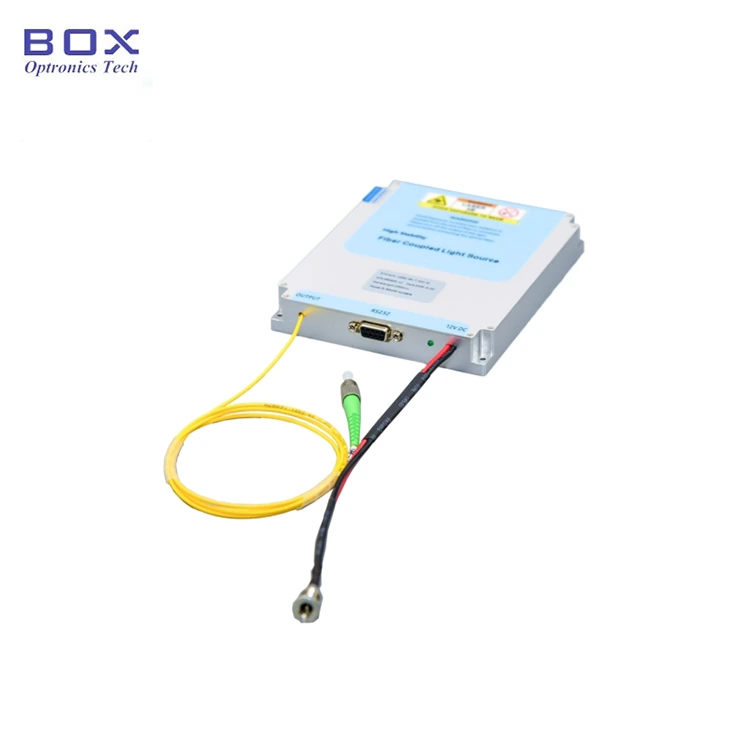

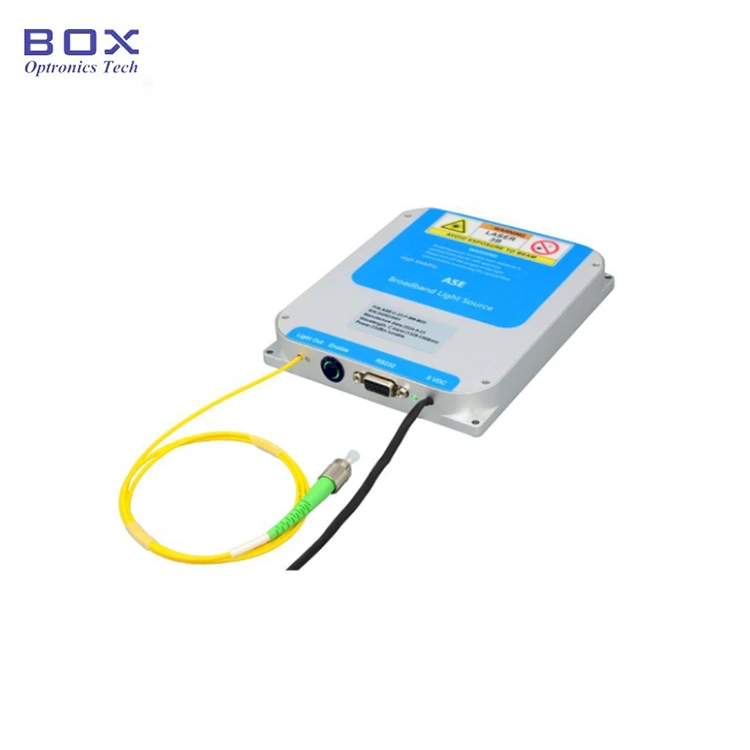

● Modul/bänkskiva dubbla alternativ med kommunikationsövervakning för enkel integration.

Produktapplikationer

● Fiberavkänning;

● Medicinsk bildbehandling;

● Fiberoptisk enhet testning.

Produkt Detaljer

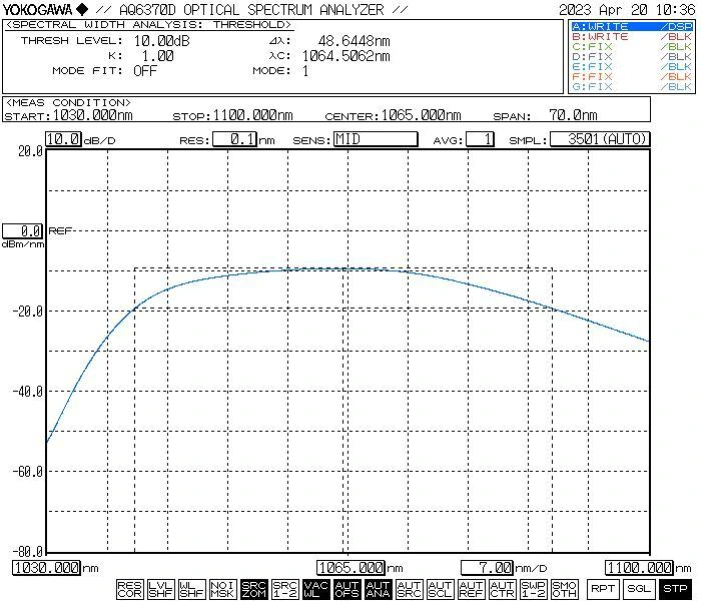

● Typiskt spektrum

● Standardtillbehör

Driftssteg

Steg 1.Uppackning och montering: Vänligen kontrollera om tillbehören är kompletta

före montering.

Steg 2. Ansluta fiberbyglarna: Öppna dammlocket vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar eller skador.

Steg 3. Ansluta strömadaptern och Seriell kabel: Anslut ljuskällans modul och strömadaptern; ansluta ljuskällemodulen och datorn med en USB-RS232-signalkabel. (Obs: Datorn måste installera drivrutinen för serieporten först. Föraren kan vara finns på CD-ROM-skivan eller erhålls från Box Optronics-företaget.)

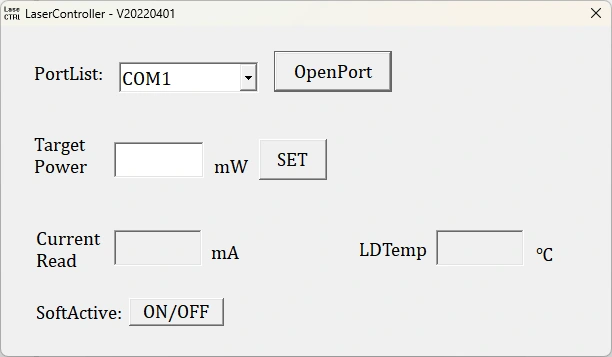

Setp4.Use: Öppna ljuskällan aktiveringsbrytare; ljuskällans utgångsindikator lyser, och det finns optisk uteffekt. Vid denna tidpunkt, arbetsström och optisk effekt värde är parametrarna som ställdes in av värddatorn vid den senaste avstängningen. Det kan de vara modifierad och sparad i värddatorns programvara (endast för modellversionen med justerbar effekt).

Steg 5. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla ur fiberanslutningen.

Beställning information

t.ex.: ASE-1064-10-SM-T-M20

(Beställningsinformation: 1064nm ASE bredbandsljuskälla, 10mW utgång effekt, effektjusterbar, med SM Hi1060 fiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Det rekommenderas inte att ofta koppla in och koppla ur fiberoptiken kontakt i utgångsänden. Detta hjälper till att undvika kontaminering med damm som kan öka insättningsförlusten eller orsaka att kontaktens ändyta bränns.

● Vid uppstart, bekräfta först att strömbrytaren och nyckelbrytaren är avstängda och anslut sedan strömmen. När du stänger av, stäng först av nyckelbrytare; koppla bort strömmen efter att statusindikatorlampan slocknat. Gör stäng inte av strömmen direkt medan ljuskällan är igång.

● För ASE-bredbandsljuskällor med en mindre uteffekt än 200 mW, kan utgångsfiberkontakten anslutas till annat single-mode fiberenheter via en avtagbar adapter (fiberfläns). Men om ändsidan av fiberkontakten är förorenad är den mycket känslig för brännskador när lasern är aktiverad – även om lasereffekten är mycket låg. Därför innan du ansluter fiberkontakten måste du använda specialfiber rengöringsverktyg för att noggrant rengöra ändytan. Använd dessutom en fiber änd-inspektör för att noggrant undersöka ytan och se till att den är helt fri från damm och föroreningar innan anslutningen görs via fibern fläns. Under rengöring, inspektion och anslutning av fiberanslutningen, du måste se till att ljuskällan är i avaktiverat tillstånd; under nr omständigheter bör dessa operationer utföras medan ljuskällan är avger ljus. När användningen är klar och kontakten har kopplats bort från andra fiberkomponenter måste du omedelbart täcka fiberkontakten med ett skyddande dammskydd.

● Bredbandsmodeller av ASE-ljuskällor med en uteffekt på 200 mW eller högre kan ha en utgående pigtail som avslutas med en FC/APC-kontakt. Denna kontakt är dock endast avsedd för användarinitierad uteffekt övervakning (genom att ansluta till en optisk effektmätare) eller för gränssnitt med en FC-terminerad fiberkollimator för att rikta laserutgången till fritt utrymme. Det rekommenderas starkt att inte använda en flänsadapter för att direkt para ihop detta kontakt med pigtails av andra användarägda fibrer eller enheter; gör det innebär en betydande risk att skada både fiberkontakten och själva förstärkarenheten. Om sammankoppling med andra fibrer krävs är det det rekommenderas att använda fusionsskarvning; dessutom se till att typerna av fibrer som ansluts är ömsesidigt kompatibla.

● Förvara utrustningen i en torr, fuktfri miljö.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
