Produktintroduktion

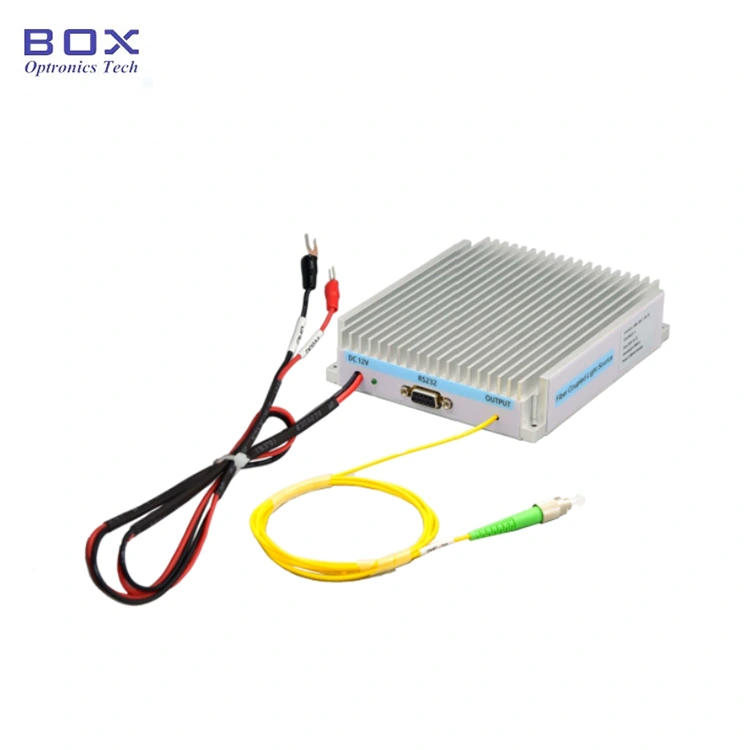

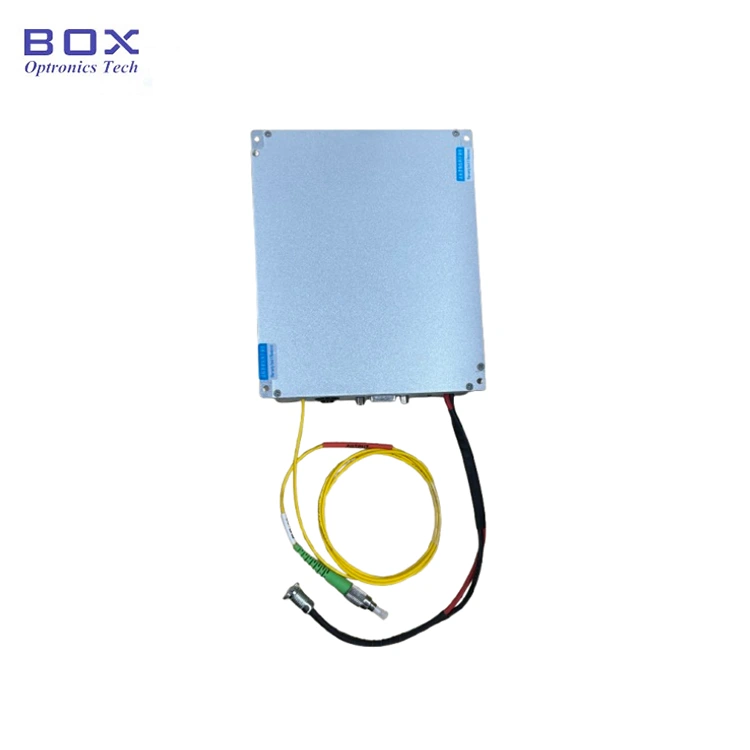

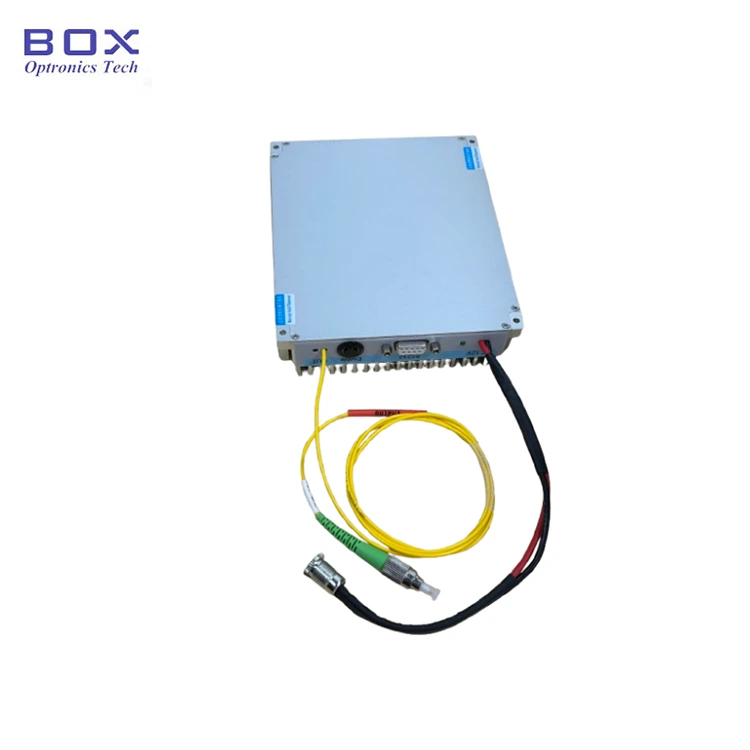

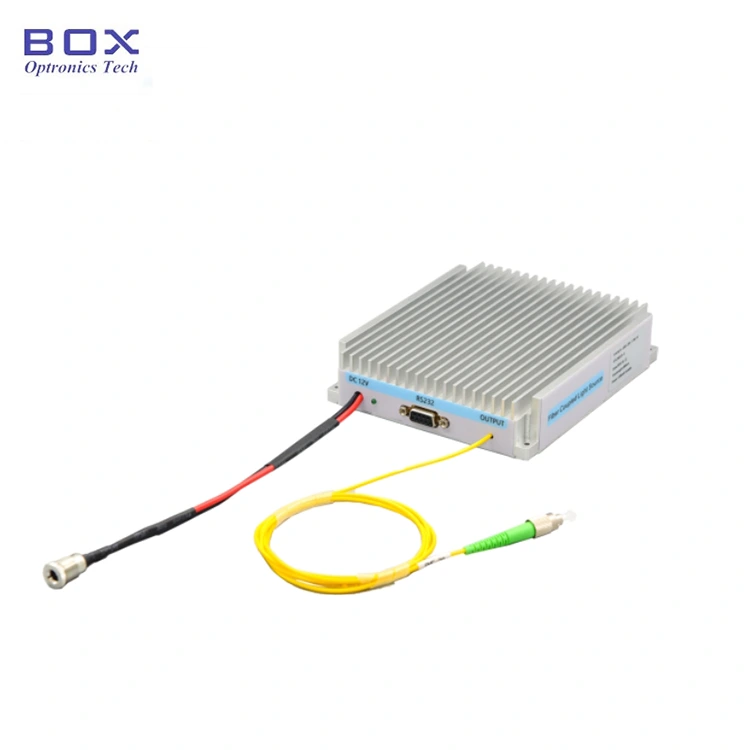

1064nm högeffektlaserkällan är baserad på en högpresterande halvledarlaserchip, med 105/125um fiberkopplad utgång, och en drivkrets med konstant ström utformad för att säkerställa säker och stabil laserns funktion. lämplig för applikationer inom fiberlaserpumpning, biomedicin och så vidare. Vid långvarig användning bör uppmärksamhet ägnas åt värmeavledning av laserkällan.

Produkt Specifikationer

Produktegenskaper

● Hög stabilitet;

● Hög uteffekt;

● Modulpaket med kommunikationsövervakning för enkel integration;

● Tillhandahåll en FC/UPC- eller SMA905-kontakt.

Produktapplikationer

● Fiberlaserpumpning;

● Biomedicin;

● Materiallaserbearbetning.

Produkt Detaljer

● Standardtillbehör

Operation Steg

Steg 1.Uppackning: Kontrollera före montering om alla tillbehör är kompletta, inklusive pumpkällmodul, USB-data kabel, nätadapter, testrapport etc.

Steg 2. Strömförsörjning: Ansluten till en DC växlande strömförsörjning eller en reglerad strömförsörjning som uppfyller deras effekt försörjningskrav. Använd endast den matchade originaladaptern (DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter medföljer enligt lokala spänningsstandarder.)

Steg 3. Ansluta utgångsfiber: Öppna dammlock vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

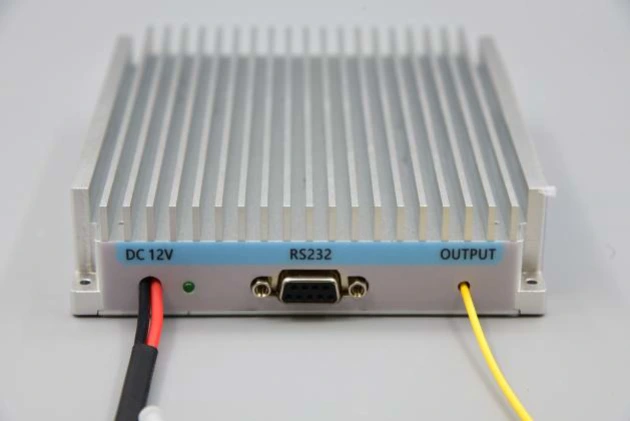

Setp4.Anslut till värddatorn: Använd USB-RS232 DB9-datakabeln för att ansluta 1064nm Multimode Fiber High-Power Pump Source och datorn; datorn måste först installera en dedikerad seriell portdrivrutin för att identifiera USB-RS232 serieportens datakabel, annars värddatorns programvara och ljuskällemodulen kan inte vara korrekta ansluten och kommunicerad. Fråga Box Optronics efter drivrutinen.

Steg 5. Kontrollmjukvara: Box Optronics tillhandahåller det seriella kommandot eller PC-mjukvaran till kontrollera LD-strömmen och LD-temperaturen för 1064nm Multimode Fiber Högeffektspumpkälla. Välj rätt port, ställ in aktuell och temperatur och klicka sedan på öppna-knappen. (För att förhindra skador, rampa upp enheten ström långsamt vid första drift. Applicera inte fullström omedelbart.)

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla ur fiberanslutningen.

Beställning information

t.ex.: BFL-1064-20M1 -FU-M

(Beställningsinformation: 1064nm Multimode Fiber High-Power Pump Source, 20W uteffekt, med 105/125um 0,22NA fiber, FC/UPC-kontakt, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

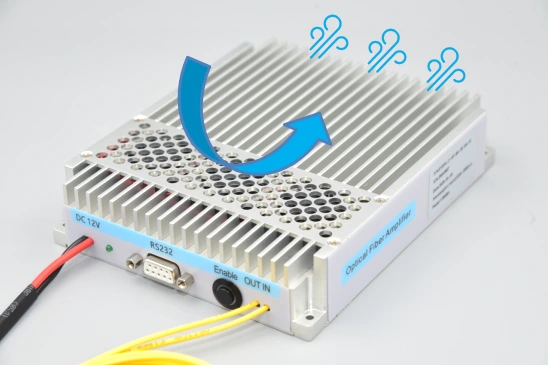

● Vid långvarig användning bör värmen vara uppmärksam förlust av laserkällan. Laserkällan ska fästas på värmen diskbänk och kyls av en fläkt.

● Innan du använder en laserkälla med fiberkontakt är det nödvändigt för att säkerställa att ändytan på den fiberoptiska kontakten är ren för att undvika bränna ut den fiberoptiska kontakten, som inte omfattas av den kostnadsfria garantin.

● Se till att alla i området bär lämplig lasersäkerhet glasögon för att skydda mot strålningen som genereras av lasern. Det antas att operatören är bekant med farorna med laserdrift och lasersäkerhetspraxis.

● När enheten används kan enheten avge många watt optik strålning. Detta utgör både en ögonsäkerhetsrisk och en potentiell värmekälla att antända brännbart material.

● Installera ett lämpligt strålstopp för att fånga optisk strålning från fiberände. Se till att utgången är riktad mot ett lämpligt strålstopp eller det avsedda målet.

● Rampa alltid strömmen som appliceras på enheten från noll till önskad nivå. Gör om på denna procedur när du stänger av dioden.

● Drift vid effekter och temperaturer över specifikationen kommer påskynda enhetens åldrande och kan förstöra enheten.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
