C-band ASE bredbandsljuskälla mikromodul

Box Optronics är en ledande leverantör av C-band ASE Broadband Light Source Micro-Modules. Med ultraliten storlek för applikationer med begränsat utrymme, ett bredbandsspektrum och högstabil uteffekt. Vi förser globala kunder med skräddarsydda ASE-ljuskällor i RS232- eller TTL-kontrollläge, som stödjer applikationer inom medicinsk bildbehandling och fiberavkänningsscenarier.

Skicka förfrågan

Produktbeskrivning

Innehållsförteckning

1. Introduktion av C-band ASE bredbandsljuskälla mikromodul

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Driftsteg

7. Beställningsinformation

8. Datablad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

C-band ASE Broadband Light Source Micro-Module är designad för applikationer som kräver kompakt storlek, bredbandsspektrum och högt utgångsstabilitet. Med ett extremt litet fotavtryck är den idealisk för utrymmesbegränsade system samtidigt som utmärkt optisk prestanda bibehålls. Den modul stöder RS232 eller TTL-kontroll, med 10/20/50mW fast uteffekt. Snälla använd med kontroll av temperatur och luftfuktighet, säkerställ god värmeavledning och undvik utgång överbelastning.

Produkt Specifikationer

Punkt	Enhet	Värderingar			Anteckningar
Spektralområde	nm	1528~1568
Uteffekt	mW	10	20	50	Ej justerbar
Effektspektral densitet	dBm/nm	-6	-3	1
Spektral planhet	dB	≤2
Utgångsisolering	dB	≥35
Kraftinstabilitet	dB	≤±0,02 (15 min.); ≤±0,05 (8 timmar)			≤±0,5%; ≤±1,2 %
PER	dB	≤0,2
Pigtail fiber	-	SMF-28			FC/APC
Kontrollläge	-	RS232 eller TTL
Kommunikationsgränssnitt	-	PIN1~4: +5V/GND/TX/RX			ZH2.54-4PIN
Strömförsörjning	-	5VDC, <10W
Mått	mm	50(B)×50(D)×15(H)
Driftstemperatur	℃	-5 ~ +55
Driftfuktighet	℃	0~70 %

Produktegenskaper

● Ultra liten storlek 50*50*15mm;

● Hög stabilitet 10/20/50mW uteffekt;

● Spektral planhet ≤2dB;

● Stöder RS232 / TTL-kontroll för enkel integration.

1. Produktapplikationer-C-band ASE Bredbandsljuskälla mikromodul

● Testning av optiska komponenter;

● Optisk kommunikation FoU;

● Fiberoptisk avkänning.

Produkt Detaljer

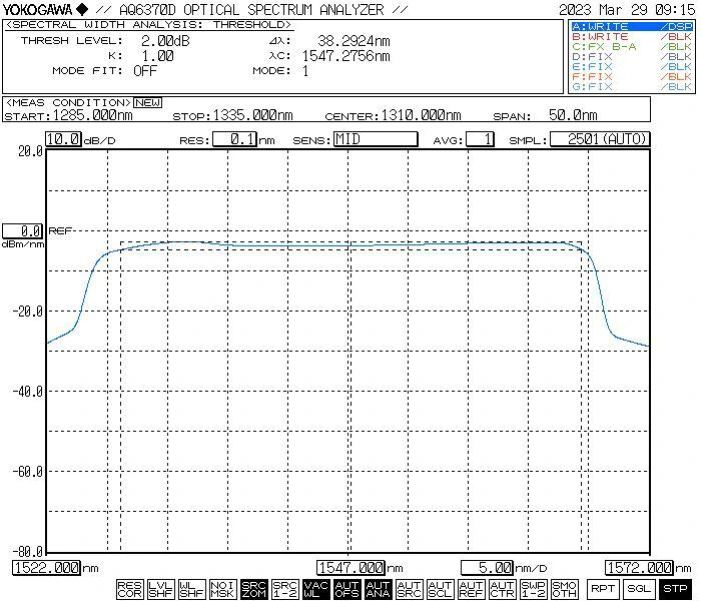

● Typiskt spektrum

C-band ASE Broadband Light Source Micro-Module

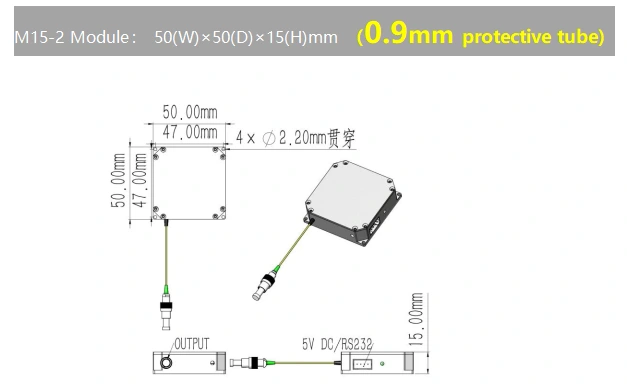

● Dimension (mm): mikromodul

C-band ASE Broadband Light Source Micro-Module

Operation Steg

Step1.Unpacking

Kontrollera före montering om alla tillbehör är kompletta.

Steg 2. Anslut ström och fiberpatch Sladd

Slå på strömförsörjningen; anslut ljuskällans utgångsport med en fiberkabel.

C-band ASE Broadband Light Source Micro-Module

Steg 3. Aktivera ljuskälla

Slå på ljuskällans strömförsörjning. Obs: I detta skede, driftström och effekt motsvarar de parametrar som ställts in av värden dator under den senaste avstängningen; om justering krävs, dessa inställningar kan ändras via programvaran. Varning: Det är strängt förbjudet för att ansluta eller koppla bort fiberoptiska kontakter medan ljuskällan är aktiv.

Setp4.Stäng av

Efter användning, koppla ur nätsladden.

Beställning information

Namn

Våglängd

Uteffekt

Fibertyp

Dimensionera

ASE

-C

-XX

-MC

ASE ljuskälla

C: C-band

10:10 mW

20:20 mW

50:50mW

SM:SMF-28

MC: Modul

t.ex.: ASE-C-20-SM-MC

(Beställningsinformation: C-band ASE Broadband Light Source Micro-Module, 20mW uteffekt, med SM-fiber, mikromodulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Undvik frekvent in-/urkoppling av fiberkontakter för att förhindra dammansamling och skador på ändsidan.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. Lock oanvända kontakter med dammlock.

● Förvara utrustningen i en torr, fuktfri miljö.

2. Kvalitetssäkring och kundservice-C-band ASE Broadband Light Källmikromodul

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
