C-band Låg planhet ASE Bredbandsljuskälla

Innehållsförteckning

1. Introduktion av C-band Låg planhet ASE Bredbandsljuskälla

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Driftsteg

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en osammanhängande C-band Low Flatness ASE Bredbandsljuskälla, som är den spontana emission som genereras av en halvledarlaser i en erbiumdopad kvartsfiber, med 1526~1566nm spektral täckning och 10/20/30/50mW uteffekt. Komplett uppsättning tillbehör ingår; användarhandbok tillhandahålls. Den är lämplig för fiberoptik enhetstestning, FBG gallerproduktion, medicinsk bildbehandling, etc. Ta gärna försiktighetsåtgärder mot fukt, damm och korrosion; den ska förvaras torrt plats.

Produkt Specifikationer

Produktegenskaper

● Cose effektiv;

● Brett spektrum;

● Hög stabilitet uteffekt.

Produktapplikationer

● Optisk fiberavkänning;

● Medicinsk avbildning;

● Testning av fiberoptiska enheter.

Produkt Detaljer

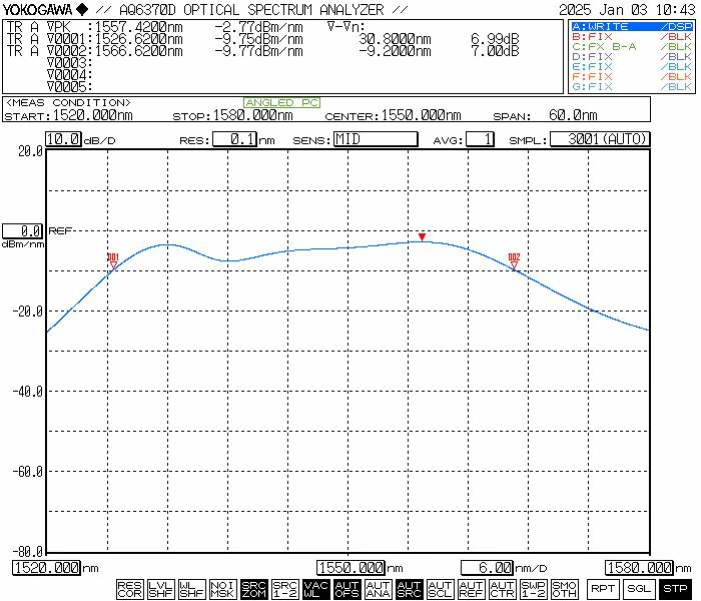

● Typiskt spektrum

● Standardtillbehör

Operation Steg

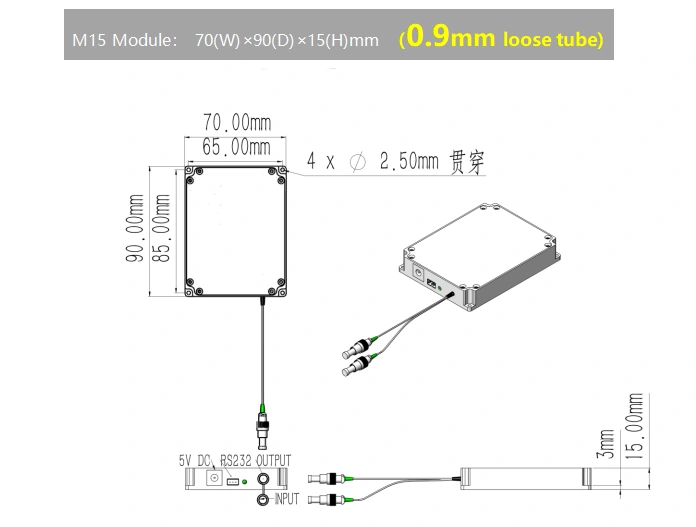

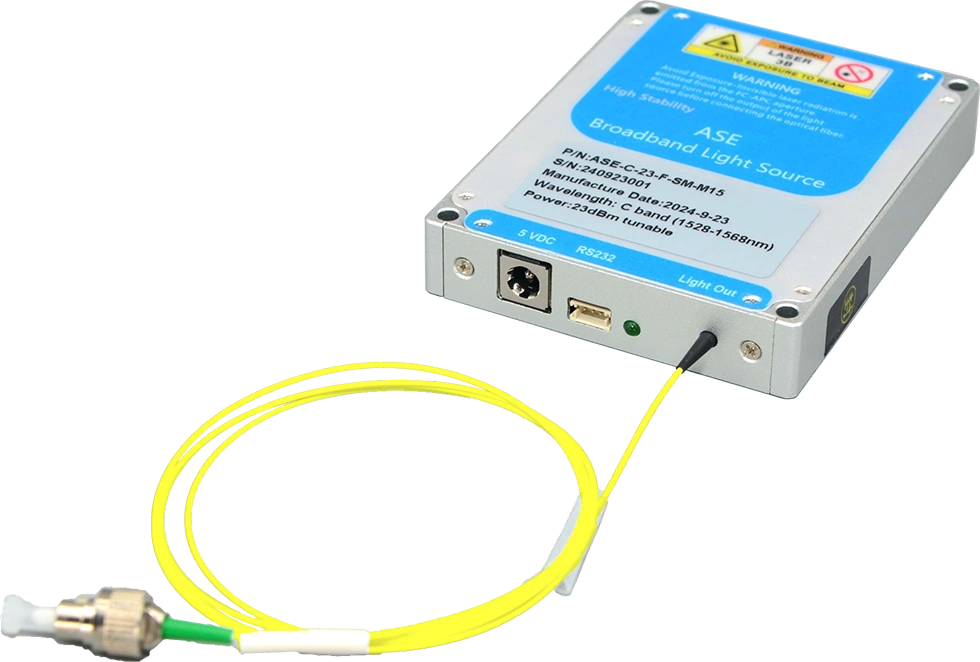

Steg 1. Utseende: Från vänster till höger- power port, ZH2.54 (3-stifts) seriellt kommunikationsgränssnitt, strömindikator LED och single-mode fiberport för optisk utgång.

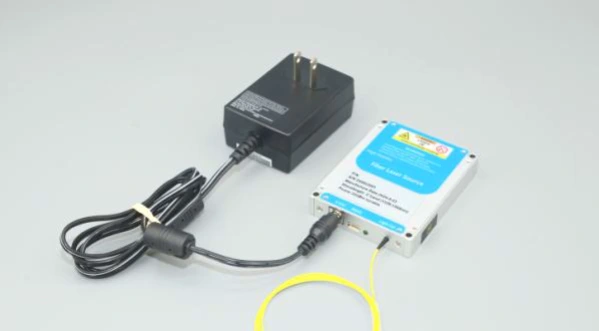

Steg 2. Strömförsörjning: Standard strömingångsporten är en DC 5,5×2,1 mm gränssnitt; en matchande DC 5V-strömadapter medföljer enheten vid tillfället av sändningen. Metoden för att ansluta nätadaptern till ljuskällan modulen illustreras i den bifogade figuren; se till att du använder endast den ursprungliga, medföljande nätadaptern. Användningen av en inkompatibel kraft adaptern kan leda till skada på ljuskällan. Alternativt en version med en strömkabel med en U-formad terminalkontakt finns tillgänglig för underlätta anslutning till en switchande strömkälla; detta alternativ måste dock vara specifikt efterfrågat vid köptillfället.

Steg 3. Anslutning av fiberkabel: Ta bort dammskyddet från fiberanslutningen och inspektera fiberänden; se till att den är fri från kontaminering eller skada innan den ansluts till annan fiberoptiska komponenter eller testutrustning. För ljuskällor med hög effekt är det rekommenderas att använda fusionsskarvning för anslutningen.

Setp4.Ansluta ljuskällan Modul till värddatorn: Använd den ursprungliga USB-till-RS232 seriella datakabeln medföljer ljuskällans modul för att ansluta modulen till datorn. Datorn kräver föregående installation av en dedikerad drivrutin för seriell port för att korrekt känna igen USB-till-RS232-kabeln; annars kommer värdprogramvaran att göra det inte kunna upprätta en korrekt anslutning eller kommunicera med ljuset källmodul. Kontakta Box Optronics för att få den nödvändiga drivrutinen.

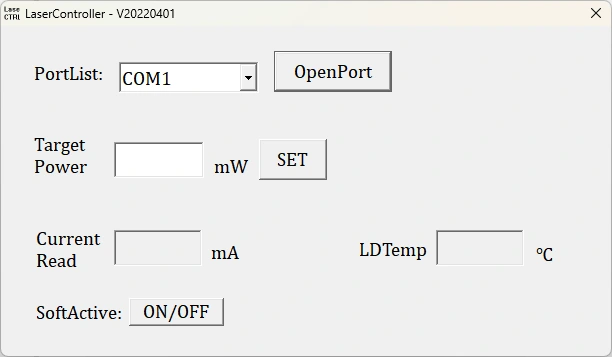

Steg 5. Programvara: För ASE-ljuskällsmodulprodukter med justerbar effekt, den optiska uteffekten kan regleras via värdprogramvara; för fast effekt modeller kan effektnivån inte justeras.

Beställning information

t.ex.: ASE-C-F7-20-SM-M

(Beställningsinformation: C-band Low Flatness ASE Broadband Light Source, spektral planhet≤7dB, 20mW uteffekt, med SM-fiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Under rena ytskiktsförhållanden, single-mode fibrer (t.ex Hi-1060, PM980, G652D eller PM1550) har en teoretisk effekttolerans på cirka 200 mW kontinuerligt ljus. Följaktligen, för ljuskällor och förstärkare med uteffektnivåer under 200 mW, utgående fiberkontakter kan kopplas till andra single-mode fiberenheter med standardadaptrar (fiberflänsar). Men om fiberanslutningens ändyta är förorenad kan den är mycket känslig för utbrändhet i det ögonblick lasern aktiveras – även om lasereffekten är mycket låg. Innan du gör några fiberanslutningar måste därför anslutningsänden måste rengöras noggrant med hjälp av specialiserad fiberrengöring verktyg. Vidare bör en fiberände-inspektör användas för att noggrant undersök ytan för att säkerställa att den är helt fri från damm och föroreningar innan du fortsätter med anslutningen via fiberflänsen.

● När du rengör, inspekterar eller ansluter fiberoptiska kontakter kan du måste säkerställa att ljuskällan inte avger ljus; under inga omständigheter bör operationer utföras medan ljuset är aktivt. Efter avslutad användning och efter bortkoppling från andra fiberoptiska kontakter måste kontakten vara försedd med dammskydd.

● Om utgångsfibern behöver anslutas till en annan fiber så är det rekommenderas att använda en fusionssplicer.

● Det rekommenderas inte att ofta sätta in eller ta bort fiberoptiken kontakter vid utgångsänden, för att förhindra dammkontamination – vilket kan leda till ökad insättningsförlust – eller skada på fiberanslutningens ändytor.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; butik på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
