760nm 10mW DFB Butterfly Laser Diode

Innehållsförteckning

1. Introduktion av 760nm 10mW DFB Butterfly Laser Diode

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en 760nm dedikerad DFB-laser med 14PIN standard fjärilspaket, central våglängd 760nm, våglängdstolerans +/-1nm, och typisk uteffekt 10mW. Inbyggd TEC, termistor och monitor PD, med utmärkt våglängdsstabilitet för långtidsstabil drift. Det är det används främst vid syredetektering. Tråd strikt enligt stiftdefinitionen, under TEC-kontroll, och överdriven fiberböjning för att säkerställa prestanda och livslängd.

Produkt Specifikationer

Produktegenskaper

● Multi-Quantum Well (MQW) distribuerad feedback (DFB) lasrar;

● Inbyggd TEC & optisk isolator;

● Hög stabilitet & lågt brus;

● 14-stifts branschstandard fjärilspaket.

Produktapplikationer

● Syrekoncentration upptäckt och analys.

● Gasavkännande detektorer.

● Vetenskaplig forskning & Spektralanalys.

Produktdetaljer

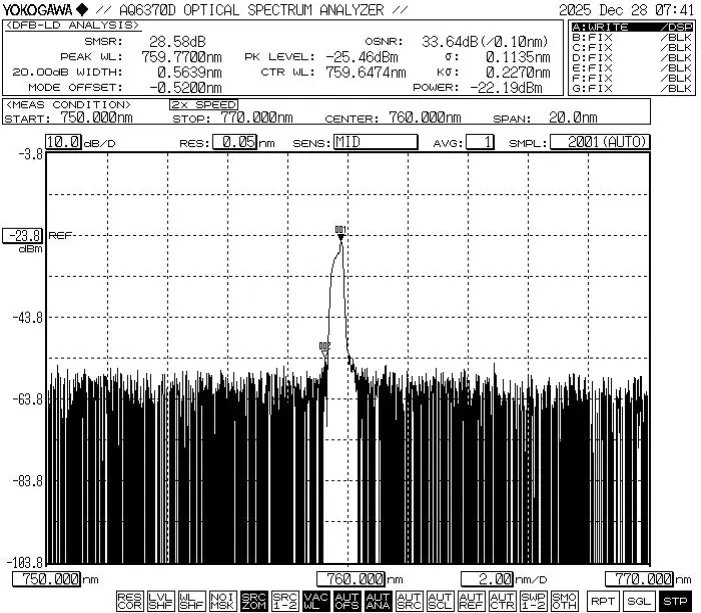

● Typiskt spektrum: 760nm, +/-1nm WL-tolerans.

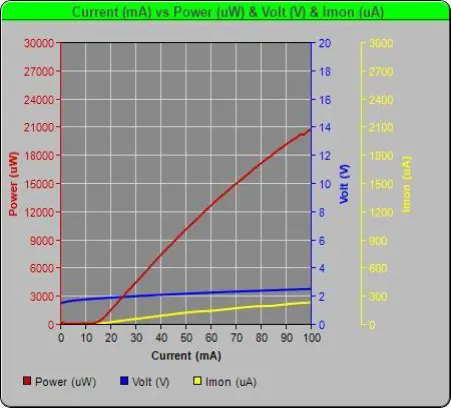

● PIV-760nm 10mW DFB Butterfly Laser Diode

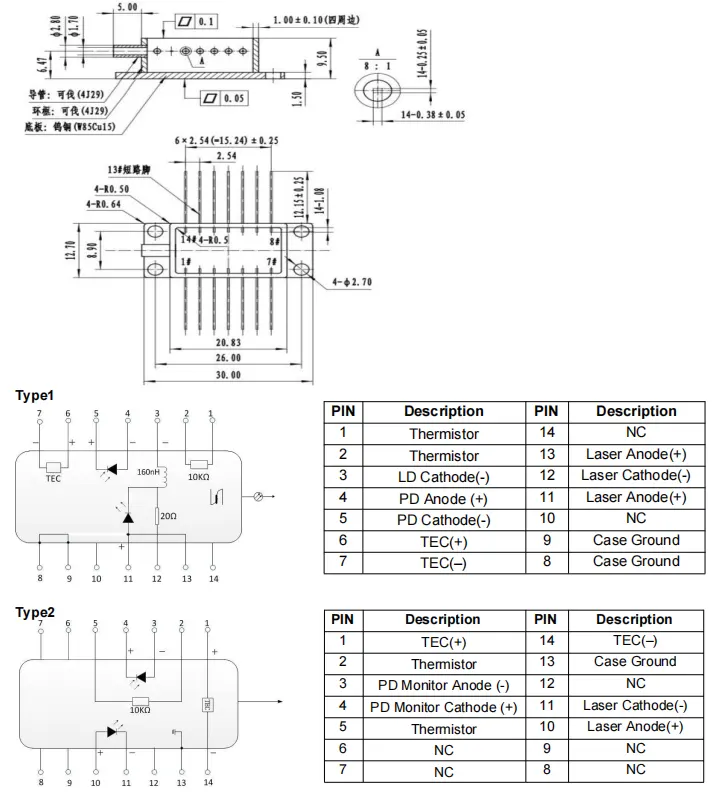

● Paketritning & pin-out

Beställning information

t.ex.: BFLD-D760-10SM-FA2

(Beställningsinformation: 760nm 10mW DFB Butterfly Laser Diode, med SM fiber, FC/APC-kontakt, typ 2-stift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Användningsanmärkningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara korrekt jordad.

● När du använder enheten, följ noggrant driftspänningen och aktuella intervall som anges i databladet. Nyckelparametrar – inklusive Ith (Tröskelström), Iop max (Maximum Driftström), Vop max (Maximum Driftspänning) och λc (centervåglängd)—bör refereras specifikt i testrapporten som tillhandahålls vid tidpunkten för leverans. Obs: Drift över de absoluta maxvärdena kan orsaka permanent skada på enheten.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
