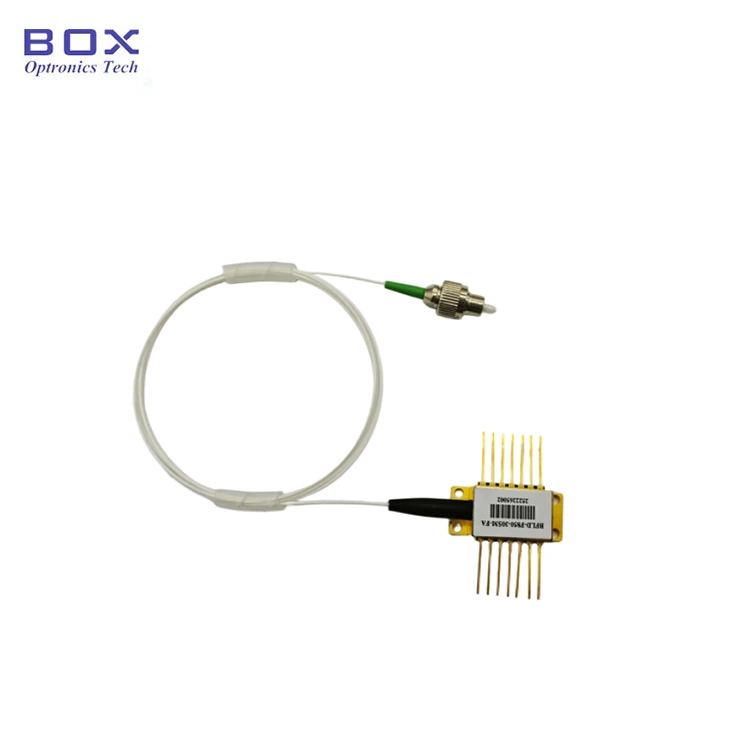

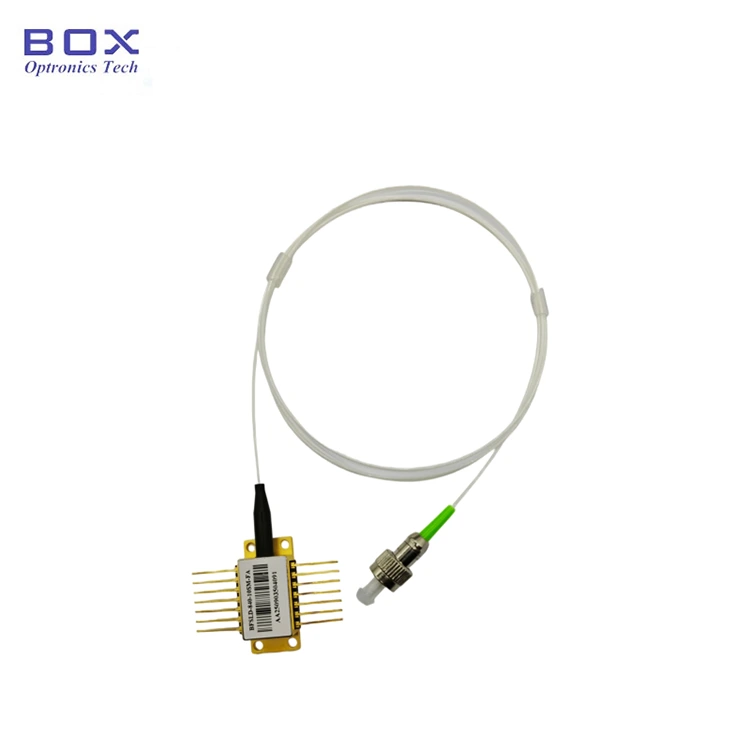

1580nm DFB SM PM laserdiod

Innehållsförteckning

1. Introduktion av 1580nm DFB SM PM laserdiod

2. Tekniska specifikationer

3. Produktfunktioner

4. Typiska applikationer

5. Produktinformation

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Driftanteckningar

11. Kvalitetssäkring och kundservice

Produktintroduktion-1580nm DFB SM PM laserdiod

1580nm DFB SM PM Laser Diode har ett premium MQW DFB-chip med 1580nm centrumvåglängd (±1nm tolerans) och ett typiskt 40dB sidolägesundertryckningsförhållande. Designad med låg tröskelström, låg strömförbrukning och hög tillförlitlighet, den levereras helt integrerad med en termistor, TEC och övervakningsdiod för kontinuerligt stabil prestanda. Perfekt lämpad för gasdetektering, passiv enhetstestning och fiberoptiska avkänningsapplikationer.

Produktspecifikationer-1580nm DFB SM PM Laser Diode

Produktegenskaper-1580nm DFB SM PM Laser Diode

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasrar;

● 14-stifts fjärilspaket med hög stabilitet;

● Integrerad termistor, TEC och monitorfotodiod;

● Låg tröskelström och låg strömförbrukning;

● Fibertyp kan vara SMF-28e eller PM-fiber.

Produktapplikationer-1580nm DFB SM PM Laser Diode

● Optisk fibersensor;

● Ljuskälla för test och mätning;

● Gasdetekteringssystem;

● Passiv optisk enhetstestning;

● Optisk fiberkommunikation.

Produktinformation-1580nm DFB SM PM Laser Diode

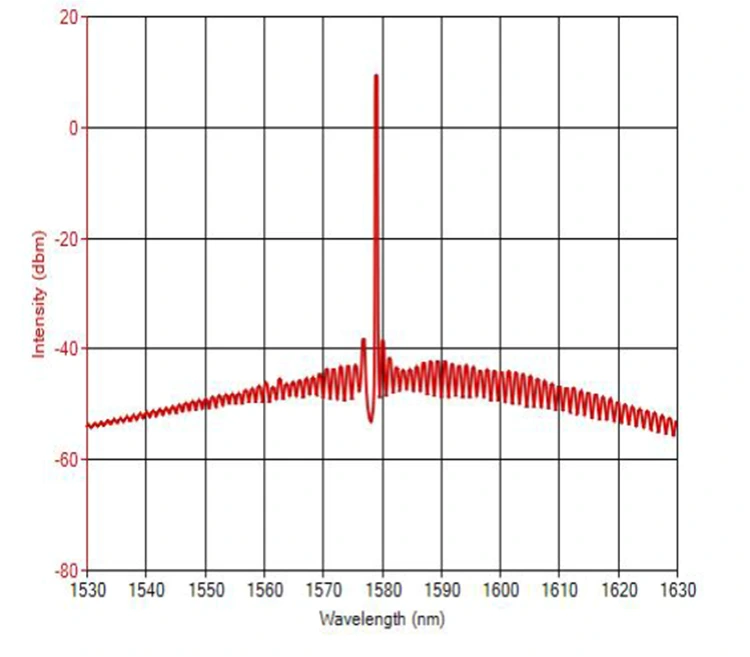

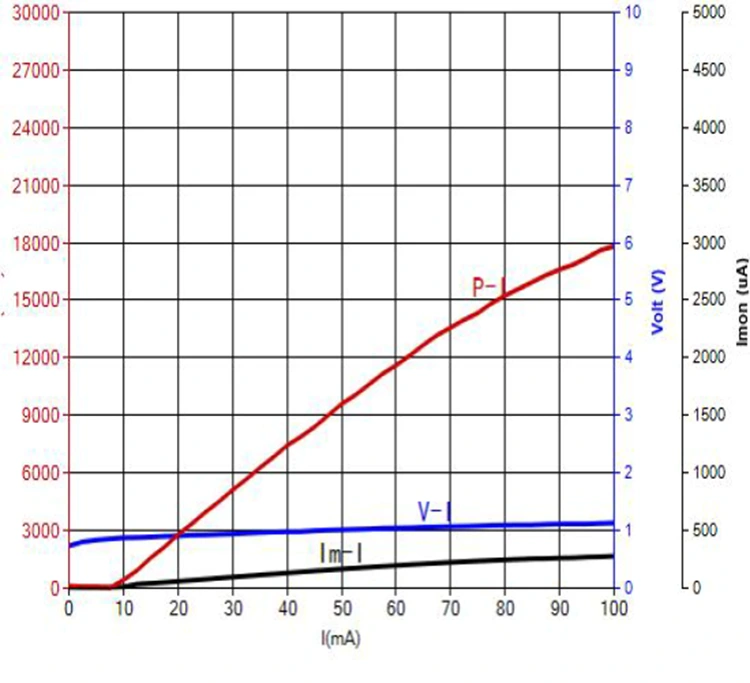

● Typiskt spektrum och PIV: 1580nm 10mW, +/-1nm WL-tolerans.

● Paketritning & PIN-OUT Definition (Enhet:mm)-1580nm DFB SM PM Laser Diode

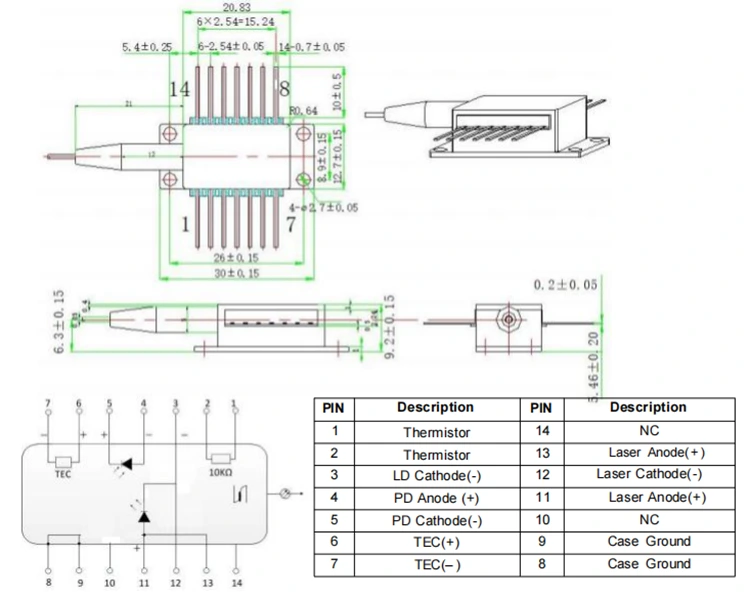

>>>Typ 1 pin-out

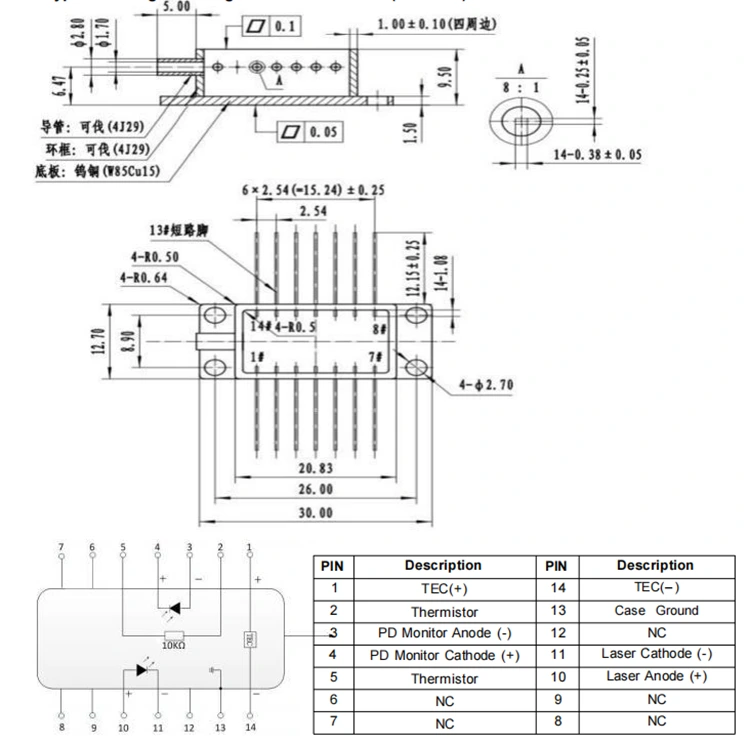

>>>Typ 2 pin-out

Beställningsinformation-1580nm DFB SM PM Laser Diode

t.ex.: BFLD-1580-10SM-FA2
(Beställningsinformation: 1580nm DFB Laserdiod, 14-stifts fjärilspaket, 10mW uteffekt, med SM-fiber, FC/APC-kontakt, typ 2-stift).

Datablad och testblad-1580nm DFB SM PM Laser Diode

Datablad

Testblad

Villkor för offert och betalning-1580nm DFB SM PM Laser Diode

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid-1580nm DFB SM PM Laser Diode

Produktion: 10 arbetsdagar. (Om det finns några i lager kommer det att skickas snabbare.)

Den internationella logistiken: 3-5 arbetsdagar.

Användningsanmärkningar-1580nm DFB SM PM Laser Diode

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte tryck på eller dra i hylsan som sitter på enhetens baksida. För enheter utrustade med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller borttagning.

● Om stiften kräver lödning får lödtemperaturen inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder. Särskild uppmärksamhet måste ägnas åt följande: under lödningsprocessen måste enheten vara i ett strömlöst tillstånd och lödkolven måste vara ordentligt jordad.

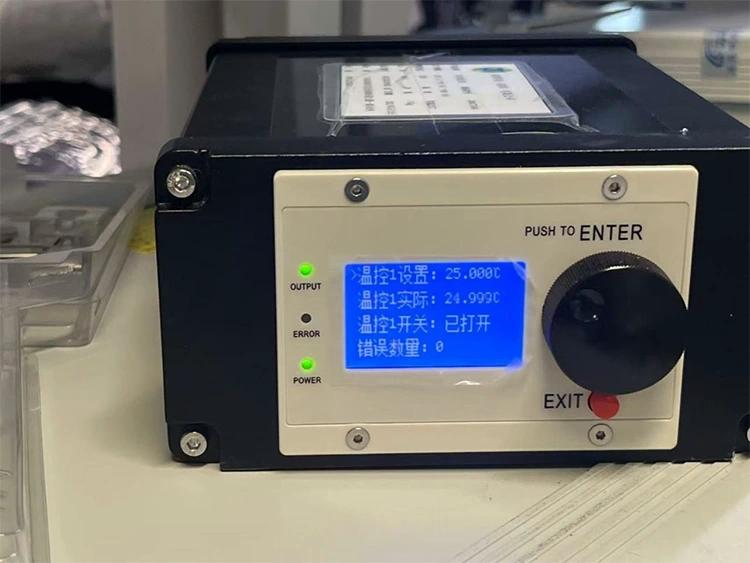

● Innan du slår på enheten, aktivera först kylaren och sätt sedan på ström i små steg för att förhindra att chippet överhettas eller överbelastas.

Kvalitetssäkring och kundservice-1580nm DFB SM PM Laser Diode

● Garantiperiod:

Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skada orsakad av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Fel på grund av felaktig användning av användaren.

(3) Openbar fysisk skada orsakad av mänskliga misstag.

(4) Oauktoriserad demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
