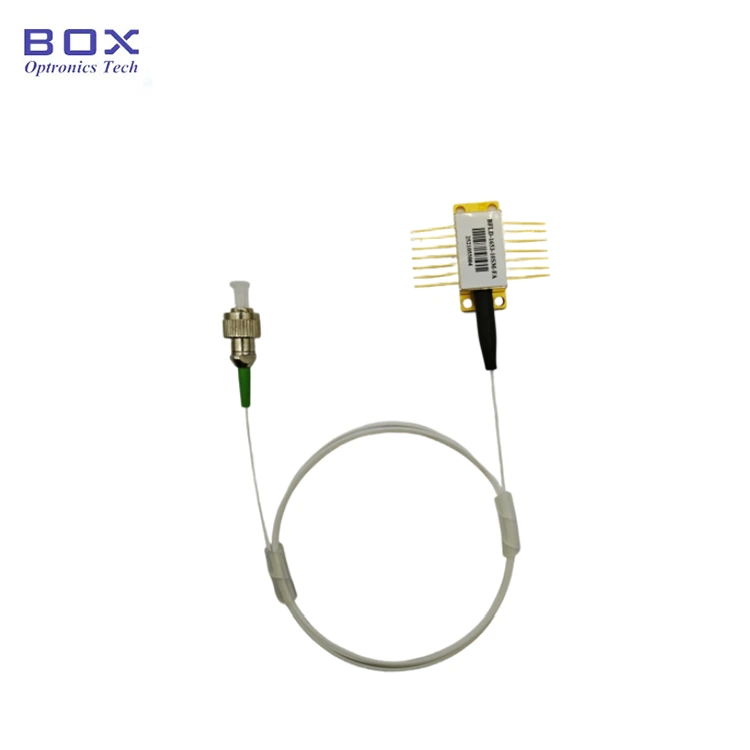

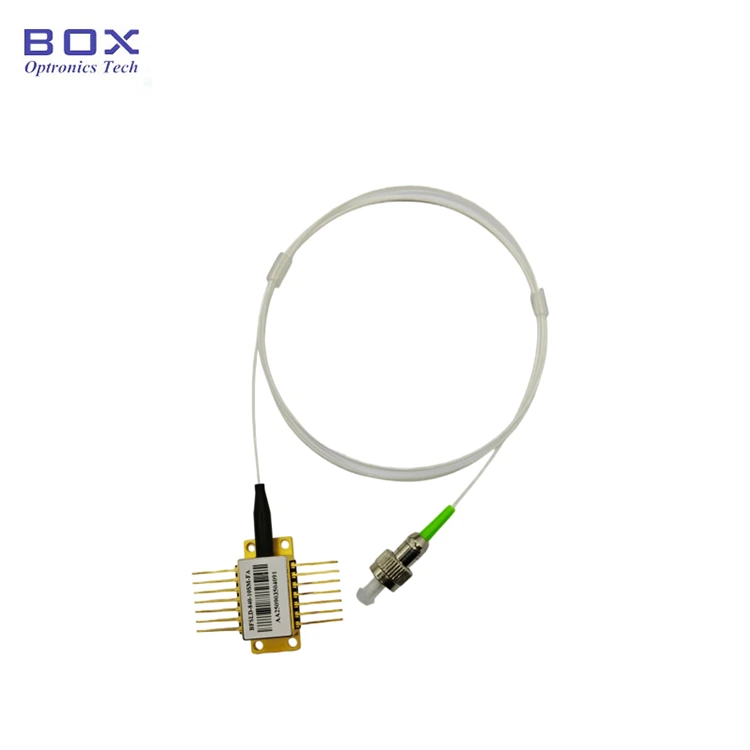

1574nm DFB-laserdiod för CO2-avkänning

Produktöversikt-1574nm DFB-laserdiod för CO2-avkänning

DFB-laserdioden på 1574 nm för CO2-avkänning levererar 10mWor 20mW optisk uteffekt genom singelmodsfiber eller polarisationsupprätthållande fiber med en FC/APC-kontakt.

Med en smal spektral linjebredd på 3MHz typisk (FWHM) och ett högt sidolägesundertryckningsförhållande på ≥35dB (40dB typiskt), ger DFB-lasern den spektralrenhet och våglängdsprecision som krävs för avstämbar diodlaserabsorptionsspektroskopi (TDLAS) och andra högupplösta gasdetektionstekniker.

Inrymt i ett industristandard 14-stifts fjärilspaket med två pinout-konfigurationsalternativ, integrerade med en TEC, termistor, monitor PD och isolator. Lasern är kompatibel med vanliga fjärilslaserdrivkort och systemdesigner.

Nyckelfunktioner-1574nm DFB-laserdiod för CO2-avkänning

· Centrumvåglängd: 1574nm (intervall 1573–1575nm), anpassad till CO2-gasabsorptionslinjen

· Hög optisk uteffekt: 10mW eller 20mW

· Bred moduleringsbandbredd: 2,5 GHz typiskt (-3dB)

· Inbyggd optisk isolator: ≥30dB isolering

· Integrerad termoelektrisk kylare (TEC) och 10kΩ termistor för våglängdsstabilisering

· Våglängdstemperaturkoefficient: 0,09 nm/°C typiskt (15°C till 35°C)

· Våglängdsströmkoefficient: 0,01nm/mA typisk för våglängdsinställning

· Industristandard 14-stifts fjärilspaket, typ 1 och typ 2 pinout-alternativ

· Lågtröskelström: 10mA~35mA

· Monitorfotodiod integrerad för strömövervakning

Typiska applikationer-1574nm DFB laserdiod för CO2-avkänning

· CO2 gasdetektering och övervakning baserad på inställbar diodlaserabsorptionsspektroskopi (TDLAS)

· Våglängdsmodulationsspektroskopi (WMS) för högkänslig CO₂ och spårgasdetektion

· Fiberoptiska avkänningssystem baserade på FBG och interferometriska mättekniker

· Test- och mätutrustning för optisk fiberkommunikation

· Applikationer för andningsanalys och biomedicinsk gasavkänning

· Forskning och utveckling inom fotonik- och optiska avkänningslaboratorier

· OEM-integrering i gasanalysatorer och miljöövervakningsinstrument

Produktspecifikationer-1574nm DFB-laserdiod för CO2-avkänning

Absolut högsta betyg

Elektrooptiska egenskaper (T = 25°C lasertemperatur)

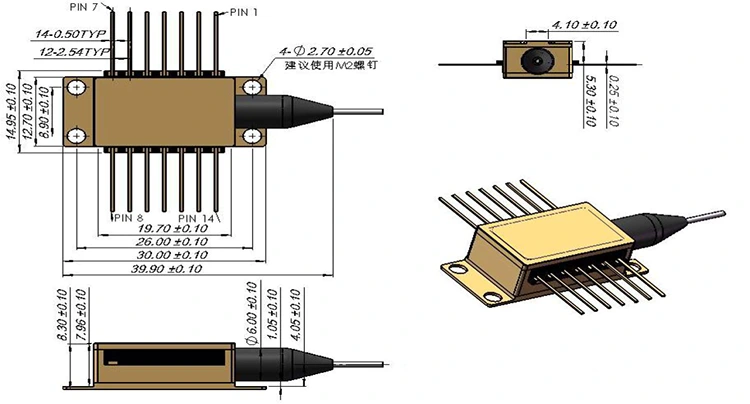

Paket- och stiftdefinition -1574nm DFB-laserdiod för CO2-avkänning

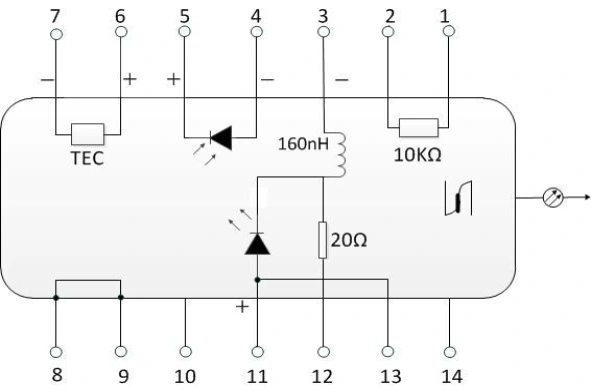

Typ 1-stiftskonfiguration

Typ 2-stiftskonfiguration

Beställningsinformation

Modellnomenklatur

BFLD - XXXX - XX - XX - XX X

Exempel: BFLD-1574-20PM-FA2

Vanliga frågor (FAQ) -1574nm DFB-laserdiod för CO2-avkänning

F: Hur förbättrar den integrerade TEC CO2-avkänningsprestandan?

S: Den integrerade TEC och termistorn stabiliserar laserchipstemperaturen, vilket minimerar våglängds- och uteffektdrift. Eftersom DFB-laservåglängden är temperaturberoende hjälper exakt termisk kontroll till att upprätthålla inriktningen med mål-CO₂-absorptionsfunktionen. TEC ger grov våglängdsjustering, medan finjustering av våglängden kan uppnås genom injektionsströmmodulering.

F: Varför är en inbyggd optisk isolator viktig för gasavkänningssystem?

S: Den inbyggda optiska isolatorn minskar optisk återkoppling som orsakas av reflektioner från fiberanslutningar och optiska komponenter. Detta förbättrar laserutgångsstabiliteten och minskar känsligheten för externa optiska störningar, vilket är särskilt viktigt för högkänsliga TDLAS- och WMS-gasdetektionssystem.

F: Kan jag få en anpassad våglängd för en annan gasart?

S: Ja, Box Optronics tillhandahåller DFB-laserkällor med våglängder optimerade för olika gasavkänningsapplikationer, inklusive men inte begränsat till CO2 (1574nm), CH4 (1653nm), H2O (1392nm) och O2 (760nm). Vi stöder även CWDM- och DWDM-kanalvåglängder för kommunikationsapplikationer. Kontakta oss med dina specifika våglängdskrav så kommer vårt ingenjörsteam att se över genomförbarheten.

F: Vilken driv- och styrkrets krävs för den här lasern?

S: 1574nm DFB-lasern kräver en laserdioddrivrutin med lämplig strömbegränsning, en temperaturkontroller för den integrerade TEC och valfritt en moduleringsingång för våglängdsskanning i TDLAS-applikationer. Bildskärmens fotodiod kan användas för automatisk strömkontroll (APC).
