1392nm 10mW DFB Butterfly Laser Diode

Innehållsförteckning

1. Introduktion av 1392nm 10mW DFB Butterfly Laser Diode

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

1392nm DFB fiberkopplad laser med 14-stifts fjäril paket, central våglängd 1392nm, typisk uteffekt 10mW. Inbyggd TEC, termistor och monitor PD, stöder SM-fiber eller PM-fiber. Det används främst inom H2O-avkänning, optiska instrument och testljuskällor. Obs: Tråd förbi korrekt PIN-definition, håll fiberänden ren, under TEC-kontroll. Överspänning, överström, ESD, högtemperaturlödning och överdriven fiberböjning är förbjuden.

Produkt Specifikationer

Produkt Funktioner

● Högpresterande, multi-quantum well (MQW) distributed-feedback (DFB) laser;

● SMF-28e eller PM1550 fiber;

● Industri standard hermetiskt förseglad 14-stifts fjärilspaket;

● Inbyggd TEC och PD.

Produkt Ansökningar

● Distribuerad fiberoptik avkänning;

● Fiberoptisk kommunikation testutrustning

● Vattenånga koncentration detektion;

● Core ljuskälla för TDLAS (Tunable Diode Laser Absorption Spectroscopy) system;

● Forskning & Laboratorium Instrument.

Produkt Detaljer

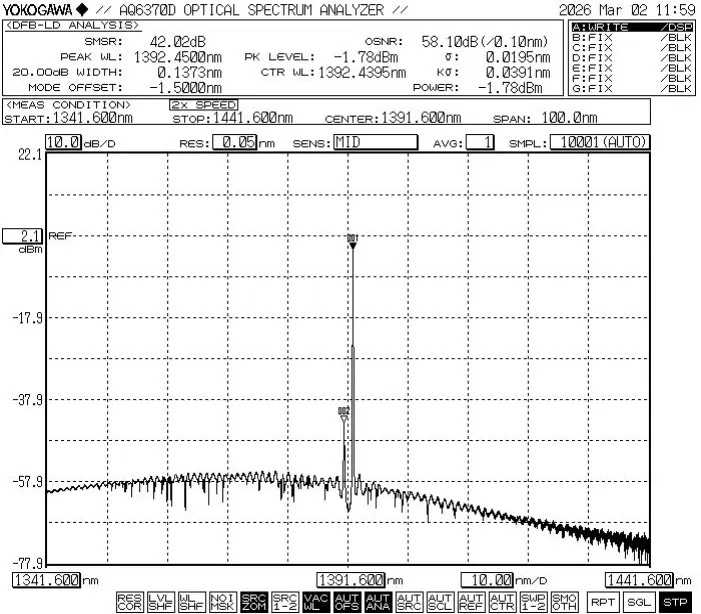

● Typiskt spektrum: 1392nm, +/-1nm WL-tolerans.

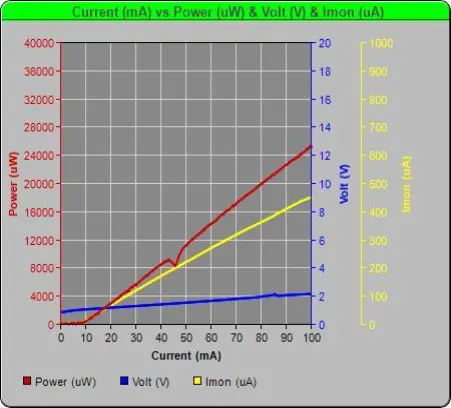

● PIV-1392nm 10mW DFB Butterfly Laser Diode

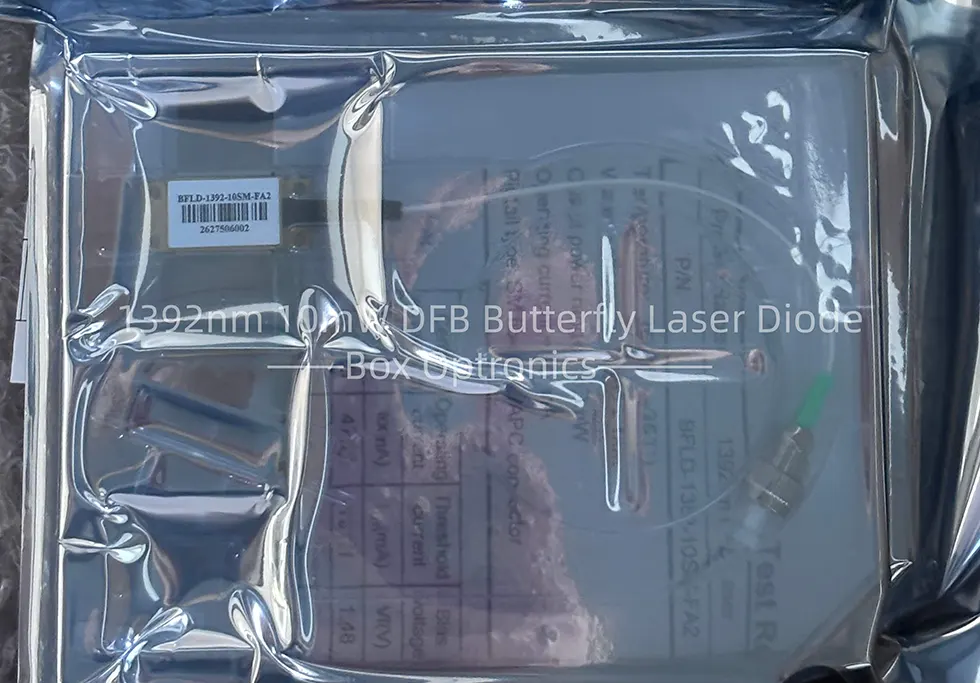

● Förpackningsexempel

Beställning information

t.ex.: BFLD-1392-10SM-FA2

(Beställningsinformation: 1392nm 10mW DFB Butterfly Laser Diode, med SM fiber, FC/APC-kontakt, typ 2-stift).

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Användningsanmärkningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Verifiera stabiliteten hos produktens driftkrets för att förhindra skada orsakad av pulsströmmar.

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara korrekt jordad.

● När du använder enheten, följ noggrant driftspänningen och aktuella intervall som anges i databladet. Nyckelparametrar – inklusive Ith (Tröskelström), Iop max (Maximum Driftström), Vop max (Maximum Driftspänning) och λc (centervåglängd)—bör refereras specifikt i testrapporten som tillhandahålls vid tidpunkten för leverans. Obs: Drift över de absoluta maxvärdena kan orsaka permanent skada på enheten.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
