1532nm DFB BTF laserdiod

Innehållsförteckning

1. Introduktion av 1532nm DFB BTF Laser Diode

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

1532nm DFB BTF laserdiod med mittvåglängd 1532.68nm (ITU CH56), optisk uteffekt 10mW. Inbyggd TEC och termistor möjliggör stabil drift. Under drift, anslut korrekt enligt pin-out definition, styr drivström och temperatur inom nominellt räckvidd och undvika ESD-skador och överspänningsdrift.

Produkt Specifikationer

Produktegenskaper

● Fjäril paket, inbyggd TEC;

● Bred temperatur tillförlitlighet; 

● Hög tillförlitlighet, snabb respons, bra stabilitet.

Produktapplikationer

● C2H2 Acetylengas avkänning; 

● Optisk fiber Kommunikation och mikrovågsfotonisk överföring;

● Laseravståndsmätare.

Produkt Detaljer

● Typiskt spektrum: 1532,68nm, +/-0,5nm våglängdstolerans.

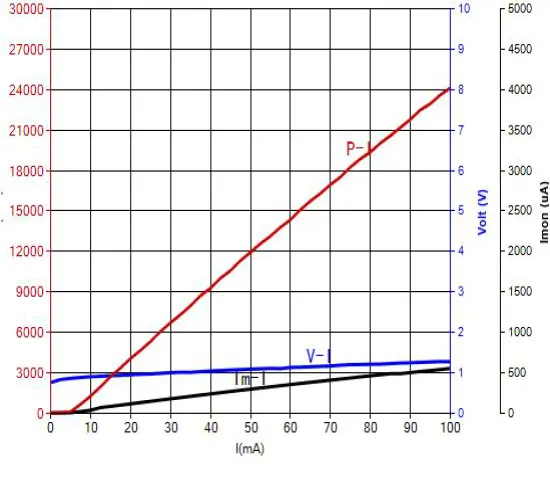

● PIV-1532nm 10mW DFB BTF-laser Diod

● FAQ-1532nm DFB BTF Laser Diode

(1) Vad är BTF-paket?

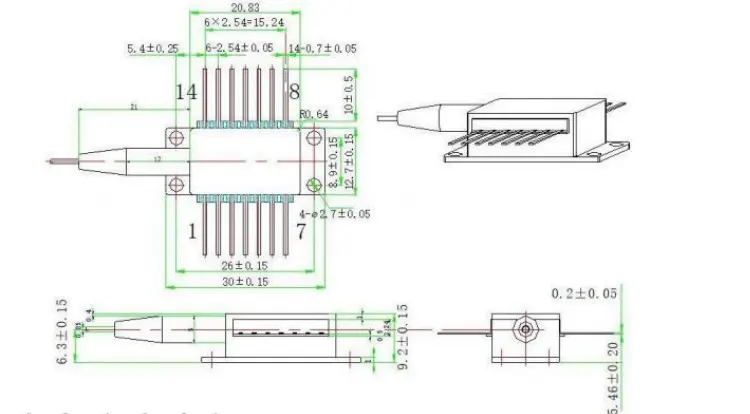

--BTF (Butterfly)-paketet är det vanliga 14-stifts fjärilspaketet, det mest vanliga förpackningsformatet av industrikvalitet inom optoelektroniken industri. Detta paket integrerar laserchipset, TEC temperaturkontroll, termistor och fotodiod, som erbjuder utmärkt hermeticitet och värme ledningens resultat. Det finns ingen väsentlig skillnad från standard fjärilsförpackning; "BTF" används ofta som en förkortning för "fjäril" i produkten namngivning.

(2) Vilka körlägen stöder denna produkt?

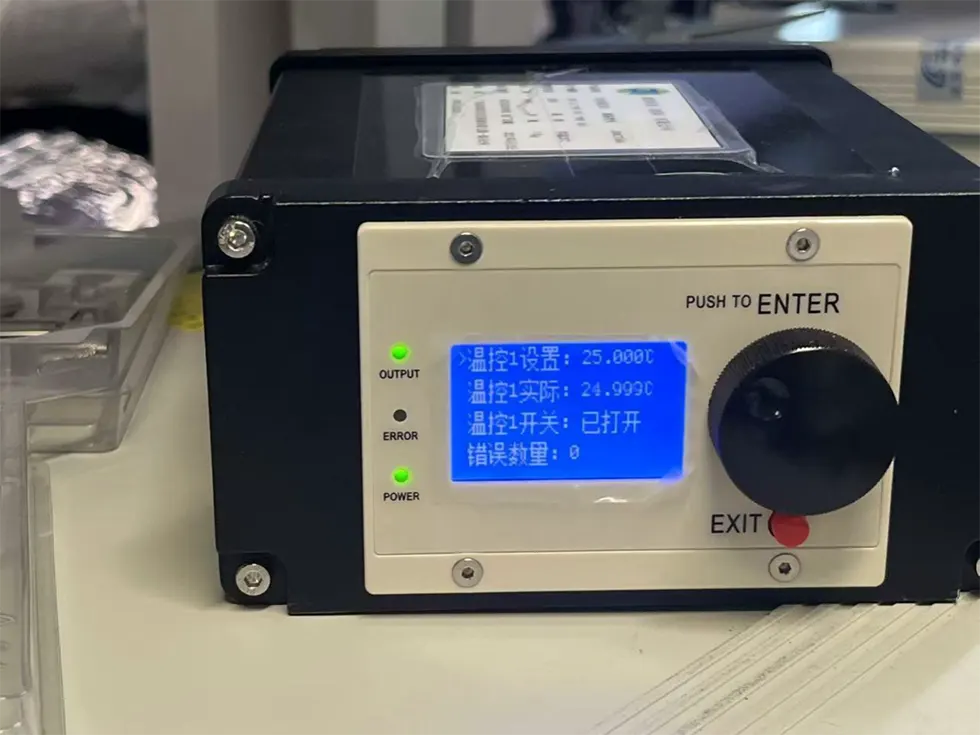

--1532nm DFB BTF Laser Diode stöder kontinuerlig våg (CW) operation. En konstant strömkälla med låg brus rekommenderas (tröskel ström cirka 5-20mA, driftström 50-90mA), tillsammans med en TEC regulator för temperaturstabilisering (vanligtvis inställd på 25 ℃).

(3) Finns provtestning tillgänglig?

-- Provtester och provproduktion i små volymer stöds. För bulkanskaffning erbjuder vi volympriser och differentierade offerter.

Beställning information

t.ex.: BFLD-CH56-10SM-FA

(Beställningsinformation: 1532nm DFB BTF Laser Diode, 10mW uteffekt, med SM-fiber, FC/APC-kontakt, typ 1 pin-out).

Datablad och testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning av chipet och överbelastning.

● Under uppstartsprocessen, applicera aldrig en hög ström direkt, som detta riskerar att skada chipet. Slå istället på enheten på en aktuell nivå nära chipets tröskel, och sedan gradvis öka strömmen i small steg tills önskad nivå nås.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
