1567nm DFB Butterfly Laser Diode

Innehållsförteckning

1. Introduktion av 1567nm DFB Butterfly Laser Diode

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

1567nm DFB fjärilslaserdiod med en multikvant väl DFB-struktur och 14-stifts fjärilspaket. Den integrerar TEC och termistor, stöder SMF 28e single mode eller polarisationsupprätthållande fiber uteffekt, med typisk 10mW uteffekt, driftstemperatur -20~+70℃, RoHS-kompatibel. Observera ESD skydd, och överskrid inte absoluta maxvärden.

Produkt Specifikationer

Produktegenskaper

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasrar;

● Fiber typ kan vara SMF-28e eller PM fiber;

● 14-stift fjärilspaket med hög stabilitet;

● Stabil 10mW utgång, hög SMSR och bra optisk isolering.

Produktapplikationer

● Optisk fibersensor;

● Ljuskälla;

● Kolmonoxid CO-gas avkänning;

● Medel- och långdistans fiberkommunikation och testsystem.

1. Produktinformation-1567nm DFB Butterfly Laser Diode

Typiskt spektrum: 1567nm, +/-1nm WL-tolerans.

● Paketritning & PIN-OUT Definition(Enhet:mm)-1567nm DFB Butterfly Laserdiod

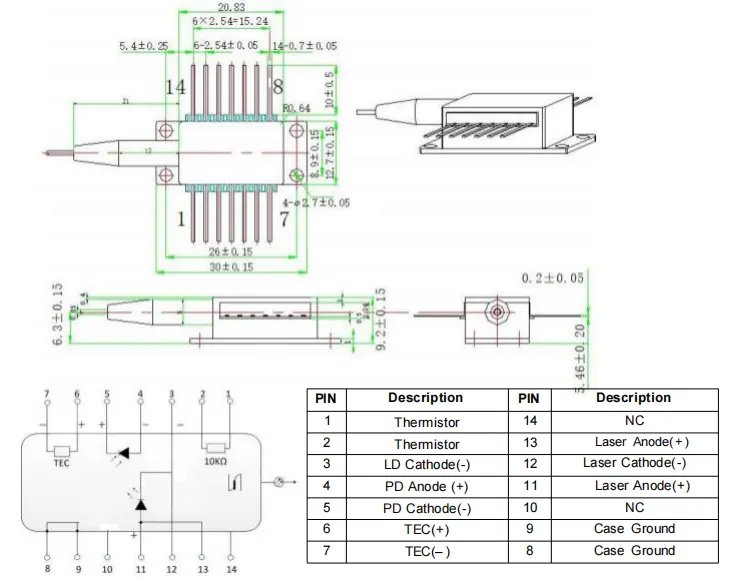

>>>Typ 1 pin-out

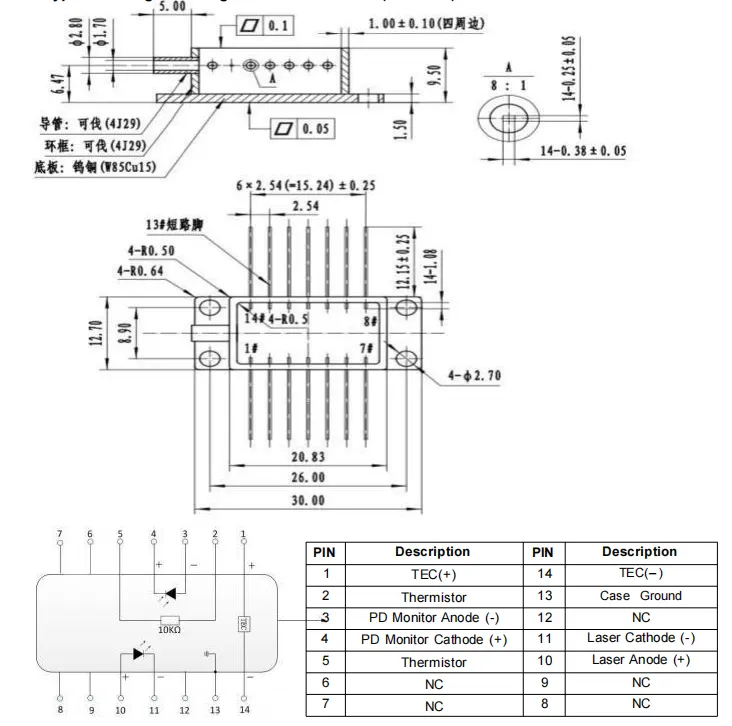

>>>Typ 2 pin-out

Beställning information

t.ex.: BFLD-1567-10SM-FA

(Beställningsinformation: 1567nm DFB Butterfly Laser Diode, 14-pin butterfly paket, 10mW uteffekt, med SM-fiber, FC/APC-kontakt, typ 1 pin-out).

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara korrekt jordad.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning av chipet och överbelastning.

2. Kvalitetssäkring och kundservice-1567nm DFB Butterfly Laser Diod

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
