1651nm DFB fiberkopplad laserdiod

Innehållsförteckning

1. Introduktion av 1651nm DFB fiberkopplad laserdiod

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

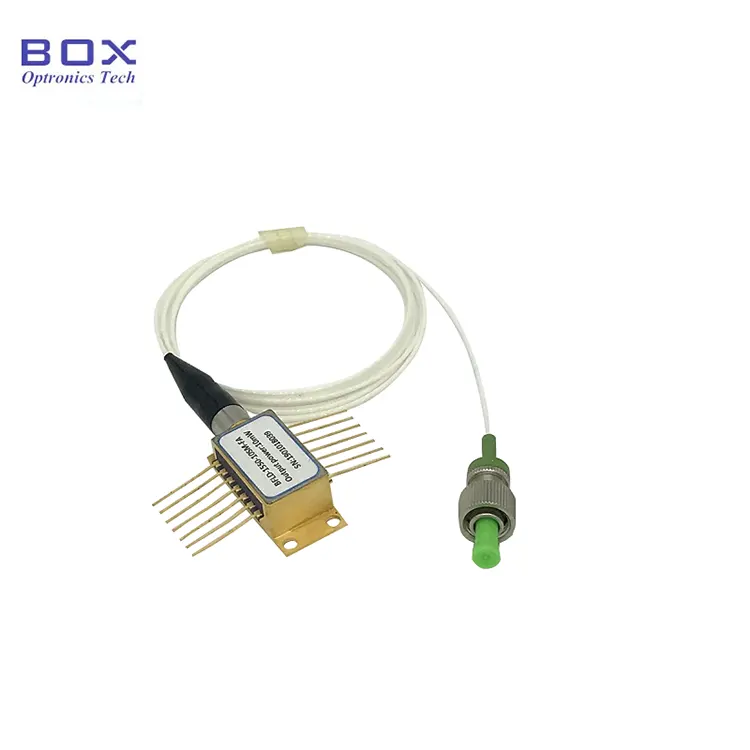

Produktintroduktion-1651nm DFB Fiber Kopplad laserdiod

Detta är en 1651nm DFB fiberkopplad laserdiod med en DFB-chip med flera kvantbrunnar och ett 14-stifts fjärilspaket. Den integrerar TEC temperaturkontroll och termistor, stöder enkelläge/polarisationsupprätthållande fiberutgång, med typisk uteffekt på 10mW och centrumvåglängd på 1651nm. Lämplig för fiberkommunikation, fiberavkänning, optiska instrument, och dedikerade ljuskällssystem är det lätt att använda och mycket pålitligt. Kontrollera noggrant drivström, spänning och lödtemperatur, ger ESD-skydd och undvik att överskrida absoluta maxvärden.

Produkt Specifikationer-1651nm DFB fiberkopplad laserdiod

Produkt Funktioner-1651nm DFB fiberkopplad laserdiod

● Stöder SMF-28e eller PMF-1550 fiberkoppling, FC/APC-kontakt;

● 14-stift Fjärilspaket;

● Inbyggd termistor och TEC;

● Bred driftstemperaturområde.

Produkt Applikationer-1651nm DFB fiberkopplad laserdiod

● Optisk fiber kommunikation;

● Optiskt instrument;

● CH4 Metangasanalys;

● Fiberoptisk avkänning.

Produkt Detaljer-1651nm DFB fiberkopplad laserdiod

● Paketritning & PIN-OUT Definition(Enhet:mm)-1651nm DFB Fiber Kopplad laserdiod

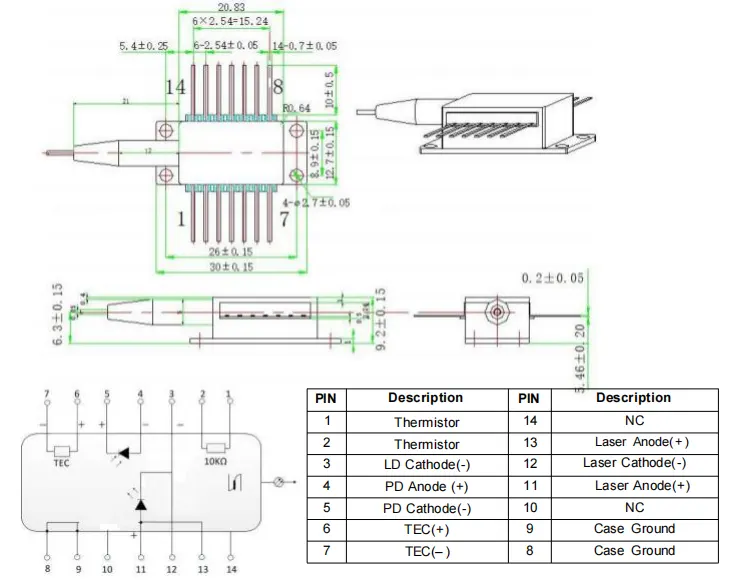

>>>Typ 1 pin-out

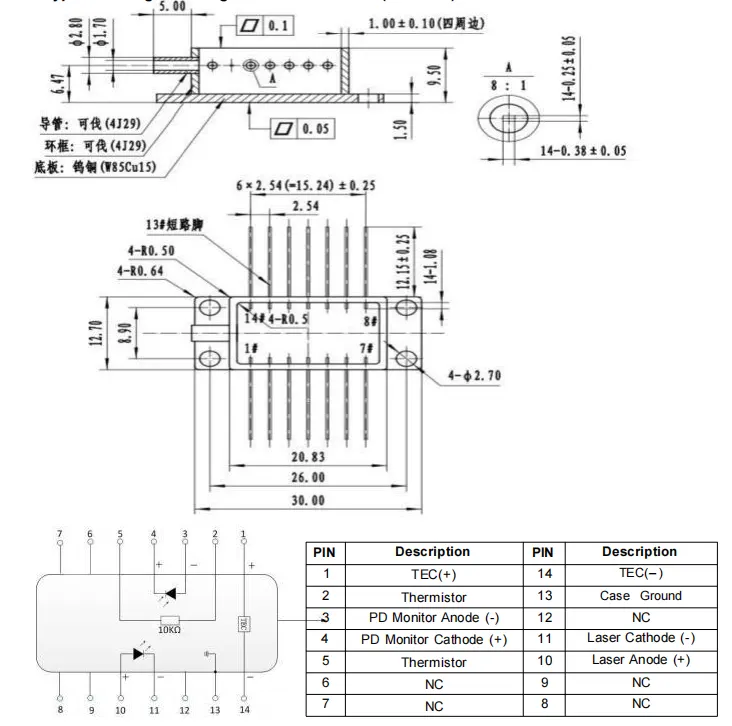

>>>Typ 2 pin-out

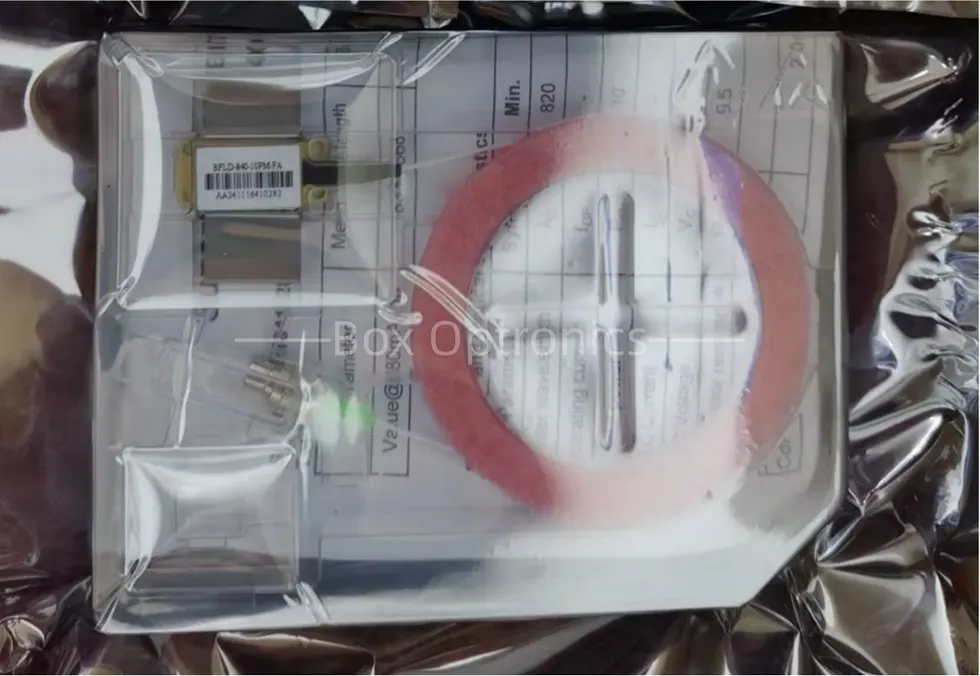

● Förpackningsexempel

*Fristående enhet; ingen inbyggd drivrutin (extern drivrutin tillval).

Beställning information-1651nm DFB fiberkopplad laserdiod

t.ex.: BFLD-1651-10SM-FA2

(Beställningsinformation: 1651nm DFB Fiber Coupled Laser Diode, 14-pin butterfly paket, med SM-fiber, FC/APC-kontakt, typ 2-stift).

Datablad-1651nm DFB Fiberkopplad laserdiod

Datablad

1. Villkor för offert och betalning-1651nm DFB fiberkopplad laserdiod

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid-1651nm DFB Fiberkopplad laserdiod

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes-1651nm DFB fiberkopplad laserdiod

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara ordentligt jordad.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning av chipet och överbelastning.

Kvalitetssäkring och Service efter försäljning-1651nm DFB fiberkopplad laserdiod

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
