1550nm DFB 100KHz BTF Narrow Linewidth Laser

Innehållsförteckning

1. Introduktion av 1550nm DFB 100KHz BTF Narrow Linewidth Laser

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

1550nm DFB 100KHz BTF Narrow Linewidth Laser är designad för applikationer med hög precision som kräver ultrastabila, smalbandiga ljuskällor. Denna laser fungerar vid en våglängd på 1550nm och har en <100KHz linjebredd, >50mW uteffekt. Den är idealisk för WDM (Wavelength Division Multiplexing) system, fiberoptisk avkänning och testutrustning som kräver låg linjebredd och hög spektral renhet. Under drift avger denna enhet en högintensiv laserstråle. Titta inte direkt in i fiberänden; gör kan därför orsaka ögonskador.

Produkt Specifikationer

Produktegenskaper

● Multi-Quantum Tja (MQW);

● Hög uteffekt >50mW;

● 14-stift BTF-paket med TEC, termistor och optisk isolator.

Produktapplikationer

● Lidar;

● Laboratoriet smalt linjebredd ljuskällor och optisk test;

● Optisk fiber kommunikation;

● Optisk fibersensor.

Produkt Detaljer

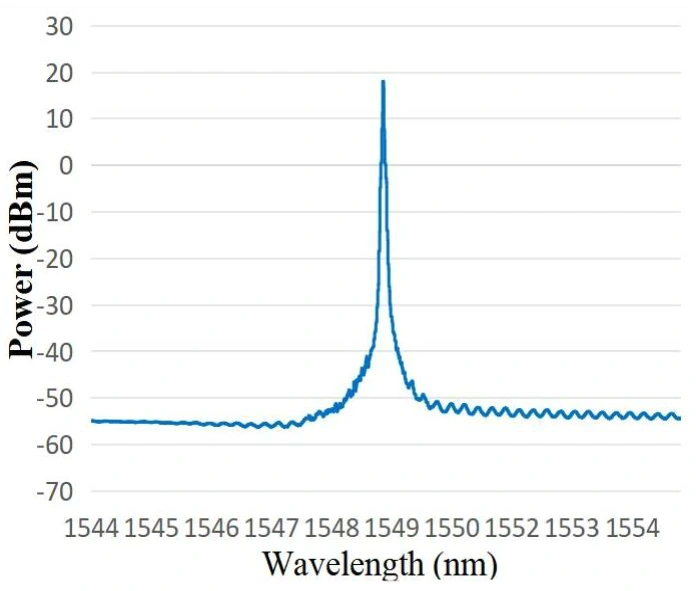

● Typiskt spektrum: 1549,38nm, WL-tolerans kan vara 1550+/-2nm.

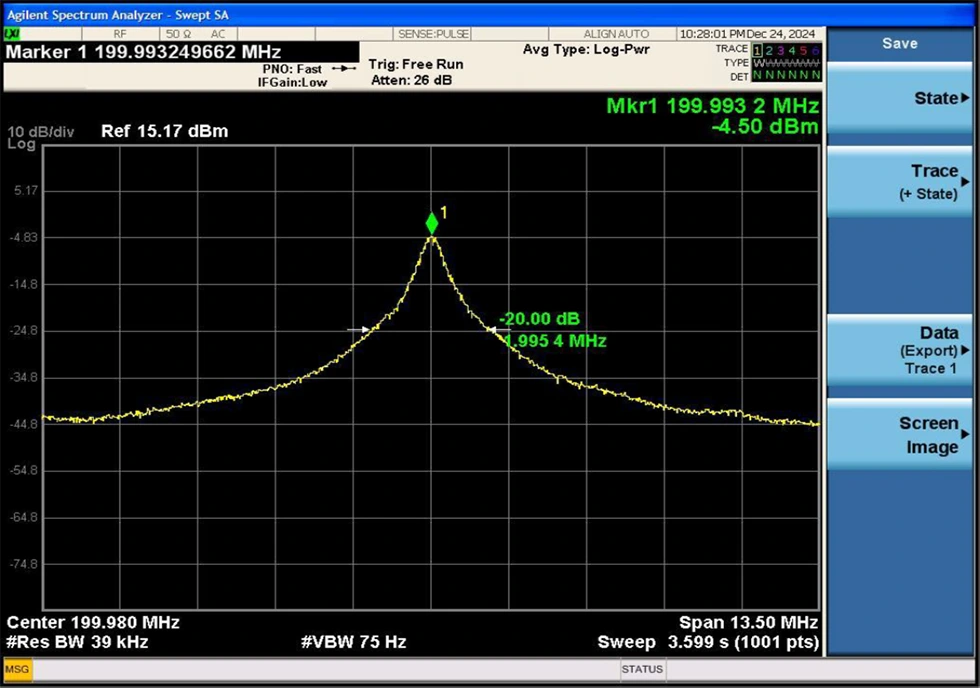

● Typisk linjebredd: 3dB spektral linjebredd <100 KHz (lika 20dB linjebredd / 20)

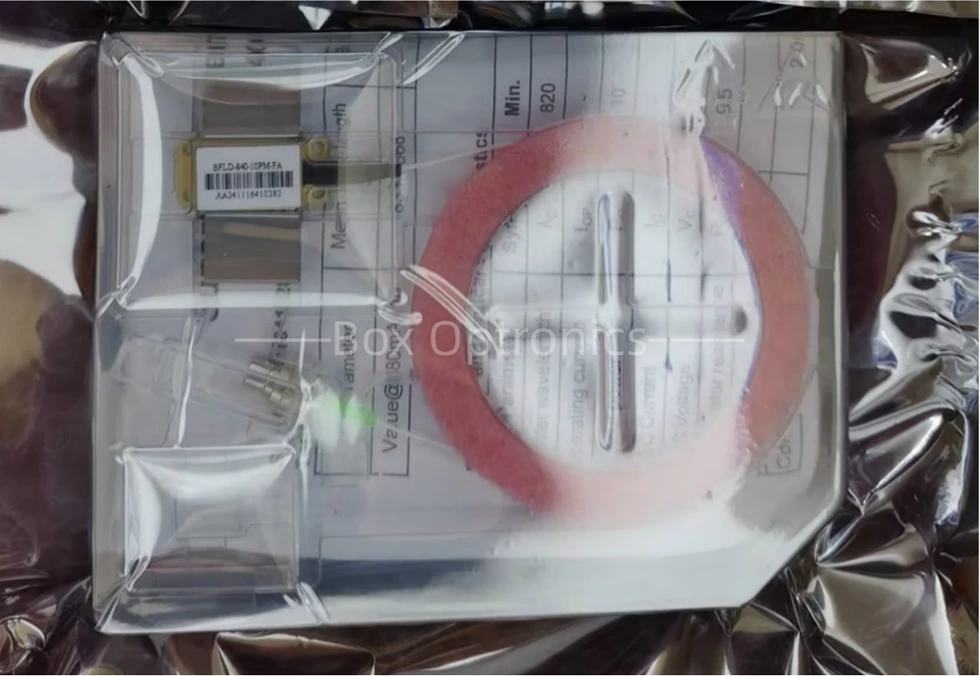

● Förpackningsexempel

*Fristående enhet; ingen inbyggd drivrutin (extern drivrutin tillval).

Beställningsinformation

t.ex.: BNLD-1550-11HSM-FA2

(Beställningsinformation: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW uteffekt, med SM-fiber, FC/APC-kontakt, typ 2-stift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Verifiera stabiliteten hos produktens driftkrets för att förhindra skada orsakad av pulsströmmar.

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara korrekt jordad.

● När du använder enheten, följ noggrant driftspänningen och aktuella intervall som anges i databladet. Nyckelparametrar – inklusive Ith (Tröskelström), Iop max (Maximum Driftström), Vop max (Maximum Driftspänning) och λc (centervåglängd)—bör refereras specifikt i testrapporten som tillhandahålls vid tidpunkten för leverans. Obs: Drift över de absoluta maxvärdena kan orsaka permanent skada på enheten.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
