1550nm 3kHz fiberlaser med ultrasmal linjebredd

Innehållsförteckning

1. Introduktion av 1550nm 3kHz fiberlaser med ultrasmal linjebredd

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser som använder erbiumdopad fiber DFB-laserkavitetsstruktur, med CW-utgång effekt 50/100/200/500/1000mW valfritt, 3dB bandbredd mindre än 3kHz, våglängd stabil utan lägeshoppning. Den stöder bänk- och modulkonfigurationer med ett RS232-kommunikationsgränssnitt och övervakningsprogramvara för systemet integration. Lämplig för distribuerad avkänning och så vidare.

Produkt Specifikationer

Produktegenskaper

● Spektral linjebredd ≤3 KHz;

● Helt fiber DFB-resonanshålighet;

● Våglängd stabil utan lägeshoppning;

● DB9 Kvinnlig (RS232) kommunikation för enkel integration.

Produktapplikationer

● LiDAR;

● Akustisk sensorer, hydrofoner;

● Fiber Optisk distribuerad avkänning.

Produktdetaljer

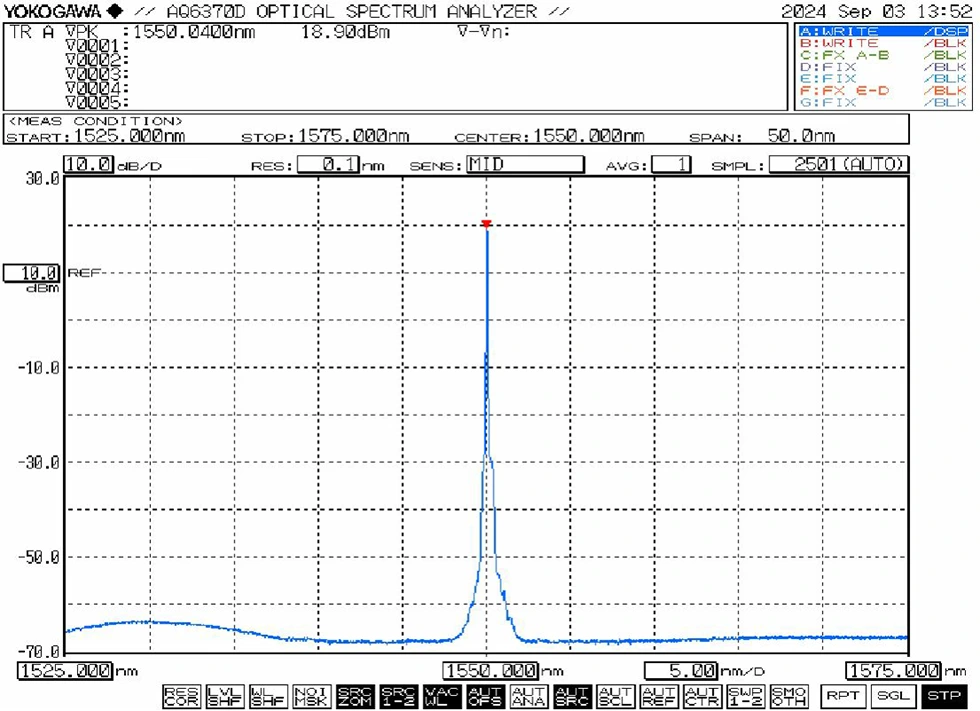

● Typiskt spektrum: 1550nm

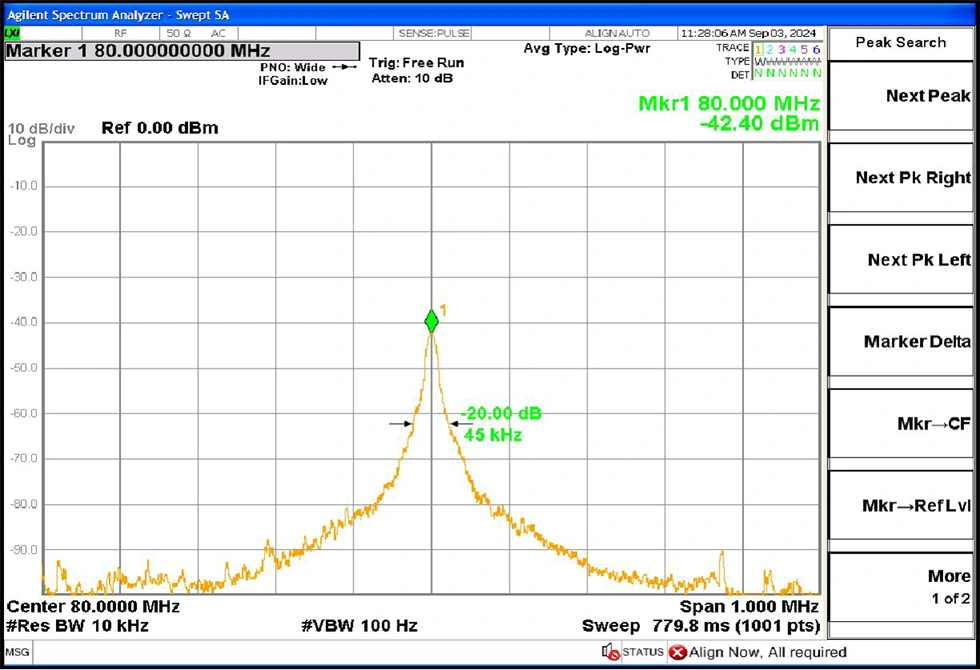

● Typisk linjebredd: 3dB spektral linjebredd≤3 KHz (lika 20dB linjebredd / 20)

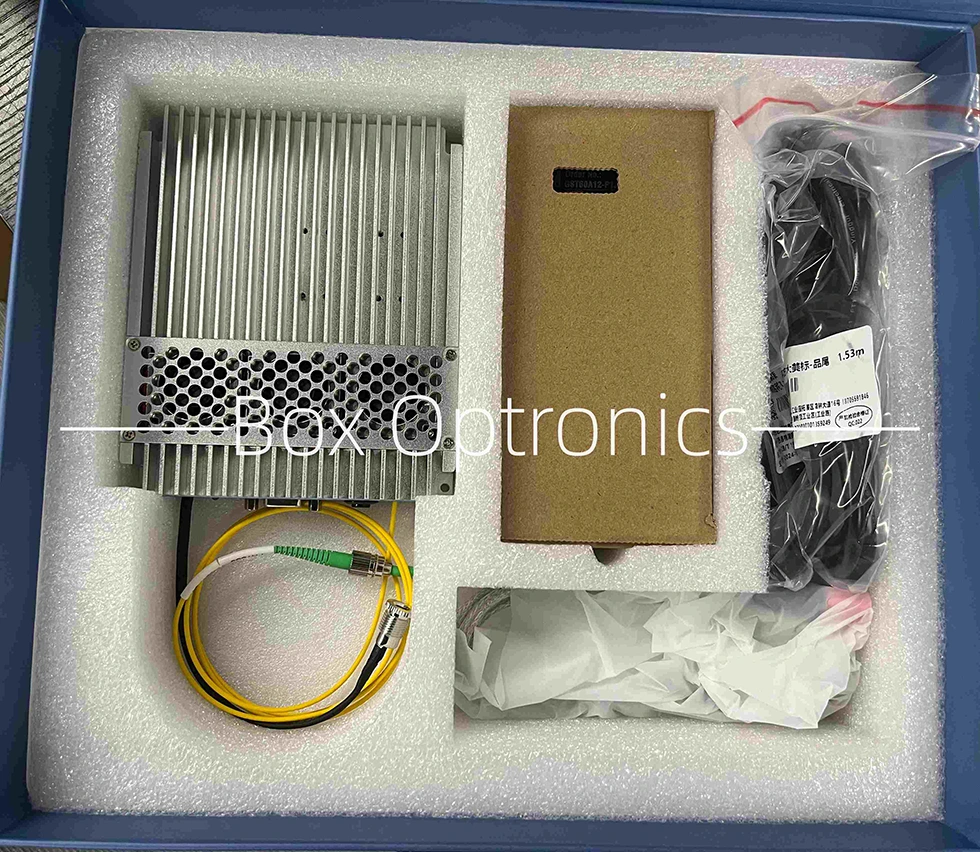

● Förpackningsexempel

Operation Steg

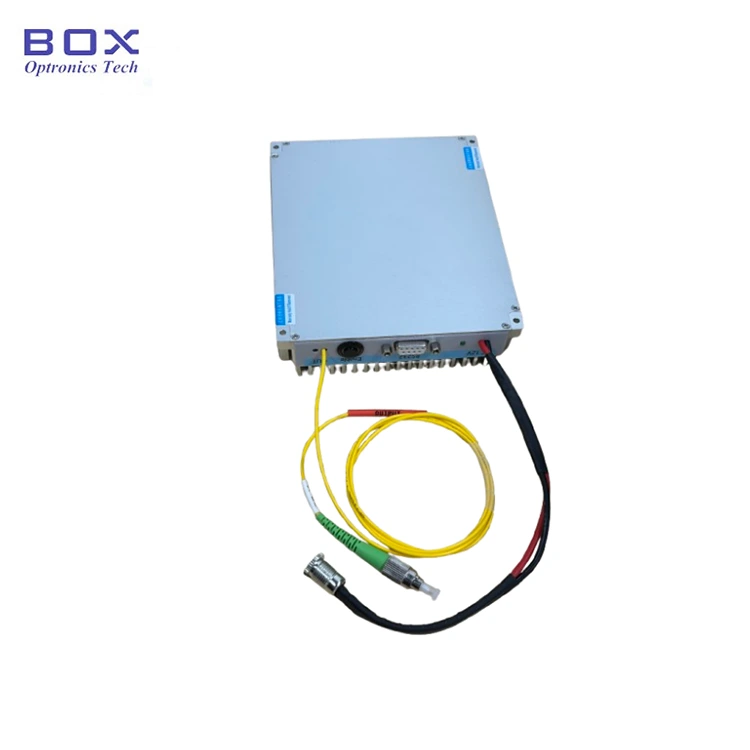

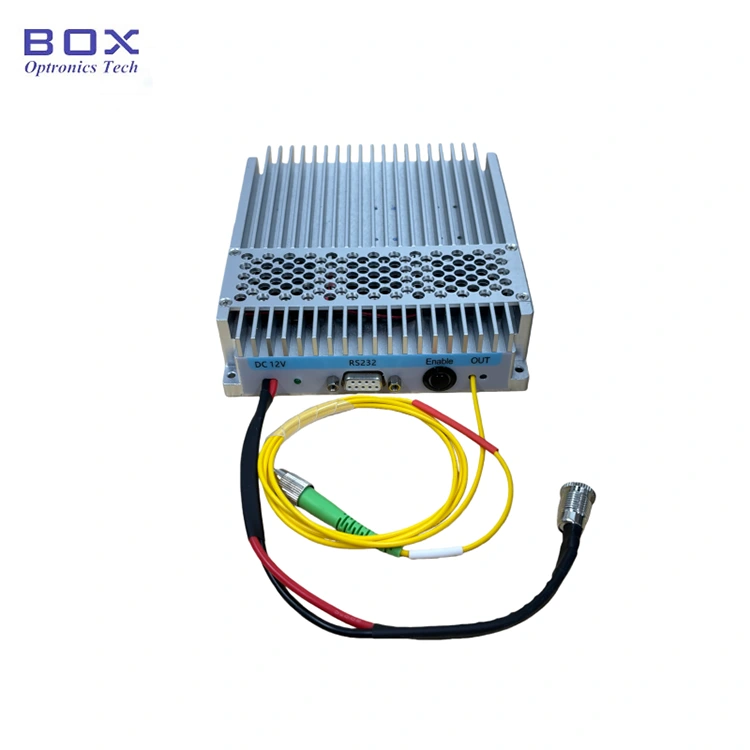

1.Utseende: Modulen inkluderar en strömkontakt, strömindikator, RS232 kommunikationsgränssnitt, utgångsaktiveringsomkopplare och laserutgångsfiberport.

2.Ström Försörjning: Strömporten använder ett standard DC5,5×2,1 mm-gränssnitt. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. En U-formad kontakt strömkabel för anslutning till en switch strömförsörjning finns tillgänglig på begäran vid köptillfället.

3.Ansluter den fiberoptiska bygeln: Ta bort dammlocket från fiberkontakt, inspektera ändytan för kontaminering eller skada och se till renhet innan du ansluter till andra fiberenheter eller testutrustning. För högeffektsmodeller, fusionsskarvning rekommenderas.

4.Ansluter modulen till en värddator: Använd den medföljande USB-RS232 seriell datakabel för att ansluta modulen till datorn. Installera dedikerad seriell drivrutin (tillhandahålls av tillverkaren) för att möjliggöra kommunikation. Utan drivrutinen kan värdprogramvaran inte ansluta till modulen.

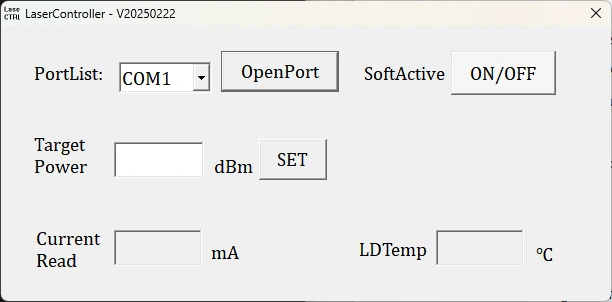

5. Programvara: Värdprogramvaran tillåter justering av uteffekt och styrning av laserutgång via "SoftActive" button. Programvaran visar inställd pumpström, utgång ström- och temperaturövervakningsstatus.

6.Parameterminne:Inställningar och status som konfigurerats via programvaran sparas automatiskt i modulens internminne. Ingen värddatoranslutning krävs om parametrar inte gör det behöver modifieras.

Beställning information

t.ex.: NLFL-1550-50-T-SM-M

(Beställningsinformation: 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, 50mW uteffekt, effektjusterbar, SM-fiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

1. Användningsanmärkningar och underhåll-1550nm 3kHz ultrasmal linjebredd Fiberlaser

● Undvik frekvent in-/urkoppling av fiberkontakter för att förhindra dammansamling och skador på ändsidan.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. Lock oanvända kontakter med dammlock.

● Förvara utrustningen i en torr, fuktfri miljö.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
