1030nm 200mW 100KHz DFB Butterfly Laser Diode

Innehållsförteckning

1. Introduktion av 1030nm 200mW 100KHz DFB Butterfly Laser Diode

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

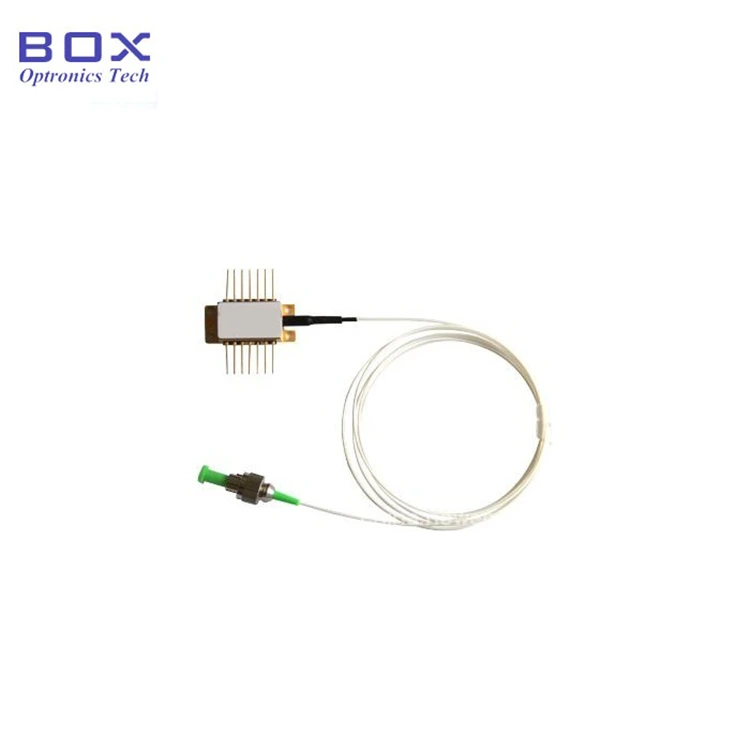

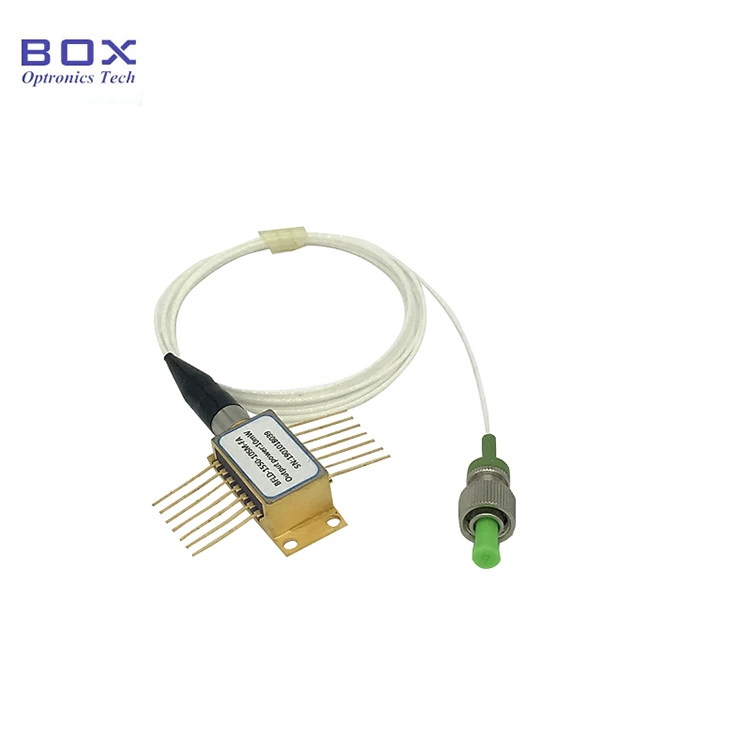

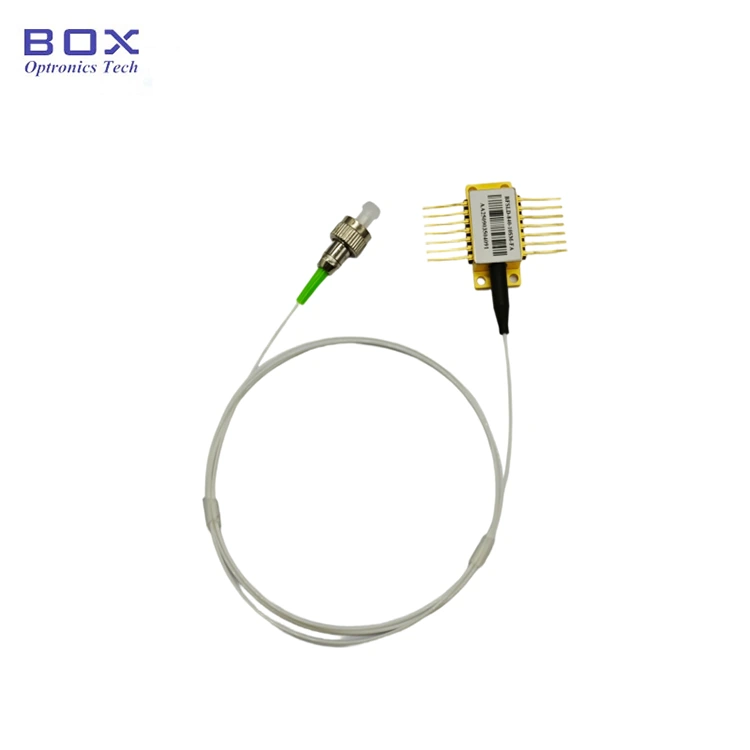

Detta är en 1030nm 200mW 100KHz DFB Butterfly Laser Diod, med +/-2 nm våglängdstolerans, ett 14-stifts standard fjärilspaket, och PM980 fiber. Den har en hög uteffekt och en smal linjebredd, och integrerar TEC och termistor. Lämplig för optisk avkänning och bildbehandling. Snälla använd den under ESD-skydd.

Produkt Specifikationer

Produktegenskaper

● PM980 fiber pigtail;

● 200mW hög uteffekt;

● Under 100 kHz smal linjebredd;

● 14-stift BTF-paket med TEC, termistor och Övervaka PD.

Produktapplikationer

● Lidar;

● Fiberoptisk avkänning;

● Spektroskopi;

● Frökälla för lasrar.

Produkt Detaljer

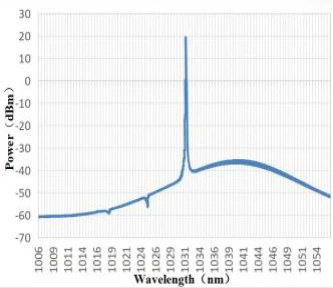

● Typiskt spektrum: 1030nm, +/-2nm våglängdstolerans.

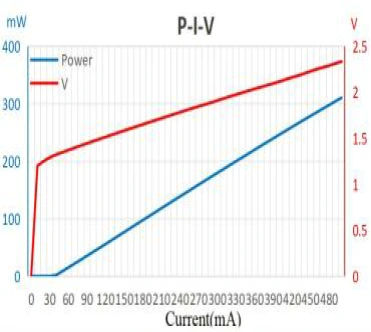

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

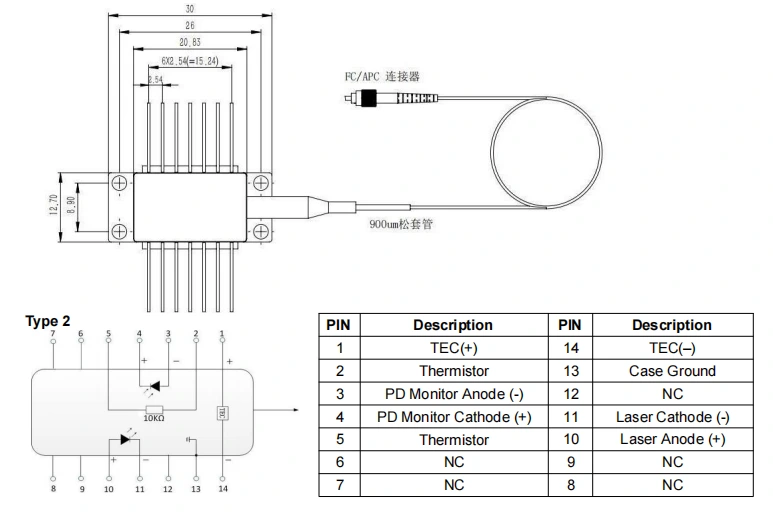

● Paketritning & PIN-OUT-definition (Enhet:mm)-1030nm 200mW 100KHz DFB Butterfly Laser Diode

● Vanliga frågor

(1) Är det möjligt att ändra våglängden genom att justera strömmen? Vad är räckvidden?

--Ja. Den nuvarande våglängdskoefficienten är 0,01 nm/mA, och temperaturvåglängdskoefficienten är 0,1 nm/℃. Det justerbara WL-området är runt ~centrum WL+/- 1 nm.

(2) Hur lång är pigtailen?

--1,2+/-0,1 meter.

(3) Vad är effektregleringsområdet?

--10~100 %

Beställning information

t.ex.: BNLD-1030-2HPM-FA

(Beställningsinformation: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, med PM980 fiber, FC/APC-kontakt, pumpstift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● Laserstrålningsrisk: När enheten är i drift sänder den ut en högintensiv laserstråle. Titta inte direkt på fiberänden, eftersom detta kan orsaka ögonskada.

● ESD-skydd: Den här enheten är elektrostatisk känslig. Därför måste strikta antistatiska skyddsåtgärder hållas vid förpackning, transport och användning. Dessutom försiktighetsåtgärder bör vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan bli följden vid permanent skada på enheten (t.ex. se till att utrustningen jordas och bära ett antistatiskt handledsband).

● Fiber- och enhetshantering: Optisk fibrer är ömtåliga. Dra inte i enheten med fibern. När du sätter in eller ta bort enheten från dess uttag, utsätt inte för tryck på eller dra i den hylsa på baksidan av enhetens hölje. För enheter utrustade med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller borttagning.

● Krav på stiftlödning: Om stiften behöver lödas, får lödtemperaturen inte överstiga 260°C, och den lödtiden får inte överstiga 10 sekunder. Var särskilt uppmärksam på följande: under lödningsprocessen måste enheten vara i en strömlös tillstånd, och lödkolven måste vara ordentligt jordad.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
