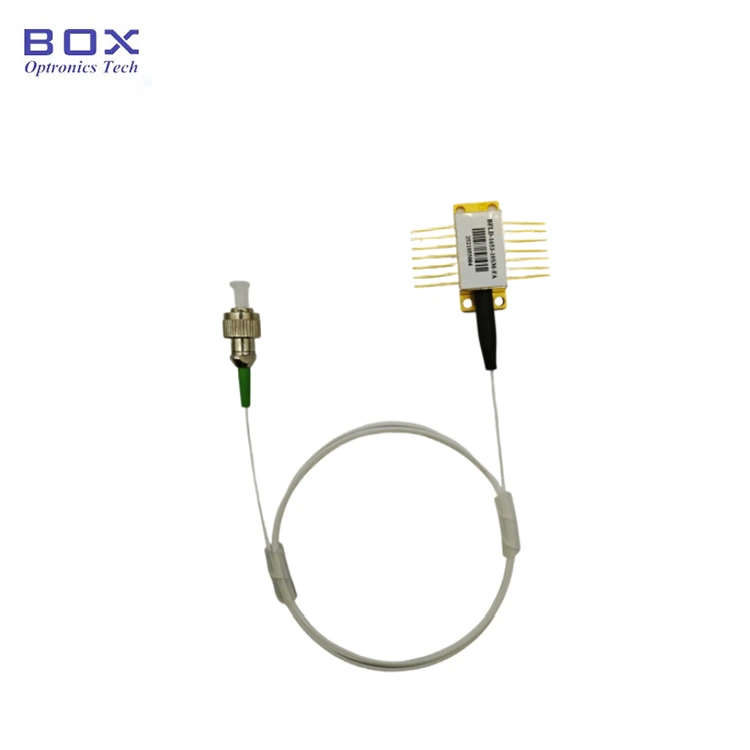

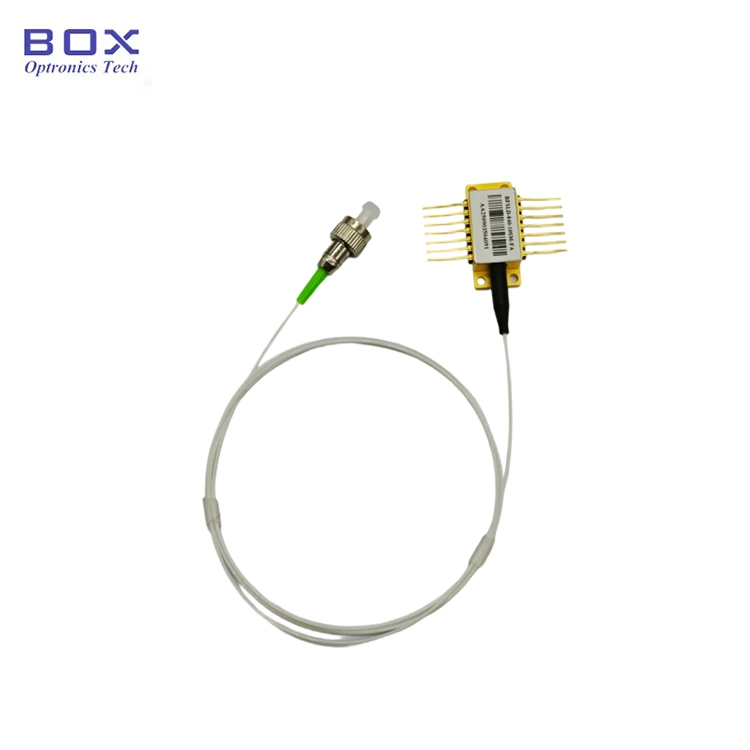

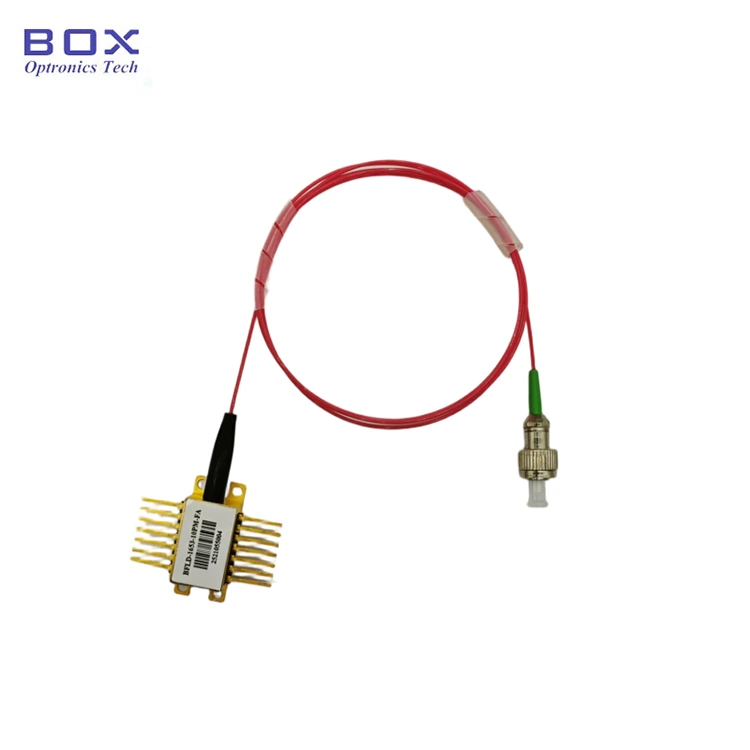

1310nm DFB 100KHz BTF Narrow Linewidth Laser

Innehållsförteckning

1. Introduktion av 1310nm DFB 100KHz BTF Narrow Linewidth Laser

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

1310nm DFB 100KHz BTF Narrow Linewidth Laser är en högpresterande laser designad för applikationer i Lidar, vindradar, optisk fiberavkänning och sammanhängande kommunikation. Den har en uteffekt upp till 100mW, en 3dB bandbredd på mindre än 100kHz och en låg tröskelström. Tillval med SM/PM-fiber, bred driftstemperatur och hög tillförlitlighet. Använd under ESD-skydd och kontrollera frekvensomriktarens ström och temperatur strikt och undvik överströmsskador.

Produkt Specifikationer

Produktegenskaper

● SMF-28e eller PM1310 pigtail;

● Uteffekt >100mW

● Smal linjebredd <100KHz;

● 14-stift BTF-paket med TEC, optisk isolator, och övervaka PD.

Produktapplikationer

● Lidar;

● Vindradar;

● Optisk fiberavkänning;

● Sammanhängande kommunikation.

Produkt Detaljer

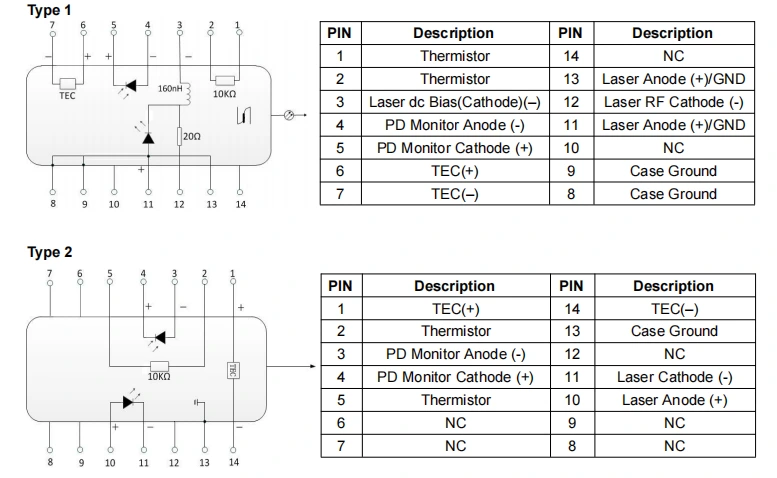

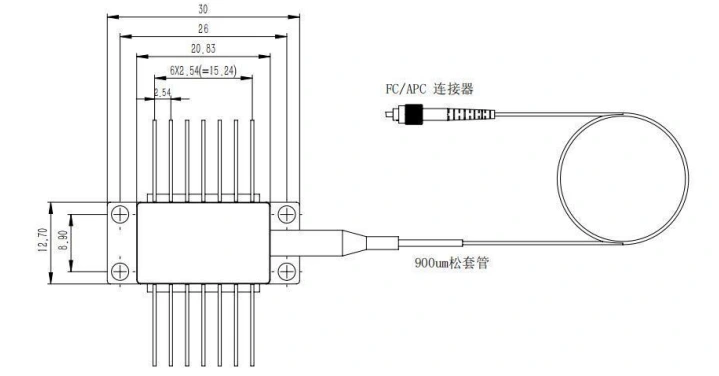

● Paketritning & PIN-OUT Definition (Enhet:mm)-1310nm DFB 100KHz BTF Narrow Linewidth Laser

● Vanliga frågor

(1) Är det möjligt att ändra våglängden genom att justera strömmen? Vad är räckvidden?

--Ja. Den nuvarande våglängdskoefficienten är 0,01 nm/mA, och temperaturvåglängdskoefficienten är 0,1 nm/℃. Det justerbara WL-området är runt ~centrum WL+/- 1 nm

(2) Vad är linjens bredd? Ger du en normal linjebredd LD?

--3dB linjebredd är mindre än 100kHz. MHz-nivå LD är tillgänglig.

(3) Vad är effektregleringsområdet?

--10~100 %

(4) Tillhandahåller du ett skyddande fiberrör och fiberkontakt?

--Ja. 900um löst rör och FC/APC, SC/APC eller andra kontakter är valfritt.

Beställning information

t.ex.: BNLD-1310-11HPM-FA

(Beställningsinformation: 1310nm DFB 100KHz BTF Narrow Line width Laser, 100mW uteffekt, med PM-fiber, FC/APC-kontakt, typ 1 pin-out).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara korrekt jordad.

● Under uppstartsprocessen, applicera aldrig en hög ström direkt, som detta riskerar att skada chipet. Slå istället på enheten på en aktuell nivå nära chipets tröskel, och sedan gradvis öka strömmen i small steg tills önskad nivå nås.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning av chipet och överbelastning.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
