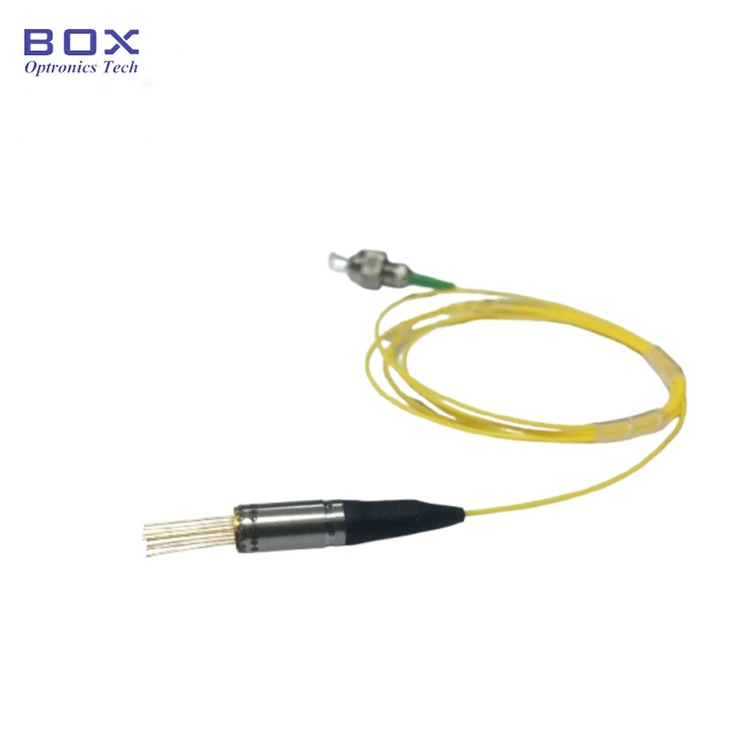

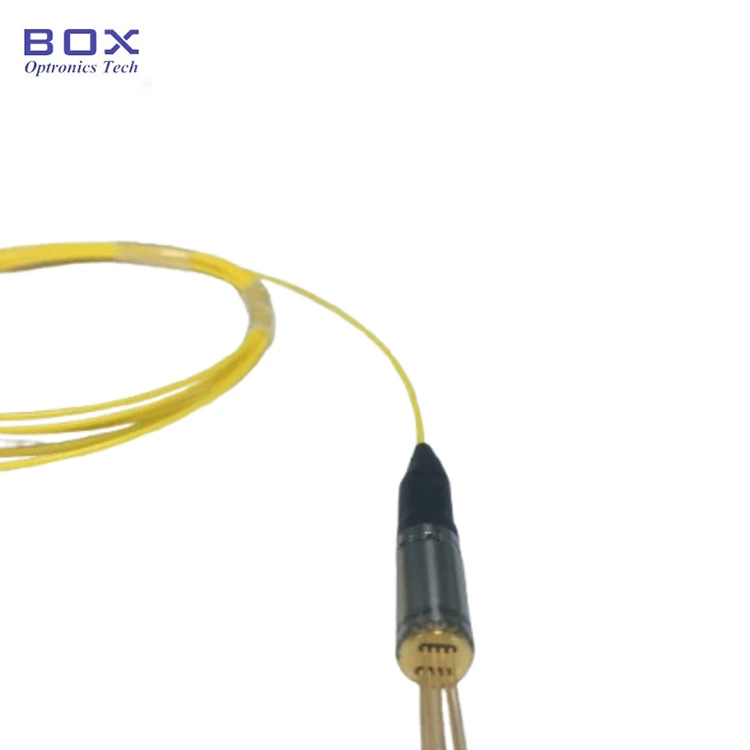

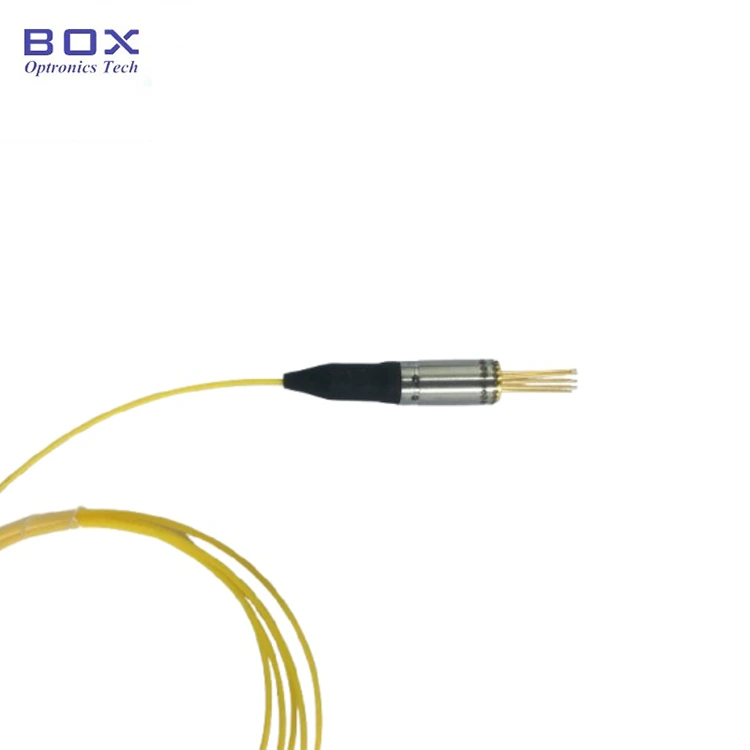

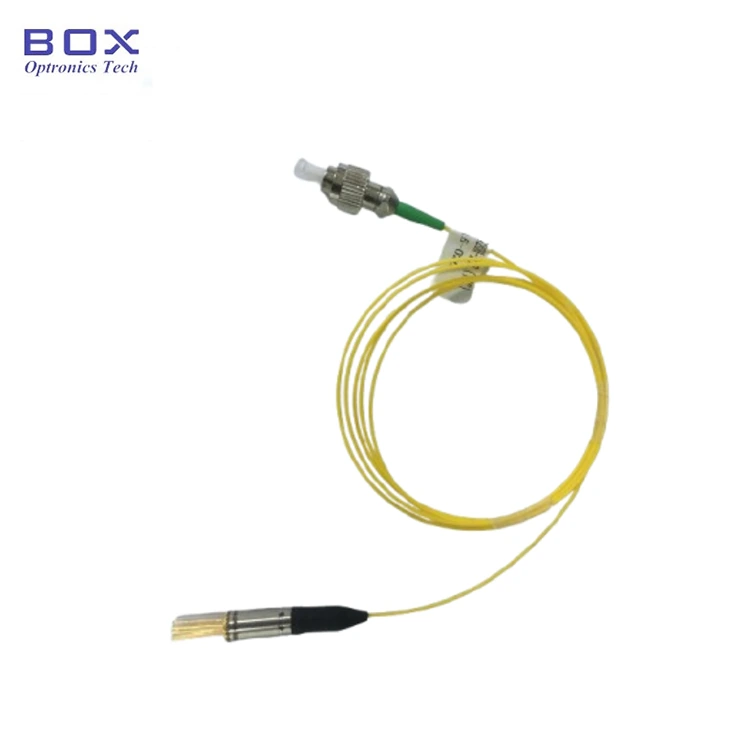

1550nm DFB-laser med smal linjebredd och koaxial pigtailed

Produktöversikt-1550nm DFB-laser med smal linjebredd, koaxial pigtailed

1550 nm Narrow-Linewidth Coaxial Pigtailed DFB Laser från Box Optronics är en TEC-kyld distribuerad feedbacklaser designad för LiDAR-avståndssystem och autonoma körtillämpningar. Den fungerar vid en centrumvåglängd på 1550 nm och ger ≥2mW optisk uteffekt genom singelmodsfiber och en spektral linjebredd på ≤500kHz, mätt med självheterodynmetoden. Lasern integrerar en termoelektrisk kylare (TEC), termistor, InGaAs PIN-monitorfotodiod och optisk isolator i ett kompakt koaxialpaket med en FC/APC eller SC/APCfiber pigtail.

Nyckelfunktioner -1550nm DFB-laser med smal linjebredd, koaxial pigtailed

· Centervåglängd: 1550nm, +/-3nm WL-tolerans

· Smal spektral linjebredd: ≤500kHz (självheterodyn mätmetod)

· Optisk uteffekt: 2mW minimum (SM-fiberutgång)

· Inbyggd optisk isolator: ≥30dB isolering

· Integrerad termoelektrisk kylare (TEC) och termistor

· Inbyggd InGaAs PIN-monitorfotodiod

· Lågt brus, låg distorsion

· Hög tillförlitlighet och lång livslängd

Typiska applikationer -1550nm DFB-laser med smal linjebredd, koaxial pigtailed

· FMCW LiDAR-system för autonom körning och ADAS

· Koherent LiDAR för samtidig mätning av räckvidd och hastighet

· LiDAR-system för 3D-bilder och autonom navigering

· Industriella LiDAR-system för robotik, AGV-navigering och automation

· Koherenta testsystem för optisk kommunikation och optisk mätutrustning

· Distribuerade fiberoptiska avkänningssystem

· Optisk frekvensdomänreflektometri (OFDR)

· Fotonisk forskning och koherent detektionsexperiment i laboratorier

· OEM-integrering i LiDAR-moduler, fordonssensorer och industriell avkänningsutrustning

Produktspecifikationer -1550nm DFB-laser med smal linjebredd, koaxial pigtailed

Absoluta maxvärden (Tc = 25°C)

Optisk-elektriska egenskaper (Tc = 25°C)

TEC och termistoregenskaper

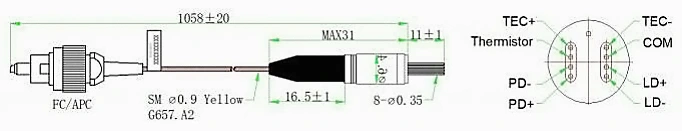

Definition av paket och stift

Pakettyp: Koaxialt hermetiskt paket med TEC

Inbyggda komponenter: Optisk isolator, termoelektrisk kylare (TEC), termistor, InGaAs PIN-monitorfotodiod

Beställningsinformation -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Modellnomenklatur

BLD - X XX XX X - X XX (XX)

Exempel: BLD-ND5502H-IFA(TEC)

Datablad -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Datablad

Vanliga frågor (FAQ)

F: Vad betyder "smal linjebredd" och varför är det viktigt för LiDAR?

S: Spektral linjebredd avser bredden på laserns optiska frekvensspektrum. Denna laser ger en linjebredd på < 500 kHz, mätt med själv-heterodynmetoden. En smalare linjebredd resulterar i allmänhet i en längre koherenslängd, vilket är viktigt för koherenta detektionstekniker som FMCW LiDAR.

I FMCW LiDAR-system interfererar de överförda och reflekterade optiska signalerna för att generera en slagsignal som används för mätning av avstånd och hastighet. En laser med smal linjebredd hjälper till att upprätthålla koherens, reducera fasbrus och förbättra mätkänsligheten i applikationer med lång räckvidd och hög upplösning.

F: Vad är skillnaden mellan denna koaxiala laser med smal linjebredd och en fjärilsförpackad DFB-laser?

S: Den primära skillnaden är paketets formfaktor. Denna produkt använder ett kompakt koaxialpaket med integrerad TEC, termistor, monitorfotodiod och optisk isolator, vilket gör den lämplig för utrymmesbegränsade LiDAR-moduler och fiberkopplad OEM-integration.

Fjärilsförpackade DFB-lasrar ger vanligtvis fler elektriska gränssnitt och högre flexibilitet för laboratoriesystem, telekomutrustning och applikationer som kräver anpassade termiska eller elektriska konstruktioner.

Det lämpliga paketet beror på systemkraven, inklusive storlek, termisk hantering, elektriskt gränssnitt och integrationsmetod.

F: Är våglängden på 1550nm ögonsäker för LiDAR för bilar?

S: 1550 nm våglängdsregionen anses generellt vara mer ögonsäker för LiDAR-applikationer jämfört med kortare våglängder som 905 nm. Vid cirka 1550 nm minskar absorption av ögats främre struktur avsevärt näthinneexponering, vilket gör att LiDAR-system kan uppnå högre tillåtna optiska effektnivåer enligt tillämpliga lasersäkerhetsstandarder.

Den slutliga ögonsäkerhetsklassificeringen beror på den kompletta systemdesignen, inklusive uteffekt, stråldivergens, moduleringsformat, exponeringslängd och överensstämmelse med standarder som IEC 60825.

F: Vad är den minsta beställningskvantiteten (MOQ)?

S: MOQ är 2 st.
