980nm pumpdiodlasermodul med inbyggda drivkretsar

Innehållsförteckning

1. Introduktion av 980nm pumpdiodlasermodul med inbyggda drivkretsar

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Standardtillbehör

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

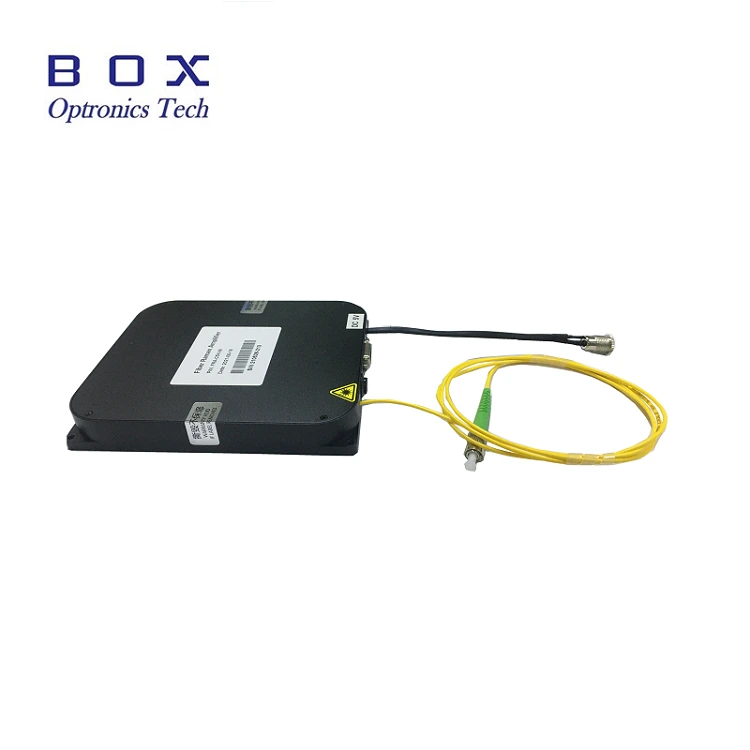

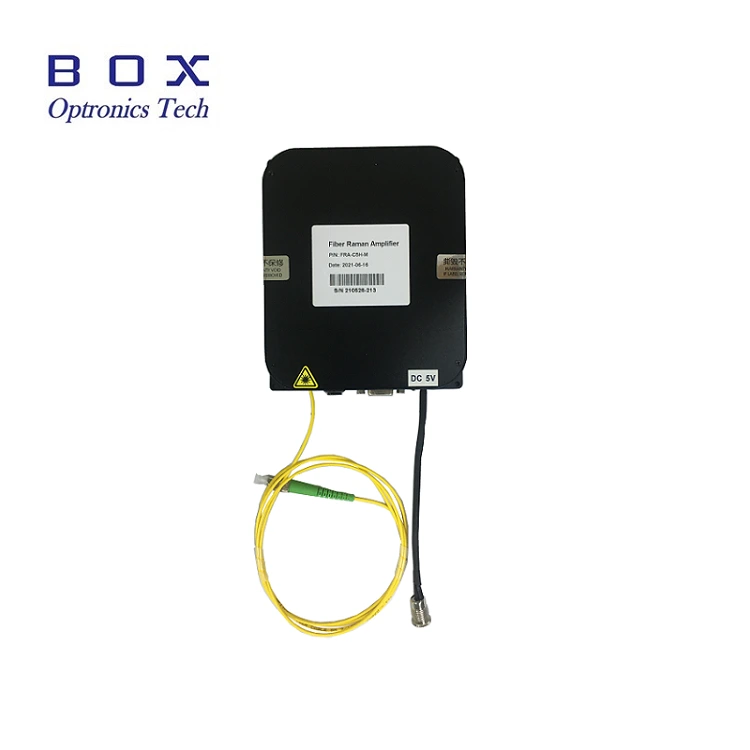

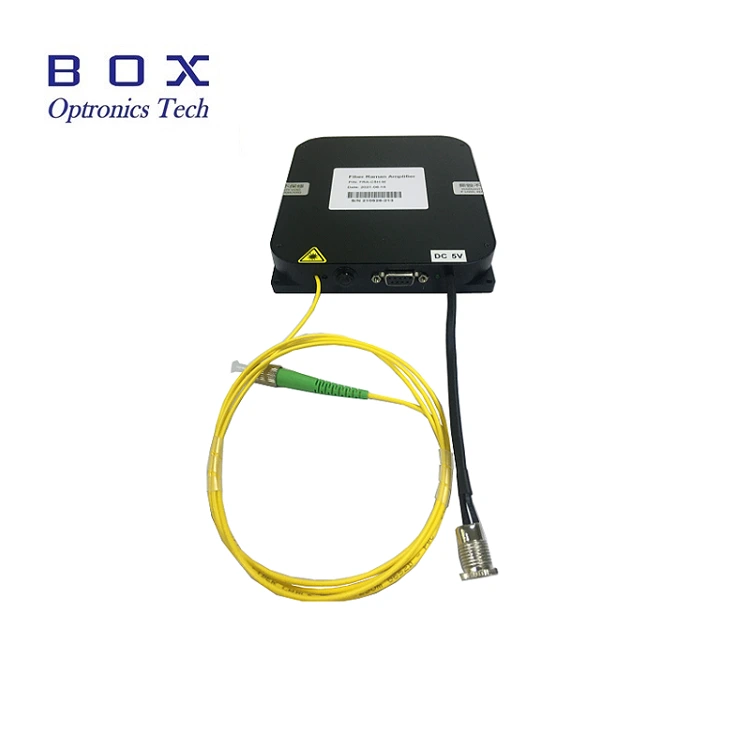

Produktintroduktion

980nm pumpdiodlasermodul med inbyggd drivning Kretsar är speciellt utformade för optisk kommunikation, fiberförstärkning, och icke-linjär optikforskning. Den integrerar ett laserchip, drivkrets, temperaturkontrollskyddsenhet, och fiberutgångsstruktur i ett, med nr extern enhet krävs, plug-and-play. 200mW/ 400mW/ 600mW finns tillgängliga. SM fiber och PM-fiber är valfria. 1 års garanti. När du använder laserkällan modul under lång tid, var noga med att överväga värmeavledning. Placera modul på en kylfläns.

Produkt Specifikationer

Produktegenskaper

● Inbyggda integrerade drivkretsar, inga externa förarkort krävs.

● Kompakt och liten storlek, lämplig för integration och enkel installation.

● Kraft och spektral stabilitet.

● Kommunikationsgränssnittet är kompatibelt.

Produktapplikationer

● Pumpkälla för fiberförstärkare (EDFA).

● Laseravkänningsutrustning.

● Optisk fiberkommunikationsöverföring system.

● Biologisk detektion.

Produktdetaljer

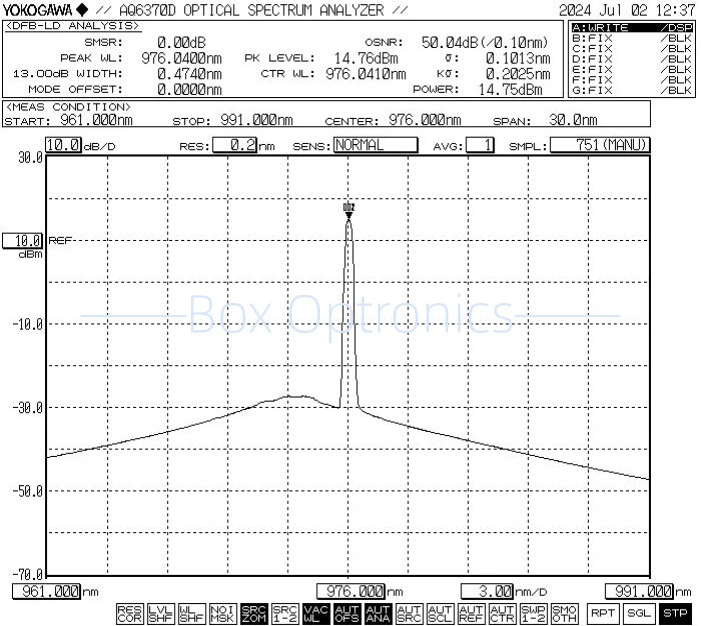

● Typiskt spektrum: 976nm

● Standardtillbehör

Driftssteg

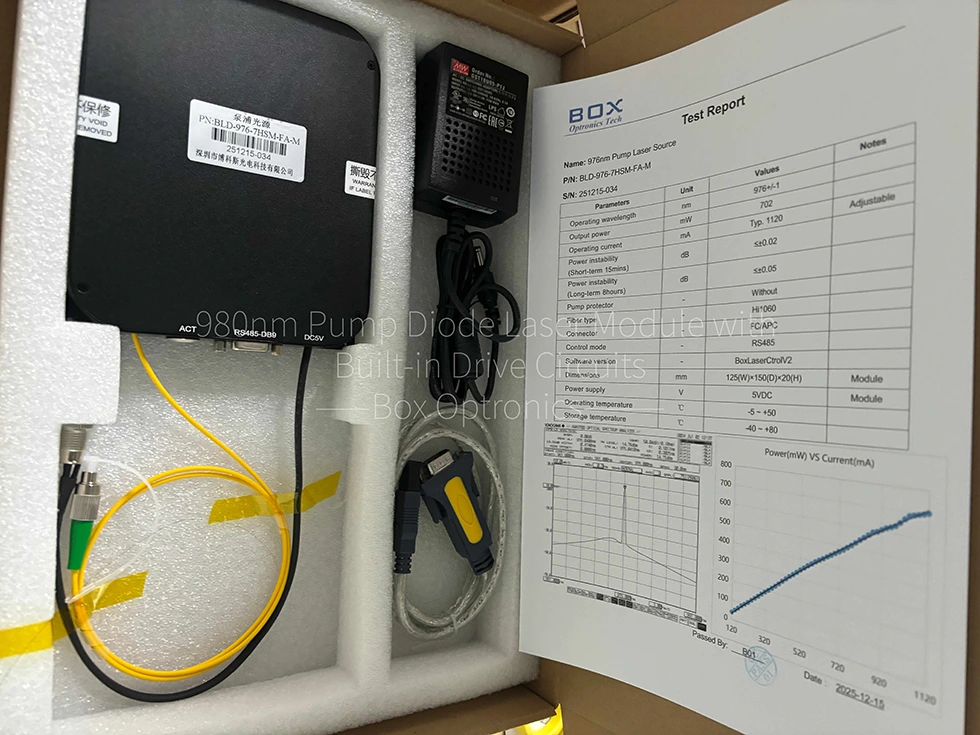

Steg 1.Uppackning: Kontrollera före montering om alla tillbehör är kompletta, inklusive pumplasermodul, USB datakabel, nätadapter, testrapport osv.

Steg 2. Strömförsörjning: Ansluten till en DC växlande strömförsörjning eller en reglerad strömförsörjning som uppfyller deras effekt försörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)

Steg 3. Ansluta utgångsfiber: Öppna dammlock vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4.Anslut till värddatorn: Använd USB-RS485 DB9-datakabeln för att ansluta 980nm pumpdiodlasermodulen med Inbyggda drivkretsar och datorn; datorn måste först installera en dedikerad serieportdrivrutin för att identifiera USB-RS485 serieportens datakabel, annars kan inte värddatorns programvara och ljuskällemodulen vara det korrekt ansluten och kommunicerad. Fråga Box Optronics efter drivrutinen.

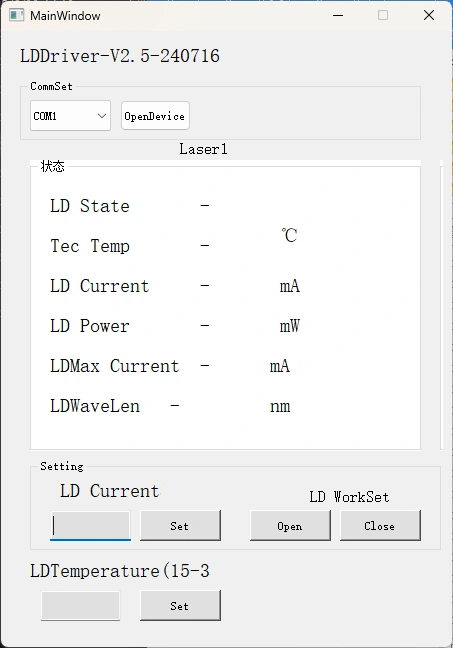

Steg 5. Kontrollmjukvara: Box Optronics tillhandahåller det seriella kommandot eller PC-mjukvaran till kontrollera LD-strömmen och LD-temperaturen för 980nm pumpdiodlasermodulen med inbyggda drivkretsar. Välj rätt port, ställ in aktuell och temperatur och klicka sedan på öppna-knappen. (För att förhindra skador, rampa upp enheten ström långsamt vid första drift. Applicera inte fullström omedelbart.)

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla ur fiberanslutningen.

Beställningsinformation

t.ex.: BLD-976-6HSM-FA-MP1

(Beställningsinformation: 980nm pumpdiodlasermodul med inbyggd Drivkretsar, 976nm, 600mW uteffekt, med SM Hi1060 fiber, FC/APC kontakt, skydd mot 1064 nm reflekterat ljus, modulpaket).

*Utrustad med ett pumpskydd är uteffektdämpningen 10–15 %.

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Se till att göra det när du använder ljuskällasmodulen under längre perioder överväg värmeavledning och ventilation genom att montera modulen på en värme sjunka.

● Vid uppstart, se först till att både strömbrytaren och nyckelomkopplaren är i läge "av", anslut sedan strömförsörjningen. Vid avstängning, stäng först av nyckelbrytaren; vänta tills indikatorn ljuset har slocknat innan strömförsörjningen kopplas bort. Aldrig direkt slå av strömmen medan utrustningen är i drift.

● Undvik frekvent in-/urkoppling av fiberkontakter för att förhindra dammansamling och skador på ändsidan.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. Lock oanvända kontakter med dammlock.

● Förvara utrustningen i en torr, fuktfri miljö.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.

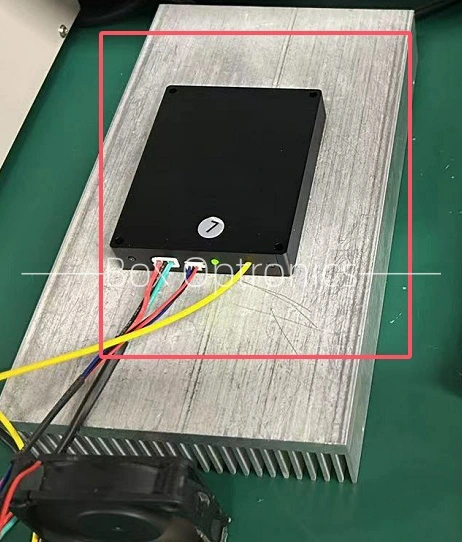

*värmeavledning för långvarig användning
