980nm TEC-kyld pumplaserdiod är en högpresterande optoelektronisk komponent för optisk kommunikation, fiberförstärkare och laserpumpning. Inbyggd TEC-kylning säkerställer stabil effekt. Centrumvåglängderna är 974nm eller 976nm, valfritt. 14-stifts fjärilspaket. 200mW/ 400mW/ 600mW uteffekt. Pigtailed med SM-fiber eller PM-fiber. 12 månaders garanti. Denna enhet är känslig för statisk elektricitet. Antistatiska skyddsåtgärder för enheten måste följas strikt.
|
Parameter |
Symbol |
Min. |
Typ. |
Max. |
Enhet |
Anteckningar |
|
LD Tröskelström |
ITH |
|
45 |
80 |
mA |
CW |
|
Uteffekt |
PF |
|
|
600 |
mW |
Om(BOL)<900mA |
|
LD Framström |
OM |
|
|
1200 |
mA |
PF=märkeffekt |
|
Knäckfri kraft |
PKINK |
450 |
|
|
mW |
>=1,2*Nominell effekt |
|
Böjningsfri ström |
IKINK |
>=1,2*Om(BOL) |
mA |
[1] |
||
|
LD Framspänning |
VF |
|
|
2.5 |
V |
PF=märkeffekt |
|
Centrumvåglängd |
λC |
973 |
974 |
975 |
nm |
Topp, PF=märkeffekt |
|
975 |
976 |
977 |
nm |
Topp |
||
|
Vändning av toppvåglängd |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Spektrumbredd |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spektrumstabilitet |
|
-0,5 |
|
0.5 |
nm |
PF=Nominell effekt, t=60s |
|
Övervaka lyhördhet |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Nominell effekt |
|
Övervaka svarsstabilitet |
|
|
|
20 % |
|
@Alla Drifttemp. |
|
Övervaka mörkström |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC Aktuell |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC-spänning |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC-modulens strömförbrukning |
P |
|
|
5 |
W |
TCASE=75℃ |
|
Kraftstabilitet >20mW 10-20mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Topp-till-topp, t=60s, DC till 50 kHz sampling, TC=25℃ |
|
Spårningsfel |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5~75℃, hänvisat till [2] |
|
Termistorresistans |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25℃ |
|
Termistor B konstant |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
Knäckfri drifteffekt upp till 600mW.
SM-fiber och PM-fiber är tillval.
Fiber Bragg gallerstabilisering.
Integrerad TEC-kylare, termistor och monitordiod.
Fiberförstärkarpumpning.
Avkänning & mätning.
CATV-överföring.
DWDM-system.
Femtosekundsystem.

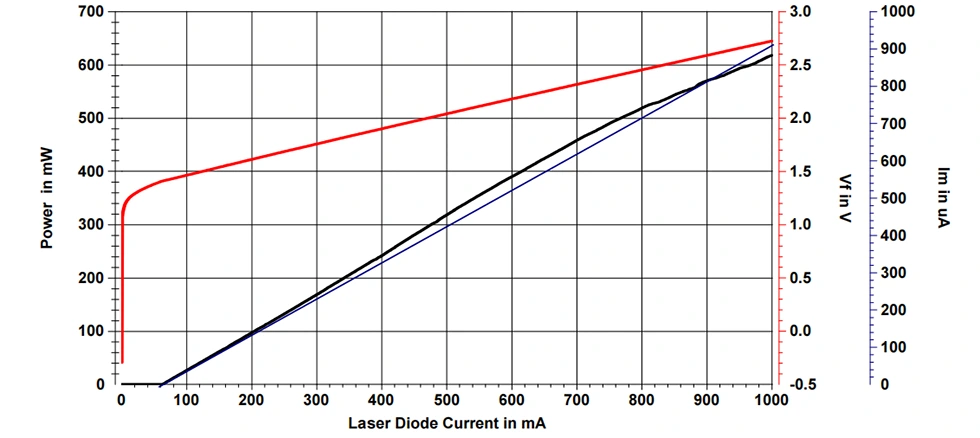

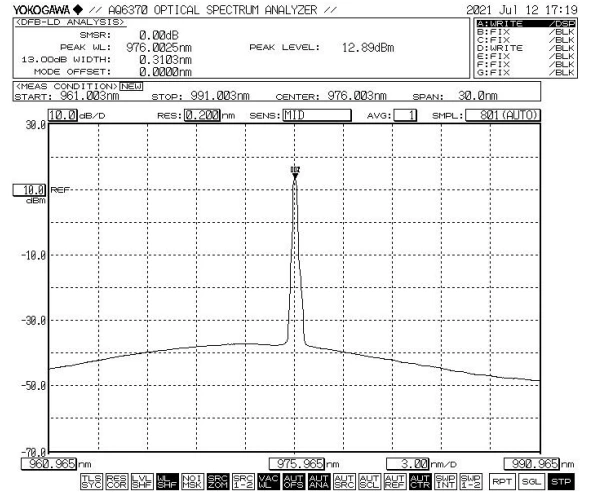

Typiskt spektrum och PIV: 976nm, WL-tolerans +/-1nm, 600mW

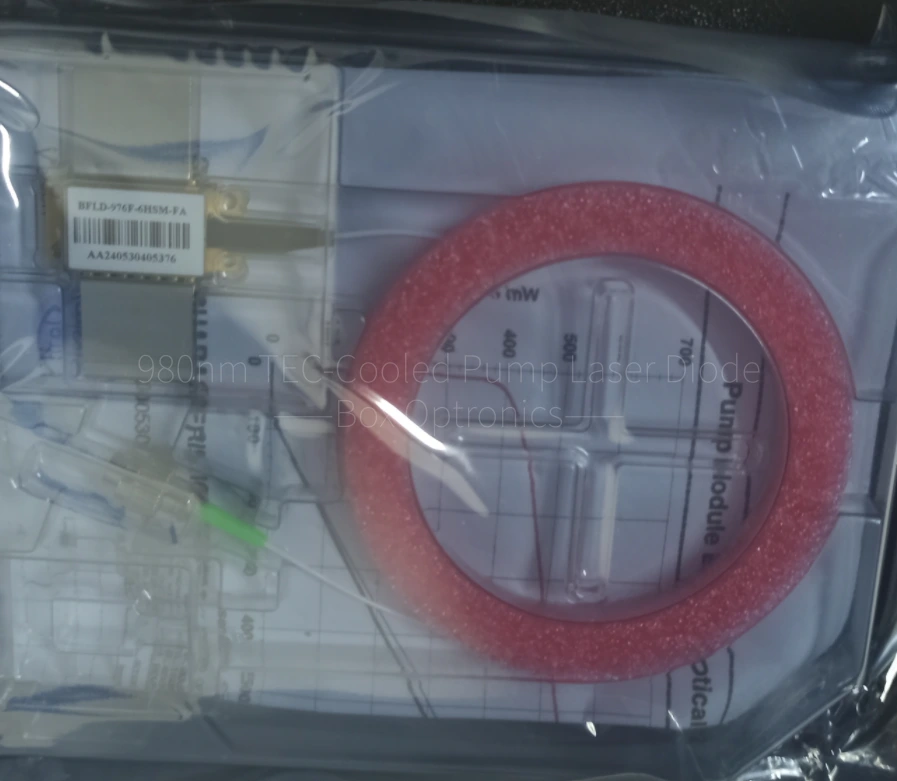

Förpackningsexempel
|
|
Tillbehör |
Kvantitet |
|
1 |

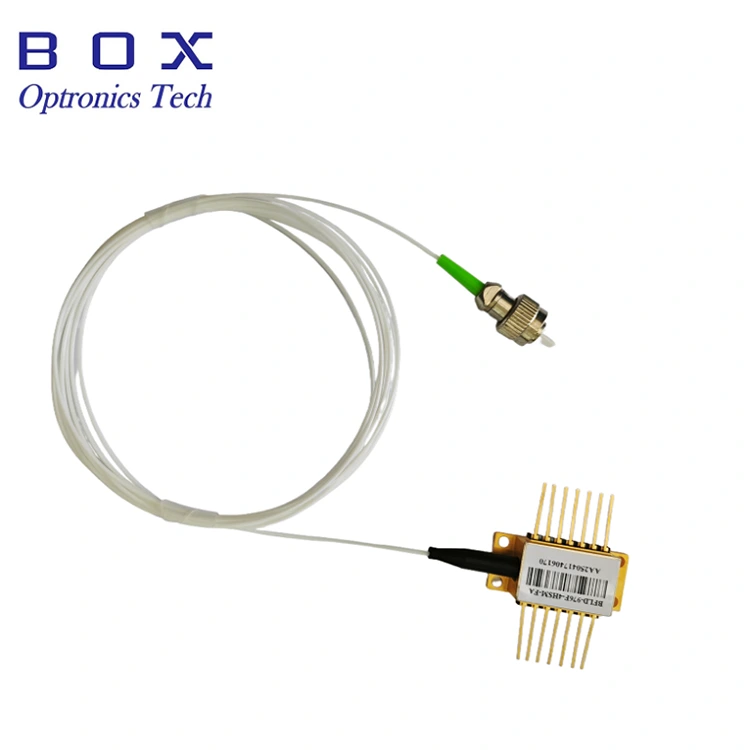

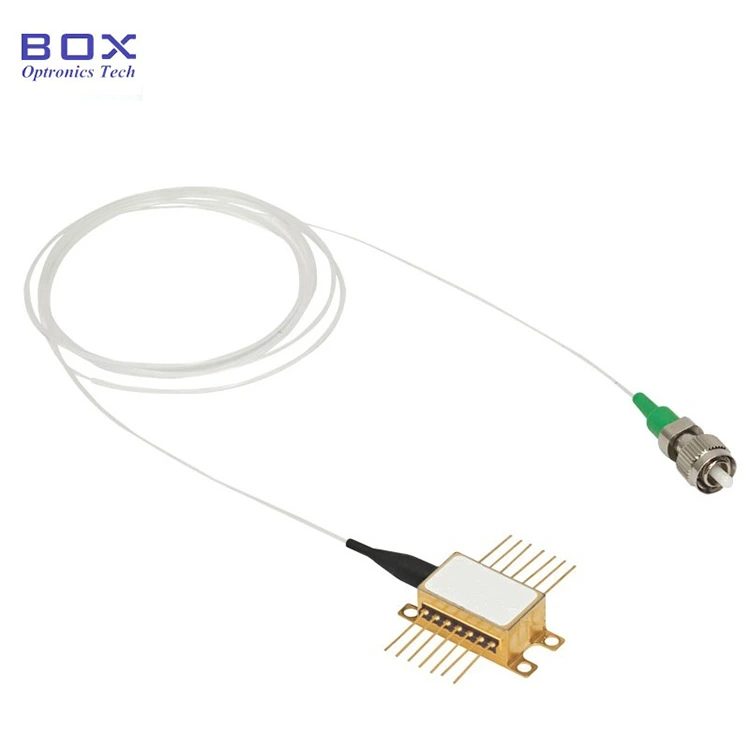

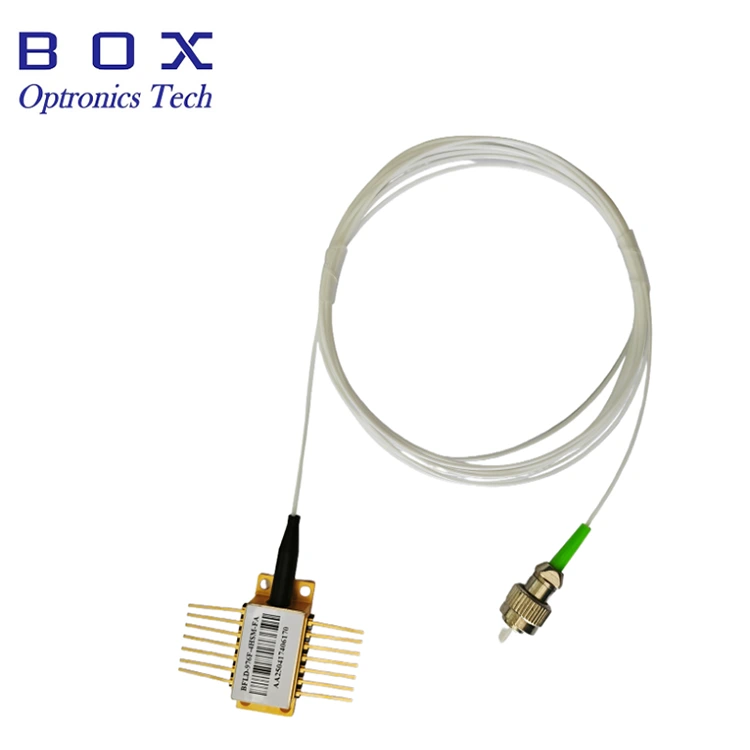

980nm TEC-kyld pumplaserdiod |
1 |
|
2 |
Produkttestrapport |
1 |
*Fristående enhet; ingen inbyggd drivrutin (extern drivrutin tillval).
|
Namn |
Våglängd |
FBG |
Uteffekt |
Fibertyp |
Anslutning |
Skyddsrör |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm pumplaser |
974:974 nm 976: 976 nm |
F: Med |
2H:200mW 4H:400mW 6H:600mW ... Andra |
SM: Enkelläge PM: Upprätthåller polarisering
|
N: Null FA: FC/APC SA: SC/APC Andra |
0:Bar fiber 1:900um Löst rör |
t.ex.: BFLD-976F-6HSM-N0
(Beställningsinformation: 980nm TEC-Cooled Pump Laser Diode, fjärilspaket, 976nm, med FBG, 600mW uteffekt, SM-fiber, utan kontakt, bar fiber).
För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com
Villkor för offert
(1) EXW:
Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.
(2) DAP:
Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.
PayPal och T/T är tillgängliga.
Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager kommer det att skickas snabbare.)
Den internationella logistiken kan ta 3-5 arbetsdagar.
När den här enheten används avger den en högintensiv laserstråle; titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.
Denna enhet är elektrostatisk känslig; därför krävs strikt efterlevnad av antistatiska skyddsåtgärder under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enheten (t.ex. säkerställa korrekt jordning av utrustningen och bära ett antistatiskt handledsband).
Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte tryck på eller dra i hylsan som sitter på enhetens baksida. För enheter utrustade med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller borttagning.
Om stiften kräver lödning får lödtemperaturen inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder. Särskild uppmärksamhet måste ägnas åt följande: under lödningsprocessen måste enheten vara i ett strömlöst tillstånd och lödkolven måste vara ordentligt jordad.
Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning och överbelastning av spånet.
Garantiperiod:
Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.
Undantag från gratis garanti:
Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:
(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.
(2) Fel på grund av felaktig användning av användaren.
(3) Uppenbar fysisk skada orsakad av mänskliga misstag.
(4) Otillåten demontering, modifiering eller reparation.
(5) Ändrade eller ofullständiga garantietiketter på höljet.
(6) Skada eller förlust under transport.

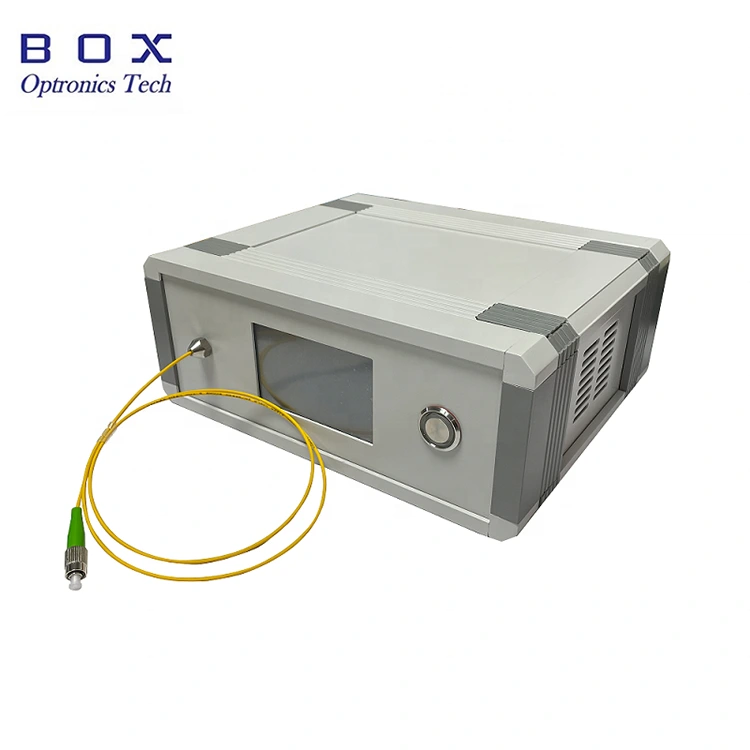

Finns i ett bänkpaket med pekskärm; avger ljus direkt efter uppstart.
