1457nm Raman Pump Laser källa

Innehållsförteckning

1. Introduktion av 1457nm Raman Pump Laser källa

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Standardtillbehör

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

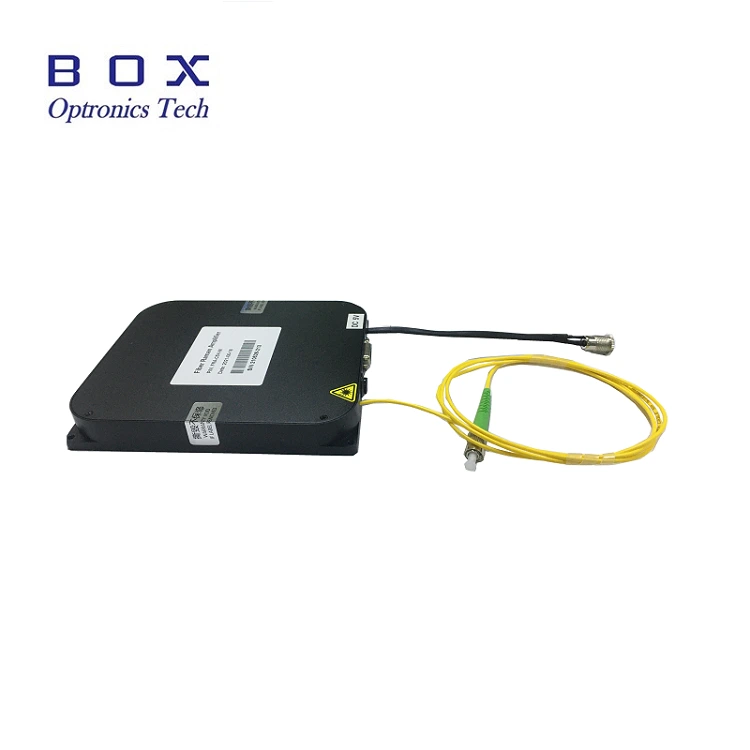

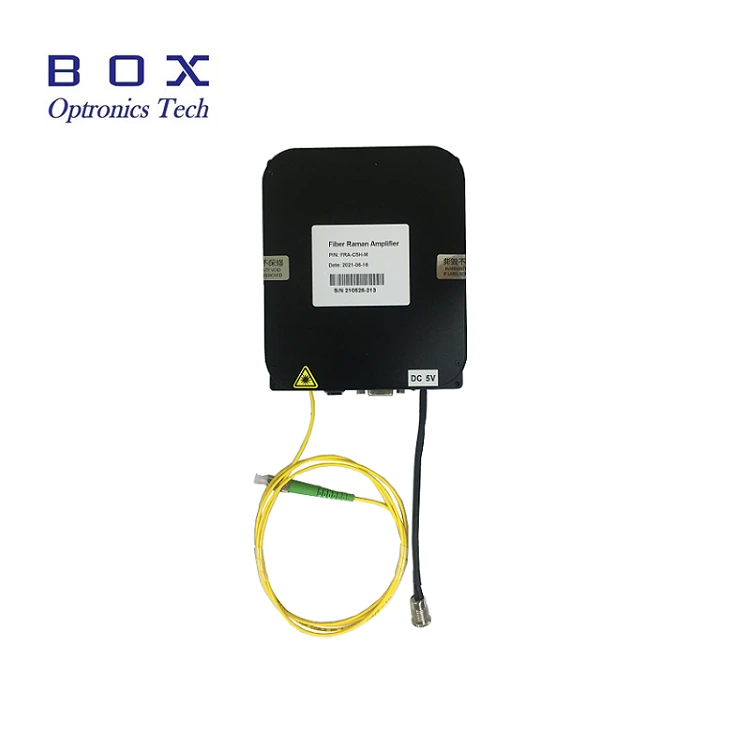

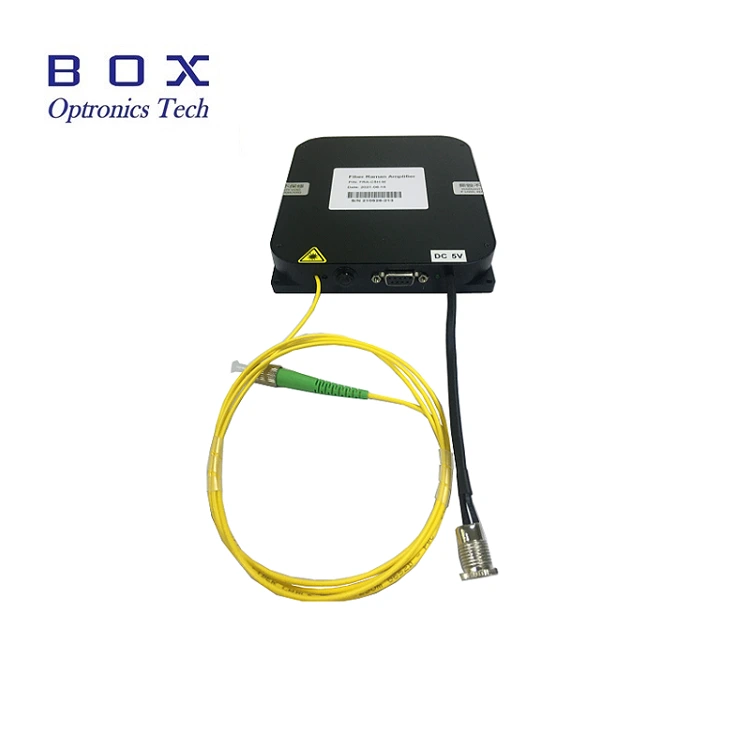

Detta är en 1457nm Raman Pump Laser Source med en fiber Bragg galler designad för Raman fiberförstärkare och Er-dopad fiberförstärkare, en professionellt utformad drivkrets och TEC-kontroll för att säkerställa säker drift av lasern, stabil uteffekt och spektrum. Det kan tillhandahållas i ett stationärt eller modulärt paket med ett RS-485 kommunikationsgränssnitt och övervakningsprogramvara för systemintegration. 400mW hög uteffekt. Vänligen använd med märkspänning, styr temperatur och luftfuktighet, säkerställ bra värme avledning, undvik överbelastning av uteffekten och kontaminering.

Produkt Specifikationer

Produktegenskaper

● 400mW Hög uteffekt;

● Kraft och spektral stabilitet;

● DB9 Kvinnlig (RS485) kommunikation för enkel integration.

 Produktapplikationer

● Raman fiberförstärkare;

● EDFA Er-droppad fiberförstärkare.

Produkt Detaljer

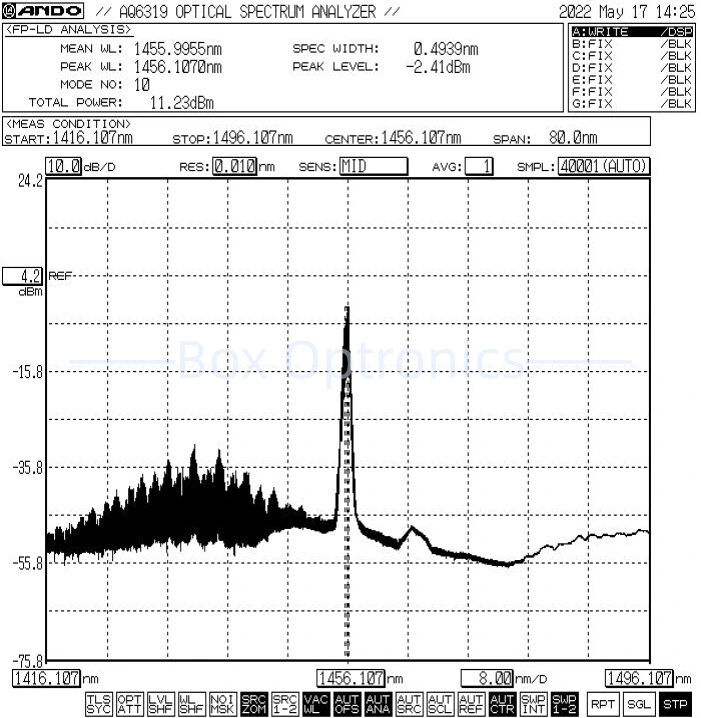

● Typiskt spektrum: 1457nm, +/-1 tolerans.

● Standardtillbehör

Operation Steg

Steg 1.Uppackning: Kontrollera före montering om alla tillbehör är kompletta, inklusive Pump Laser source-modul, USB datakabel, nätadapter, testrapport osv.

Steg 2. Strömförsörjning: Ansluten till en DC växlande strömförsörjning eller en reglerad strömförsörjning som uppfyller deras effekt försörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)

Steg 3. Ansluta utgångsfiber: Öppna dammlock vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4.Anslut till värddatorn: Använd USB-RS485 DB9 datakabel för att ansluta 1457nm Raman Pump Laser Source och datorn; datorn måste först installera en dedikerad drivrutin för seriell port till identifiera USB-RS485 serieportens datakabel, annars värddatorn mjukvaran och ljuskällan kan inte anslutas korrekt och kommunicerade. Fråga Box Optronics efter drivrutinen.

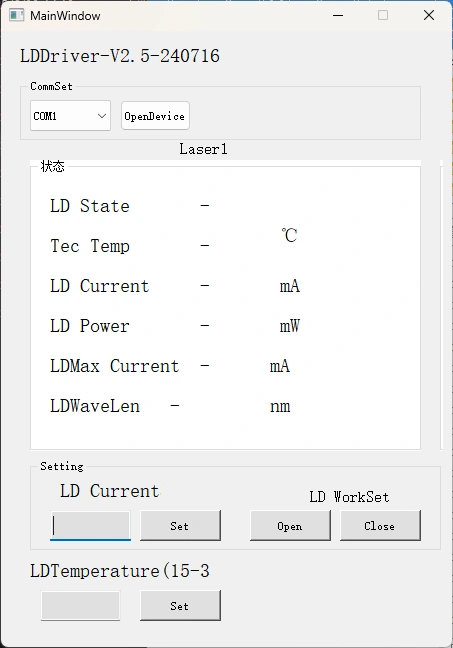

Steg 5. Kontrollmjukvara: Box Optronics tillhandahåller det seriella kommandot eller PC-mjukvaran till kontrollera LD-strömmen och LD-temperaturen för 1457nm Raman Pump Laser Källa. Välj rätt port, ställ in ström och temperatur och klicka sedan öppna knappen. (För att förhindra skada, öka drivströmmen långsamt kl första operationen. Applicera inte fullström omedelbart.)

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla ur fiberanslutningen.

Beställning information

t.ex.: BSLD-1457-4HSM-FA-M

(Beställningsinformation: 1457nm Raman Pump Laser Source, 400mW utgång ström, med SMF-28e fiber, FC/APC-kontakt, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Det rekommenderas inte att ofta sätta in eller ta bort fiberoptiken kontakter vid både ingångs- och utgångsändarna för att förhindra damm kontaminering – vilket kan leda till ökad insättningsförlust – eller brännande av fiberanslutningsändytor.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckt med dammskydd.

● Om utgångsfibern behöver anslutas till en annan fiber så är det rekommenderas att använda en fusionssplicer.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; butik på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
