974nm 976nm Pump Laser Source bänkpaket med pekskärm

Innehållsförteckning

1. Introduktion av 974nm 976nm Pump Laser Source bänkpaket med pekskärm

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Standardtillbehör

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

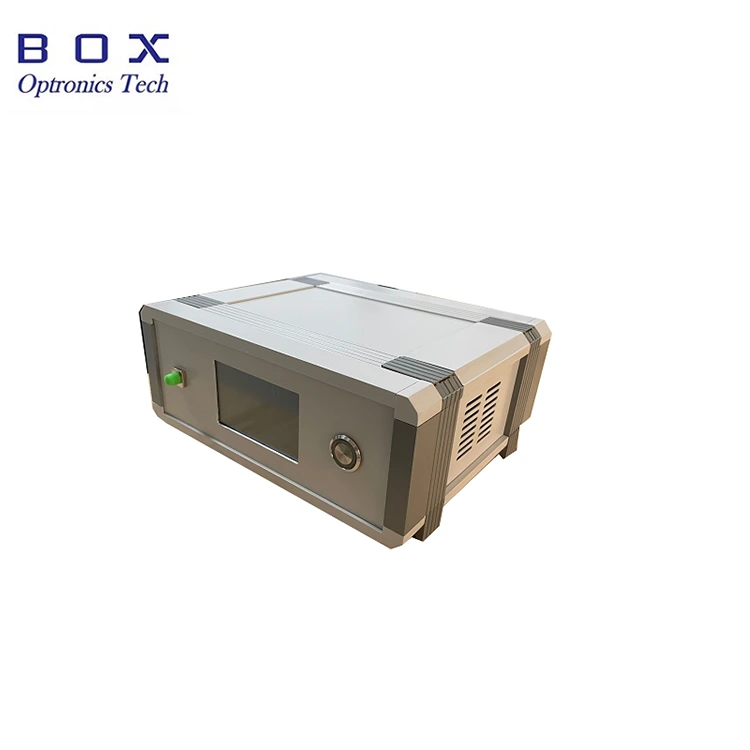

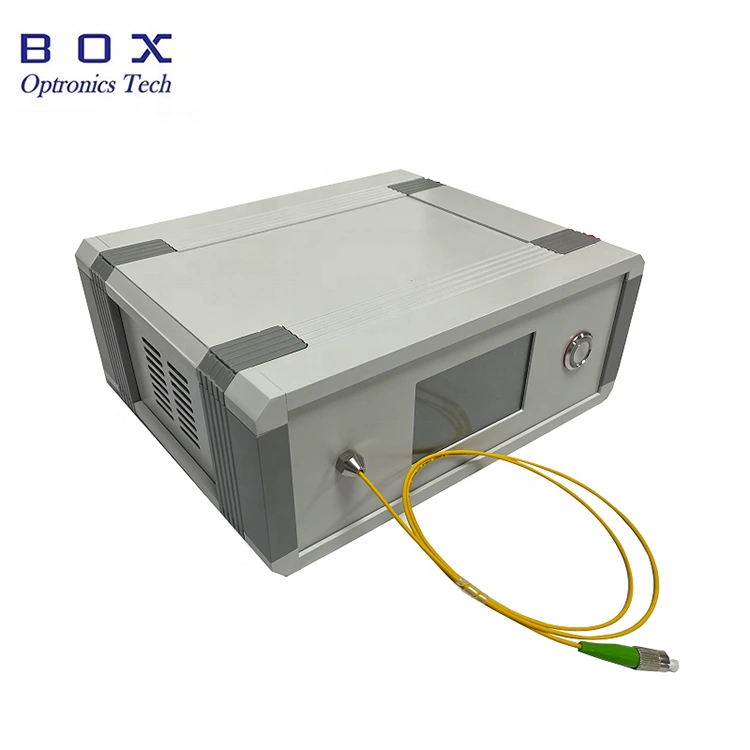

Box Optronics 974nm 976nm Pump Laser Source Benchtop Paketet med pekskärm har ett avancerat halvledarlaserchip och ett speciell integrerad krets för att realisera hög effekt, hög stabilitet och låg effekt konsumtion. Laserkällan, med uteffekt på 200mW/ 400mW/600mW valfritt, matas ut genom en enkelmodsfiber eller polarisationsupprätthållande fiberkoppling. Det kan användas i stor utsträckning vid testning och experimentering av optisk kommunikation, fiberlaser, fiberavkänning och andra områden. Metoden användningen är enkel, stabil och pålitlig.

Produkt Specifikationer

Produktegenskaper

● LCD statusdisplay.

● Kraft och spektral stabilitet;

● Inbyggd förare; avger ljus vid uppstart.

Produktapplikationer

● Icke-linjär optikforskning;

● EDFA Erbiumdopad fiberförstärkare;

● Fiberlaserpumpning.

Produktdetaljer

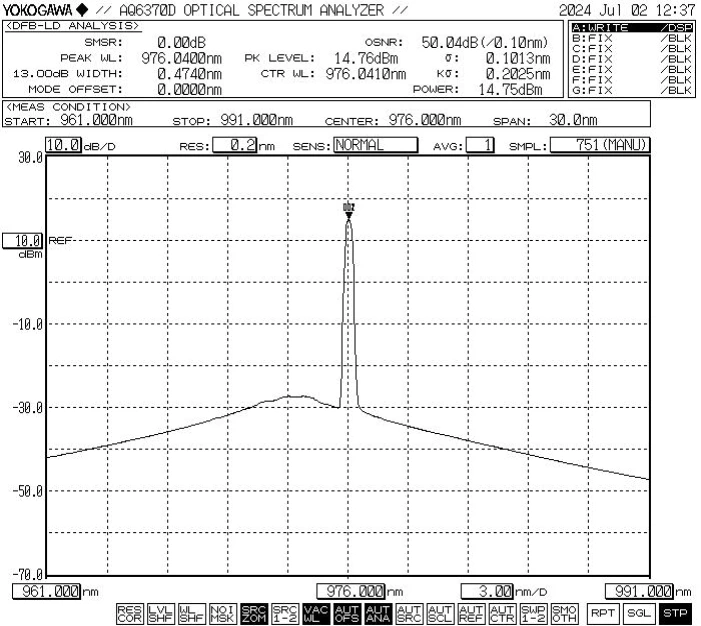

● Typiskt spektrum: 976nm, WL-tolerans +/-1nm.

● Standardtillbehör

Driftssteg

Steg 1.Öppning och montering:

Kontrollera om tillbehören är kompletta innan montering.

Steg 2. Anslut strömförsörjningen:

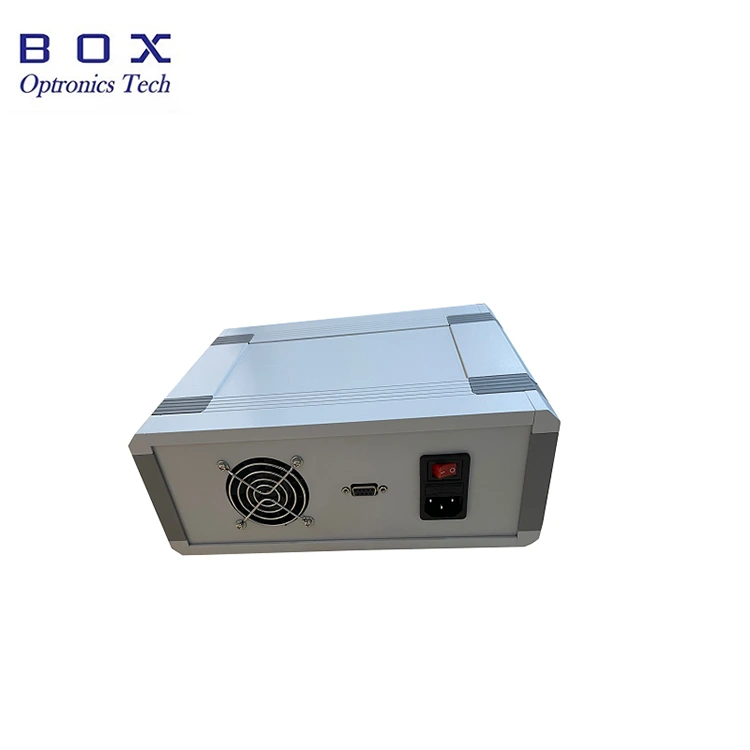

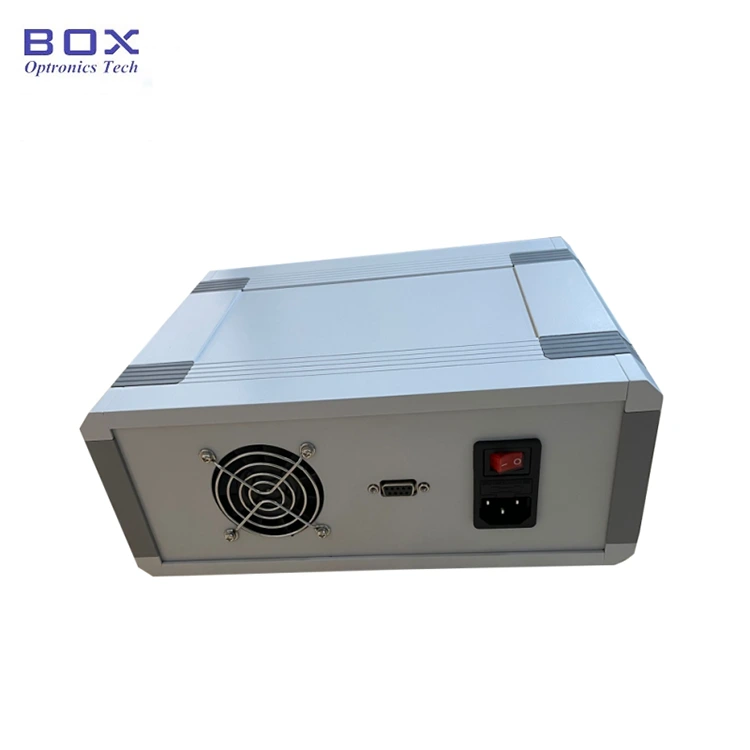

Sätt i nätsladden i nätsladdsuttaget på chassit bakplan och anslut strömförsörjningen.

Steg 3. Ansluta utgångsfiber: Öppna dammlock vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4. Slå på ljuskällan:

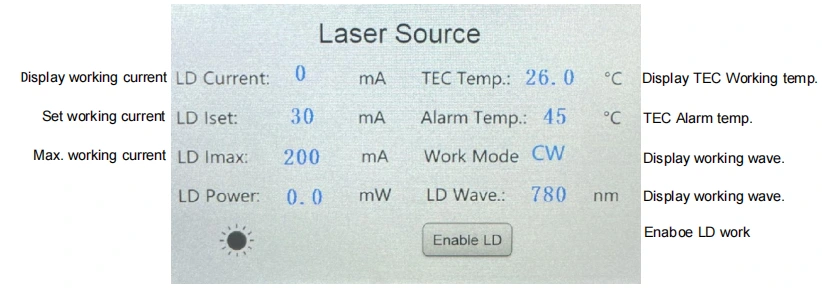

Slå på strömbrytaren på baksidan. Obs: vid denna tidpunkt arbetsström och effektvärden är de parametrar som ställts in under den senaste avstängning. Om du behöver justera dem kan du peka på och ändra dem genom LCD-skärm. Efter att ha ställt in lämplig arbetsström, aktivera lasern utgång via "Enable LD"-omkopplaren.

Step5.Shutdown

Efter användning, stäng av frontpanelen "aktivera LD” för att stänga av laserutgången och stänga av strömbrytaren, koppla ur nätsladd.

Beställning information

t.ex.: BLD-976-6HSM-FA-BP1

(Beställningsinformation: 976nm Pump Laser Source bänkpaket med Touchscreen, 600mW uteffekt, med SM Hi1060 fiber, FC/APC-kontakt, skydd mot 1064 nm reflekterat ljus, bänkpaket).

*Utrustad med ett pumpskydd är uteffektdämpningen 10–15 %.

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● När du startar, bekräfta först att strömbrytaren och knappen bryter är avstängda och anslut sedan strömförsörjningen. När du stänger av, bekräfta först inaktivera LD av-omkopplaren, stäng sedan av knappomkopplaren och koppla sedan bort strömförsörjningen. Bryt inte strömförsörjningen direkt när utrustningen arbetar.

● Innan du ansluter den optiska fiberkontakten, torka av den med dammfritt spegelpapper, och se till att samarbeta med den optiska fiberänden ansiktsdetektor att observera. Efter att ha bekräftat rengöringen, anslut den genom fläns; ändytan på den optiska fiberkontakten kan brännas när den lasern är ansluten. Vid anslutning av flänsen måste det säkerställas att det finns är ingen lätt operation. När den inte används, vänligen täck över dammskyddet optisk fiberkontakt.

● För att undvika att bränna ändytan på den optiska fiberkontakten med damm, koppla inte in och koppla ur den optiska fiberkontakten på framsidan ofta panel.

● Var uppmärksam på fuktbeständighet och lägg den i ett torrt plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Produkten är skadad eller skadad på grund av naturliga faktorer eller miljöeffekter (elektrisk stöt, damm);

(2) Produkten är skadad på grund av användarens icke-standardiserade funktion;

(3) Produkten har uppenbar konstgjord skada;

(4) Produkten är demonterad, modifierad eller reparerad utan auktorisation av företaget;

(5) Garantietiketten på ljuskällans hölje är ändrad eller ofullständig;

(6) Produkten är skadad eller försvunnen under transport.
