840nm fiberkopplad SLD bredbandsljuskälla

Produktöversikt-840nm fiberkopplad SLD bredbandsljuskälla

Box Optronics tillverkar 840nm Fiber Coupled SLD Broadband Light Source, en högpresterande aktiv optisk komponent baserad på förstärkt spontan emission (ASE) från en optisk halvledarförstärkarstruktur, som ger hög optisk effekt med en bred spektral bandbredd och låg tidsmässig koherens.

Den levererar högre uteffekt än lysdioder samtidigt som den bibehåller ett mycket bredare spektrum än laserdioder, vilket gör den lämplig för applikationer som kräver låg koherens och hög ljusstyrka.

Med 5mW minsta uteffekt, 10nm typisk 3dB-bandbredd och utmärkt strömstabilitet (≤±0,02dB på kort sikt, ≤±0,05dB på lång sikt), är denna 840nm SLD-källa optimerad för precisionssystem för fiberoptisk avkänning och bildbehandling. Enheten finns tillgänglig i både kompakt modulform (70×90×18mm) för systemintegration och bänkform (195×220×120mm) för laboratorie- och testmiljöer.

Utrustad med 780-HP fiber-pigtails och FC/APC-kontakter som standard, med valfritt RS485-kommunikationsgränssnitt för övervakning och kontroll, erbjuder denna SLD-ljuskälla mångsidighet och tillförlitlighet för ett brett spektrum av applikationer.

Nyckelfunktioner-840nm fiberkopplad SLD bredbandsljuskälla

● Hög uteffekt: 5mW minimum

● Bred spektral bandbredd: 10nm typiskt (-3dB)

● Låg spektral rippel för rent spektrum

● Gaussisk spektrumprofil

● Utmärkt strömstabilitet: ≤±0,02dB/15min på kort sikt

● Långtidsstabilitet: ≤±0,05dB/8 timmar

● Fiberkopplad utgång med 780 hk fiber

● FC/APC-kontakt standard, andra alternativ tillgängliga

● Två formfaktorer: Module och Benchtop

● RS485 kommunikationsgränssnitt för övervakning

● Lågkostnadslösning jämfört

● Brett driftstemperaturområde: -5°C till +55°C

● Kompakt och robust förpackningsdesign

● Valfri bänkversion med pekskärmskontroll

Typiska applikationer-840nm fiberkopplad SLD bredbandsljuskälla

● Fiberoptiska gyroskop (FOG)

● System för optisk koherenstomografi (OCT).

● Medicinsk bildbehandling och biomedicinsk optik

● Fiberoptiska avkänningssystem

● Interferometri för vitt ljus

● Testning och karakterisering av optiska komponenter

● Forsknings- och utvecklingslaboratorier

● Optisk koherensdomänreflektometri (OCDR)

Tekniska specifikationer-840nm fiberkopplad SLD bredbandsljuskälla

Optiska specifikationer (T=25°C)

Mekaniska och miljömässiga specifikationer

Produktinformation-840nm fiberkopplad SLD bredbandsljuskälla

Vad är en SLD?

En Superluminescent Diode (SLD) är en optisk halvledarbredbandskälla baserad på förstärkt spontan emission (ASE) med hög optisk förstärkning i en laserdiodliknande vågledarstruktur, som arbetar under undertryckta optiska återkopplingsförhållanden för att förhindra laseroscillation.

Till skillnad från laserdioder som förlitar sig på en resonanshålighet använder SLD:er lågreflektivitet (AR-belagda) fasetter och vinklade eller lutade vågledarstrukturer för att undertrycka kavitetsåterkoppling, vilket möjliggör hög optisk förstärkning samtidigt som man undviker laserverkan.

Nyckelegenskaper hos SLD:er:

• Betydligt högre uteffekt och ljusstyrka än lysdioder, samtidigt som låg tidsmässig koherens bibehålls

• Bredbandsemission med en jämn ASE-spektral enveloppe

• Mycket låg tidsmässig koherens (kort koherenslängd), idealisk för interferometriska tillämpningar som OCT

• Vågledarstrukturen med enkel transversellt läge möjliggör effektiv enkelmodsfiberkoppling

• Spektral form, vanligtvis utformad som kvasi-gaussiska eller anpassade plana profiler beroende på design

Paketets mått

840nm SLD bredbandsljuskällan finns i två paketkonfigurationer:

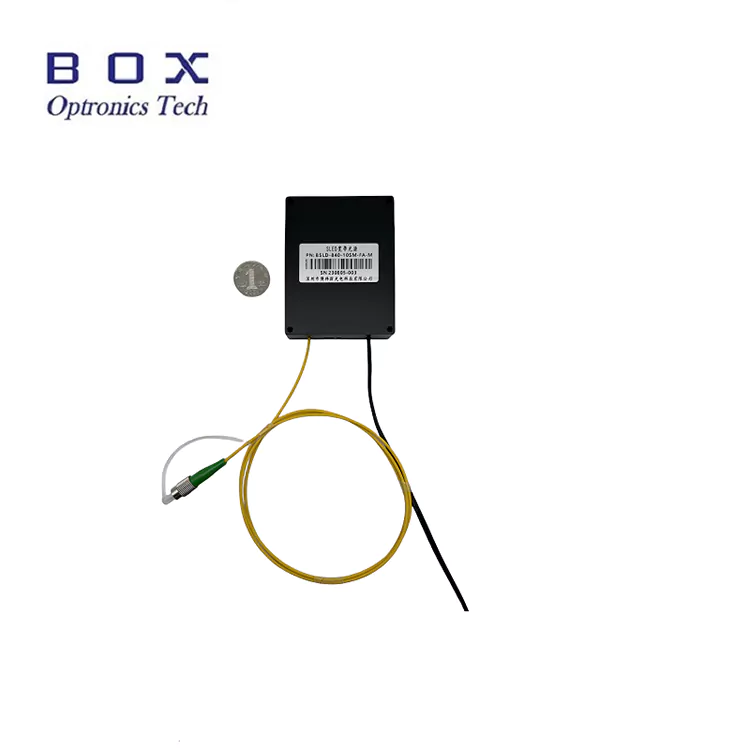

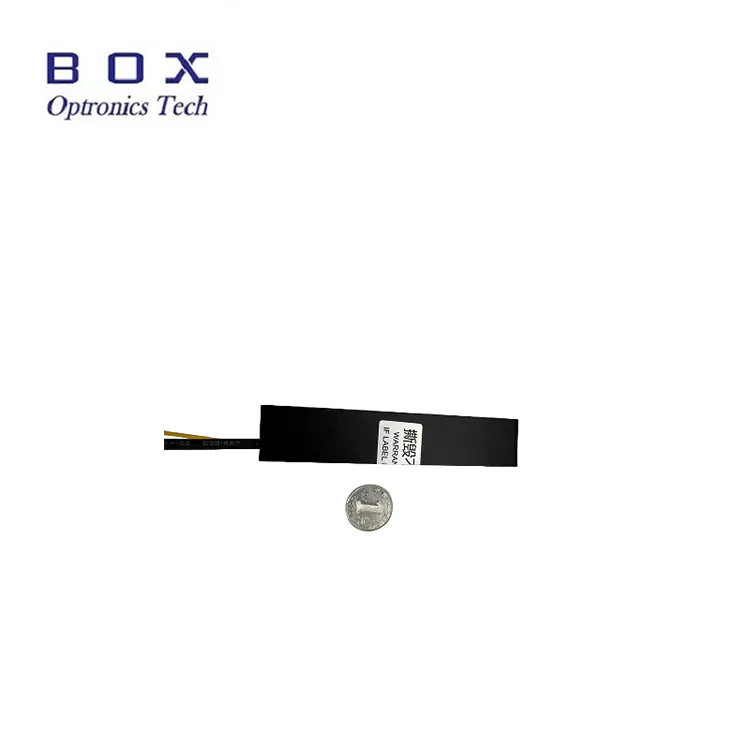

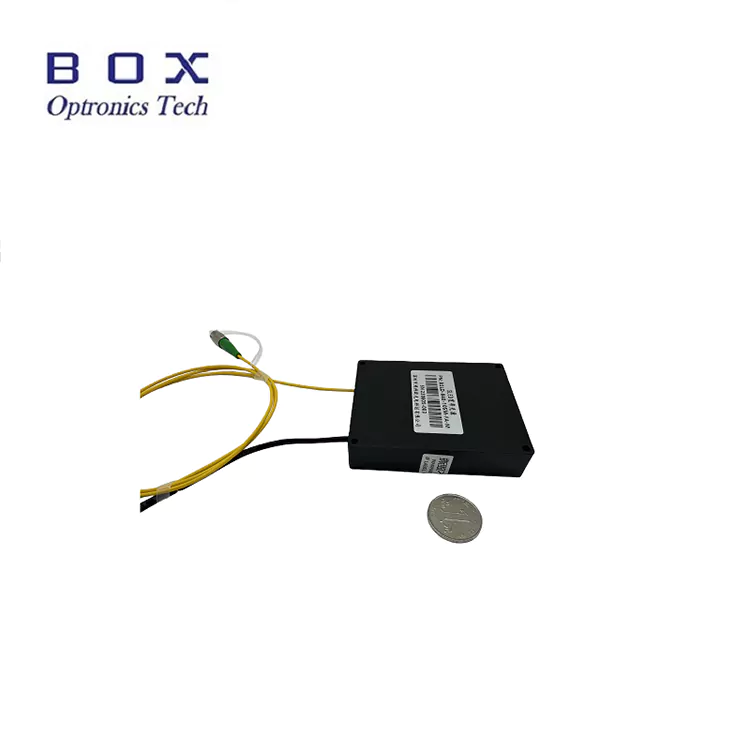

Modulversion (70×90×18 mm):

• Kompakt, låg profildesign för systemintegration

• 4-M3.5 monteringshål för säker installation

• DC-strömingång (5V eller 12V)

• RS485-kommunikationsport (DB9 hona)

• Fiber pigtailutgång med FC/APC-kontakt

• Perfekt för inbäddning i instrument och system

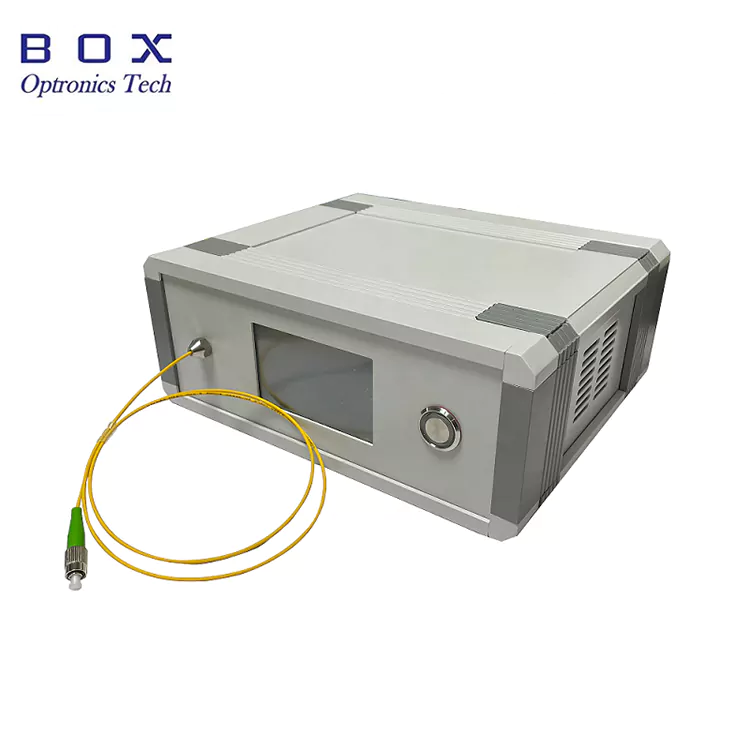

Bänkversion (195×220×120 mm):

• Formfaktor för bordsskivor för laboratorieanvändning

• Inbyggd pekskärm för statusövervakning

• AC-strömingång (110-240V universell)

• RS485-kommunikationsport (DB9 hona)

• Fiberutgång på frontpanelen

• Lätt att använda, plug-and-play-drift

• Perfekt för FoU-labb och testmiljöer

Kontroll och övervakning

Både modul- och bänkversioner stöder RS485-kommunikationsgränssnitt för övervakning och kontroll. Bänkversionen har dessutom en inbyggd pekskärm för lokal drift.

Tillgängliga övervaknings- och kontrollparametrar:

• Övervakning av uteffekt

• Kör strömövervakning

• Temperaturövervakning

• Strömjustering (valfritt)

• Värddatorprogramvara för PC-kontroll (valfritt)

Varför välja Box Optronics?

• Strikt kvalitetskontroll med 100 % testning före leverans

• Konkurrenskraftig prissättning med stabil kapacitet för bulkleverans

• Flexibla anpassningsalternativ för våglängd, effekt, bandbredd, fiber och kontakter

• 7×24 timmars teknisk support och snabb respons

• Global frakt med DHL, UPS och FedEx expressleverans

• Både modul- och bänkversioner tillgängliga

• Valfri värdprogramvara för systemintegration

• Tillförlitlig långsiktig leverans av produktionskvantiteter

Spectral Performance-840nm fiberkopplad SLD bredbandsljuskälla

Det typiska spektrumet visar en centrumvåglängd runt 840 nm med cirka 10 nm -3dB bandbredd.

*Obs: Spectrum som visas är typisk prestanda. Faktiskt spektrum kan variera något från enhet till enhet. Kontakta oss för specifika spektrumdata eller anpassade spektrumkrav.

Beställningsinformation-840nm Fiberkopplad SLD Bredbandsljuskälla

Modellnomenklatur

BSLD - XXX - XX - XX - X - (X)

Exempel: BSLD - 840 - 51 - SM - M

840nm SLD bredbandsljuskälla, 5mW uteffekt, 10nm bandbredd, 780-hk fiber, modulversion, 5VDC strömförsörjning

Tillgängliga anpassningsalternativ

• Centervåglängd: 840nm standard, andra våglängder tillgängliga på begäran

• Uteffekt: 5mW standard, alternativ för högre effekt tillgängliga

• Spektral bandbredd: 10nm standard, andra bandbreddsalternativ tillgängliga

• Fibertyp: 780-HP standard, andra specialfibrer tillgängliga

• Fiberlängd: 0,5 m, 1 m, 1,5 m, 2 m (anpassade längder tillgängliga)

• Pigtail-typ: 900 μm löst rör, 3,0 mm löst rör

• Anslutningstyp: FC/APC-standard, FC/UPC, SC/APC, LC/APC eller anpassad

• Pakettyp: Modul eller bänkskiva

• Strömförsörjningsspänning: 5VDC, 12VDC (modul), 110-240VAC (bänkskiva)

• Optisk isolator: Inbyggt isolatoralternativ tillgängligt

• Kommunikationsgränssnitt: RS485-standard, andra gränssnitt tillgängliga

• Värddatorprogramvara: Tillgänglig för övervakning och kontroll

För anpassade krav, vänligen kontakta vårt säljteam med dina specifikationer.

Datablad och testrapport

Varje 840nm SLD bredbandsljuskälla levereras med en omfattande testrapport som dokumenterar uppmätta prestandaparametrar. Databladets PDF-fil innehåller detaljerade specifikationer, prestandakurvor och måttritningar.

• Enskild testrapport medföljer varje enhet

• Spårbart serienummer för varje enhet

Datablad

Villkor för offert och betalning

Citatvillkor

• EXW (Ex Works): Rekommenderas om du har ett DHL/UPS/FedEx-konto. Vi skickar med ditt konto; ingen fraktkostnad tas ut av oss.

• DAP (levereras på plats): Om du inte har ett kurirkonto kan vi ordna frakt med förbetald frakt.

• Övriga villkor: Kontakta oss för att diskutera.

Betalningsvillkor

• PayPal: Snabb och säker betalning för prover och små beställningar

• T/T (banköverföring): Standard betalningsmetod för normala produktionsorder

• Alibaba Trade Assurance: Säkert orderskydd för onlinetransaktioner med köpargaranti

• Kreditkort: Godkänns via PayPal, Alibaba

• Flexibla betalningsvillkor: förhandlingsbara

Ledtid

• Standardproduktion: ~10-15 arbetsdagar

• Anpassade konfigurationer: 15–20 arbetsdagar

• Volymbeställningar: Vänligen kontakta för produktionsschema

• Internationell frakt: ~3-5 arbetsdagar (DHL/UPS/FedEx express)

• Snabbtjänst: Tillgänglig på begäran

Driftanteckningar och hantering

Fiberhantering

• Undvik skarpa böjar eller veck som kan skada fibern

• Dra eller vrid inte fiberstjärtarna

• Rengör fiberanslutningarna innan du ansluter med lämpliga rengöringsverktyg

• Använd alltid dammskydd när kontakten inte används

• Inspektera fiberänden för skador före användning

Kraft- och driftöverväganden

• Se till att strömförsörjningsspänningen är korrekt innan du ansluter

• Överskrid inte maximal drivström eller märkeffekt

• Använd rätt kylfläns för kontinuerlig drift

• Stäng av strömmen innan du ansluter/kopplar bort fiber

• Titta inte direkt in i fiberutgången när den är påslagen
