1060nm 5mW SLED laserdiod

Innehållsförteckning

1. Introduktion av 1060nm 5mW SLED-laserdiod

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Förpackningsexempel

6. Beställningsinformation

7. Datablad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och kundservice

Produktintroduktion

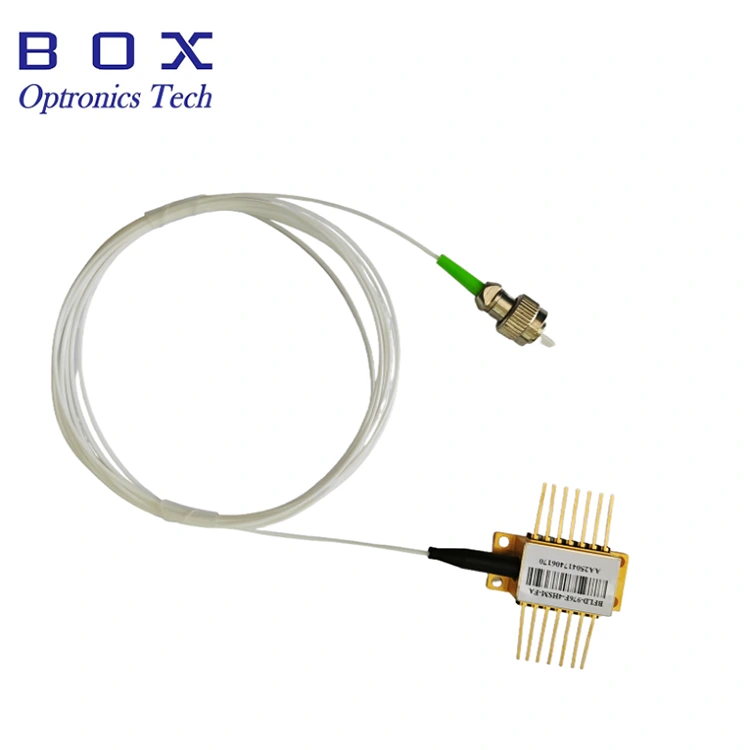

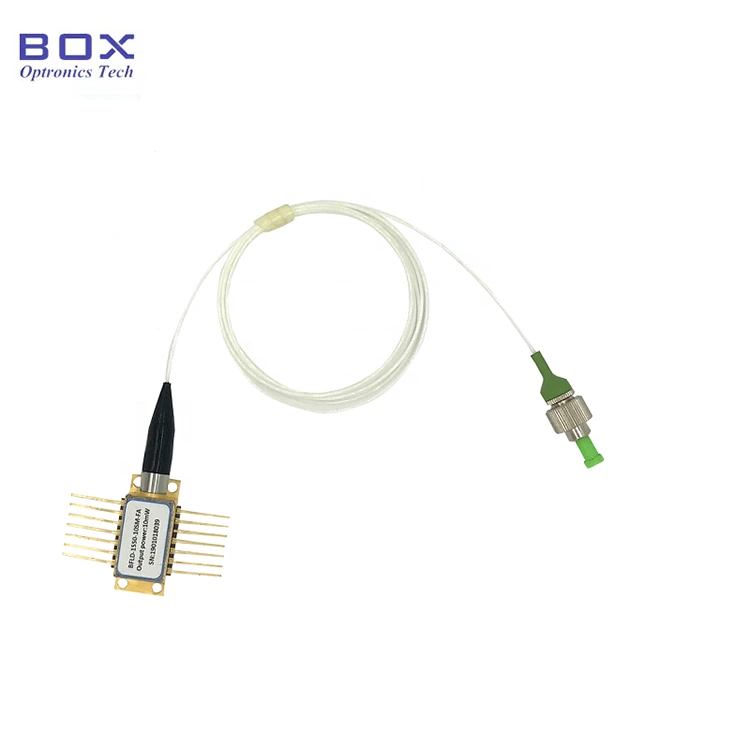

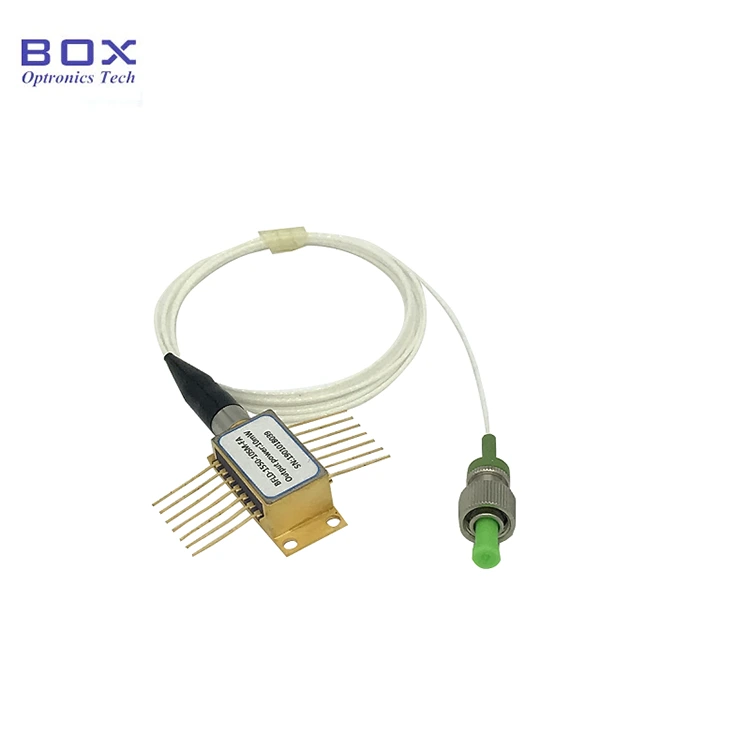

Detta är en 1060nm 5mW SLED-laserdiod med ett 14-stifts fjärilspaket. Den har upp till 5mW uteffekt, över 15nm 3dB bandbredd och integrerar TEC och termistor för ett stabilt och smidigt spektrum. Lämplig för optisk koherenstomografi (OCT). Om stiften kräver lödning får lödtemperaturen inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder.

Produktspecifikationer

Produktegenskaper

● SM Hi1060 eller PM980 pigtail;

● Uteffekt upp till 5mW;

● 14-stifts BTF-paket med TEC och Monitor PD.

Produktapplikationer

● Fiberoptiska gyroskop;

● Fiberoptiskt avkänningssystem;

● Optisk utrustningssystem.

Produktdetaljer

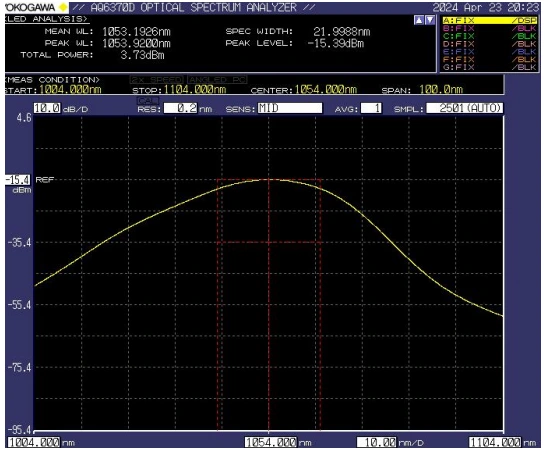

● Typiskt spektrum: -3dB bandbredd Min.15nm / Typ.20nm

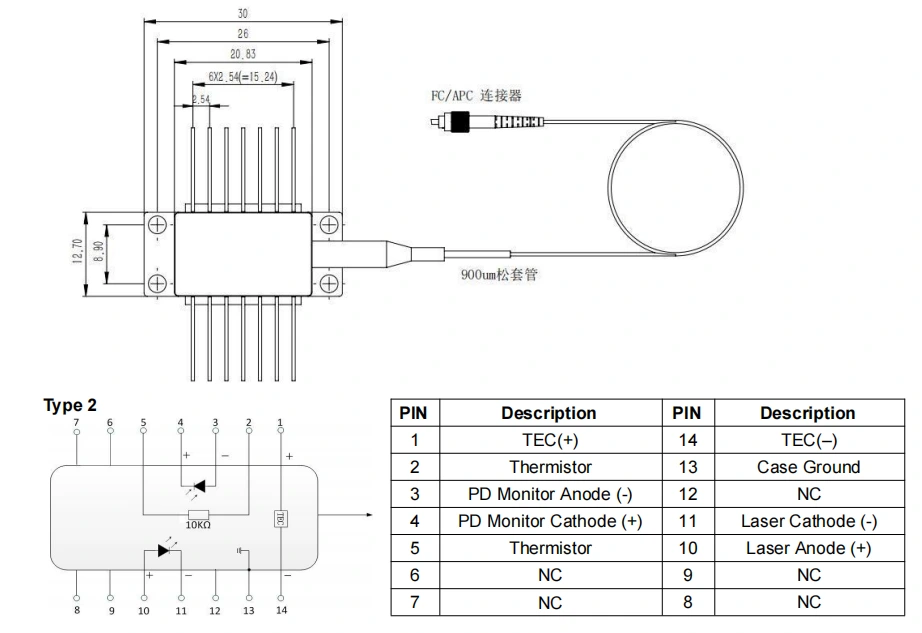

● Paketritning & PIN-OUT Definition (Enhet:mm)-1060nm 5mW SLED Laser Diode

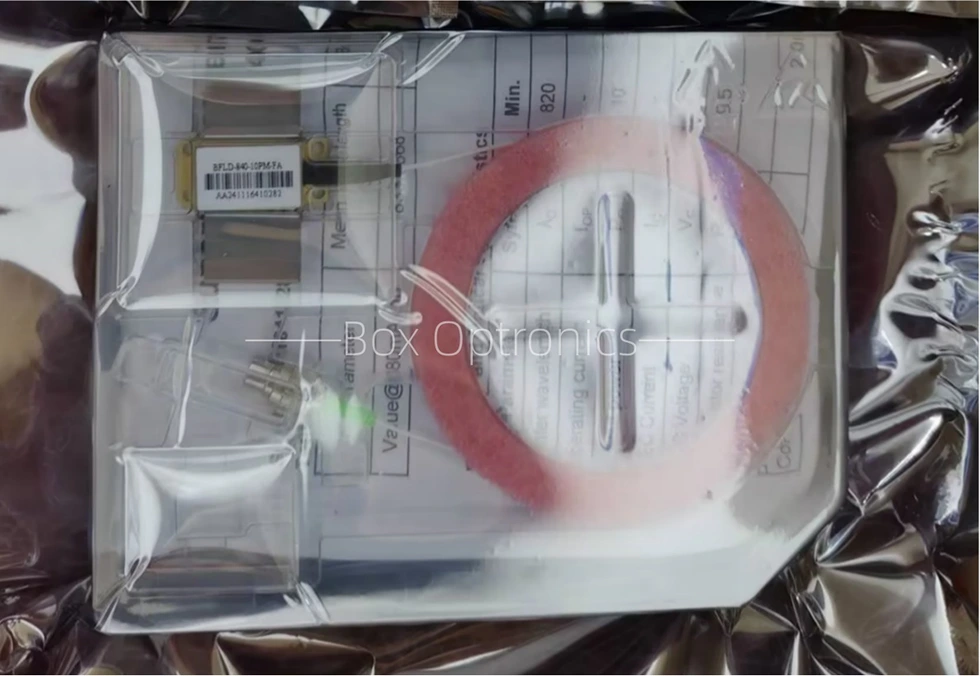

● Förpackningsexempel

*Fristående enhet; ingen inbyggd drivrutin (extern drivrutin tillval).

Beställningsinformation

t.ex.: BFSLD-1060-5SM-FA

(Beställningsinformation: 1060nm 5mW SLED Laser Diode, fjärilspaket, med SM  Hi1060 fiber, FC/APC-kontakt).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Datablad

Villkor för offert och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager kommer det att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Användningsanmärkningar

● När den här enheten används avger den en högintensiv laserstråle; titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför krävs strikt efterlevnad av antistatiska skyddsåtgärder under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enheten (t.ex. säkerställa korrekt jordning av utrustningen och bära ett antistatiskt handledsband).

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte tryck på eller dra i hylsan som sitter på enhetens baksida. För enheter utrustade med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller borttagning.

● Om stiften kräver lödning får lödtemperaturen inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder. Särskild uppmärksamhet måste ägnas åt följande: under lödningsprocessen måste enheten vara i ett strömlöst tillstånd och lödkolven måste vara ordentligt jordad.

● Applicera aldrig hög ström direkt under uppstartsprocessen, eftersom detta riskerar att skada chippet. Slå istället på enheten vid en strömnivå nära chipets tröskelvärde och öka sedan gradvis strömmen i små steg tills önskad nivå uppnås.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning och överbelastning av spånet.

Kvalitetssäkring och kundservice

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer kostnadsfria reparations- eller utbytestjänster att tillhandahållas för fel som orsakas av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
