840nm 10mW 35nm BW SLD-diod

Innehållsförteckning

1. Introduktion av 840nm 10mW 35nm BW SLD-diod

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Förpackningsexempel

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och kundservice

Produktintroduktion

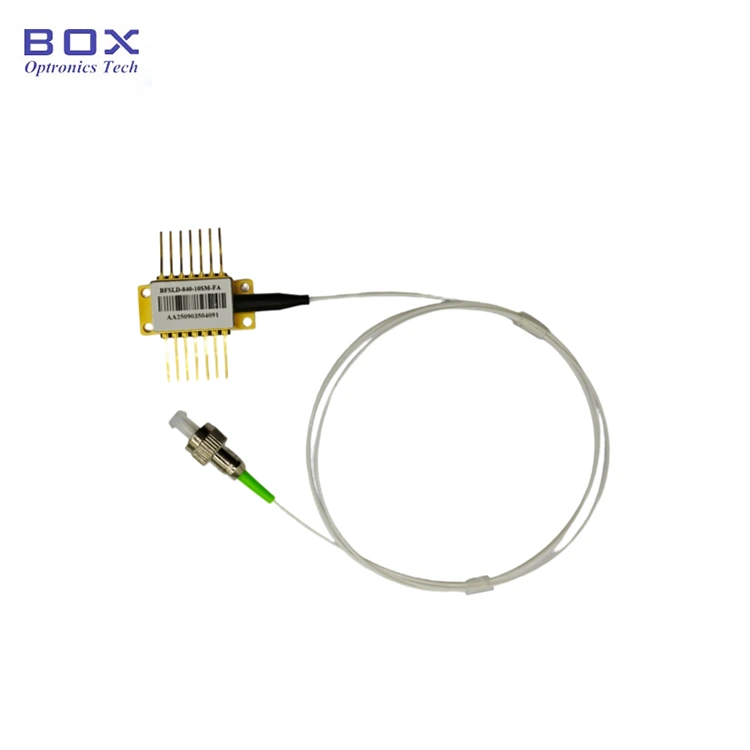

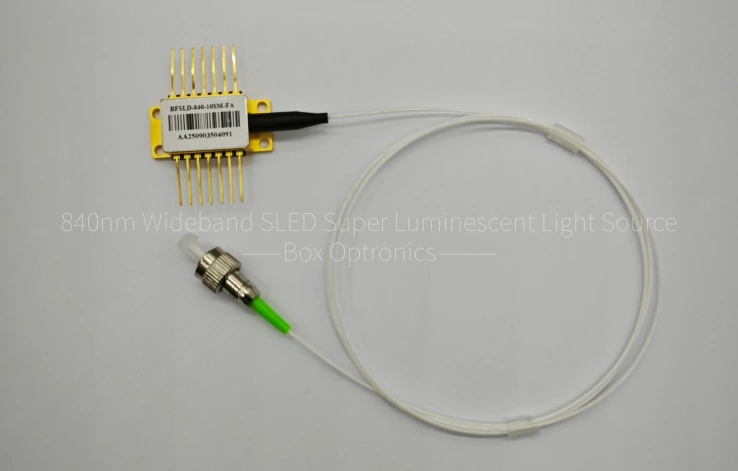

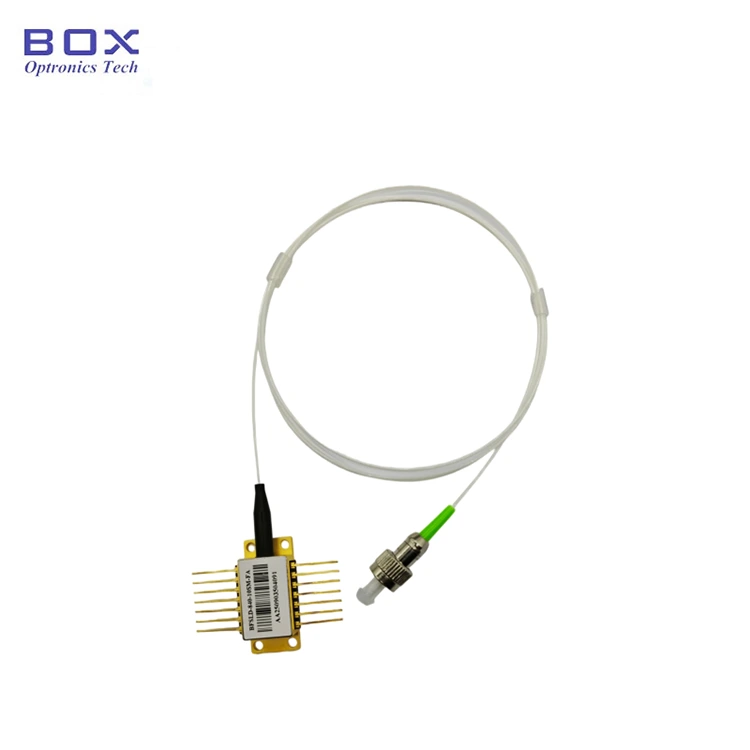

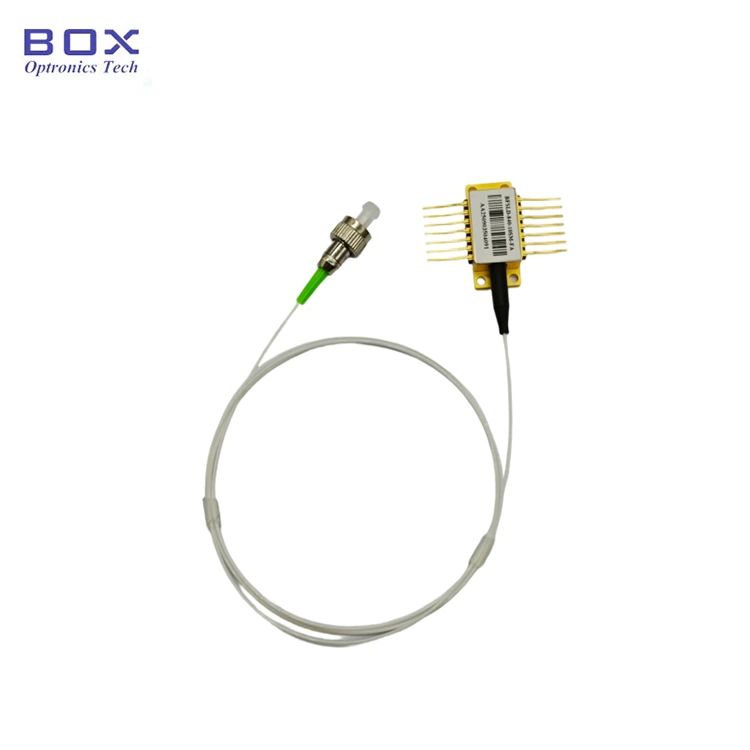

Detta är en 840nm bredbands SLED superluminiscerande diod med ett 14-stifts fjärilspaket. Den har upp till 10mW uteffekt, över 35nm 3dB bandbredd, och integrerar TEC och termistor för ett stabilt och jämnt spektrum. Lämplig för optisk koherenstomografi (OCT). Om stiften kräver lödning får lödtemperaturen inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder.

Produktspecifikationer

Produktegenskaper

● SM fiber eller PM fiber pigtail;

● Hög uteffekt upp till 10mW;

● 14-stifts BTF-paket med TEC.

Produktapplikationer

● Fiberoptiska gyroskop;

● Laboratoriebredbandsljuskällor och optiskt test;

● Optisk koherenstomografi (OCT) och medicinsk bildbehandlingsutrustning.

Produktdetaljer

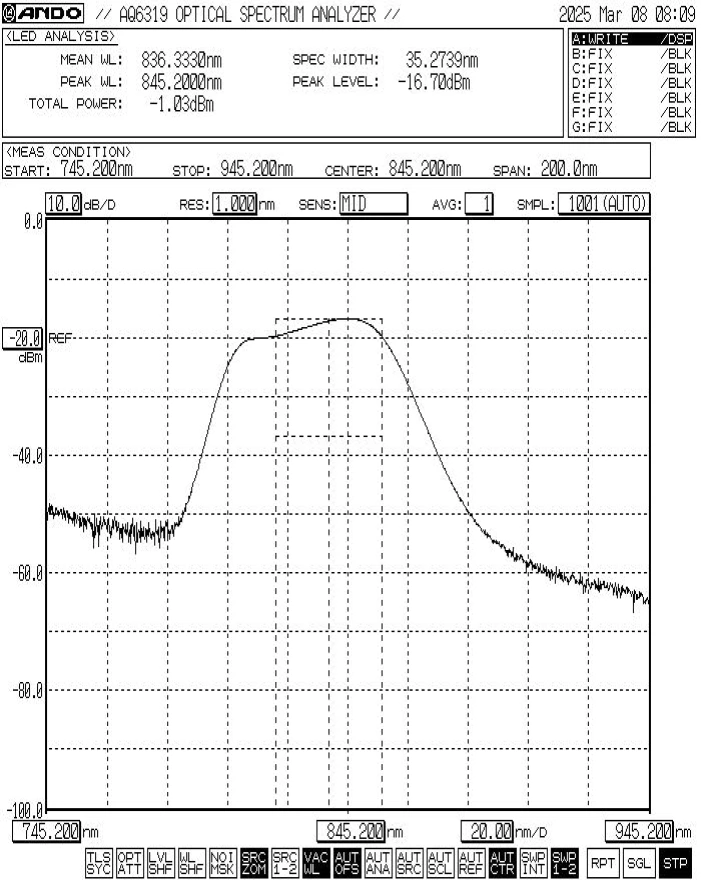

● Typiskt spektrum: -3dB bandbredd Min.30nm / Typ.35nm

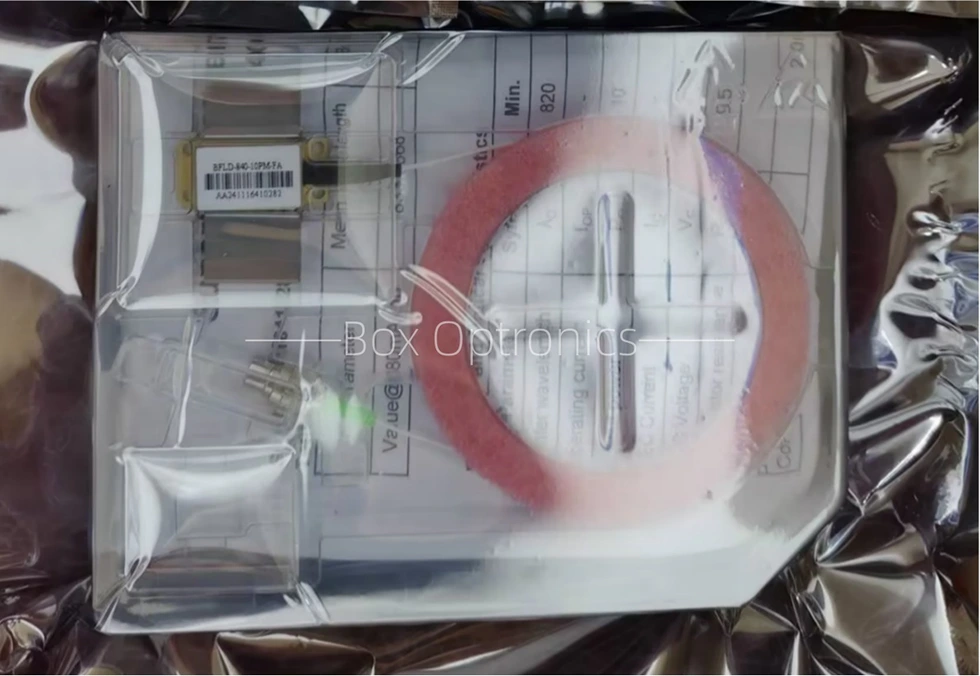

● Förpackningsexempel

Fristående enhet; ingen inbyggd drivrutin (extern drivrutin tillval).

Beställningsinformation

t.ex.: BFSLD-840-103SM-FA

(Beställningsinformation: 840nm 10mW 35nm BW SLD-diod, fjärilspaket, typisk -3dB bandbredd 35nnm, med SM-fiber, FC/APC-kontakt).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad

Datablad

Testblad

Villkor för offert och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager kommer det att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Användningsanmärkningar

● När den här enheten används avger den en högintensiv laserstråle; titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför krävs strikt efterlevnad av antistatiska skyddsåtgärder under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enheten (t.ex. säkerställa korrekt jordning av utrustningen och bära ett antistatiskt handledsband).

● Verifiera stabiliteten hos produktens driftkrets för att förhindra skador orsakade av pulsströmmar.

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte tryck på eller dra i hylsan som sitter på enhetens baksida. För enheter utrustade med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller borttagning.

● Om stiften kräver lödning får lödtemperaturen inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder. Särskild uppmärksamhet måste ägnas åt följande: under lödningsprocessen måste enheten vara i ett strömlöst tillstånd och lödkolven måste vara ordentligt jordad.

● När du använder enheten ska du strikt följa de driftsspännings- och strömområden som anges i databladet. Nyckelparametrar – inklusive Ith (Tröskelström), Iop max (Maximum Driftström), Vop max (Maximum Driftspänning) och λc (Centrumvåglängd) – ska refereras specifikt i testrapporten som tillhandahålls vid tidpunkten för leverans. Obs: Användning utöver de absoluta maxvärdena kan orsaka permanent skada på enheten.

Kvalitetssäkring och kundservice

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer kostnadsfria reparations- eller utbytestjänster att tillhandahållas för fel som orsakas av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
