1550nm SLD bredbandsljuskälla mikromodul

Innehållsförteckning

1. Introduktion av 1550nm SLD bredbandsljuskälla mikromodul

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktinformation

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Villkor för offert och betalning

10. Ledtid

11. Användningsanvisningar och underhåll

12. Kvalitetssäkring och kundservice

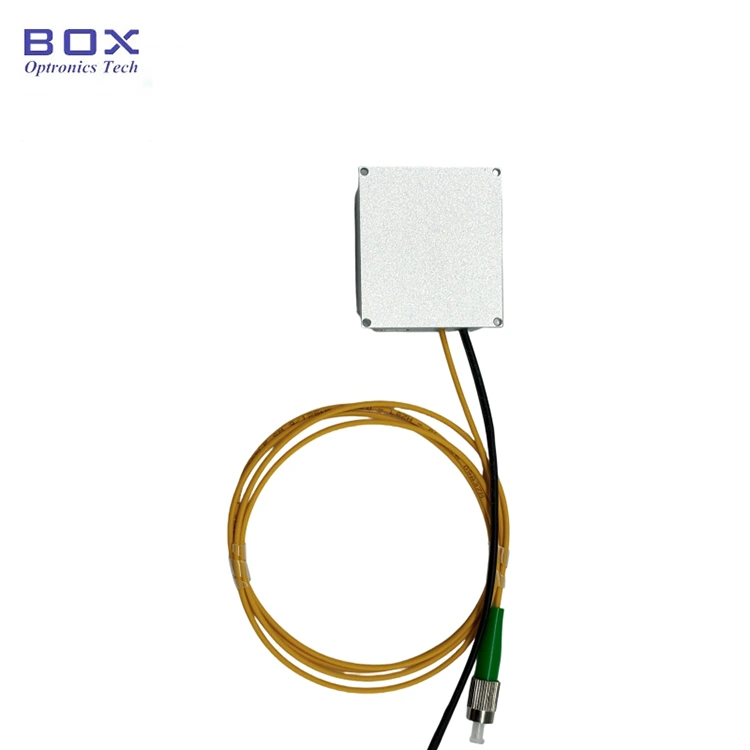

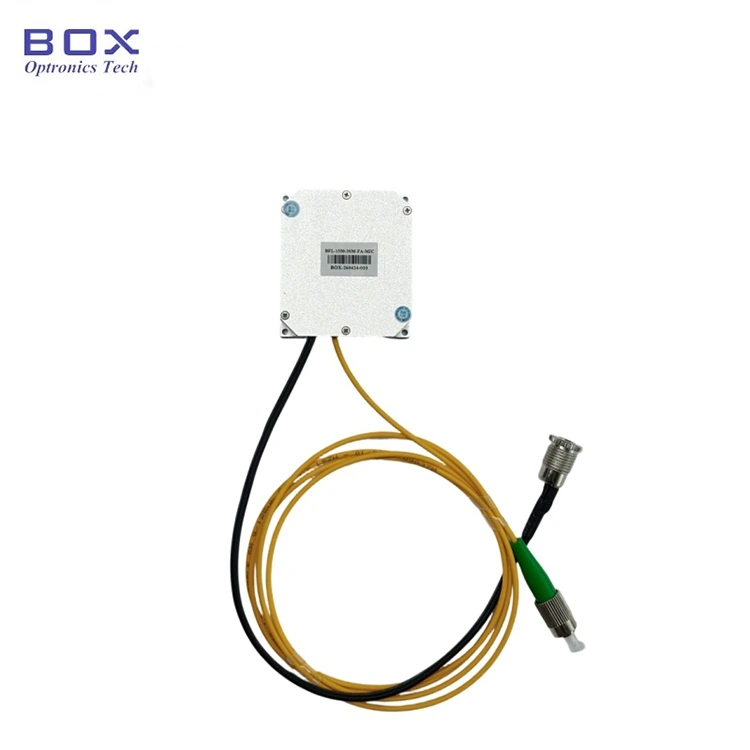

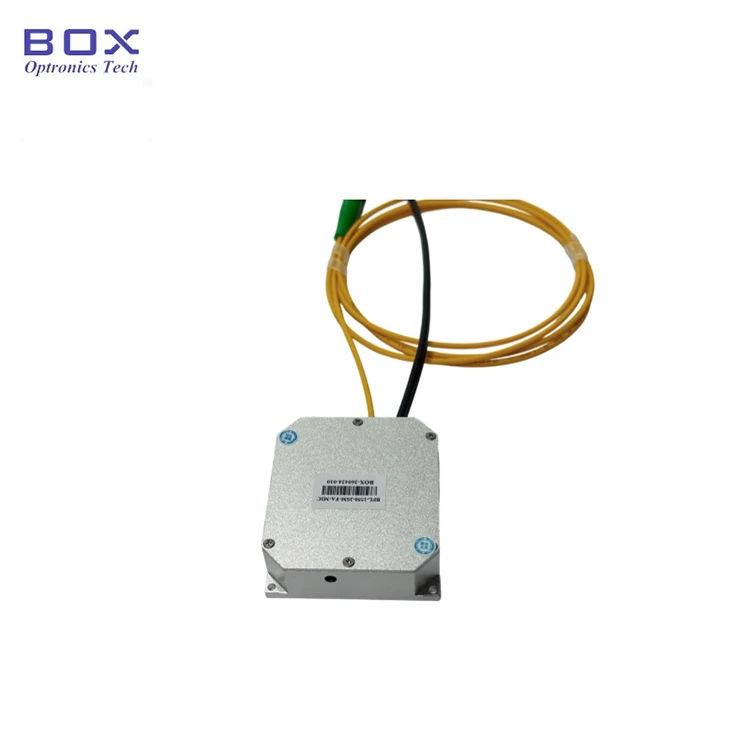

Produktintroduktion-1550nm SLD bredbandsljuskälla mikromodul

Detta är en 1550nm SLD bredbandsljuskälla mikromodul som använder superluminescerande diodteknologi, med uteffekt 3mW och 10mW valfritt, -3dB bandbredd över 30nm, platt spektrum, låg rippel och utmärkt långsiktig stabilitet. SM-fiber och PM-fiber finns tillgängliga. Den stöder RS485-kommunikationsgränssnitt och övervakningsprogramvara för systemintegration. Det kompakta måttet är bara 46,6x51,6x15 mm.

Produktspecifikationer-1550nm SLD Broadband Light Source Micro-Modul

Produktegenskaper-1550nm SLD bredbandsljuskälla mikromodul

● Liten storlek; l

● Brett spektrum;

● Låg spektral krusning;

● DB9 Female(RS485)-kommunikation för enkel integrering.

Produktapplikationer-1550nm SLD Bredbandsljuskälla mikromodul

● Optisk koherenstomografi (OCT);

● Medicinsk bildbehandling;

● Fiberoptiskt gyroskop (FOG).

Produktinformation-1550nm SLD Broadband Light Source Micro-Modul

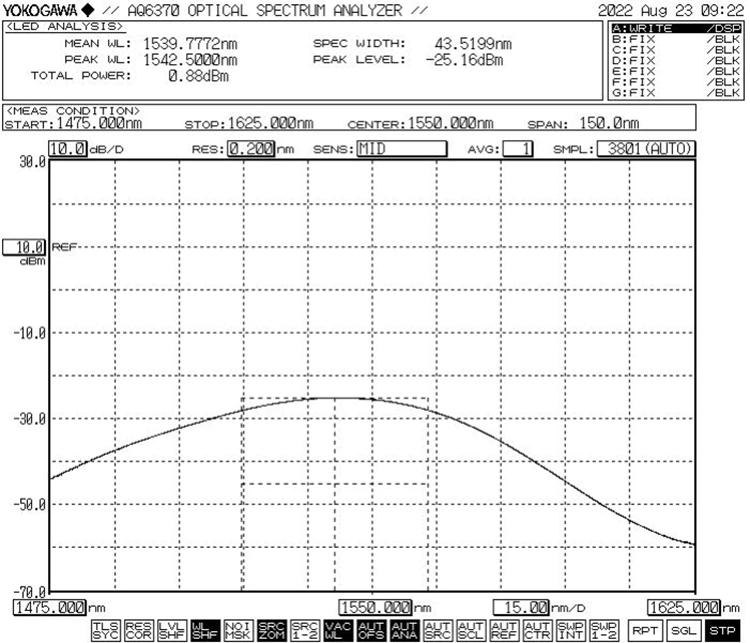

● Typiskt spektrum: -3dB Bandbredd Min.30nm

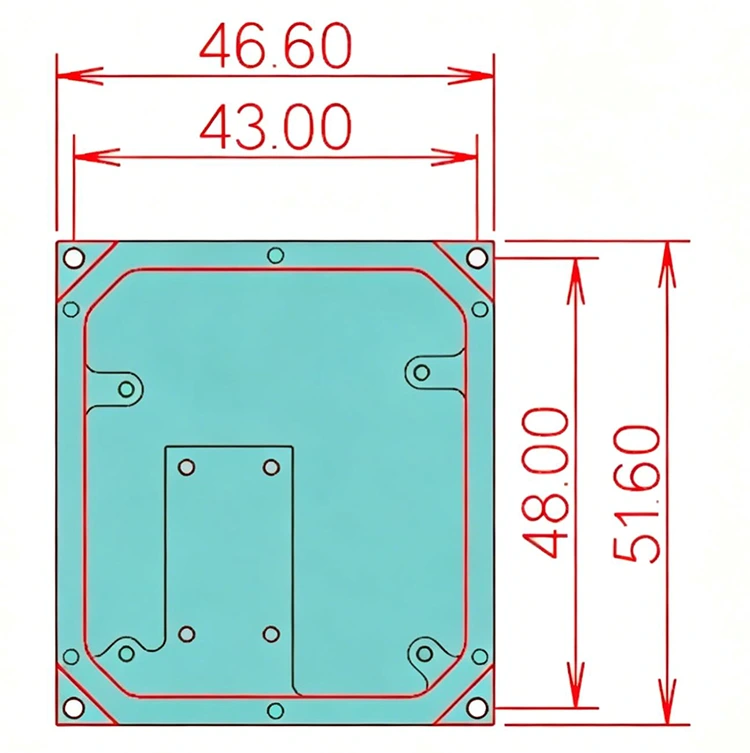

● Mått(mm): 46,6(B)×51,6(D)×15(H)

Driftssteg-1550nm SLD Bredbandsljuskälla mikromodul

Steg 1. Uppackning: Kontrollera före montering om alla tillbehör är kompletta.

Steg 2. Strömförsörjning: Ansluts till en DC-omkopplande strömkälla eller en reglerad strömkälla som uppfyller deras strömförsörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)

Steg 3. Ansluta utgångsfiber: Öppna dammskyddet vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4. Anslut till värddatorn: Använd den gröna portkabeln och USB-RS485 DB9-datakabeln för att ansluta 1550nm SLD-bredbandsljuskälla-mikromodulen och datorn; Datorn måste först installera en dedikerad drivrutin för seriell port för att identifiera USB-RS485 serieportens datakabel, annars kan värddatorns programvara och ljuskällemodulen inte anslutas och kommuniceras korrekt. Fråga Box Optronics efter drivrutinen.

Steg 5. Styrmjukvara: Box Optronics tillhandahåller seriekommandot eller PC-mjukvara för att styra LD-strömmen och LD-temperaturen för 1550nm SLD Broadband Light Source Micro-Module. Välj rätt port, ställ in ström och temperatur och klicka sedan på öppna-knappen. (För att förhindra skador, öka drivströmmen långsamt vid första driften. Applicera inte full ström omedelbart.)

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla bort fiberanslutningen.

Beställningsinformation-1550nm SLD Broadband Light Source Micro-Module

t.ex.: BSLD-1550-10SM-FA-MIC

(Beställningsinformation: 1550nm SLD Broadband Light Source Micro-Module, 10mW uteffekt, med SMF-28e fiber, FC/APC-kontakt).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad-1550nm SLD Broadband Light Source Micro-Module

Datablad

Villkor för offert och betalning-1550nm SLD bredbandsljuskälla mikromodul

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid-1550nm SLD Bredbandsljuskälla mikromodul

Produktion: 10-15 arbetsdagar. (Om det finns några i lager kommer det att skickas snabbare.)

Den internationella logistiken: 3-5 arbetsdagar.

Användningsanmärkningar och underhåll-1550nm SLD bredbandsljuskälla mikromodul

● Rengör fiberanslutningarna med en luddfri tork och inspektera med en fiberänddetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckta med dammskydd.

● Om utgångsfibern behöver anslutas till en annan fiber, rekommenderas att använda en fusionssplicer.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; förvara på en torr plats.

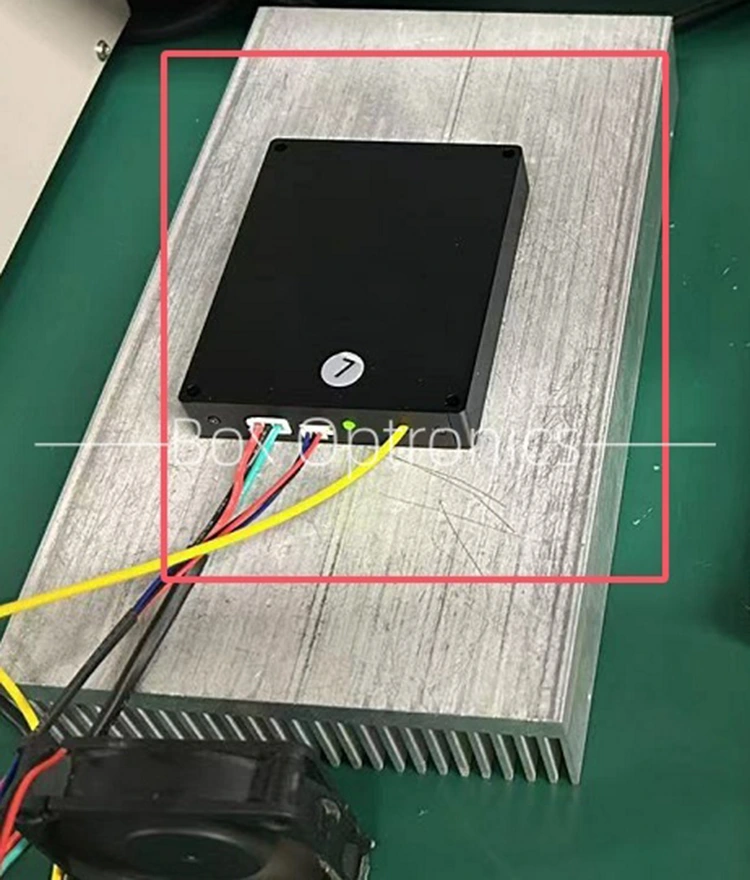

● Vid långvarig användning, placera den på ett kylfläns.

Kvalitetssäkring och kundservice-1550nm SLD bredbandsljuskälla mikromodul

● Garantiperiod:

Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skada orsakad av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Fel på grund av felaktig användning av användaren.

(3) Openbar fysisk skada orsakad av mänskliga misstag.

(4) Oauktoriserad demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
