840nm 10mW 40nm SLD Bredbandsljuskälla

Innehållsförteckning

1. Introduktion av 840nm 10mW 40nm SLD bredbandsljuskälla

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktinformation

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Villkor för offert och betalning

10. Ledtid

11. Användningsanvisningar och underhåll

12. Kvalitetssäkring och kundservice

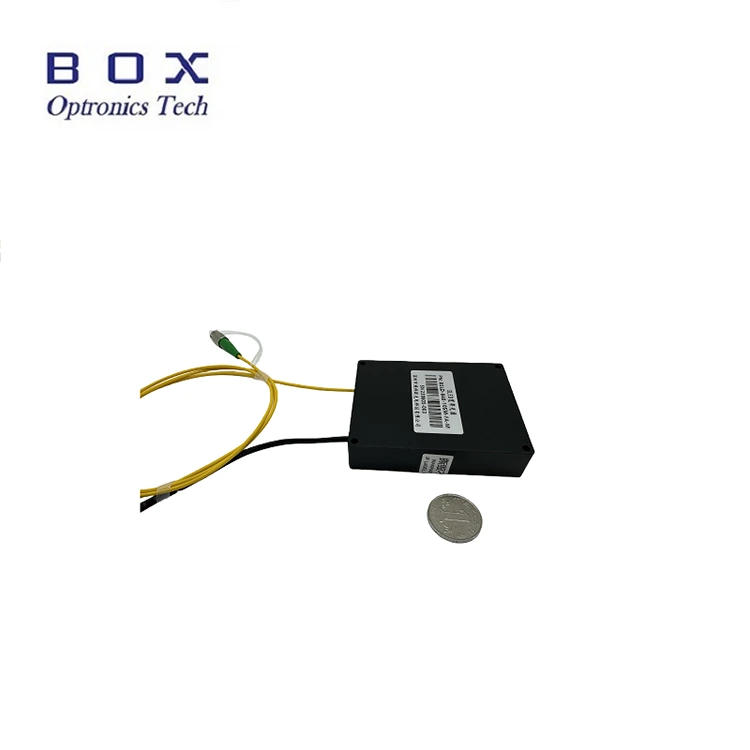

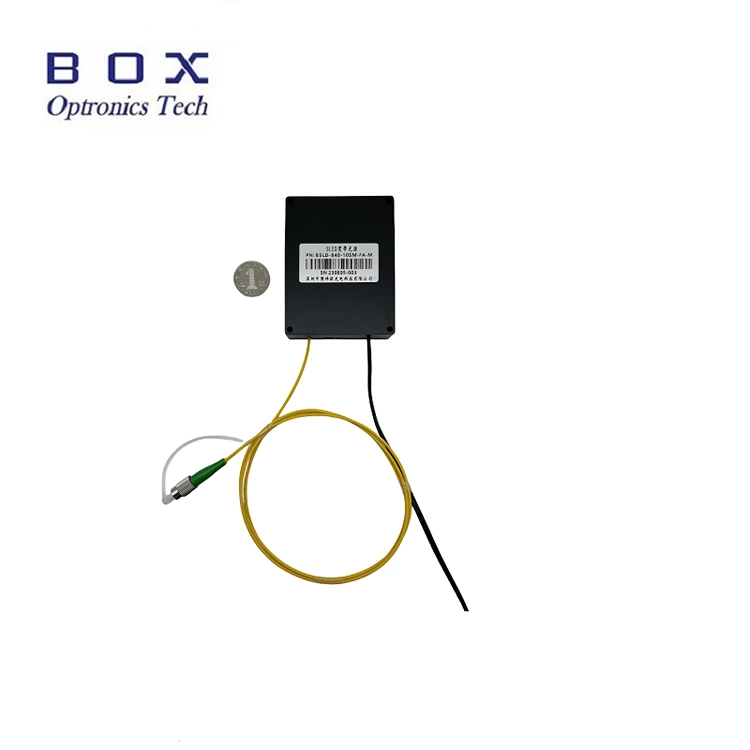

Produktintroduktion-840nm 10mW 40nm SLD bredbandsljuskälla

Detta är en 840nm 10mW 40nm SLD bredbandsljuskälla som använder superluminescerande diodteknologi, med en uteffekt på över 10mW, -3dB bandbredd över 40nm, platt spektrum, låg rippel och utmärkt långsiktig stabilitet.

Den stöder pekskärmsbänk och modulära konfigurationer med ett RS-485 kommunikationsgränssnitt och övervakningsprogramvara för systemintegration. Lämplig för fiberavkänning och medicinsk bildbehandling. Anslut/koppla alltid från fibrer utan ström för att undvika att ändsidan bränns.

Produktspecifikationer-840nm 10mW 40nm SLD Bredbandsljuskälla

Produktegenskaper-840nm 10mW 40nm SLD Bredbandsljuskälla

Låg spektral krusning; l

platt spektrum;

DB9 Female(RS485)-kommunikation för enkel integrering;

Anpassad uteffekt och fibertyp.

Produktapplikationer-840nm 10mW 40nm SLD Bredbandsljuskälla

Optisk fiberavkänning;

Medicinsk bildbehandling;

Optisk koherenstomografi (OCT).

Produktinformation-840nm 10mW 40nm SLD Bredbandsljuskälla

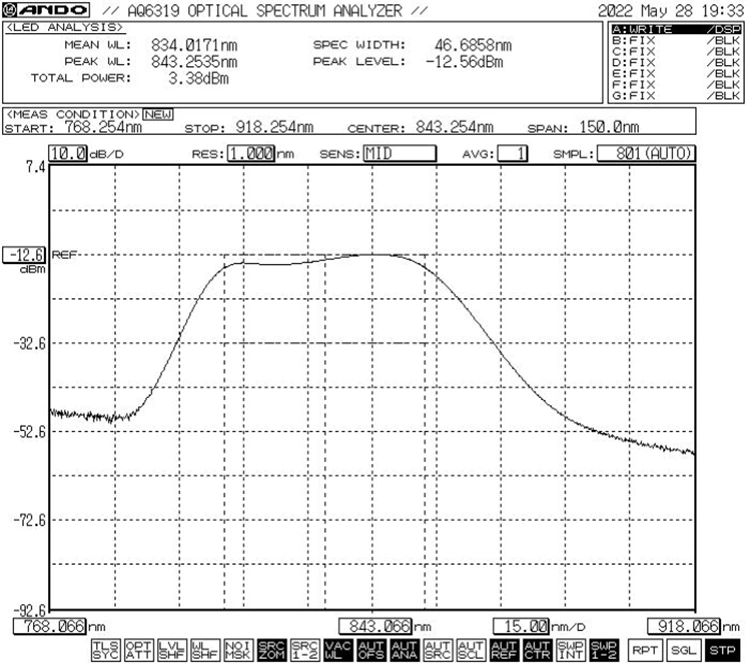

Typiskt spektrum: -3dB bandbredd Min.40nm /Typ.45nm

Mått (mm)

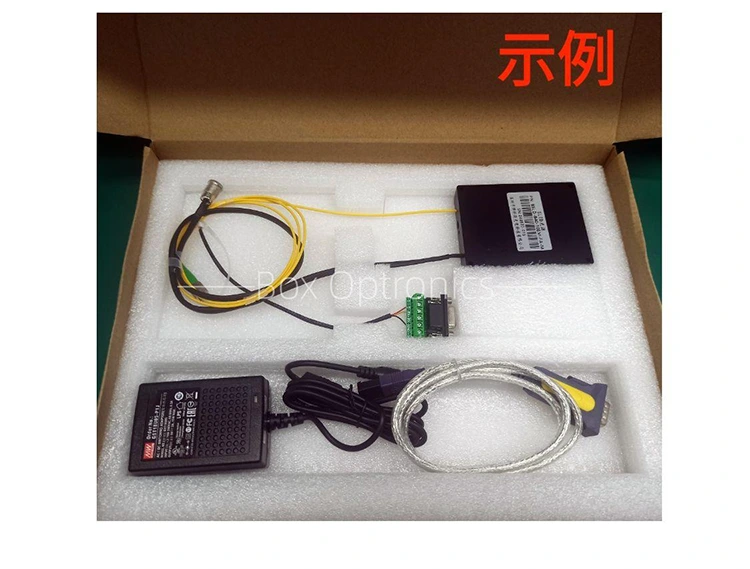

Standardtillbehör

Driftssteg-840nm 10mW 40nm SLD Bredbandsljuskälla

Steg 1. Uppackning: Före montering, kontrollera om alla tillbehör är kompletta, inklusive SLED-ljuskällmodul, USB-datakabel, grön portkabel, nätadapter, testrapport, etc.

Steg 2. Strömförsörjning: Ansluts till en DC-omkopplande strömkälla eller en reglerad strömkälla som uppfyller deras strömförsörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)

Steg 3. Ansluta utgångsfiber: Öppna dammskyddet vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4. Anslut till värddatorn: Använd den gröna portkabeln och USB-RS485 DB9-datakabeln för att ansluta 840nm 10mW 40nm SLD bredbandsljuskällan och datorn; Datorn måste först installera en dedikerad drivrutin för seriell port för att identifiera USB-RS485 serieportens datakabel, annars kan värddatorns programvara och ljuskällemodulen inte anslutas och kommuniceras korrekt. Fråga Box Optronics efter drivrutinen.

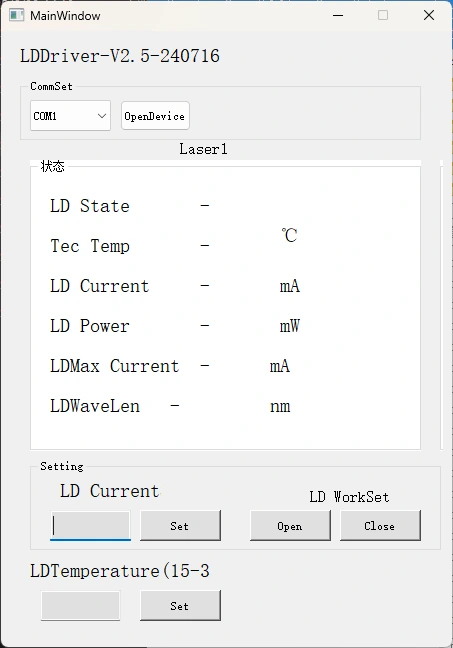

Steg 5. Styrmjukvara: Box Optronics tillhandahåller det seriella kommandot eller PC-mjukvaran för att styra LD-strömmen och LD-temperaturen för 840nm 10mW 40nm SLD bredbandsljuskälla. Välj rätt port, ställ in ström och temperatur och klicka sedan på öppna-knappen. (För att förhindra skador, öka drivströmmen långsamt vid första driften. Applicera inte full ström omedelbart.)

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla bort fiberanslutningen.

Beställningsinformation-840nm 10mW 40nm SLD Bredbandsljuskälla

t.ex.: BSLD-840-104SM-FA-M

(Beställningsinformation: 840nm 10mW 40nm SLD bredbandsljuskälla, med SM Hi780-fiber, FC/APC-kontakt, modulpaket, 5VDC-strömförsörjning).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad-840nm 10mW 40nm SLD Bredbandsljuskälla

Datablad

Testblad

Villkor för offert och betalning-840nm 10mW 40nm SLD Bredbandsljuskälla

Villkor för offert

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.

(3) Annat

Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid-840nm 10mW 40nm SLD Bredbandsljuskälla

Produktion: 10 arbetsdagar. (Om det finns några i lager kommer det att skickas snabbare.)

Den internationella logistiken: 3-5 arbetsdagar.

Användningsinformation och underhåll-840nm 10mW 40nm SLD Bredbandsljuskälla

Det rekommenderas inte att ofta sätta in eller ta bort de fiberoptiska kontakterna vid utgångsändarna, för att förhindra dammkontamination – vilket kan leda till ökad insättningsförlust – eller att fiberanslutningens ändytor bränns.

Rengör fiberanslutningarna med en luddfri tork och inspektera med en fiberänddetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckta med dammskydd.

Om utgångsfibern behöver anslutas till en annan fiber, rekommenderas att använda en fusionssplicer.

Vänligen vidta försiktighetsåtgärder mot fukt, damm och korrosion; förvara på en torr plats.

Kvalitetssäkring och kundservice-840nm 10mW 40nm SLD Bredbandsljuskälla

Garantiperiod:

Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skada orsakad av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Fel på grund av felaktig användning av användaren.

(3) Openbar fysisk skada orsakad av mänskliga misstag.

(4) Oauktoriserad demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
