840nm 20mW SLED bredbandsljuskälla

Innehållsförteckning

1. Introduktion av 840nm 20mW SLED bredbandsljuskälla

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Standardtillbehör

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Villkor för offert och betalning

10. Ledtid

11. Användningsanvisningar och underhåll

12. Kvalitetssäkring och kundservice

Produktintroduktion

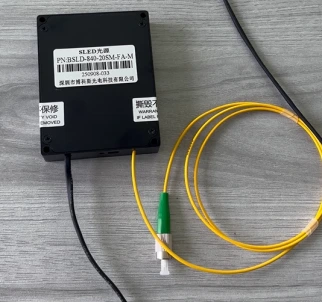

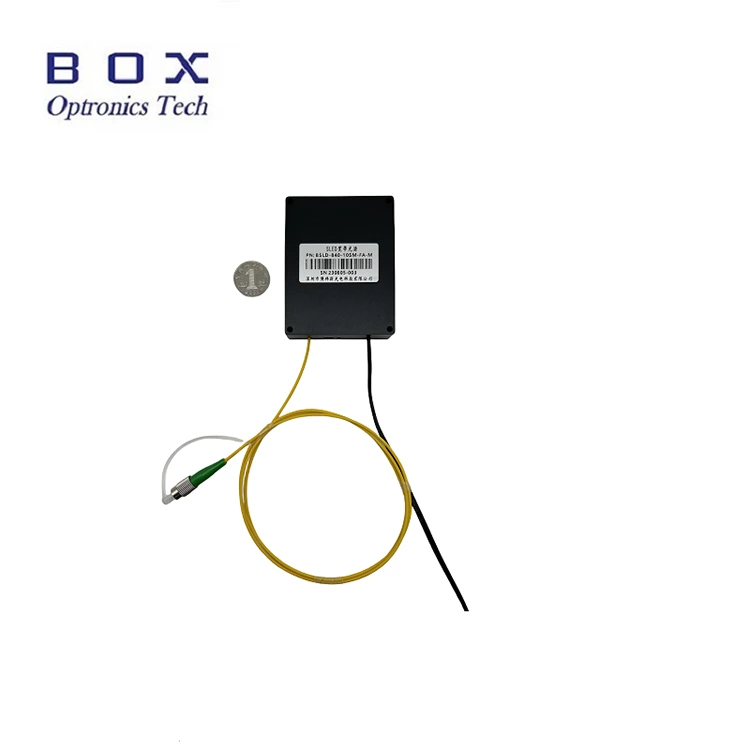

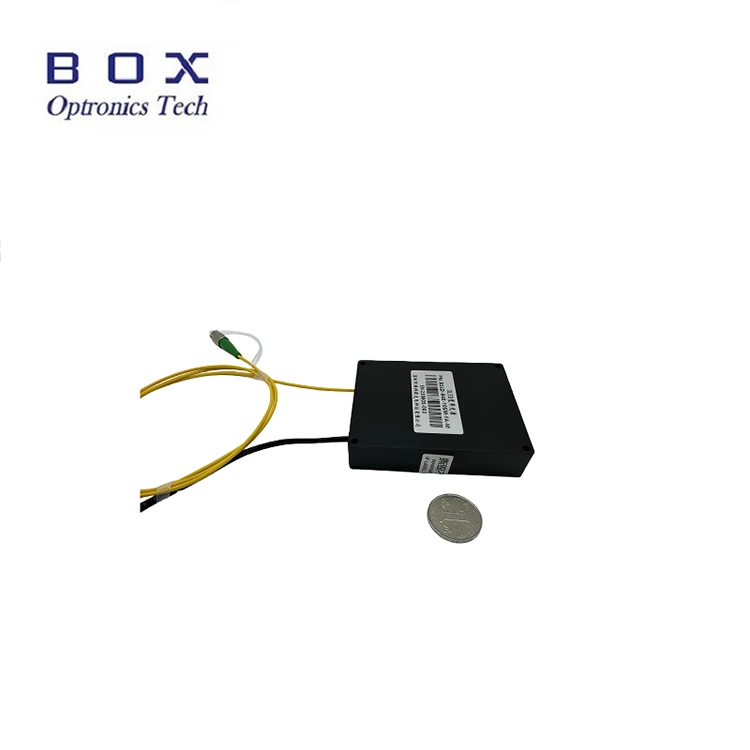

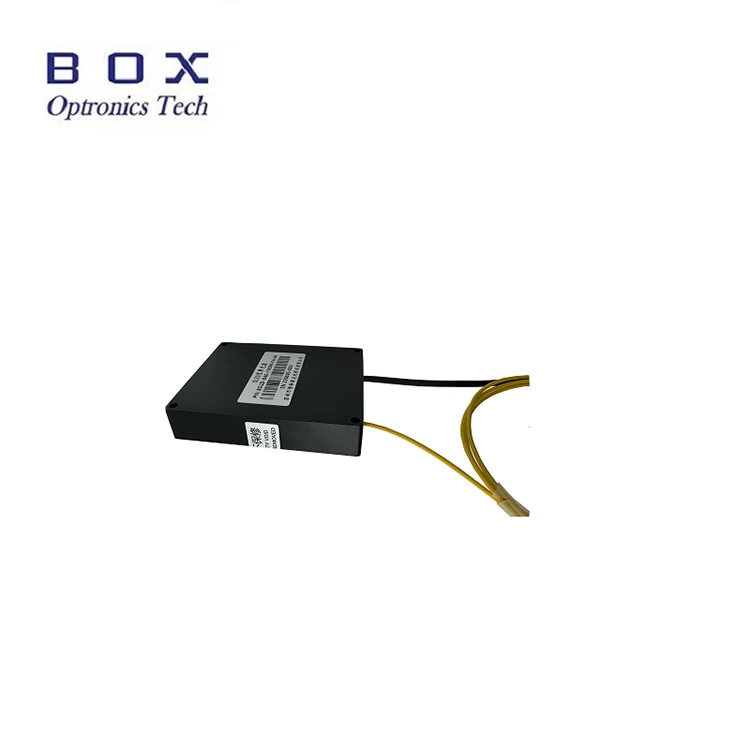

Detta är en 840nm 20mW SLED bredbandsljuskälla som använder superluminescerande diodteknologi, med uteffekt över 20mW, -3dB bandbredd över 45nm, platt spektrum, låg rippel och utmärkt långsiktig stabilitet. Den stöder bänk- och modulkonfigurationer med kommunikationsgränssnitt och övervakningsprogramvara för industriell och medicinsk integration. Lämplig för industriell OCT, fiberavkänning och medicinsk bildbehandling. Vänligen använd med märkspänning, kontrollera temperatur och luftfuktighet, säkerställ god värmeavledning, undvik överbelastning och kontaminering.

Produktspecifikationer

Produktegenskaper

● Låg spektral krusning;

● 20mW Hög uteffekt;

● Dubbla konfigurationer av modul/bänk med kommunikationsövervakning för enkel integration;

● Stöder SM/PM-fiberanpassning för att passa olika optiska system.

Produktapplikationer

● Industriell ULT;

● Oftalmisk OKT;

● Fiberenhetskalibrering och passiva komponenttestsystem.

Produktdetaljer

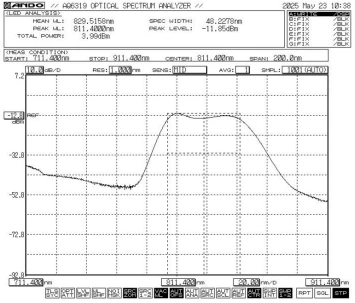

● Typiskt spektrum: -3dB bandbredd Min.45 / Typ.48

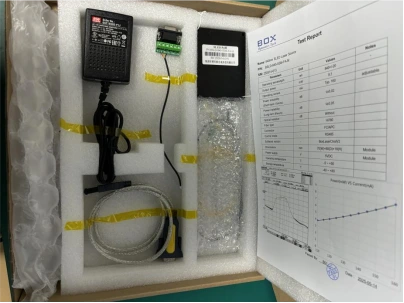

● Standardtillbehör

Driftssteg

Steg 1.Uppackning: Före montering, kontrollera om alla tillbehör är kompletta, inklusive SLED-ljuskällsmodul, USB-datakabel, grön portkabel, nätadapter, testrapport, etc.

Steg 2.Strömförsörjning: Ansluts till en DC switchande strömkälla eller en reglerad strömkälla som uppfyller deras strömförsörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)

Steg 3.Ansluta utgångsfiber: Öppna dammskyddet vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4.Anslut till värddatorn: Använd den gröna portkabeln och USB-RS485 DB9-datakabeln för att ansluta 840nm 20mW SLED-bredbandsljuskällan och datorn; Datorn måste först installera en dedikerad drivrutin för seriell port för att identifiera USB-RS485 serieportens datakabel, annars kan värddatorns programvara och ljuskällemodulen inte anslutas och kommuniceras korrekt. Fråga Box Optronics efter drivrutinen.

Steg 5.Styrprogramvara: Box Optronics tillhandahåller seriekommandot eller PC-mjukvara för att styra LD-strömmen och LD-temperaturen för 840nm 20mW SLED bredbandsljuskällan. Välj rätt port, ställ in ström och temperatur och klicka sedan på öppna-knappen. (För att förhindra skada, öka drivströmmen långsamt vid första driften. Applicera inte full ström omedelbart.)

Steg 6.Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla bort fiberanslutningen.

Beställningsinformation

t.ex.: BSLD-840-205SM-FA-M

(Beställningsinformation: 840nm 20mW SLED bredbandsljuskälla, -3dB bandbredd runt 50nnm, med SM CS 780 fiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad

Datablad

Testblad

Villkor för offert och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager kommer det att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Användningsanvisningar och underhåll

● Undvik frekvent i- och urkoppling av fiberkontakter för att förhindra dammansamling och skador på änden.

● Rengör fiberanslutningarna med en luddfri tork och inspektera med en fiberänddetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. Lock oanvända kontakter med dammlock.

● Förvara utrustningen i en torr, fuktfri miljö.

Kvalitetssäkring och kundservice

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden kommer kostnadsfria reparations- eller utbytestjänster att tillhandahållas för fel som orsakas av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
