Micro-Module C-band Erbium-dopad Fiber Booster Amplifier

Innehållsförteckning

1. Introduktion av Micro-Module C-band Erbium-dopad Fiber Booster Amplifier

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Beställningsinformation

7. Datablad

8. Offertvillkor och betalning

9. Ledtid

10. Driftsteg

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Micro-Module C-band Erbium-dopad Fiber Booster Förstärkare är designade för applikationer i begränsade utrymmen. Måtten är 50(B)×50(D)×15(H)mm eller 45(B)×65(D)×10(H)mm valfritt. Det kan de vara används för effektförstärkning av lasersignaler i C-bandet 1530~1565nm våglängdsområde. De har en 10/13/17/20/23dBm hög effekt och lågt brus. A seriell kommunikationsport och strömkabel tillhandahålls för PC-drift. När Använd dessa moduler, se till att fiberänden är ren, var uppmärksam på laser inmatningsbegränsningar och vidta nödvändiga försiktighetsåtgärder för lasersäkerhet.

Produkt Specifikationer

Produkt Funktioner

● Brett våglängdsområde-1530~1565nm;

● Subminiatyr design;

● Lågt ljud <5dB;

● RS232/TTL styrläge.

Produkt Ansökningar

● Optisk fiberkommunikation;

● Optisk fibersensor;

● Fiber laser.

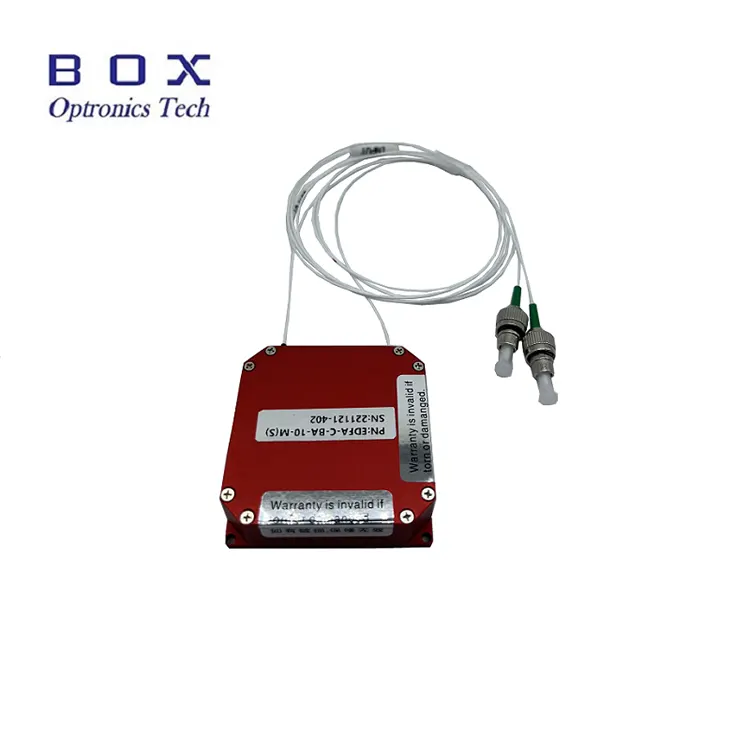

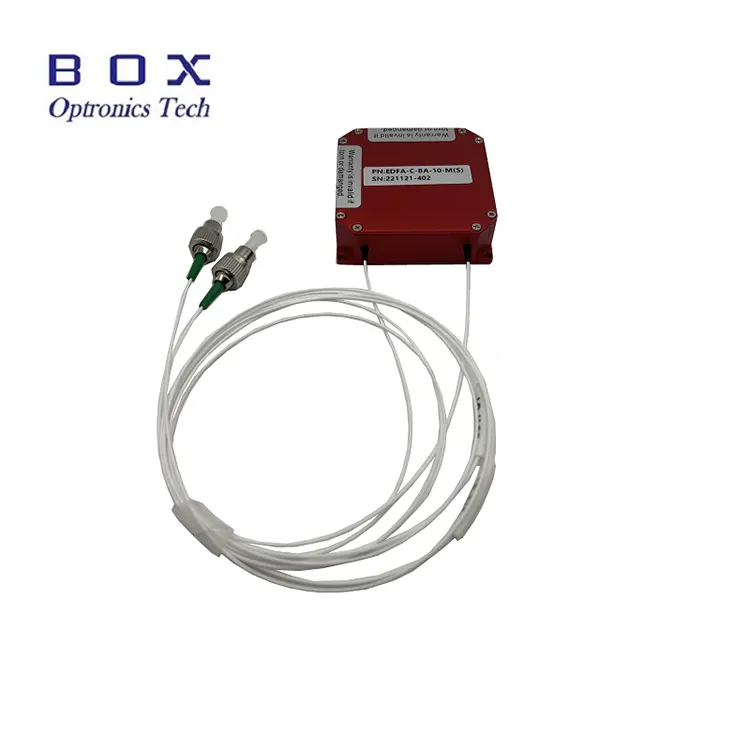

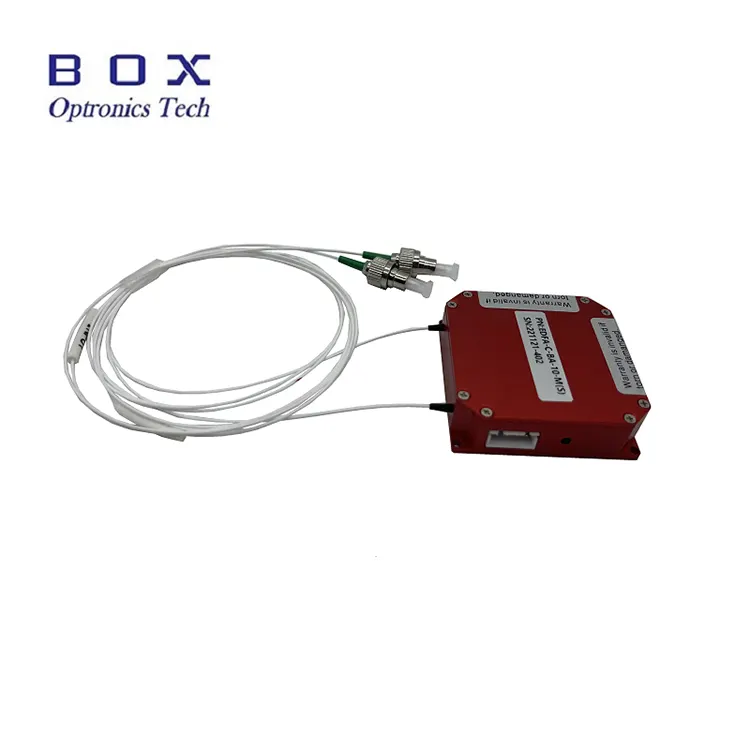

Produkt Detaljer

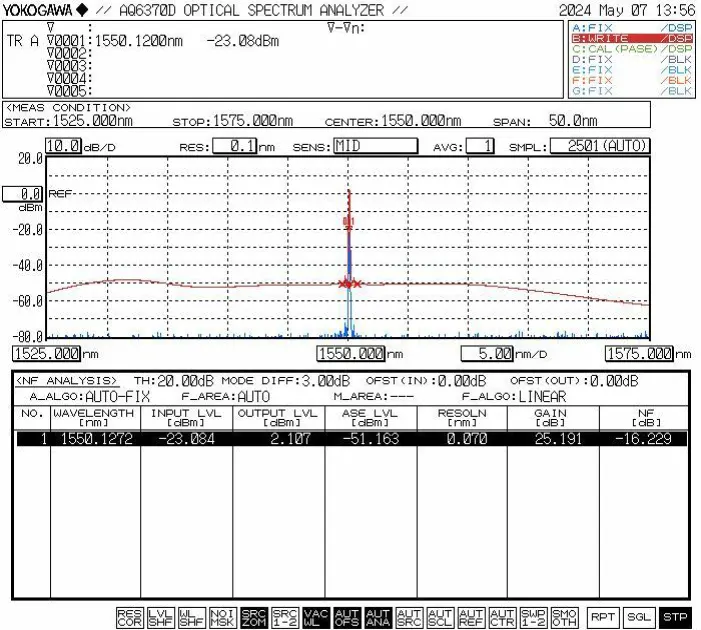

● Typisk karakteristisk kurva

● Kommunikationsstiftsdefinition (från vänster till höger: 1 till 4):

Kommunikationsnivån överensstämmer med TTL-standarder. En TTL-RS232 nivåkonvertering krävs för anslutning till en dator.

Beställningsinformation

t.ex.: EDFA-BA-C-23-SM-MIC

(Beställningsinformation: Micro-Module C-band Erbium-dopad Fiber Booster Amplifier, 23dBmuteffekt, med SMF-28efiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några på lager går det snabbare skickas.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Steg

Steg 1.Uppackning och montering

Kontrollera att alla tillbehör är kompletta före montering.

Steg 2. Ansluta strömförsörjning och fiber Patch sladdar

Anslut strömförsörjningen; anslut signallampan till ingången

Steg 3. Slå på förstärkaren

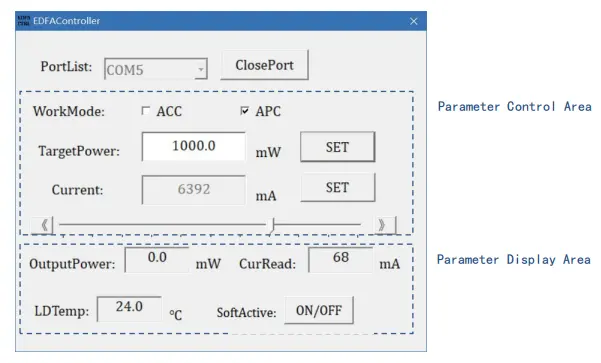

Slå på förstärkarens ström. Obs: Driftström och förstärkning värden är parametrarna som ställts in av värddatorn vid den senaste avstängningen, och kan modifieras via programvara om det behövs. Det är strängt förbjudet att koppla in eller koppla ur fiberanslutningarna medan lasern är i drift.

Setp4.Shutdown

Koppla ur strömkabeln efter användning.

Operation Notes och Underhåll

● Koppla inte av strömförsörjningen direkt medan förstärkaren är fungerar.

● Håll fiberanslutningar fria från damm för att förhindra att fibern bränns kontaktens ändyta. Rengör fiberkontakten med dammfritt linspapper innan anslutning, inspektera den med en fiberändytasinspektör och anslut via fläns först efter att ha bekräftat renlighet. Annars kan fiberkontaktens ändyta brännas när lasern slås på. Säkerställ laserfri drift när anslutningsflänsar och sätt på fiberdammskydd när de inte används.

● Håll utrustningen torr och förvara den på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
