C-band Erbium-dopad Fiber In-Line Amplifier

Innehållsförteckning

1. Introduktion av C-band Erbium-dopad Fiber In-Line Amplifier

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Offertvillkor och betalning

9. Ledtid

10. Användningsanmärkningar och Underhåll

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

C-band Erbium-dopade Fiber In-Line-förstärkare är designad för linjerelä i fiberlaser- eller fiberkommunikationssystem. De kan användas för effektförstärkning av lasersignaler i C-bandet 1530~1565nm våglängdsområde. De har en 15/17/20/23/25/26dBm hög effekt och låg buller. Lovar och programvara tillhandahålls för PC-drift. När du använder dessa moduler, se till att fiberänden är ren, var uppmärksam på laseringång begränsningar och vidta nödvändiga lasersäkerhetsåtgärder.

Produkt Specifikationer

Produkt Funktioner

● Brett våglängdsområde-1530~1565nm;

● Hög vinst faktor;

● Lågt ljud <5,5dB;

● Hög uteffekt 15/17/20/23/25/26dBm tillval.

Produkt Ansökningar

● Optisk fiberkommunikation;

● Optisk fibersensor;

● Fiber laser.

Produkt Detaljer

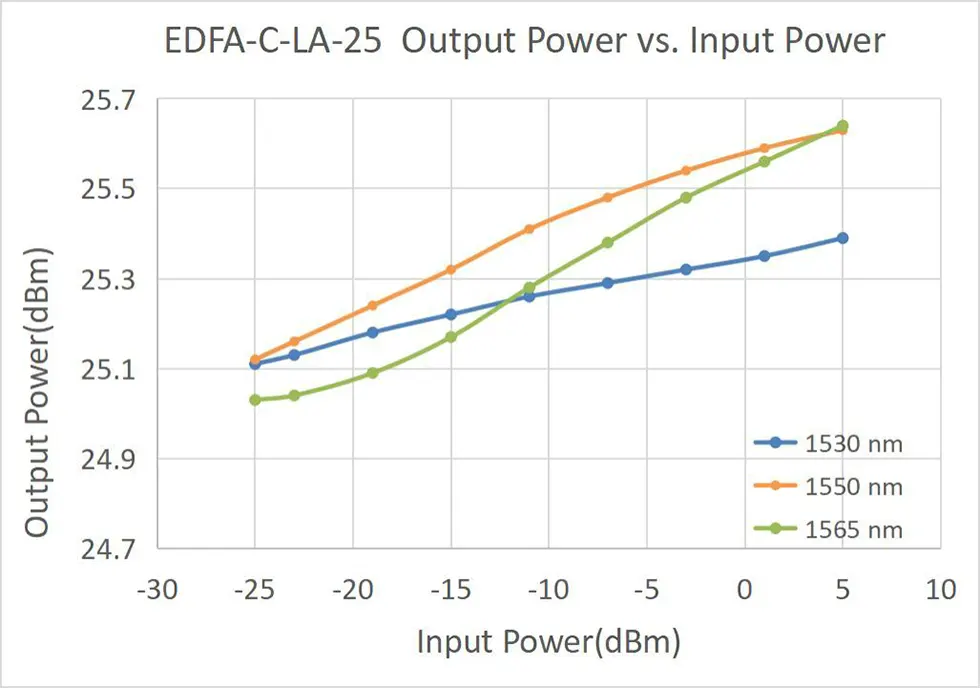

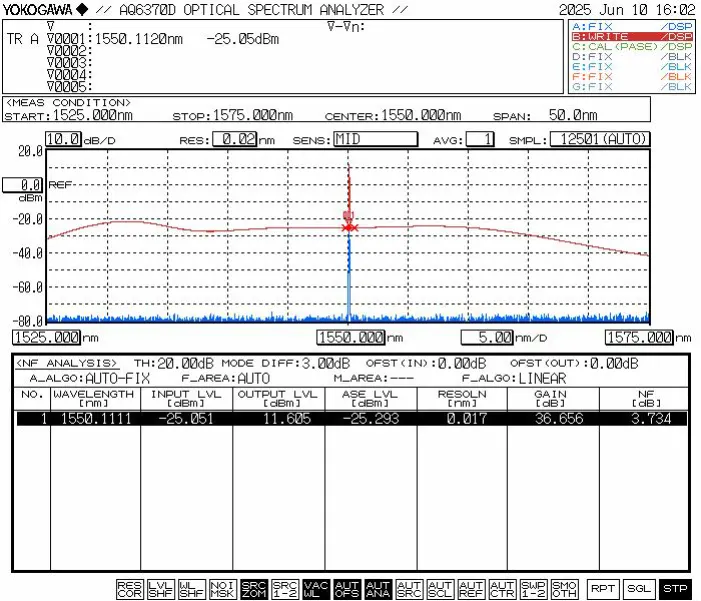

● Typisk karakteristisk kurva

Beställningsinformation

t.ex.: EDFA-LA-C-15-SM-M

(Beställningsinformation: C-band Erbium-dopad Fiber In-Line Förstärkare, 15dB uteffekt, med SMF-28efiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några på lager går det snabbare skickas.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● För enkellägesfibrer (Hi-1060, PM980, G652D, PM1550, etc.), teoretisk effekttolerans för kontinuerligt ljus är cirka 200mW när ändytan är ren. Därför kan EDFA-modeller med uteffekt <200mW ansluta sina utgångsfiberkontakter till andra single-mode fiberenheter via rörliga adaptrar (fiberflänsar).

● Koppla inte av strömförsörjningen direkt medan förstärkaren är fungerar.

● Håll fiberanslutningar fria från damm för att förhindra att fibern bränns kontaktens ändyta. Rengör fiberkontakten med dammfritt linspapper innan anslutning, inspektera den med en fiberändytasinspektör och anslut via fläns först efter att ha bekräftat renlighet. Annars kan fiberkontaktens ändyta brännas när lasern slås på. Säkerställ laserfri drift när anslutningsflänsar och sätt på fiberdammskydd när de inte används.

● Frekvent pluggning/urkoppling av utgångsfiberkontakter är det inte rekommenderas, eftersom det kan orsaka dammkontamination, ökad insättningsförlust eller bränning av fiberkontaktens ändyta.

● Håll utrustningen torr och förvara den på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
