C-band Erbium-dopad fiberförförstärkare

Innehållsförteckning

1. Introduktion av C-band Erbium-dopad fiberförförstärkare

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Offertvillkor och betalning

9. Ledtid

10. Driftsteg

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

C-band Erbium-dopade fiberförförstärkare är designade för att förbättra känsligheten före den optiska mottagaren. Förförstärkaren är speciellt använd för förstärkning av små optiska signaler inom området -45~25dbm. Den typiska förstärkningen för en liten signal är så hög som 35~45dB, och bruset är mindre än 4,5dB. De kan användas för effektförstärkning av laser signaler i C-bandet 1530~1565nm våglängdsområde. Automatisk ström Kontroll(ACC) arbetsläge. Kommandon och kontrollmjukvara tillhandahålls för PC operation.

Produkt Specifikationer

Produkt Funktioner

● Brett våglängdsområde-1530~1565nm;

● Lågt ljud <4,5dB;

● Pekskärm/DB9 Hon(RS232) kommunikationsgränssnitt för enkel operation.

Produkt Ansökningar

● Optisk fiberkommunikation;

● Optisk fibersensor;

● Fiber laser.

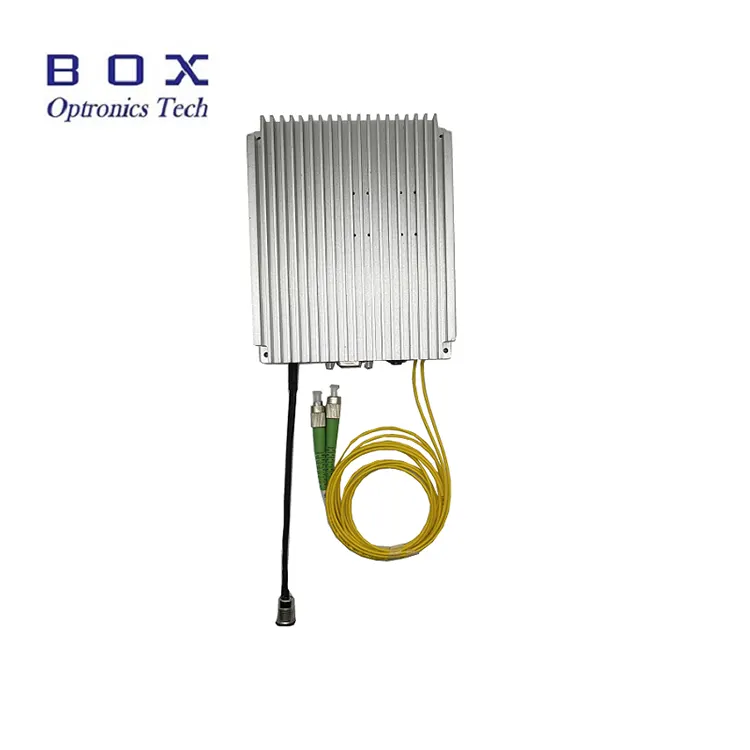

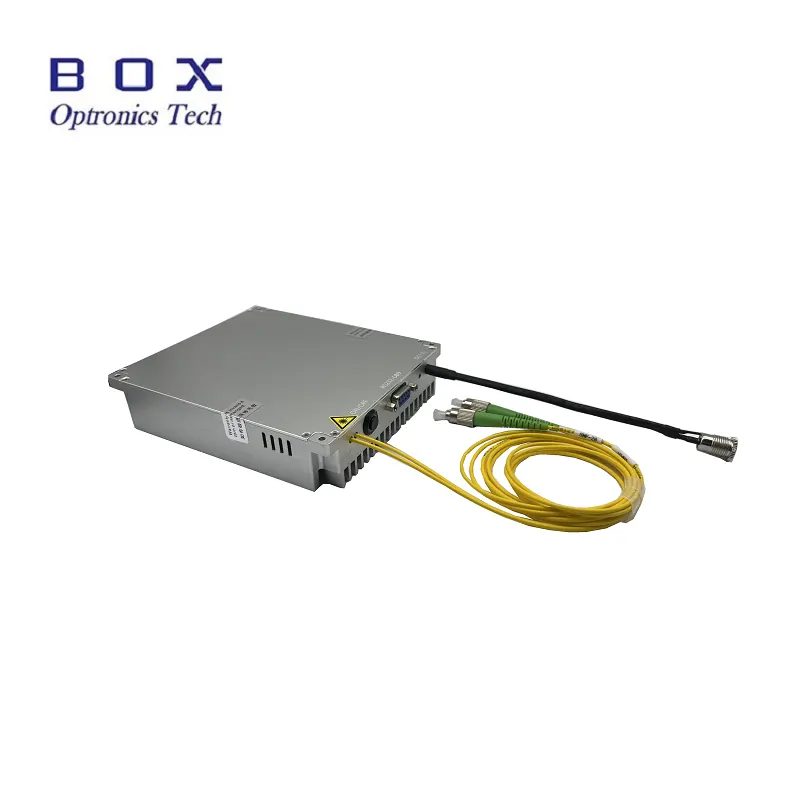

Produkt Detaljer

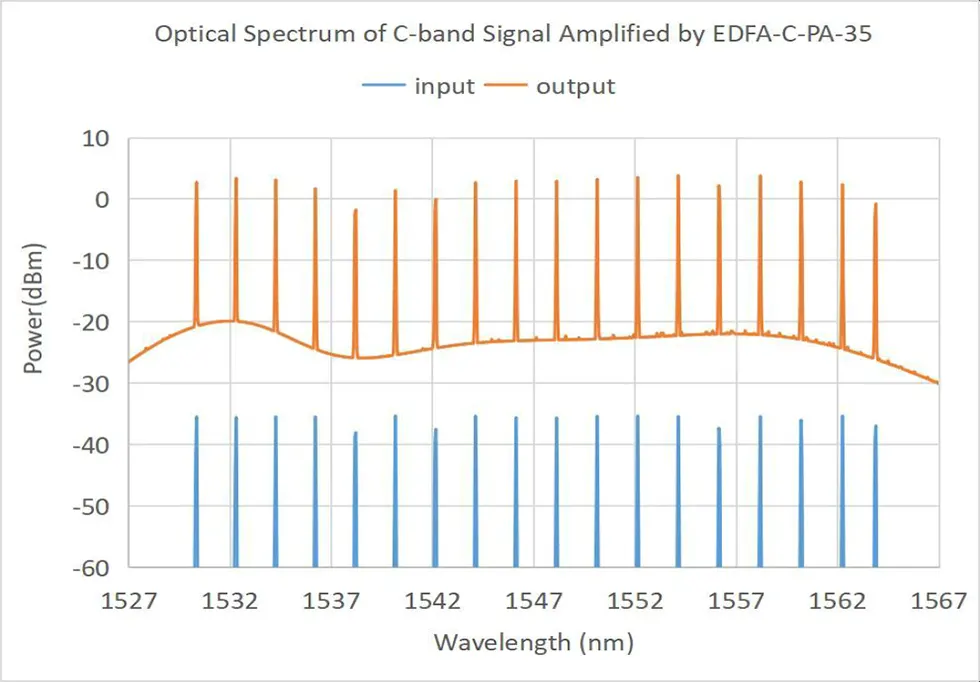

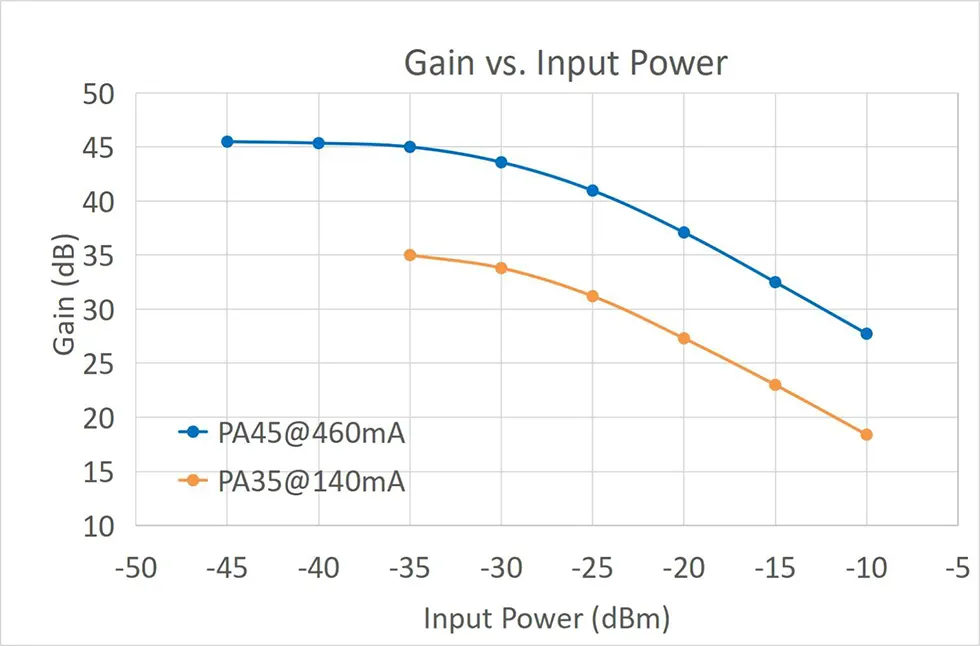

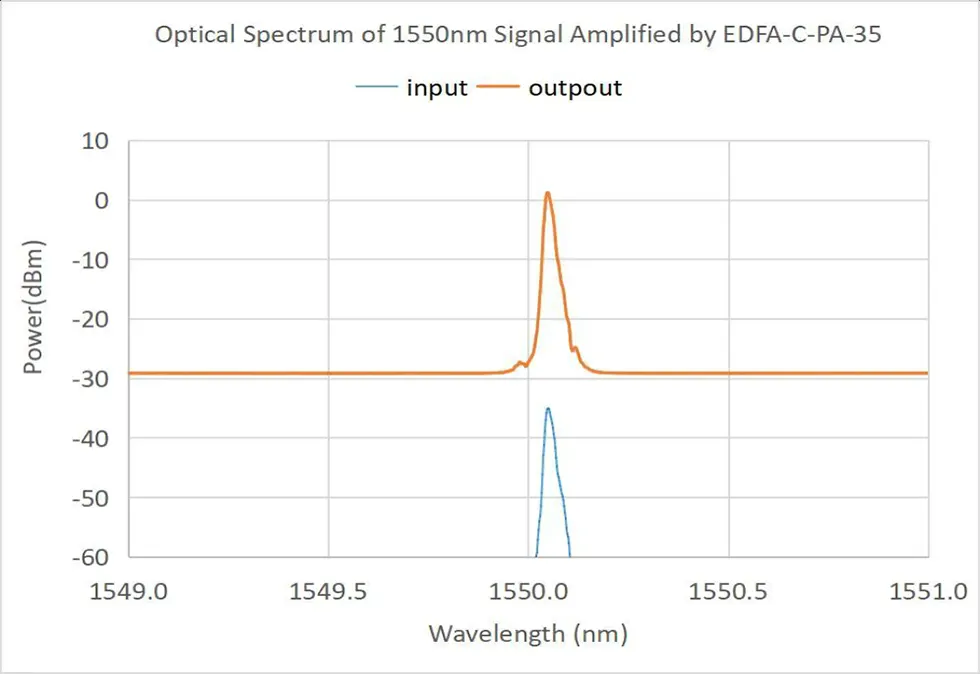

● Typisk karakteristisk kurva

Beställningsinformation

t.ex.: EDFA-PA-C-35-SM-M

(Beställningsinformation: C-band Erbium-dopad Fiber Förförstärkare, 35 dBm liten signalförstärkning, med SMF-28efiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några på lager går det snabbare skickas.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Steg

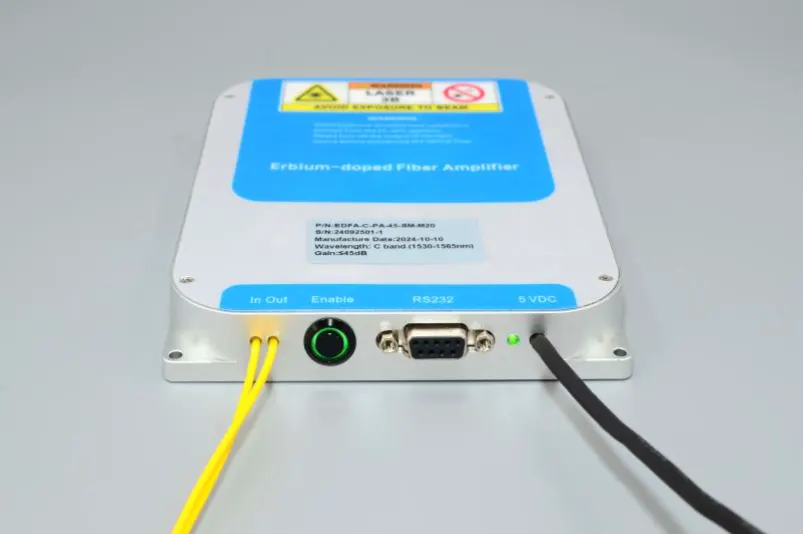

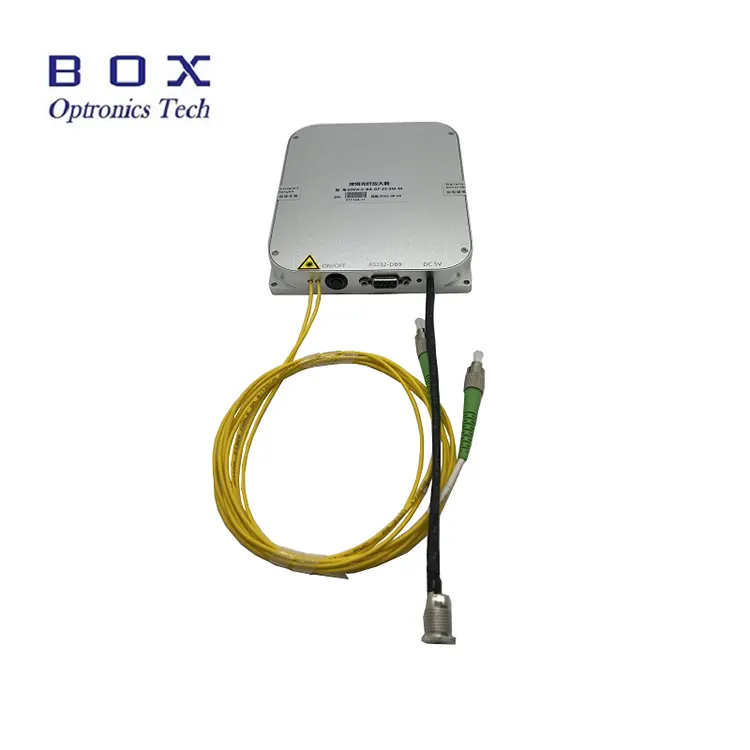

Steg 1. Utseende: Framsidan av EDFA är sekventiellt utrustad med in- och utgående optiska fibrer, en optisk förstärkning utgång aktivering switch, en värddator kommunikation gränssnitt (standard RS232 DB9), en strömindikatorlampa och en nätsladd (standard DC 5V).

Steg 2. Strömförsörjning: Strömmen porten är standard DC5,5×2,1mm ström gränssnitt och en matchande DC5V DC-strömadapter kommer att tillhandahållas när produkten lämnar fabriken. Anslutningsmetoden mellan nätadaptern och EDFA-modulen visas i figuren nedan. Se till att använda original matchande nätadapter. Användning av en olämplig strömadapter kommer orsaka att EDFA inte fungerar korrekt eller skada EDFA. En U-formad strömförsörjningsledning kan också tillhandahållas för användare att ansluta till en byta strömförsörjning, men det bör föreslås i förväg under upphandling.

Steg 3. Ansluta fiberbyglarna: Öppna dammlocket på den optiska fiberkontakten, kontrollera fiberänden och bekräfta att det inte finns några föroreningar och skador innan du ansluter annan optik fiberenheter eller testutrustning. För utgångsfibern från högeffekts EDFA modell, rekommenderas att använda fusionsskarvningsmetoden för anslutning.

Setp4.Heat Dissipation:This erbiumdopad fiberförstärkarmodul genererar en viss mängd värme. Den bottenytan på förstärkaren (sidan utan text) ska vara nära kontakt med kylflänsen, värmeavledningsfenan eller metallytan vid undersidan av användarens chassi. Lämplig luftkylning rekommenderas för att uppnå en bra värmeavledningseffekt. Den rekommenderade optimala arbetsmiljön temperaturen är -5 ~ +35 ℃. När omgivningstemperaturen överstiger 50 ℃ förstärkaren i standbyläge startar inte. När den omgivande temperaturen överstiger 55 ℃ förstärkaren i fungerande tillstånd kommer automatiskt att stoppa laserutgången och gå in standby-läge för självskydd. När den omgivande temperaturen sjunker till 50 ℃ återupptar förstärkaren automatiskt utmatningen.

Steg 5. Ingång optisk effekt: Denna erbiumdopade fiberförstärkare har inget tröskelkrav för den ingående optiska signaleffekten. När den genomsnittliga effekten av ingången optisk signalen reduceras till nära noll effekt, kommer förstärkaren fortfarande att bibehålla arbetsläge, och utgångsporten kommer att ha spontan emissionsutgång. Men för att få en mer idealisk förstärkningseffekt och signal-brusförhållande, det rekommenderas att styra den optiska ineffekten inom effektområdet beskrivs i testbladet eller produktspecifikationen.

Steg 6. Host Computer Control: Denna förstärkare är en modulär produkt och behöver kombineras med dedikerad värddatorprogramvara för att justera och övervaka arbetstillstånd och driftsparametrar för EDFA. Användarens dator behöver för att installera USB-232 seriell port drivrutin och EDFA värddator kontrollprogramvara som tillhandahålls av vårt företag. Drivrutinen för USB-232 seriell port programmet måste vara installerat, annars kan värddatorns programvara inte ansluta och kommunicera med EDFA-modulen normalt. Det bör noteras att Drivrutinprogrammet för USB-232 seriell port bör överensstämma med den faktiska USB-232 seriell portkabel som används. Programvaruversionsnumret för EDFA-värddatorn programvaran bör överensstämma med programvaruversionsnumret som finns registrerat på produkttestblad.

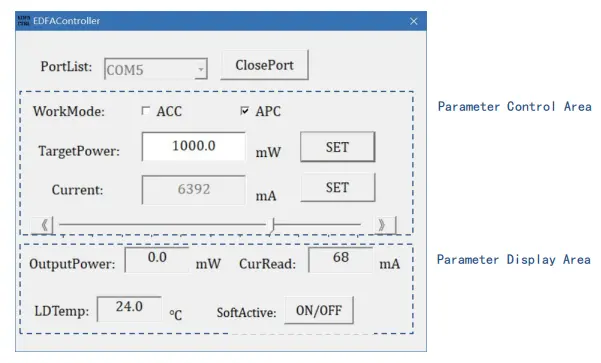

Steg 7. Gränssnitt för värddatorprogramvara: Den information som kan visas av värddatorns programvara inkluderar förstärkarens arbetsläge, målvärde för uteffekt optisk effekt, pumplaser aktuellt målvärde och temperaturövervakningsstatus.

Steg 8. Specifik funktion: Efter start värddatorns programvara, välj först rätt serieportnummer i serieportsekvens PortList, klicka på knappen OpenPort för att öppna seriellen hamn. Vid denna tidpunkt kommer fönstren Current Read och LDTemp att visa arbetsström och pumptemperatur för modulen. Ange måloptiken effektvärde i TargetPower-fönstret och klicka på knappen SET. När knappen omkopplaren på EDFA-modulen och SoftActive-knappen på programvaran är båda slås på, inställningen träder i kraft och EDFA har optisk effekt.

Steg 9. Kontrollläge: Standardmodellen av denna fiberförstärkare stöder två arbetslägen, automatisk strömkontroll läge (ACC-läge) och automatiskt effektkontrollläge (APC-läge). Du kan byta mellan dessa två arbetslägen genom alternativet WorkMode. När du byter, Observera att du först måste stänga av aktiveringsknappen. (* Någon förstärkare modeller stöder endast ACC-läge, såsom EDFA-C-PA). I ACC-läge, gå in i pumpen aktuellt värde i det aktuella fönstret och klicka på knappen SET, eller dra direkt de vänstra och högra reglagen för att ställa in pumpströmvärdet. I APC-läge, enter den optiska måleffekten i fönstret TargetPower och klicka på SET knappen.

Steg 10. Utgångsaktivering: När Aktivera knappbrytare på framsidan av modulen och SoftActive-knappen slå på mjukvaran är både påslagen, inställningen träder i kraft och förstärkaren har laserutgång och LASER-indikatorlampan lyser. PÅ/AV knappen kommer att visas i rött. OutputPower i parameterövervakningen området visar den aktuella faktiska optiska uteffekten, CurRead visar strömmen pumpström, och LDTemp visar den interna temperaturen.

Steg 11. Avstängning: Stäng först av ON/OFF-knappbrytare på sidan av förstärkaren och SoftActive-knappen slå på programvaran, klicka på ClosePort för att stänga serieporten och sedan stäng programvaran.

Steg 12. Parameterminne: Läget och parametrar som ställts in av kontrollmjukvaran sparas automatiskt inuti EDFA-modul och har funktionen av avstängningsminne. Om det inte finns något behov av det ändra EDFA-parametrarna, är det inte nödvändigt att ansluta till värddatorn när du använder den igen.

Operation Notes och Underhåll

● Om utgångsfibern behöver anslutas till en annan fiber så är det rekommenderas att använda en fusionssplicer.

● Vid uppstart, bekräfta först att strömbrytaren och nyckelbrytaren är avstängda och anslut sedan strömförsörjningen. När du stänger av, först stäng av nyckelbrytaren och koppla sedan bort strömförsörjningen efter utgången indikatorlampan slocknar. Slå inte av strömförsörjningen direkt när EDFA fungerar.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckt med dammskydd.

● Det rekommenderas inte att ofta sätta i och koppla ur utgången fiberanslutningar för att undvika dammkontamination, vilket kan leda till ökad införingsförlust eller bränning av fiberanslutningens ändyta.

● Håll utrustningen torr och förvara den på en torr plats.
