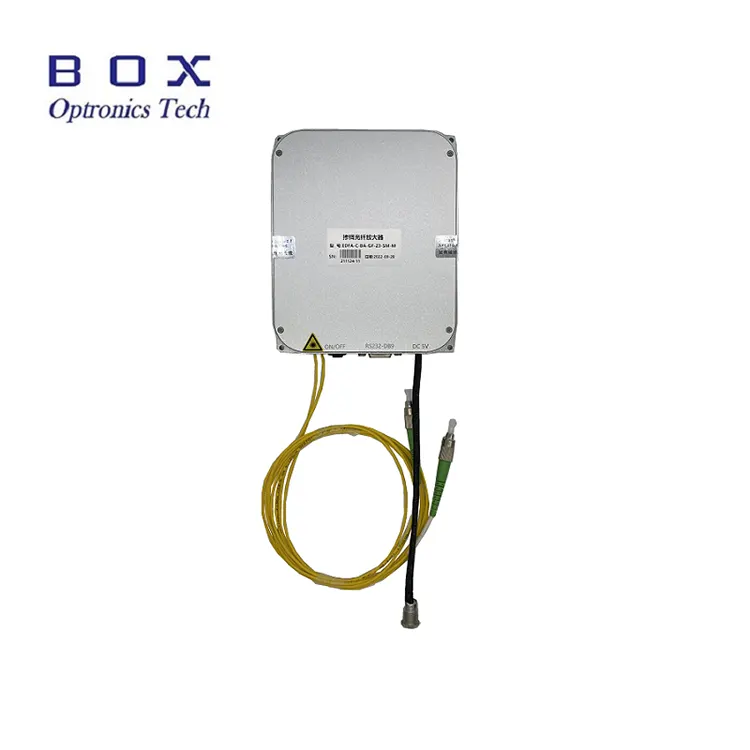

C-band Erbium-dopad Fiber Booster Amplifier

Innehållsförteckning

1. Introduktion av C-band Erbium-dopad Fiber Booster Amplifier

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Offertvillkor och betalning

9. Ledtid

10. Driftsteg

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

C-band Erbium-dopade Fiber Booster Amplifiers är designad för applikationer inom optisk kommunikation, fiberoptisk avkänning, CATV, och laboratorieforskning. De har ett brett våglängdsområde, hög effekt och lågt brus, med både ACC och APC driftlägen. En seriell kommunikationsport och strömkabel medföljer för plug-and-play-drift. Kommandon är tillgänglig för enkel integration i kundsystem. Multipel uteffekt inställningar från 15 till 26 dBm är tillgängliga, med enkelläge och polarisationsupprätthållande fiberalternativ. Ett års garanti ingår. När Använd dessa moduler, se till att fiberänden är ren, var uppmärksam på laser inmatningsbegränsningar och vidta nödvändiga försiktighetsåtgärder för lasersäkerhet.

Produkt Specifikationer

Produktegenskaper

● Brett våglängdsområde;

● Hög uteffekt;

● Lågt ljud;

● DB9 Kvinnlig (RS232) kommunikation för enkel integration.

1. Produktapplikationer-C-band Erbium-dopad Fiber Booster Amplifier

● Optisk fiberkommunikation;

● Optisk fibersensor;

● Fiber laser.

Produkt Detaljer

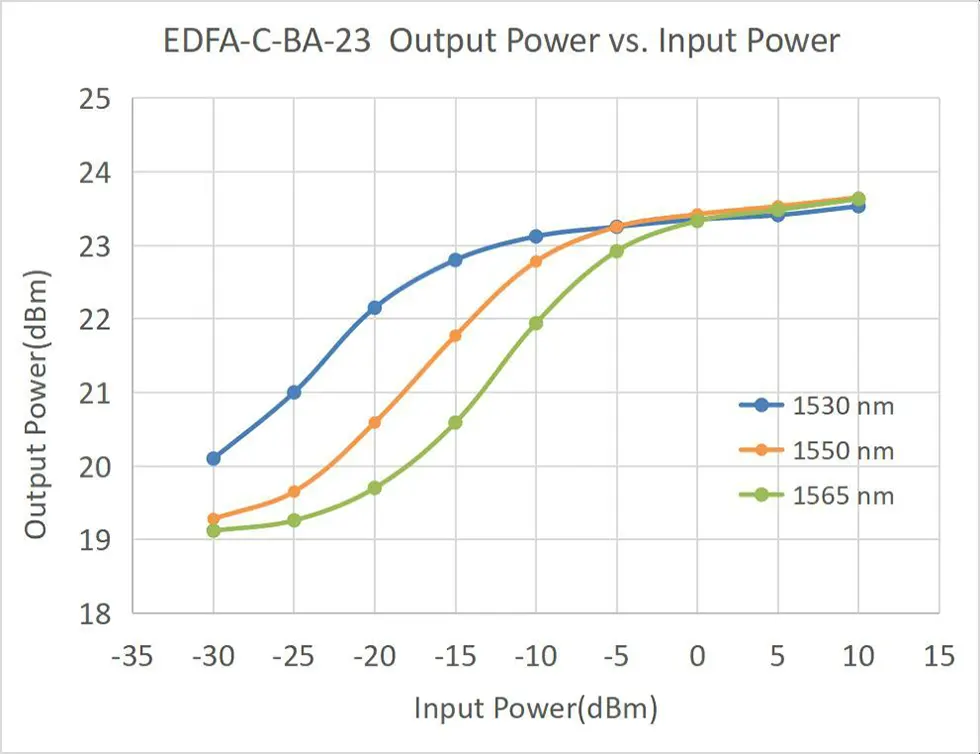

● Typisk karakteristisk kurva

● Standardtillbehör

Beställning information

t.ex.: EDFA-C-BA-23-SM-M

(Beställningsinformation: C-band Erbium-dopad Fiber Booster Amplifier,23dBmoutput, med SMF-28efiber, modulpaket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10-15 arbetsdagar för produktion. (Om det finns några på lager går det snabbare skickas.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Steg

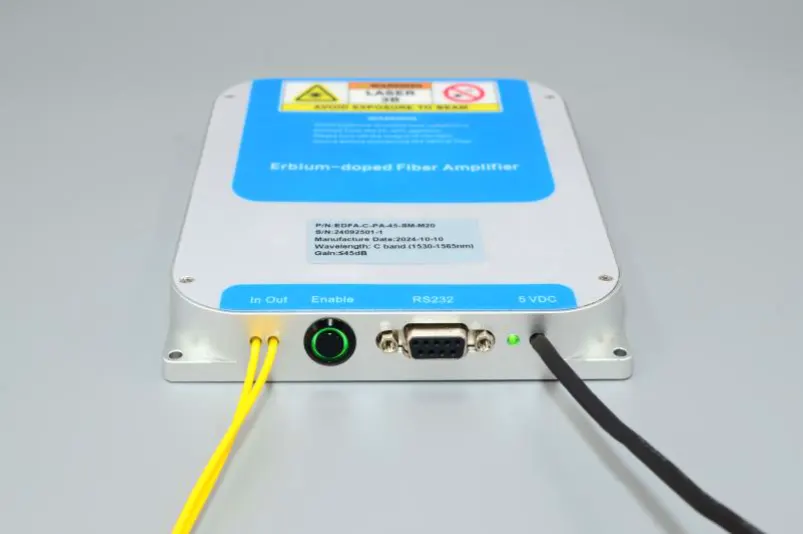

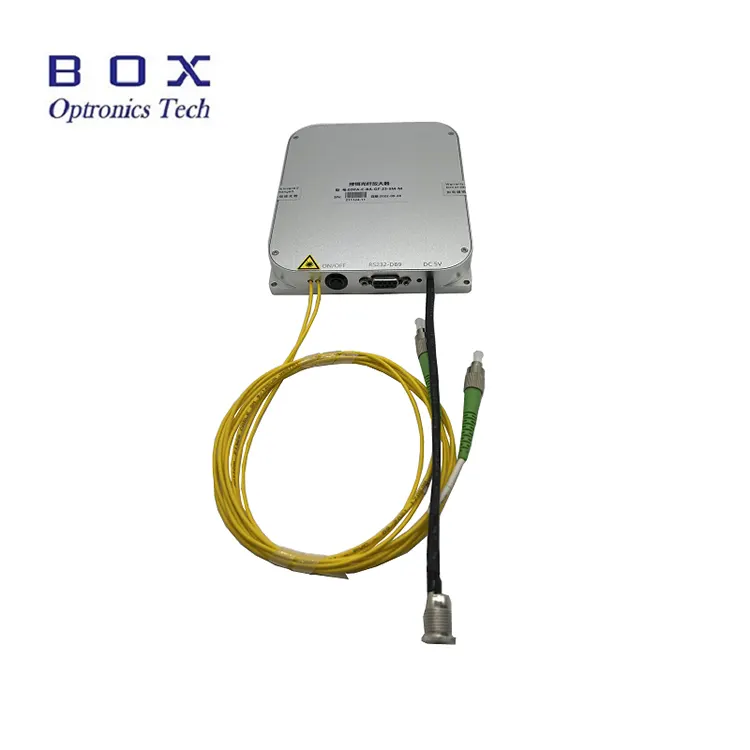

Steg 1. Utseende: Framsidan av EDFA är sekventiellt utrustad med in- och utgående optiska fibrer, en optisk förstärkning utgång aktivering switch, en värddator kommunikation gränssnitt (standard RS232 DB9), en strömindikatorlampa och en nätsladd (standard DC 5V).

Steg 2. Strömförsörjning: Strömmen porten är standard DC5,5×2,1mm ström gränssnitt och en matchande DC5V DC-strömadapter kommer att tillhandahållas när produkten lämnar fabriken. Anslutningsmetoden mellan nätadaptern och EDFA-modulen visas i figuren nedan. Se till att använda original matchande nätadapter. Användning av en olämplig strömadapter kommer orsaka att EDFA inte fungerar korrekt eller skada EDFA. En U-formad strömförsörjningsledning kan också tillhandahållas för användare att ansluta till en byte av strömförsörjning, men det bör föreslås i förväg vid upphandling.

Steg 3. Ansluta fiberbyglarna: Öppna dammlocket på den optiska fiberkontakten, kontrollera fiberänden och bekräfta att det inte finns några föroreningar och skador innan du ansluter annan optik fiberenheter eller testutrustning. För utgångsfibern från högeffekts EDFA modell, rekommenderas att använda fusionsskarvningsmetoden för anslutning.

Setp4.Heat Dissipation:This erbiumdopad fiberförstärkarmodul genererar en viss mängd värme. Den bottenytan på förstärkaren (sidan utan text) ska vara nära kontakt med kylflänsen, värmeavledningsfenan eller metallytan vid undersidan av användarens chassi. Lämplig luftkylning rekommenderas för att uppnå en bra värmeavledningseffekt. Den rekommenderade optimala arbetsmiljön temperaturen är -5 ~ +35 ℃. När omgivningstemperaturen överstiger 50 ℃ förstärkaren i standbyläge startar inte. När den omgivande temperaturen överstiger 55 ℃ förstärkaren i fungerande tillstånd kommer automatiskt att stoppa laserutgången och gå in standby-läge för självskydd. När den omgivande temperaturen sjunker till 50 ℃ återupptar förstärkaren automatiskt utmatningen.

Steg 5. Ingång optisk effekt: Denna erbiumdopade fiberförstärkare har ingen tröskel krav på den ingående optiska signaleffekten. När den genomsnittliga effekten av optisk ingångssignal reduceras till nära noll effekt, kommer förstärkaren fortfarande att fungera bibehålla arbetstillståndet, och utgångsporten kommer att ha spontan emission utgång. Men för att få en mer idealisk förstärkningseffekt och signal-till-brus förhållande, rekommenderas att styra den optiska ineffekten inom effekten intervall som beskrivs i testbladet eller produktspecifikationen.

Steg 6. Host Computer Control: Denna förstärkare är en modulär produkt och behöver kombineras med dedikerad värddatorprogramvara för att justera och övervaka arbetstillstånd och driftsparametrar för EDFA. Användarens dator behöver för att installera USB-232 seriell port drivrutin och EDFA värddator kontrollprogramvara som tillhandahålls av vårt företag. Drivrutinen för USB-232 seriell port programmet måste vara installerat, annars kan värddatorns programvara inte ansluta och kommunicera med EDFA-modulen normalt. Det bör noteras att Drivrutinprogrammet för USB-232 seriell port bör överensstämma med den faktiska USB-232 seriell portkabel som används. Programvaruversionsnumret för EDFA-värddatorn programvaran bör överensstämma med programvaruversionsnumret som finns registrerat på produkttestblad.

Steg 7. Gränssnitt för värddatorprogramvara: Den information som kan visas av värddatorns programvara inkluderar förstärkarens arbetsläge, målvärde för uteffekt optisk effekt, pumplaser aktuellt målvärde och temperaturövervakningsstatus.

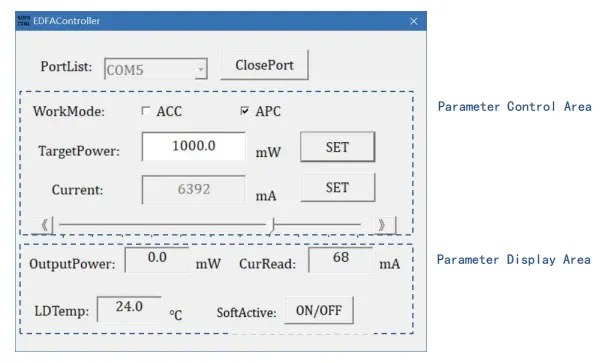

Steg 8. Specifik funktion: Efter starta värddatorns programvara, välj först rätt serieport nummer i serieportsekvensen PortList, klicka på knappen OpenPort för att öppna serieporten. För närvarande visas fönstren Current Read och LDTemp modulens arbetsström och pumptemperatur. Ange målet optiskt effektvärde i TargetPower-fönstret och klicka på knappen SET. När knappomkopplaren på EDFA-modulen och SoftActive-knappomkopplaren på mjukvaran är både påslagen, inställningen träder i kraft och EDFA har optisk uteffekt.

Steg 9. Kontrollläge: Standardmodellen av denna fiberförstärkare stöder två arbetslägen, automatisk strömkontroll läge (ACC-läge) och automatiskt effektkontrollläge (APC-läge). Du kan byta mellan dessa två arbetslägen genom alternativet WorkMode. När du byter, Observera att du först måste stänga av aktiveringsknappen. (* Någon förstärkare modeller stöder endast ACC-läge, såsom EDFA-C-PA). I ACC-läge, gå in i pumpen aktuellt värde i det aktuella fönstret och klicka på knappen SET, eller dra direkt de vänstra och högra reglagen för att ställa in pumpströmvärdet. I APC-läge, enter den optiska måleffekten i fönstret TargetPower och klicka på SET knappen.

Steg 10. Utgångsaktivering: När Aktivera knappbrytare på framsidan av modulen och SoftActive-knappen slå på mjukvaran är både påslagen, inställningen träder i kraft och förstärkaren har laserutgång och LASER-indikatorlampan lyser. PÅ/AV knappen kommer att visas i rött. OutputPower i parameterövervakningen området visar den aktuella faktiska optiska uteffekten, CurRead visar strömmen pumpström, och LDTemp visar den interna temperaturen.

Steg 11. Avstängning: Stäng först av ON/OFF-knappbrytare på sidan av förstärkaren och SoftActive-knappen slå på programvaran, klicka på ClosePort för att stänga serieporten och sedan stäng programvaran.

Steg 12. Parameterminne: Läget och parametrar som ställts in av kontrollmjukvaran sparas automatiskt inuti EDFA-modul och har funktionen av avstängningsminne. Om det inte finns något behov av det ändra EDFA-parametrarna, är det inte nödvändigt att ansluta till värddatorn när du använder den igen.

Operation Notes och Underhåll

● Vid uppstart, bekräfta först att strömbrytaren och nyckelbrytaren är avstängda och anslut sedan strömförsörjningen. När du stänger av, först stäng av nyckelbrytaren och koppla sedan bort strömförsörjningen efter utgången indikatorlampan slocknar. Slå inte av strömförsörjningen direkt när EDFA fungerar.

● Det rekommenderas inte att ofta sätta i och koppla ur utgången fiberanslutningar för att undvika dammkontamination, vilket kan leda till ökad införingsförlust eller bränning av fiberanslutningens ändyta.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. De fiberoptiska kontakterna måste vara täckt med dammskydd.

● Om utgångsfibern behöver anslutas till en annan fiber så är det rekommenderas att använda en fusionssplicer.

● Vidta försiktighetsåtgärder mot fukt, damm och korrosion; butik på en torr plats.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
