Koaxial Pigtailed InGaAs PIN-fotodioddetektor

Produktöversikt   - Koaxial Pigtailed InGaAs PIN-fotodioddetektor

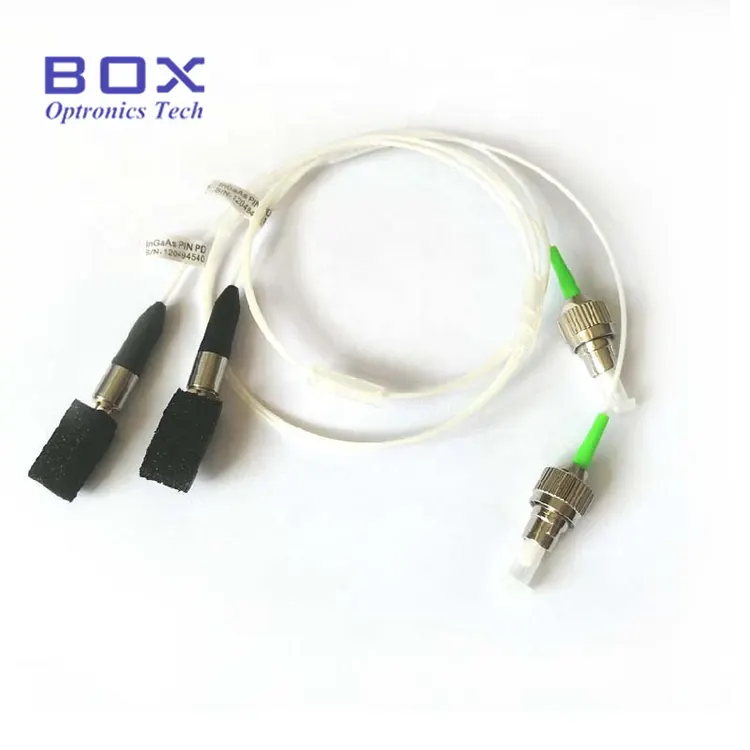

Den koaxiala pigtailed InGaAs PIN-fotodioddetektorn är en optisk detektor med ett spektralt svarsområde på 1100-1650nm. Den ger hög lyhördhet vid ofta använda 1310nm och 1550nm våglängder och är designad för fiberoptisk kommunikation, CATV, avkänning och test- och mätapplikationer. BPD-70P10B-FA har ett 70um aktivt område och en 1-meters fibersvans med en FC/APC-kontakt, och finns tillgänglig från lager. Andra konfigurationer av aktivt område, paket, fiber, anslutning och pinout är anpassade för OEM-integration.

Nyckelfunktioner   - Koaxial Pigtailed InGaAs PIN-fotodioddetektor

· Brett spektralt svarsområde: 1100nm till 1650nm

· Hög responsivitet, låg mörkström och låg korsningskapacitans

· Bred bandbredd: 2,5 GHz

· Snabb stig-/falltid: 0,3 ns

· Pigtailed fiberutgång med FC/APC eller annan kontakt (uttagsalternativ finns också)

Typiska applikationer   - Koaxial Pigtailed InGaAs PIN-fotodioddetektor

· Analoga optiska mottagare för CATV och fiberoptisk videoöverföring

· Bredbandssystem för detektering av RF-över-fiber

· Optisk test- och mätinstrumentering, inklusive OTDR-signaldetektering

· Distribuerad fiberoptisk avkänning, till exempel distribuerad akustisk avkänning (DAS)

· Optisk effektövervakning i EDFA-, DWDM- och lasersystem

· Fotonisk laboratorieforskning och OEM-systemintegration

Produktspecifikationer   - Koaxial Pigtailed InGaAs PIN-fotodioddetektor

Absoluta maxvärden (TC = 25°C)

Optisk-elektriska egenskaper (TC = 25°C)

Paket- och stiftdefinition   - Koaxial Pigtailed InGaAs PIN-fotodioddetektor

Beställningsinformation   - Koaxial Pigtailed InGaAs PIN-fotodioddetektor

Modellnomenklatur

BPD - XX X XX X - XX -   ( X   )

Exempel: BPD-70P10B-FA (70 m aktiv area, pigtailed typ, 1,0 m fiber, typ B pinout, FC/APC-kontakt)

Obs: Pigtaillängden och formatet med fast kort kan anpassas. Produktens struktur, storlek, optiska parametrar och processteknikkrav kan utformas enligt kundens krav.

Datablad   - Koaxial Pigtailed InGaAs PIN-fotodioddetektor

Datablad

Vanliga frågor (FAQ)

F: Vad är skillnaden mellan den koaxiala pigtailed-fotodioddetektorn och TO-can InGaAs-fotodioderna?

S: De största skillnaderna är paketdesign och systemintegration. Den koaxiala pigtail-detektorn integrerar InGaAs PIN-fotodiod i ett hermetiskt koaxialpaket med en fiber pigtail, vilket ger en direkt fiberanslutning och högfrekvent prestanda för applikationer som CATV-mottagare och optisk testutrustning. TO5/TO46 fotodioder använder metallburkförpackningar med optiska fönster och kräver extern optisk koppling, vilket gör dem mer lämpade för detektering av ledigt utrymme och optisk effektmätning.

F: Vad är skillnaden mellan pigtailed och behållarpaket?

S: Den pigtailed versionen har en permanent ansluten fiber för direkt optisk anslutning, medan uttagsversionen ger ett löstagbart fibergränssnitt för bekväm anslutning och utbyte. Valet beror huvudsakligen på systemintegrationskrav: förpackningar med pigtail är lämpliga för fasta OEM-installationer, medan behållare är lämpliga för test- och laboratorieutrustning.

F: Hur ska jag välja det aktiva området för InGaAs PIN-fotodiod?

S: Den aktiva areans diameter bör väljas baserat på din optiska strålstorlek, kopplingsschema och måldetekteringsbandbredd. Mindre aktiva områdesdiametrar ger lägre korsningskapacitans och högre hastighetsrespons, medan chips med större area ger högre optisk uppsamlingseffektivitet och avslappnad inriktningstolerans. För fiberkopplade system kan medelstora alternativ som 70 um uppnå en bra avvägning mellan bandbredd och inriktningslatitud.

Relaterade produkter

· 1 mm Active Area InGaAs PIN-fotodiod

· 5 mm InGaAs PIN-fotodiod TO5

· Silicon Photodiode TO46

· C-band Erbium-dopad Fiber Booster Amplifier

Driftanteckningar och hantering

· Följ korrekta ESD-skyddsprocedurer när du hanterar fotodioden, eftersom InGaAs PIN-fotodioder är ESD-känsliga enheter.

· Undvik att röra vid fiberänden eller den optiska kontakten med bara fingrar.

· Överskrid inte de absoluta högsta betygen som anges i databladet.

· Undvik överdriven böjning eller mekanisk påfrestning på fibersvansen.
