1 mm Active Area InGaAs PIN-fotodiod

Produktöversikt - 1 mm Active Area InGaAs PIN-fotodiod

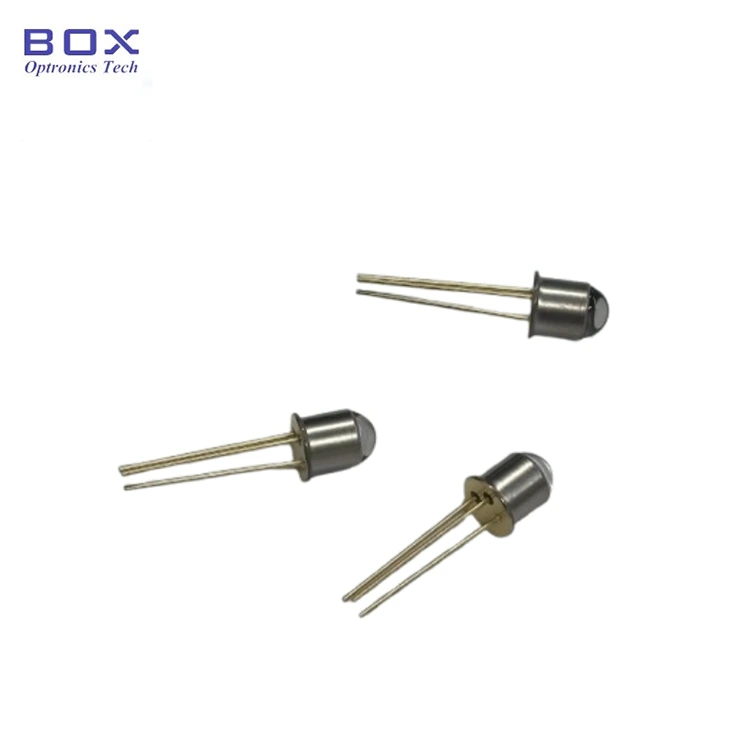

Den 1 mm Active Area InGaAs PIN-fotodioden (modeller: BPD-1STO46B-BL och BPD-1STO46B-FW) från Box Optronics är en kompakt, högkänslig InGaAs PIN-fotodetektor designad för nära-infraröd optisk detektering i våglängdsområdet 900nm till 1650nm. Med en aktiv yta på 1 mm i diameter ger den en balanserad kombination av ljusuppsamlingsförmåga, kopplingstolerans och detekteringsprestanda för optisk effektmätning, fiberoptisk instrumentering och optisk övervakning.

Två TO46-paketkonfigurationer finns tillgängliga: BPD-1STO46B-BL med ett kullinsfönster för förbättrad kopplingseffektivitet med fokuserade eller fiberkopplade optiska signaler, och BPD-1STO46B-FW med ett plant fönster för optisk detektering av ledigt utrymme och applikationer som kräver ett plant optiskt gränssnitt. Båda versionerna har hermetisk TO46 metallförpackning för pålitlig långtidsdrift.

Nyckelfunktioner-1 mm Active Area InGaAs PIN-fotodiod

· 1 mm diameter på det aktiva området

· Brett spektralt svarsområde: 900nm-1650nm

· Hög responsivitet: 0,9A/W typiskt vid 1310nm, 0,95A/W vid 1550nm

· Låg mörkström och låg korsningskapacitans

· Kompakt TO46 hermetisk metallförpackning

· Två fönsteralternativ: kullins (BL) för förbättrad kopplingseffektivitet, platt fönster (FW) för detektering av ledigt utrymme

Typiska applikationer-1 mm Active Area InGaAs PIN-fotodiod

· Optiska effektmätare och optiska effektövervakningssystem

· Fiberoptisk test- och mätutrustning

· EDFA och optisk förstärkares effektövervakning

· NIR-spektroskopi och optiska avkänningssystem

· Optiska detekteringsapplikationer för ledigt utrymme

· Optisk komponentkarakterisering och kalibrering

· Fotonisk instrumentering och OEM-integration

Produktspecifikationer -1mm Active Area InGaAs PIN-fotodiod

Absoluta maxvärden (TC = 25°C)

Elektrooptiska egenskaper (TC = 25°C)

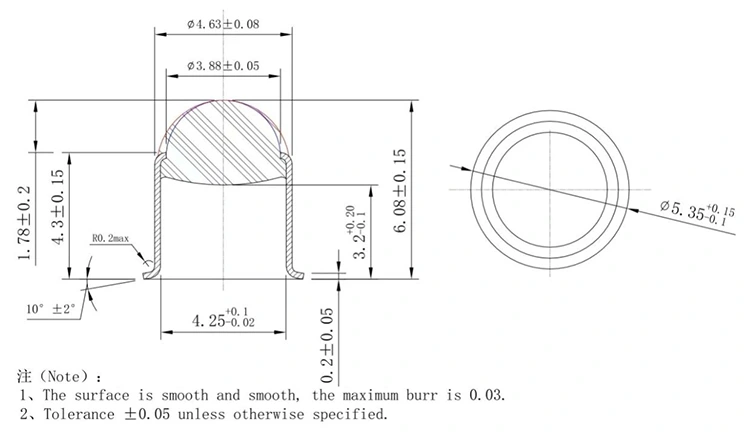

Paket och stiftdefinition -1 mm Active Area InGaAs PIN-fotodiod

Pakettyp: TO46 Hermetic Metal Package

Kullins:

Platt fönster:

Beställningsinformation -1mm Active Area InGaAs PIN-fotodiod

Modellnomenklatur

BPD - X X TILL XX - X - X

Exempel: BPD-1STO46B-FW

Datablad -1mm Active Area InGaAs PIN-fotodiod

BPD-1STO46B-BL

BPD-1STO46B-FW

Vanliga frågor (FAQ)

F: Vad är skillnaden mellan versionerna BL (kullins) och FW (plattfönster)?

S: BPD-1STO46B-BL har ett kullinsfönster som förbättrar den optiska kopplingseffektiviteten genom att fokusera infallande ljus på det 1 mm aktiva området. Den är lämplig för fiberkopplade optiska signaler, fokuserade strålar och applikationer som kräver högre kopplingstolerans, såsom optisk effektmätning och fiberoptisk testutrustning.

BPD-1STO46B-FWhar ett platt optiskt fönster utan fokuseringsoptik, vilket ger ett direkt optiskt gränssnitt för optisk detektering och mätning av ledigt utrymme där det är viktigt att behålla den ursprungliga strålprofilen.

Båda versionerna använder samma InGaAs PIN-fotodiodchip och TO46 hermetiska paket, medan den optiska fönsterkonfigurationen kan väljas enligt kopplingsmetoden och applikationskraven.

F: Vilket våglängdsområde kan denna 1 mm InGaAs-fotodiod detektera?

S: Denna InGaAs PIN-fotodiod ger ett brett nära-infrarött spektralt svarsområde från 900nm till 1650nm, och täcker ofta använda optiska våglängder inklusive 1310nm och 1550nm kommunikationsband. Responsiviteten är specificerad vid 1310nm (0,9A/W typiskt) och 1550nm (0,95A/W typiskt). Den är lämplig för optisk effektmätning, laserövervakning, optisk avkänning och instrumenteringsapplikationer som kräver tillförlitlig NIR-detektering.

F: Vad är den minsta beställningskvantiteten (MOQ)?

S: MOQ för 1 mm InGaAs PIN-fotodiod TO46 är 1 st. Vi stödjer flexibla orderkvantiteter, från enskilda enheter för FoU och prototyper till större volymer för instrumentproduktion och OEM-program.

F: Kan jag få en fiberstjärtad version av denna 1 mm Active Area InGaAs PIN-fotodiod?

A: Ja. Box Optronics tillhandahåller även InGaAs-fotodiodmoduler med fiberstjärtar med anslutningsalternativ för direkt fiberanslutning. Dessa moduler integrerar InGaAs fotodiodchip med fiberkoppling i ett kompakt paket, lämpligt för OEM-integrering i optiska instrument och fiberoptiska system.
