1550nm 10mW DFB Butterfly Laser Diode

Innehållsförteckning

1. Introduktion av 1550nm 10mW DFB Butterfly Laser Diode

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en 1550nm DFB-laser med en 14-stifts fjäril paket, inbyggd TEC och termistor. Den har en stabil våglängd, 10mW uteffekt, ett typiskt 40dB sidolägesundertryckningsförhållande och låg tröskel nuvarande. Tillval med SM/PM-fiber, bred drifttemperatur och hög tillförlitlighet, lämplig för fiberkommunikation, optiska instrument och fiber avkänning. Kontrollera frekvensomriktarens ström och temperatur strikt och undvik överströmsskada.

Produkt Specifikationer

Produktegenskaper

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasrar;

● SMF-28e eller PMF-1550 pigtail;

● 14-stifts BTF-paket med TEC och Monitor PD;

● Brett driftstemperaturområde -20~+70℃.

Produktapplikationer

● Optisk fiber kommunikation;

● Optiskt instrument;

● Optisk fibersensor;

● Ljuskälla.

Produkt Detaljer

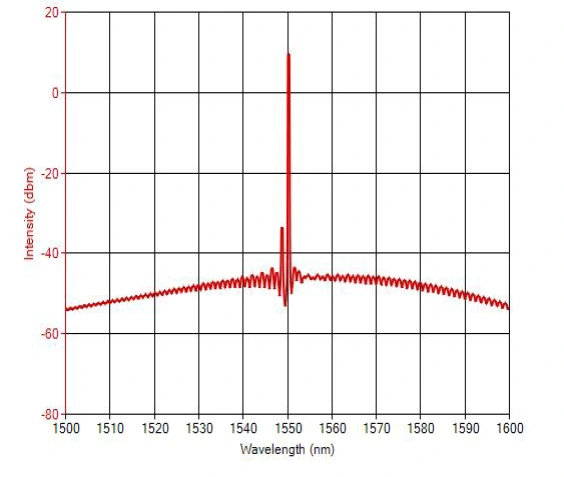

● Typiskt spektrum: 1550nm, WL-tolerans +/-3nm.

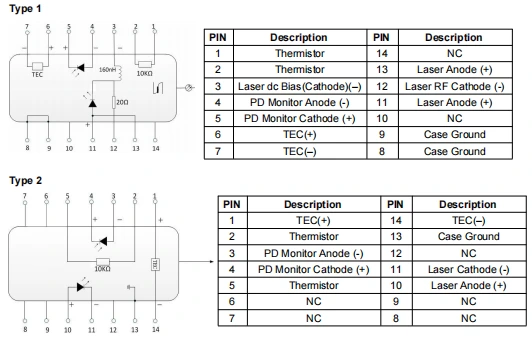

● PIN-OUT Definition-1550nm 10mW DFB Butterfly Laser Diode

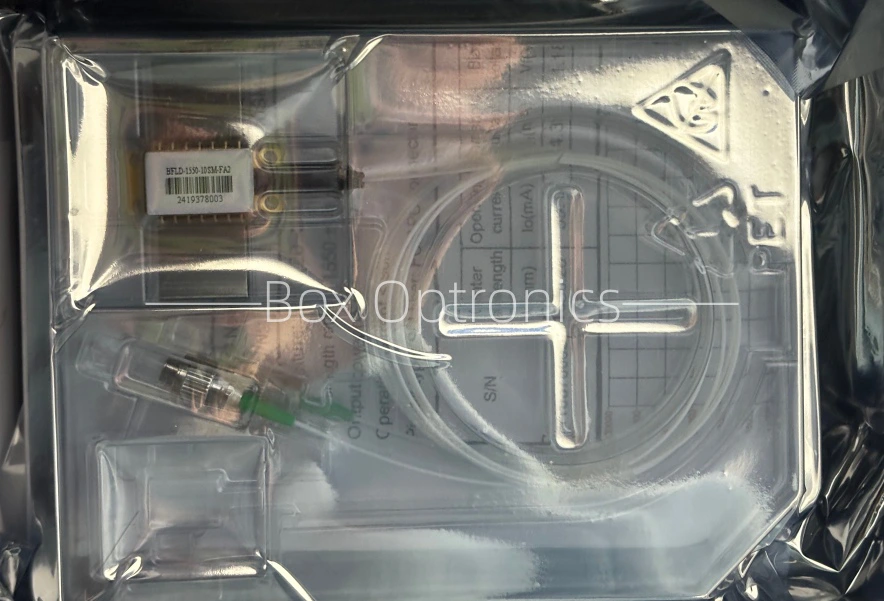

● Förpackningsexempel

*Fristående enhet utan enhet; ett modulpaket integrerat med drivkretsar är valfria.

Beställning information

t.ex.: BFLD-1550-10SM-FA2

(Beställningsinformation: 1550nm 10mW DFB Butterfly Laser Diode, SM fiber, med FC/APC-kontakt, typ 2-stift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning av chipet och överbelastning.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
