1530nm 40mW DFB fiberkopplad laser

Produktöversikt-1530nm 40mW DFB fiberkopplad laser

1530nm 40mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) är en högpresterande distribuerad feedbacklaserdiod designad för applikationer som kräver stabil, högeffekts optisk enkellägesutgång. Den här enheten levererar en optisk uteffekt på minst 40mW genom singelmodsfiber med FC/APC-kontakt och har en inbyggd optisk isolator för att förhindra bakåtreflektion och säkerställa stabil drift.

Inrymd i ett 14-stifts fjärilspaket med integrerad termoelektrisk kylare (TEC) och termistor för exakt våglängd och effektstabilisering, erbjuder lasern utmärkt sidolägesdämpningsförhållande (≥35dB) och pålitlig prestanda över hela driftstemperaturområdet. Den OC-48-kompatibla pinouten förenklar integreringen i befintliga systemdesigner.

Denna laser är väl lämpad för optiska testsystem, optiska system med hög effekt, fiberoptiska avkänningsapplikationer och instrumentering som kräver stabila 1530nm laserkällor med hög effekt.

Nyckelfunktioner-1530nm 40mW DFB fiberkopplad laser

· Hög optisk uteffekt: 40mW minimum, 50mW typisk (SM-fiberutgång)

· Centervåglängd: 1530nm (intervall: 1527–1533nm)

· Högt sidolägesundertryckningsförhållande (SMSR): ≥35dB

· Inbyggd optisk isolator för skydd mot bakåtreflektion

· Single-mode fiber pigtail med FC/APC-kontakt

· 14-stifts fjärilspaket med integrerad TEC och termistor

· OC-48 pinout-kompatibel för enkel systemintegration

· Integrerad bilddiod för strömövervakning

· Precisionsvåglängd och effektstabilisering via TEC-kontroll

· Lågtröskelström: 20mA typiskt

· Hermetiskt fjärilspaket för långsiktig tillförlitlighet

Typiska applikationer-1530nm 40mW DFB fiberkopplad laser

· Optiska test- och mätsystem

· Fiberoptisk avkänning och distribuerade avkänningsapplikationer

· Optiska förstärkarfrölasrar och signalkällor

· Wavelength Division Multiplexing (WDM) system

· Testutrustning för optisk kommunikation

· Laboratorie- och forskningsinstrument

· Fotonisk komponentkarakterisering och testning

· Optisk spektrumanalys och mätning

· Industriella lasersystem och OEM-integration

Produktspecifikationer-1530nm 40mW DFB fiberkopplad laser

Absoluta högsta betyg

Elektrooptiska egenskaper (T = 25°C, IF = IOP)

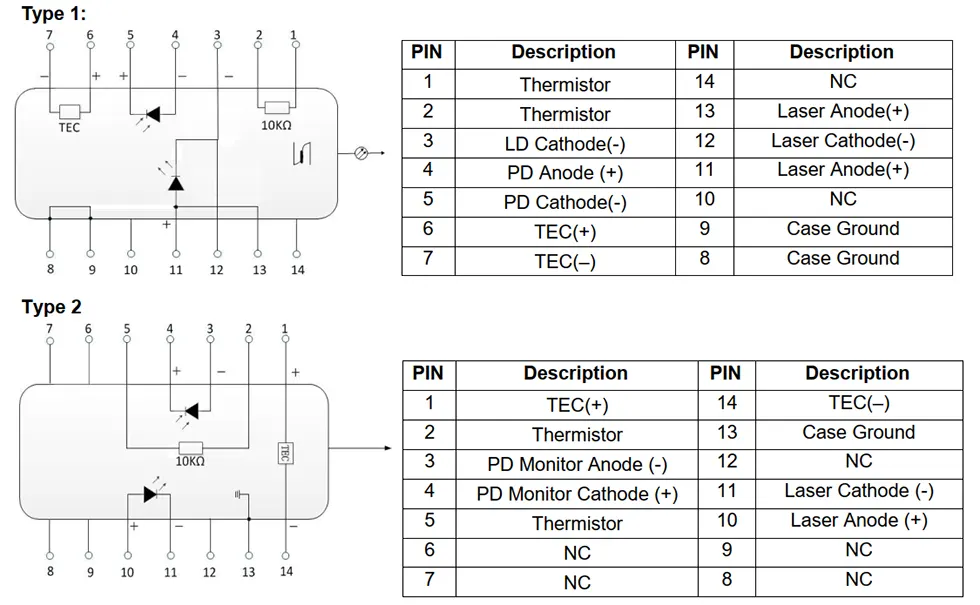

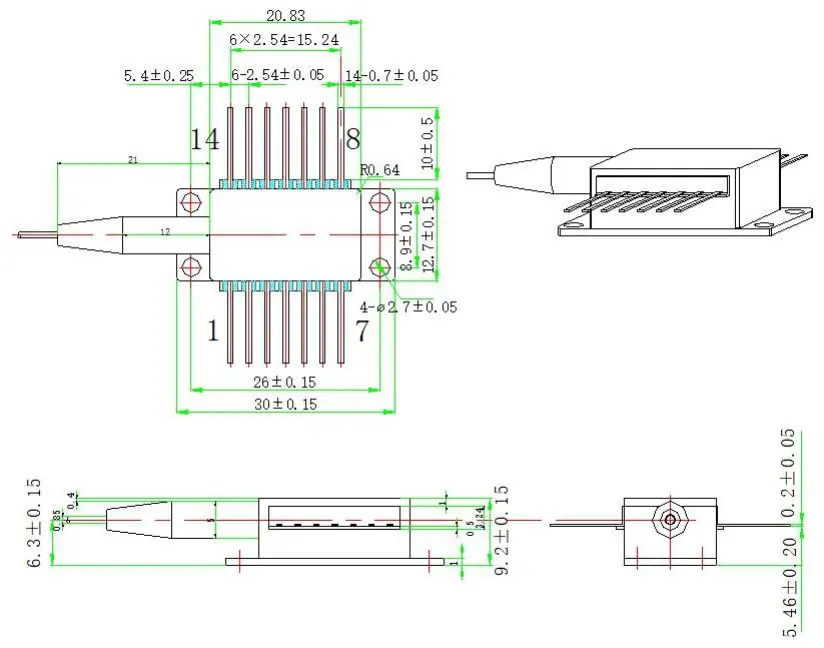

Paket och stiftdefinition-1530nm 40mW DFB fiberkopplad laser

Beställningsinformation-1530nm 40mW DFB fiberkopplad laser

Tillgängliga modeller

Obs: Anpassade våglängder inom C-bandet, alternativa effektnivåer, olika fiberlängder och anslutningsalternativ är tillgängliga på begäran. Kontakta vårt säljteam för anpassad konfigurationsprissättning och ledtid.

Varför välja Box Optronics DFB-lasrar?

· Beprövad DFB-laserchipsteknik med konsekventa våglängds- och effektspecifikationer

· 100 % funktionstestning och inbränningskontroll före leverans

· Konkurrenskraftiga priser med direkt leverans från fabrik

· Flexibla orderkvantiteter — stöd för både FoU-prototyper och volymproduktion

· Anpassningsalternativ för våglängd, effekt, fiberlängd, kontakt och stiftkonfiguration

· Långsiktig leveransstabilitet för produktionsprogram och systemintegration

· Hermetisk fjärilsförpackning med integrerad TEC för pålitlig drift

· Internationell frakt via DHL/UPS/FedEx med full spårning

Vanliga frågor (FAQ)

F: Vad är skillnaden mellan DFB- och FP-lasrar?

S: DFB-lasrar (Distributed Feedback) har en inbyggd gitterstruktur som möjliggör drift med enkel longitudinell läge (SLM) med smal linjebredd och högt sidolägesundertryckningsförhållande (SMSR ≥35dB för den här enheten). FP (Fabry-Perot) lasrar fungerar vanligtvis med flera longitudinella lägen och har bredare spektral utgång.

DFB-lasrar föredras för applikationer som kräver exakt våglängdskontroll och hög stabilitet, såsom WDM-system, fiberavkänning och precisionsinstrumentering, medan FP-lasrar vanligtvis används för kostnadskänsliga applikationer där strikt våglängdskontroll är mindre kritiskt.

F: Varför är en inbyggd isolator viktig?

S: Bakåtreflektioner från fiberanslutningar, optiska komponenter eller fiberändar kan kopplas tillbaka in i laserdioden, vilket orsakar uteffektsfluktuationer, våglängdsinstabilitet och ökat brus. Den inbyggda optiska isolatorn minskar optisk återkoppling och hjälper till att bibehålla stabil uteffekt, våglängdsstabilitet och prestanda med låg brus.

F: Vilken roll har TEC:en och termistorn?

S: Den termoelektriska kylaren (TEC) och termistorn arbetar tillsammans för att upprätthålla laserchipstemperaturen genom exakt pakettemperaturkontroll. Eftersom laservåglängd och uteffekt är temperaturberoende, säkerställer exakt temperaturkontroll stabil prestanda under varierande omgivningsförhållanden. 10kΩ termistorn (B-värde 3950K) ger temperaturåterkoppling till TEC-regulatorn, som justerar TEC-strömmen för att bibehålla den inställda temperaturen. Detta är viktigt för applikationer som kräver konsekvent våglängd och effekt.

F: Vad betyder OC-48 pinout-kompatibel?

S: OC-48-kompatibel pinout hänvisar till en fjärilspaketpintilldelning som vanligtvis används i OC-48 (2,5 Gbps SONET/SDH) optiska kommunikationstillämpningar. Denna kompatibilitet förenklar integrationen i system som använder liknande elektriska och mekaniska gränssnitt. Två pinout-alternativ (typ 1 och typ 2) finns tillgängliga för att passa olika systemdesigner.

F: Vad är den minsta beställningskvantiteten (MOQ)?

S: MOQ är 1 st. Vi stöder flexibla orderkvantiteter. Standardmodeller kan levereras i små kvantiteter för FoU och prototyper, samt större volymer för produktion. Kontakta vårt säljteam för specifika priser för din önskade kvantitet.

F: Kan jag få en anpassad våglängd eller effektnivå?

S: Ja, vi erbjuder anpassningsalternativ inklusive CWDM-kompatibla våglängder och andra anpassade våglängder inom det tillgängliga intervallet, alternativa uteffektnivåer, anpassade fiberlängder, olika kontakttyper (FC/APC, FC/UPC, LC, etc.) och skräddarsydda stiftkonfigurationer. Kontakta oss med dina specifika krav så kommer vårt ingenjörsteam att granska genomförbarheten och ge en offert.

F: Vilken drivström behövs för att uppnå en uteffekt på 40mW?

S: Den typiska driftströmmen vid 25°C är 200mA, med ett maximum på 300mA. Tröskelströmmen är vanligtvis 20mA (14mA minimum, 50mA maximum). Den faktiska driftströmmen kan variera mellan individuella enheter och med temperaturen. Vi rekommenderar att du använder en laserdioddrivrutin med lämplig strömbegränsning och APC-funktion (Automatic Power Control) för stabil drift.

F: Är fjärilspaketet hermetiskt förseglat?

S: Ja, 14-stifts fjärilspaketet är hermetiskt förseglat, vilket skyddar laserchippet, isolatorn och interna komponenter från fukt, damm och miljöföroreningar. Detta säkerställer tillförlitlig långtidsdrift och är viktigt för att bibehålla konsekvent prestanda under produktens livslängd.
