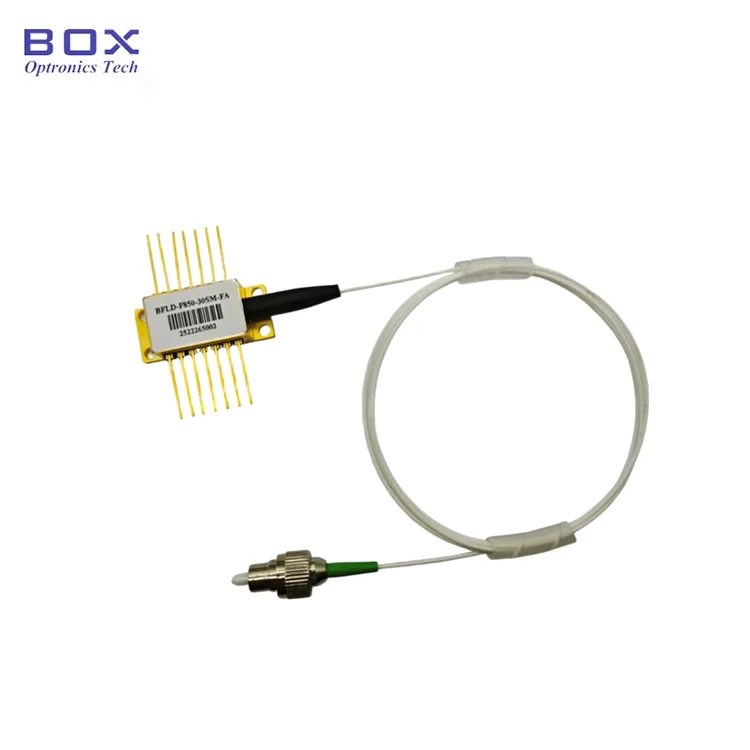

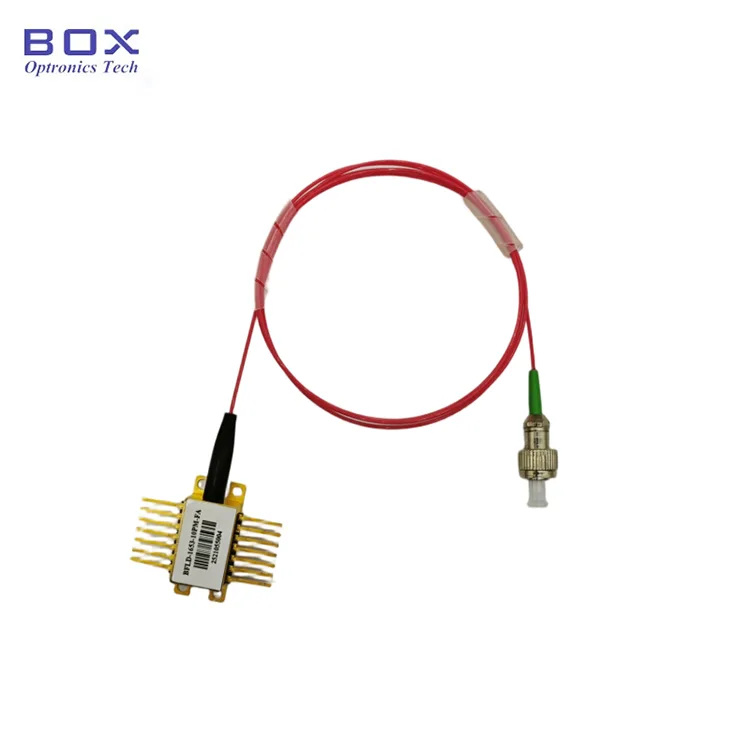

1310nm 100mW DFB-laser

Box Optronics tillhandahåller 1310nm 100mW DFB Laser, en förstklassig fiberkopplad laserkälla designad för krävande optisk kommunikation, avkänning och testning. Den här enheten har en multi-quantum well (MQW) distribuerad feedback (DFB) struktur, som levererar exceptionell våglängdsstabilitet, hög sidolägesundertryckningsförhållande och upp till 120mW enkellägesfiberuteffekt.

Inrymd i ett standard 14-stifts fjärilspaket med integrerad TEC-kylare, termistor, optisk isolator och monitorfotodiod, är denna laser kompatibel med OC-48 pinout-standarder. Oavsett om det gäller testsystem med hög effekt, fiberoptiska avkänningsnätverk eller nästa generations kommunikationssystem, levererar Box Optronics tillförlitlig prestanda som backas upp av rigorös kvalitetskontroll och global teknisk support.

Nyckelfunktioner-1310nm 100mW DFB-laser

● Hög optisk uteffekt: upp till 120 mW typiskt (SM-fiber)

● DFB-struktur med flera kvantbrunnar (MQW) för överlägsen våglängdsstabilitet

● Högt sidolägesundertryckningsförhållande (SMSR): >35dB typiskt

● Inbyggd optisk isolator för skydd mot bakåtreflektion

● Integrerad TEC-kylare och termistor för exakt våglängdskontroll

● Övervaka fotodiod för effektövervakning i realtid

● Single-mode (SM) eller polarisationsupprätthållande (PM) fiberalternativ

● Standard FC/APC fiberkontakt (anpassningsbar)

● OC-48 pinout-kompatibel, industristandard 14-stifts fjärilspaket

Typiska applikationer-1310nm 100mW DFB-laser

● Optiska test- och mätsystem med hög effekt

● Fiberoptiska kommunikationssändare och transceivrar

● Frökällor för optiska förstärkare

● FMCW LiDAR

● Forsknings- och utvecklingslaboratorier

● Industriell processövervakning och kontroll

Tekniska specifikationer-1310nm 100mW DFB Laser

Absolut högsta betyg

Optisk-elektriska egenskaper (T=25°C, IF=IOP)

Produktinformation-1310nm 100mW DFB-laser

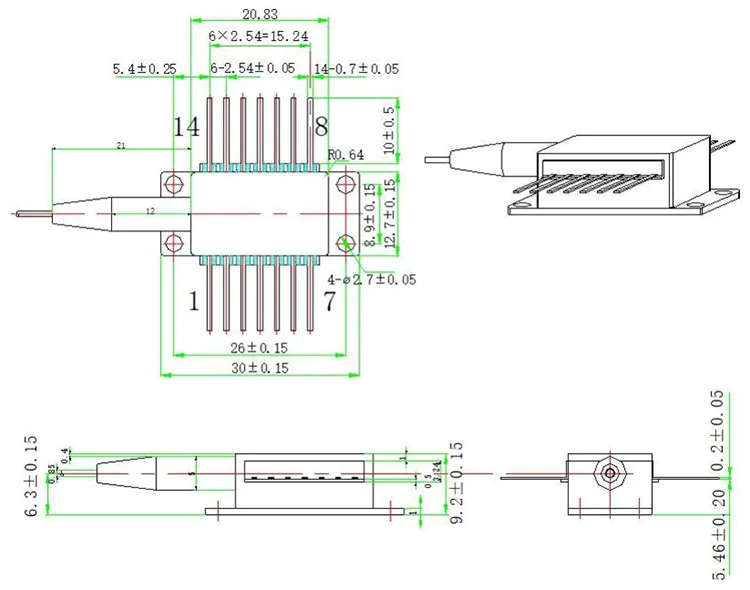

Paketets mått

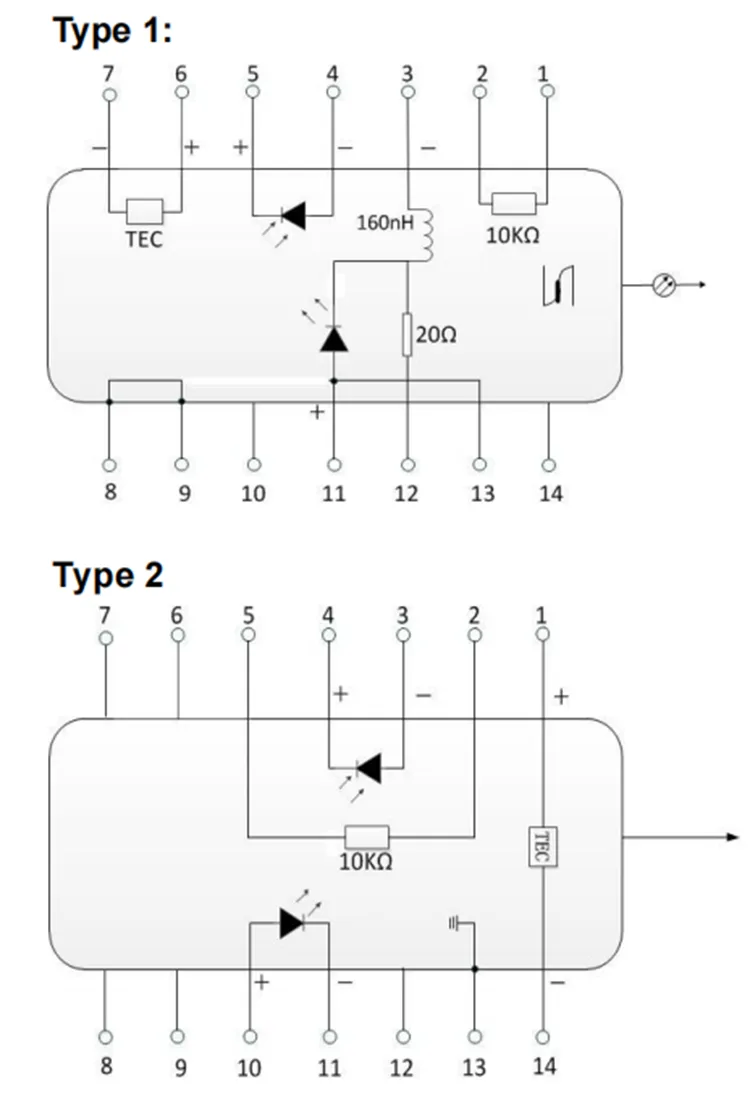

Pinout-definition (typ 1)

Pinout Definition (Type2)

Varför välja Box Optronics?

● ✓ 10+ års erfarenhet av professionell tillverkning av laserdioder

● ✓ Strikt kvalitetskontroll med 100 % testning före leverans

● ✓ Konkurrenskraftig prissättning med stabil kapacitet för bulkleverans

● ✓ Flexibla anpassningsalternativ för våglängd, effekt, fiber och paket

● ✓ 7×24 timmars teknisk support och snabb respons

● ✓ Provtester tillgängliga för utvärdering

● ✓ ISO9001:2015 certifierat kvalitetsledningssystem

● ✓ Global frakt med DHL, UPS, FedEx expressleverans

Beställningsinformation

Artikelnummer

BFLD - XXXX - XX - XX - X

Exempel: BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-stifts fjärilslaserdiod, PM-fiber, FC/APC-kontakt, typ-2-stiftuttag

Tillgängliga anpassningsalternativ

● Centervåglängd: 1270~1650nm (anpassade våglängder tillgängliga)

● Uteffekt: 10mW, 20mW,övrigt

● Fibertyp: Enkelmodsfiber, fiber som bibehåller polarisationen

● Fiberlängd: 1 m, 1,5 m, 2 m (anpassade längder)

● Anslutningstyp: FC/APC, FC/UPC, SC/APC, LC/APC, bar fiber

● Pinout-konfiguration: Typ 1, Typ 2

För anpassade krav, vänligen kontakta vårt säljteam:

E-post: sales06@boxoptronics.com

Tel: +86-13322933691

Webbplats: www.boxphotonics.com

Datablad och testrapport

Varje enhet levereras med en omfattande testrapport som dokumenterar uppmätta prestandaparametrar. Testarket innehåller detaljerade specifikationer, prestandakurvor och uppmärksamhetsnoteringar.

● Enskild testrapport medföljer varje enhet

● Typiska spektral- och effektkurvor tillhandahålls

Datablad

Testrapport för referens

Villkor för offert och betalning

Citatvillkor

● EXW (Ex Works): Rekommenderas om du har ett DHL/UPS/FedEx-konto. Vi skickar med ditt konto; ingen fraktkostnad debiteras av oss.

● DAP (levereras på plats): Om du inte har ett kurirkonto kan vi ordna frakt med förbetald frakt.

● Övriga villkor: Kontakta oss för att diskutera.

Betalningsvillkor

● PayPal: Snabb och säker betalning för prover och små beställningar

● T/T (banköverföring): Standardbetalningsmetod för normala produktionsordrar

● Alibaba Trade Assurance: Säkert orderskydd för onlinetransaktioner med köpargaranti

● Flexibla betalningsvillkor: Förhandlingsbara för långsiktiga eller strategiska partners

Ledtid

● Standardproduktion: ~10 arbetsdagar

● varor i lager: 2–3 arbetsdagar för leverans

● Anpassade konfigurationer: 15–20 arbetsdagar

● Volymbeställningar: Vänligen kontakta för produktionsschema

● Internationell frakt: 3–5 arbetsdagar (DHL/UPS/FedEx express)

● Snabbtjänst: Tillgänglig på begäran (extra avgift kan tillkomma)

Driftanteckningar och hantering

ESD-skydd

Denna enhet är elektrostatisk känslig. Strikt efterlevnad av antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Underlåtenhet att göra det kan resultera i permanent skada på enheten.

● Bär alltid ett antistatiskt handledsband vid hantering

● Arbeta på en ordentligt jordad antistatisk matta

● Se till att all utrustning är ordentligt jordad

● Undvik att röra stiften och fiberkontakten direkt

Överväganden om strömförsörjning

● Använd en reglerad strömkälla med låg brus

● Implementera korrekt strömbegränsning för att förhindra skador

● Undvik överspänningar och spänningstoppar

● Överskrid aldrig den maximala framåtströmmen

● Sätt alltid på TEC-kylning innan du applicerar laserström

Fiberhantering

● Undvik överdriven böjning av fibern

● Dra eller vrid inte fiberstjärten

● Rengör fiberanslutningarna före anslutning

● Använd alltid dammskydd när kontakten inte används

● Inspektera fiberänden för skador före användning

Värmehantering

● Montera enheten på ett lämpligt kylfläns för optimal prestanda

● Se till god termisk kontakt mellan paketet och kylflänsen

● Använd termiskt gränssnittsmaterial (termiskt fett/dyna) för bättre värmeöverföring

● Arbeta inom det angivna temperaturintervallet för tillförlitlighet

● Tillåt tillräckligt med uppvärmningstid för våglängdsstabilisering

Kvalitetssäkring och kundservice

Garantiperiod

Box Optronics garanterar att denna produkt är fri från defekter i material och utförande under en period av 12 månader från inköpsdatum. Under garantiperioden kommer vi att reparera eller byta ut defekta produkter efter eget gottfinnande, utan kostnad.

Garantiundantag

Följande villkor täcks inte av den kostnadsfria garantin:

● Skada orsakad av naturliga faktorer (blixtnedslag, översvämning osv.) eller miljöpåverkan

● Felfunktioner på grund av felaktig användning eller felaktig användning av användaren

● Openbar fysisk skada orsakad av mänskliga misstag

● Oauktoriserad demontering, modifiering eller reparationsförsök

● Ändrade eller ofullständiga garantietiketter på höljet

● Skada eller förlust under transport efter transport

● Skada orsakad av överskridande av maxvärden eller driftsförhållanden

Support efter försäljning

● Snabb svarstid: inom 24 timmar på arbetsdagar

● Felsökning på distans och applikationssupport

● Betalt underhållsservice tillgänglig efter garantiperioden

● Anpassade tekniska konsulttjänster
