DWDM 14PIN Butterfly Analog Laser för CATV

Innehållsförteckning

1. Introduktion av DWDM 14PIN Butterfly Analog Laser för CATV

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

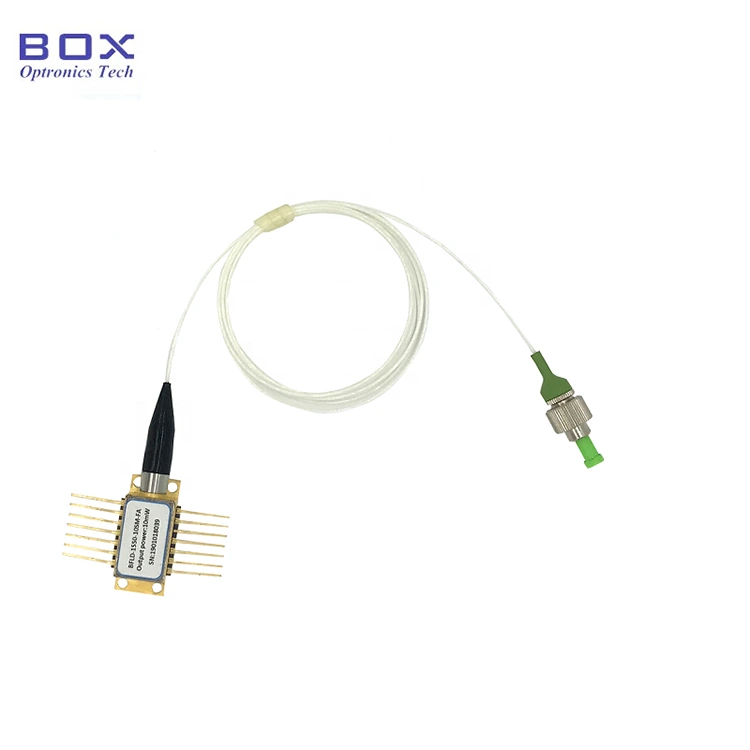

DWDM 14PIN Butterfly Analog Laser för CATV är designad med ett avancerat analogt chip, optisk isolator och 10mW uteffekt. Förpackad med en inbyggd termoelektrisk kylare (TEC) och bildskärmsfotodiod levererar den utmärkt linjäritet, låg distorsion och överlägsen våglängdsstabilitet över DWDM-nätet. Om stiften kräver lödning måste lödtemperaturen inte överstiga 260°C, och lödtiden får inte överstiga 10 sekunder.

Produkt Specifikationer

Produktegenskaper

● Fibertyp kan vara SMF-28e eller PMF-1550;

● Uteffekt 10mW eller anpassad;

● 14-stift BTF-paket med TEC och Monitor PD.

Produktapplikationer

● Fiberoptisk kommunikation;

● DWDM-system;

● CATV-överföring;

● Laboratorietestutrustning.

Produktdetaljer

● ITU Grid Channel Numbering

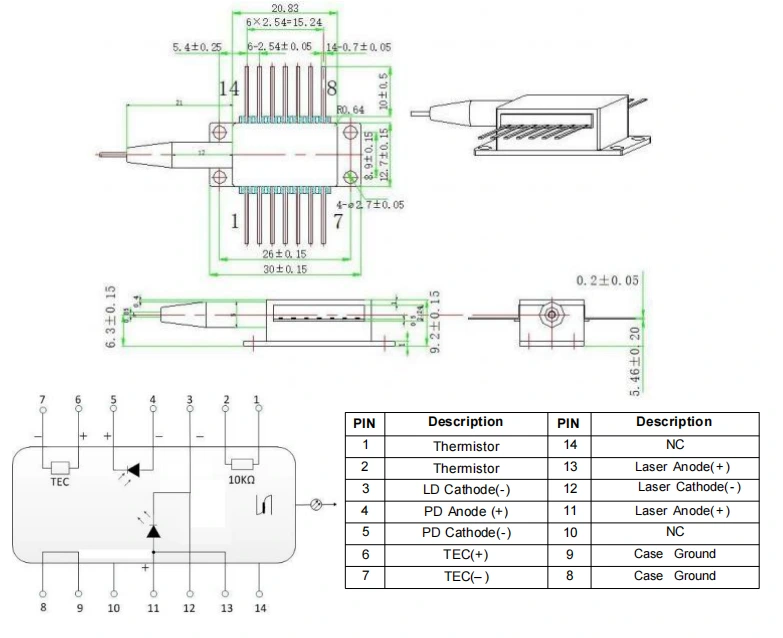

● Typ 1-paketritning & PIN-UT-definition (Enhet:mm):DWDM 14PIN Butterfly Analog Laser för CATV

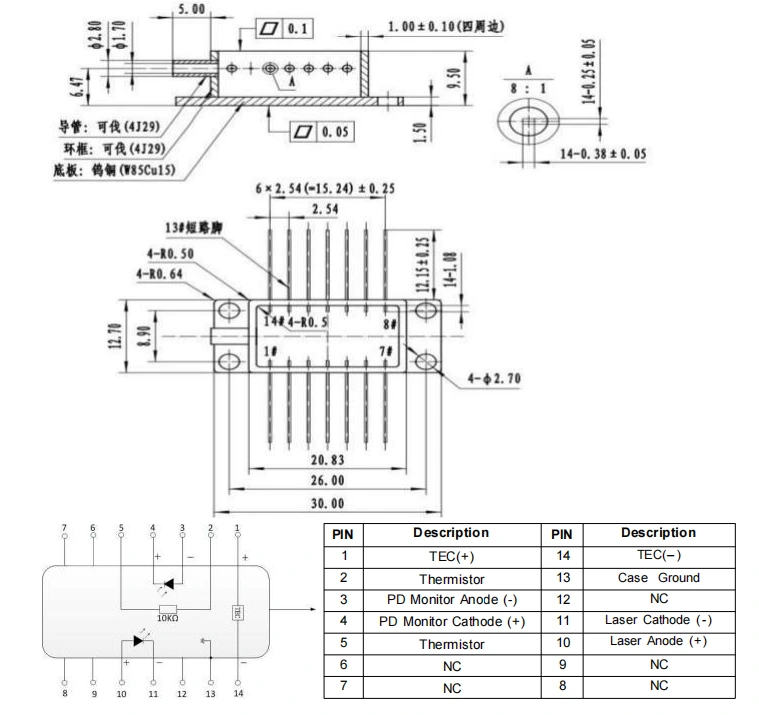

● Typ 2-paketritning&PIN-OUT Definition(Enhet:mm)-DWDM 14PIN Butterfly Analog Laser för CATV

Beställning information

t.ex.: BFLD-CH56-10SM-FA

(Beställningsinformation: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532.68nm, 10mW uteffekt, SM-fiber, FC/APC-kontakt, typ 1-stift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Användningsanmärkningar

● ESD-skydd: Den här enheten är elektrostatisk känslig. Därför måste strikta antistatiska skyddsåtgärder hållas vid förpackning, transport och användning. Dessutom, försiktighetsåtgärder bör vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enheten (t.ex. se till att utrustningen är korrekt jordning och bär en antistatisk handledsrem).

● Krav på stiftlödning: Om stiften behöver lödas, får lödtemperaturen inte överstiga 260°C, och den lödtiden får inte överstiga 10 sekunder. Var särskilt uppmärksam på följande: under lödningsprocessen måste enheten vara i en strömlös tillstånd, och lödkolven måste vara ordentligt jordad.

● Lägg på ström: Under uppstart applicera aldrig en hög ström direkt, eftersom detta riskerar att skada chipet. Slå istället på enheten med en strömnivå nära chipets tröskelvärde, och öka sedan gradvis strömmen i små steg tills önskat nivå nås.

● TEC-kylare: Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg till förhindra överhettning och överbelastning av spånet.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
