CWDM 1270-1650nm DFB-laserkälla

Innehållsförteckning

1. Introduktion av CWDM 1270-1650nm DFB-laserkälla med inbyggda drivkretsar

2. Tekniskt Specifikationer

3. Produktegenskaper

4. Typiska tillämpningar

5. Produktdetaljer

6. Säker driftguide

7. Beställningsinformation

8. Datablad och testblad

9. Offertvillkor och betalning

10. Ledtid

11. Användningsanvisningar och Underhåll

12. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

Detta är en CWDM 1270-1650nm DFB Laser Source med Inbyggda drivkretsar som använder ett DFB-halvledarlaserchip, med utgång effekt över 10mW, SM/PM-fiber och utmärkt kraft och spektral stabilitet. Det stöder bänk- och modulkonfigurationer med ett kommunikationsgränssnitt eller en övervakningsprogramvara för systemintegration. Lämplig för olinjär optik forskning, fiberlaserpumpning och optiska testsystem. Undvik frekvent pluggning/ urkoppling av fiberkontakter för att förhindra dammansamling och ändyta skada.

Produkt Specifikationer

Produktegenskaper

● Kraft och spektral stabilitet;

● Uteffekt justerbar 10~100%;

● Modul/bänkskiva tillval, med kommunikationsövervakning för enkel integration;

● Stöder SM/PM-fiberanpassning för att passa olika optiska system.

Produktapplikationer

● Optiska transmissionssystem;

● Fiberlaserpumpning;

● Icke-linjär optikforskning.

Produktdetaljer

● CWDM-våglängd 1270~1650nm, WL-toleransen är +/-3nm.

(En våglängd var 20:e nm är tillgänglig.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

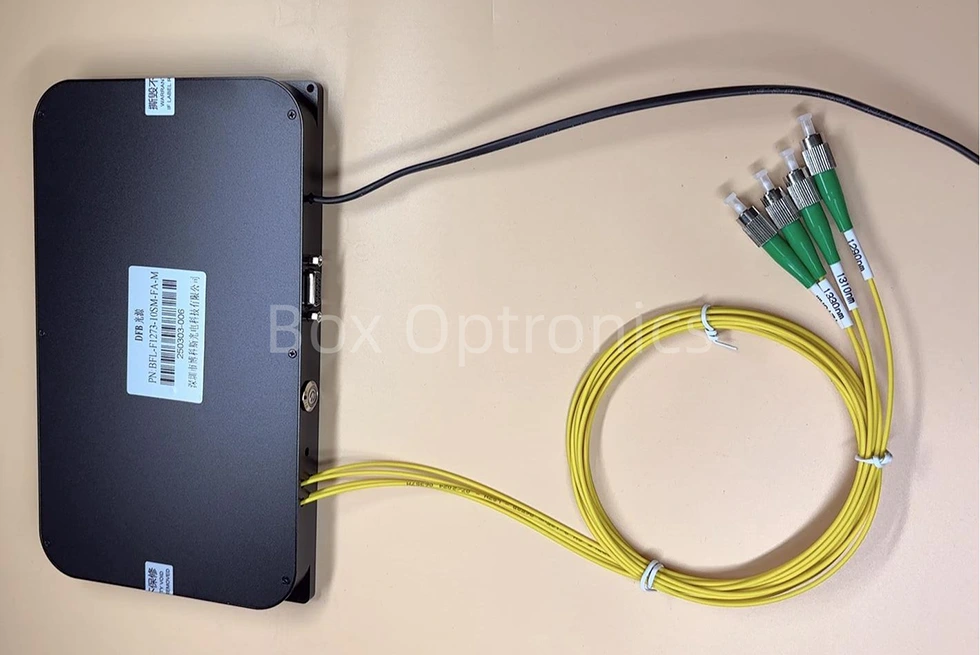

*Stöd anpassad flerkanalig DFB-laserkälla

● Standardtillbehör

Driftssteg

Steg 1.Uppackning: Kontrollera före montering om alla tillbehör är kompletta, inklusive laserkällmodul, USB-data kabel, nätadapter, testrapport etc.

Steg 2. Strömförsörjning: Ansluten till en DC växlande strömförsörjning eller en reglerad strömförsörjning som uppfyller deras effekt försörjningskrav. Använd endast den matchade originalströmadaptern (DC5V eller DC12V). Felaktiga nätadaptrar kan skada ljuskällan. (Strömadapter levereras enligt lokala spänningsstandarder.)

Steg 3. Ansluta utgångsfiber: Öppna dammlock vid fiberanslutningen eller flänsen, kontrollera fiberänden och anslut fibern eller skarva fibern till enheten eller effektmätaren som ska testas efter att ha bekräftat att det inte finns några föroreningar och skador.

Setp4.Anslut till värddatorn: Använd USB-RS485 DB9-datakabeln för att ansluta DFB-laserkällan och datorn; datorn måste först installera en dedikerad drivrutin för seriell port för att identifiera USB-RS485 seriell port datakabel, annars värddatorns programvara och ljuskällans modul kan inte anslutas och kommuniceras korrekt. Fråga gärna Box Optronics för föraren.

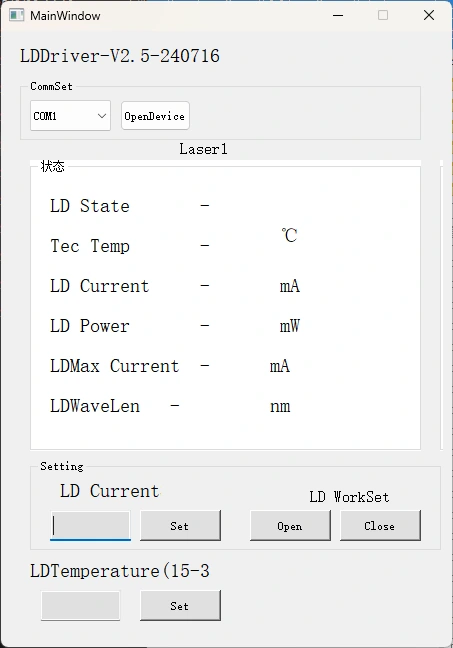

Steg 5. Kontrollmjukvara: Box Optronics tillhandahåller det seriella kommandot eller PC-mjukvaran till kontrollera LD-strömmen och LD-temperaturen för DFB-laserkällan. Välj rätt port, ställ in ström och temperatur och klicka sedan på öppna-knappen. (Till förhindra skador, öka drivströmmen långsamt vid första driften. Gör inte det tillämpa fullström omedelbart.)

Steg 6. Efter användning, klicka på stängningsknappen, stäng av strömförsörjningen och koppla ur fiberanslutningen.

Beställning information

t.ex.: BLD-1550-1HSM-FA-M

(Beställningsinformation: CWDM 1550nm DFB-laserkälla med inbyggd enhet Kretsar, 100mW uteffekt, med SMF-28e fiber, FC/APC-kontakt, modul paket).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Notes och Underhåll

● Undvik frekvent in-/urkoppling av fiberkontakter för att förhindra dammansamling och skador på ändsidan.

● Rengör fiberkontakter med en luddfri tork och inspektera med en fiberändytsdetektor före anslutning. Anslut/koppla alltid ur fibrer utan ström för att undvika att ändsidan bränns. Lock oanvända kontakter med dammlock.

● Förvara utrustningen i en torr, fuktfri miljö.

● Kom ihåg att när du använder laserkällmodulen under en längre tid överväg värmeavledning och ventilation av modulen och placera modul på kylflänsen.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
