Ytterbium-dopad fiberförstärkare (YDFA) använder en halvledarpumplaser för att excitera ytterbiumdopad förstärkningsfiber, vilket ger effektiv optisk förstärkning i våglängdsområdet 1030–1080nm. Förstärkaren erbjuder valfri och kontinuerligt justerbar mättad uteffekt vid 17/20/23/25/26/27/30/33/37/40dBm, med hög förstärkning, lågt brus och stabil uteffekt.
YDFA, tillgänglig i både bänk- och kompaktmodulkonfigurationer, stöder frontpanelkontroll, seriell kommunikation och PC-programvarudrift, vilket gör den lämplig för applikationer som 1064nm laserförstärkning inom vetenskaplig forskning, industriella lasersystem, fiberlaserapplikationer och optiska precisionsmätningssystem.
|
Parametrar |
Enhet |
Värderingar |
Anteckningar |
|
Arbetsvåglängd |
nm |
1030~1070, 1040~1080 |
|
|
Ingångseffekt |
dBm |
0~10 |
Anpassningsbar |
|
Mättad uteffekt |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm Ingång |
|
Bullerfigur |
dB |
≤5,0 |
|
|
Polarisationsberoende förstärkning |
dB |
<0,3 |
SM fiber |
|
Polarisationsutsläckningsförhållande |
dB |
>20 |
PM fiber |
|
Ingångs-/utgångsisolering |
dB |
>35 |
|
|
Fibertyp |
- |
Hi1060 eller PM980 |
|
|
Anslutning |
- |
FC/APC |
|
|
Driftläge |
- |
ACC/APC(1) |
|
|
Mått |
mm |
260(B)×280(D)×120(H) |
Bänkskiva (17-26dBm) |
|
260(B)×320(D)×120(H) |
Bänkskiva (27-33dBm) |
||
|
376(B)×340(D)×112(H) |
Bänkskiva (37-40dBm) |
||
|
125(B)×150(D)×20(H) |
Modul (17~20dBm) |
||
|
139(B)×206(D)×27(H) |
Modul (23~26dBm) |
||
|
139(B)×235(D)×70(H) |
Modul (27~40dBm) |
||
|
Strömförsörjning |
V |
AC 110~240V, <30W |
Bänkskiva |
|
Strömförsörjning |
V |
5V DC, <15W |
Modul |
|
Kontrollläge |
- |
RS232 Seriell kommunikation |
Modul |
|
Kommunikationsgränssnitt |
- |
DB9 hona |
Modul |
|
Driftstemperatur |
℃ |
-5~+35 |
|
|
Driftfuktighetsområde |
% |
0~70 |
|
● Brett våglängdsområde;
● Hög uteffekt upp till 40 dBm;
● Låg ljudnivå;
● Hi1060 eller PM980 tillval.
● Icke-linjär optik; l
● Mikrovågsfotonik;
● Sammanhängande LiDAR-system.

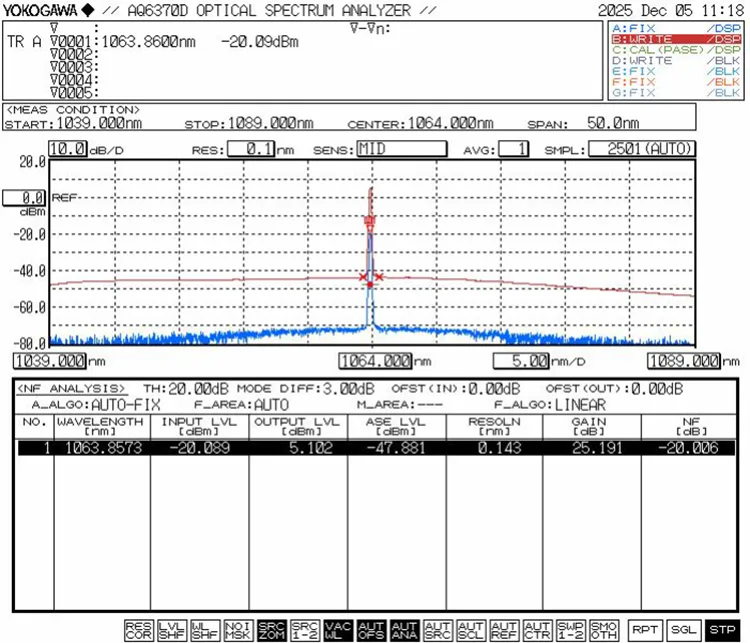

● Optiskt spektrum av förstärkt 1064nm-signal 0dBm ineffekt, 3A
● Ströminstabilitet @ uteffekt 27dBm, 0dBm ingång 1064nm, APC-läge

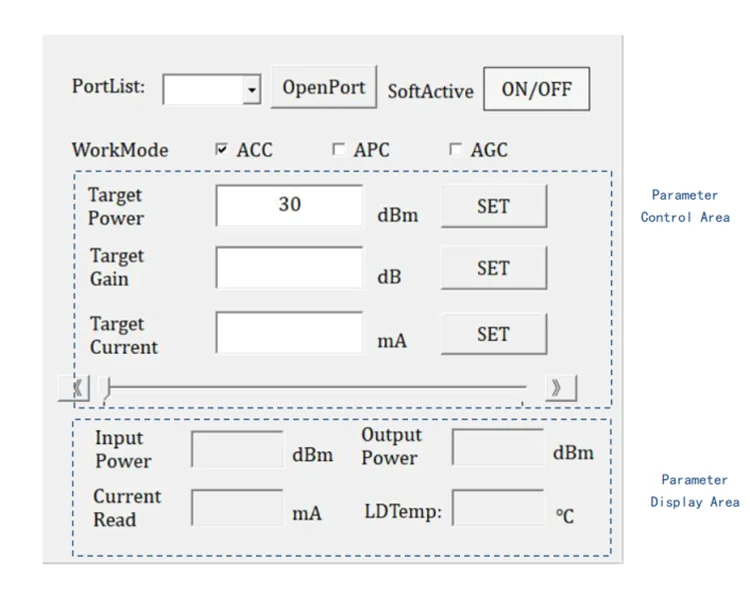

● Programvarugränssnitt för PC-kontroll

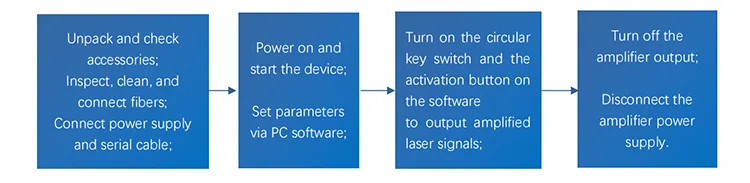

Steg 1. Uppackning och montering: Innan montering, kontrollera om alla tillbehör är kompletta, inklusive strömkabel eller nätadapter, fiberbyglar, bruksanvisning, testrapport, etc.
Anslut strömförsörjningen: Bänkförstärkare kan anslutas direkt till växelström; modulära förstärkare bör anslutas till en DC switchande strömkälla eller reglerad strömkälla som uppfyller deras strömförsörjningskrav.
Använd speciell utrustning och verktyg (fiberändamålsinspektör, fiberkontaktrengöringssats) för att inspektera och rengöra fiberanslutningens ändyta. Först när den är helt ren, använd fiberbyglar för att ansluta signalljuskällan till förstärkarens ingångsport.
Steg 2. Slå på strömförsörjningen till förstärkaren, välj arbetsläge i PC-programvaran och ställ in parametrar som uteffekt eller pumpström.
Obs! Varje gång förstärkarmodulen slås på är arbetsläget (APC/ACC) och förstärkarens arbetsström eller uteffekt parameterinställningarna från den senaste användningen. Om justering behövs kan den modifieras via PC-mjukvaran. Förstärkaren är vanligtvis inställd på lägsta arbetsström och lägsta uteffekt som standard på fabriken.
Steg 3. Tryck på aktiveringsnyckelomkopplaren (ACT) på modulen och klicka på mjukaktiveringsbrytaren (SOFTACTIVE) på PC-mjukvaran. Vid denna tidpunkt börjar lasersignalen att förstärkas och matas ut. Under experimentet kan arbetsläget och uteffekten justeras i tid efter behov.
Obs! När förstärkaren är i det ljusemitterande tillståndet (aktiveringsbrytaren är på) är det strängt förbjudet att koppla in, koppla ur eller ansluta fiberbyglingskontakter. annars kan fiberbygelanslutningens ändyta och själva förstärkaren skadas, vilket leder till funktionsfel.
Setp4. Efter användning, stäng av aktiveringsnyckelomkopplaren (ACT) för att stänga av förstärkarutgången, slå av strömförsörjningen och koppla bort fiberanslutningen.
|
YDFA |
Uteffekt |
Fibertyp |
Dimensionera |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-dopad fiberförstärkare |
17:17dBm 20:20dBm 23: 23dBm ... 40:40dBm |
SM: Hi1060 PM: PM980 |
M: Modul B: Bänkskiva |
t.ex.: YDFA-27-PM-M
(Beställningsinformation: Ytterbium-dopad Fiberförstärkare, 27dBm uteffekt, med PM980 fiber, modulpaket).
● Offertvillkor
(1) EXW:
Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.
(2) DAP:
Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna i förskott.
(3) Övrigt
● Betalningsvillkor
PayPal och T/T är tillgängliga.
Produktion: 10-15 arbetsdagar. (Om det finns några i lager kommer det att skickas snabbare.)
Den internationella logistiken: 3-5 arbetsdagar.
● Förstärkaren bör fungera inom den nominella optiska signalens våglängd och effektområde. Mata inte in optiska signaler utanför det specificerade området. Se produkttestrapporten för specifika parametrar.
● Innan du startar, se till att strömbrytaren och nyckelbrytaren är avstängda och anslut sedan strömförsörjningen. Vid avstängning, stäng först av nyckelbrytaren och koppla bort strömförsörjningen efter att utgångsindikatorn slocknar. Bryt inte strömförsörjningen direkt när förstärkaren fungerar.
● Frekvent i- och urkoppling av ingångs- och utgångsfiberkontakter rekommenderas inte, eftersom det kan orsaka dammkontamination, ökad insättningsförlust eller bränning av fiberkontaktens ändyta.
● FC/APC-kontakten vid huvudutgångsporten är endast för effekttestning; det är strängt förbjudet att ansluta den till andra fiberkontakter. Om utgångsfibern behöver anslutas till andra fibrer, rekommenderas fusionsskarvning med en fiberfusionsskarv.
● Håll enheten borta från fukt, damm och korrosion. förvara den på en torr plats.
● Garantiperiod:
Gratis reparation eller utbyte för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.
● Undantag från gratis garanti:
Under den kostnadsfria garantiperioden kommer gratis reparations- eller utbytestjänster att tillhandahållas för fel orsakade av produktkvalitetsproblem. Box Optronics förbehåller sig dock rätten att vägra kostnadsfria reparationstjänster i följande fall inom garantiperioden:
(1) Skada orsakad av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.
(2) Fel på grund av felaktig användning av användaren.
(3) Uppenbar fysisk skada orsakad av mänskliga misstag.
(4) Oauktoriserad demontering, modifiering eller reparation.
(5) Ändrade eller ofullständiga garantietiketter på höljet.
(6) Skada eller förlust under transport.
