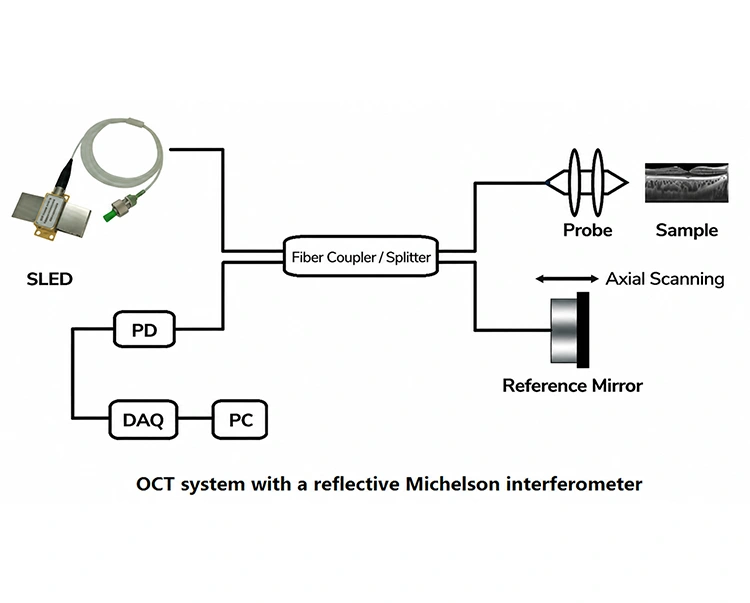

(1) Ljus som sänds ut av en bredbandskälla med låg koherens (som en SLED) delas upp i två strålar av en stråldelare (eller fiberkopplare) och går in i referensarmen respektive provarmen.
(2) Ljuset i referensarmen reflekteras tillbaka av en spegel.
(3) Efter att ljuset i provarmen lyser upp vävnaden eller materialet som undersöks, kommer tillbakaspritt ljus från olika djup tillbaka.
(4) De två strålarna kombineras om vid stråldelaren; en interferenssignal genereras endast när den optiska vägskillnaden mellan de två armarna faller inom ljuskällans koherenslängd. Denna korta koherenslängd säkerställer systemets höga axiella upplösning.
(5) Genom att skanna referensspegelns position eller använda frekvenssvepning för att ta emot interferenssignaler kan systemet rekonstruera tvådimensionella eller tredimensionella tomografiska bilder av provet lager för lager.
|
Komponent |
Funktionsbeskrivning |
|
SLED ljuskälla |
Ger bredbandsljus med låg koherens, som fungerar som kärnljuskällan för OCT-systemet för att uppnå hög axiell upplösning; fungerar vanligtvis i det nära-infraröda bandet på 800–1550 nm. |
|
Fiberkoppling / splitter |
Delar upp ljuskällan i en provarm och en referensarm, och kombinerar ekosignalerna från båda armarna till detektorn. |
|
Sond |
Fokuserar ljusstrålen på ytan eller insidan av provet och samlar in bakåtreflekterade/bakåtspridda optiska signaler från olika djup. |
|
Referensspegel |
Ger en stabil optisk referensväg. Den ändrar referensarmens optiska väglängd genom exakt axiell skanning, realiserar interferenssignalmatchning med reflekterat ljus från olika provdjup och fullbordar djupupplöst skanning. |
|
PD |
Detekterar optiska interferenssignaler från provarmen och referensarmen. |
|
Datainsamlingssystem (DAQ) |
Konverterar fotoelektriska signaler till digitala signaler för realtidsbearbetning och lagring av datorn. |
|
PC |
Bearbetar de inhämtade interferenssignalerna via algoritmer som Fast Fourier Transform (FFT), och rekonstruerar högupplösta 2D- eller 3D-tomografiska bilder av provet. |

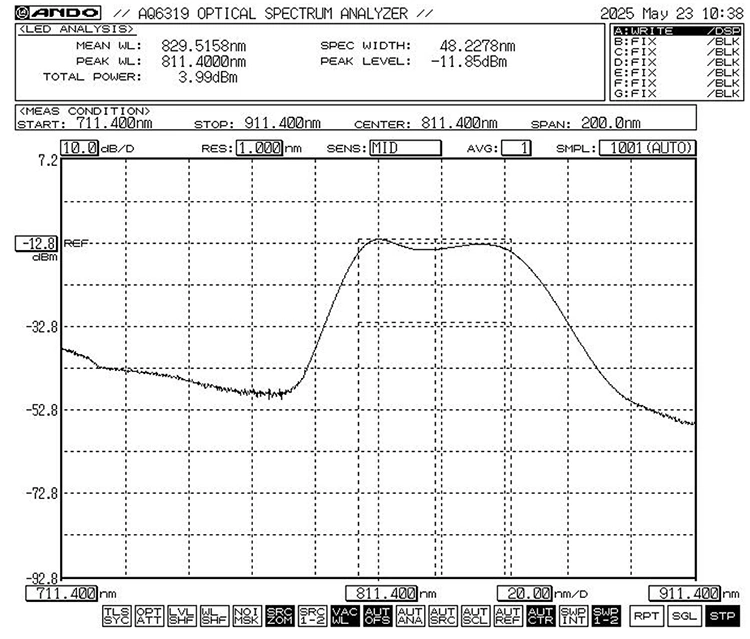

840nm 20mW SLED bredbandsljuskälla
F1: Vilken våglängd (i nm) för SLD-bredbandsljuskällan används vanligtvis i oktober?
A1: Biomedicinsk bildbehandling → 800–1060nm;

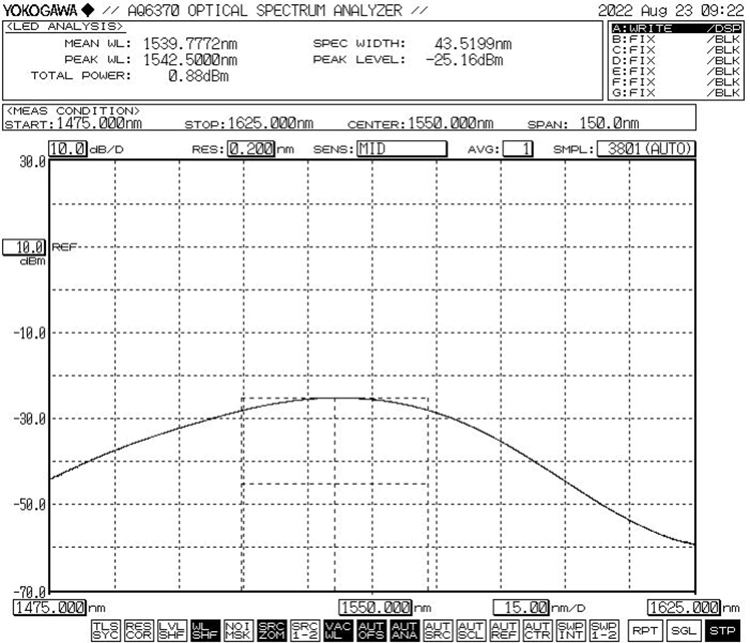

Industriell inspektion/fiberoptikapplikationer → 1300–1550nm.
F2: Kräver en SLED-bredbandsljuskälla en isolator?
A2: För industriella tillämpningar är det nödvändigt att självständigt bedöma storleken på den reflekterade optiska effekten; om det är motiverat kan flera isolatorer krävas.
F3: Har SLD-ljuskällorna du tillhandahåller en inbyggd drivkrets?
S3: Ja, vi erbjuder modulära lösningar som integrerar laserchippet, drivkretsen och (valfritt) en fiberkopplare. Detta möjliggör direkt användning eller ytterligare systemintegration utan att kunden behöver ansluta en extern drivrutin.
-
