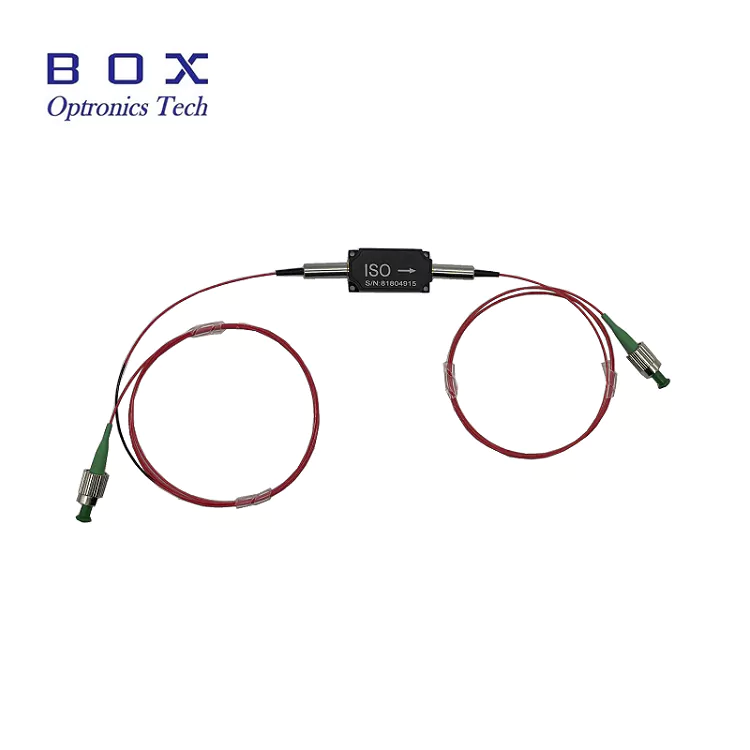

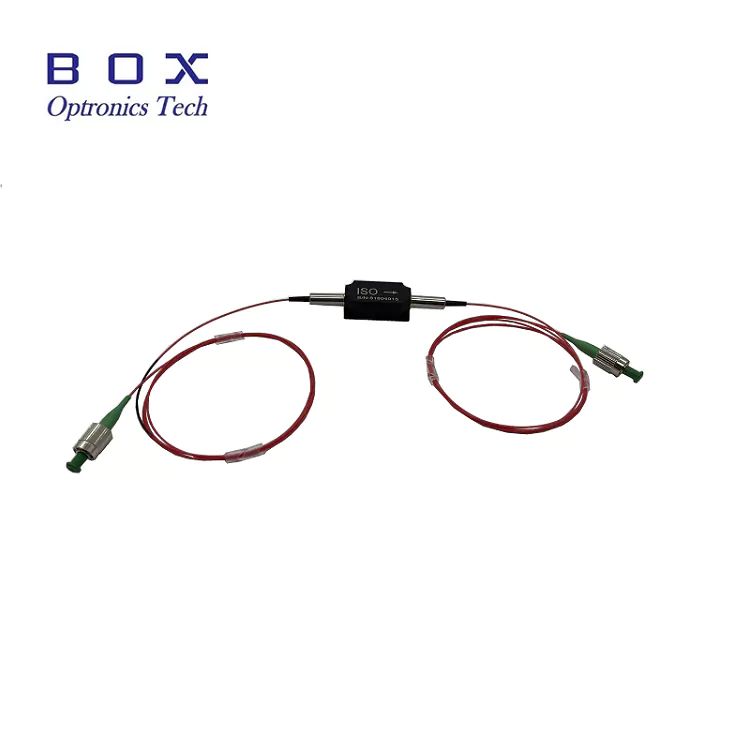

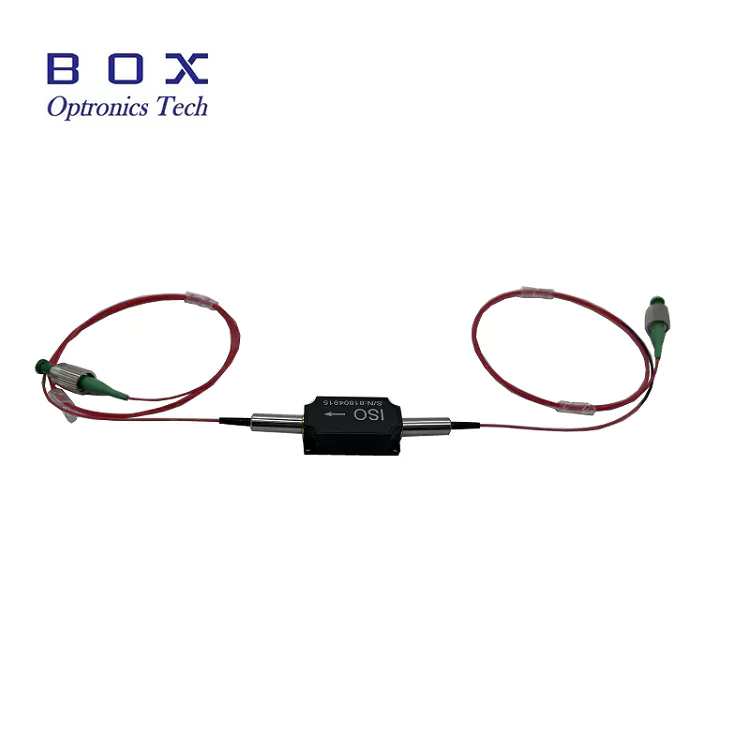

850nm högeffektscirkulator

Box Optronics levererar 850nm High Power Circulator, en högpresterande passiv optisk komponent designad för exakt ljusriktningskontroll i fiberoptiska system. Denna 3-portars cirkulator möjliggör icke-ömsesidig överföring och dirigerar optiska signaler från port till port på ett sekventiellt sätt samtidigt som den bibehåller utmärkt optisk prestanda.

Med typiska insättningsförluster så låga som 1,0 dB, hög isolering på typiskt 25 dB och hög returförlust på minst 45 dB, är denna cirkulator idealisk för 850nm-applikationer med hög effekt. Den stöder total genomsnittlig effekthantering upp till 500mW/1W/5W/10W över portar, vilket gör den lämplig för krävande fiberlaser- och förstärkarsystem.

Inrymd i ett kompakt 58×28×26 mm paket med 780-HP fiber pigtails, erbjuder 850nm högeffektscirkulatorn stabilitet och pålitlig långsiktig prestanda.

Nyckelfunktioner

• Hög isolering: 25dB typisk toppisolering, 22dB minimum

• Låg insättningsförlust: 1,0 dB typiskt, max 1,5 dB

• Hög returförlust: 45dB minimum (ingång/utgång)

• Låg polarisationsberoende förlust (PDL): ≤0,15dB

• Hög effekthantering: upp till 500mW, 1W, 5W, 10W

• Hög toppeffektkapacitet: <10kW för ns-pulsdrift

• Hög överhörningsdämpning: 45dB minimum

• Kompakt och robust förpackningsdesign: 58×28×26mm

• 780-HP fiber pigtails för högeffektapplikationer

• Utmärkt tillförlitlighet och långsiktig stabilitet

• 3-portars icke-ömsesidig ljustransmission

• Brett driftstemperaturområde: +10°C till +50°C

Typiska applikationer

• Fiberoptiska avkänningssystem

• Fiberoptisk instrumentering och testutrustning

• 850nm fiberlasersystem

• Biomedicinsk avbildning och OCT-system

• Forsknings- och utvecklingslaboratorier

• Laserskydd med distribuerad feedback (DFB).

Tekniska specifikationer

Optiska specifikationer (T=25°C)

Mekaniska och miljömässiga specifikationer

*Obs: Ovanstående specifikationer gäller enheter utan kontakter. För enheter med kontakter är hanteringseffekten begränsad till 1W, insättningsförlusten är 0,3dB högre, returförlusten är 5dB lägre och släckningsförhållandet är 2dB lägre.

Paketets mått

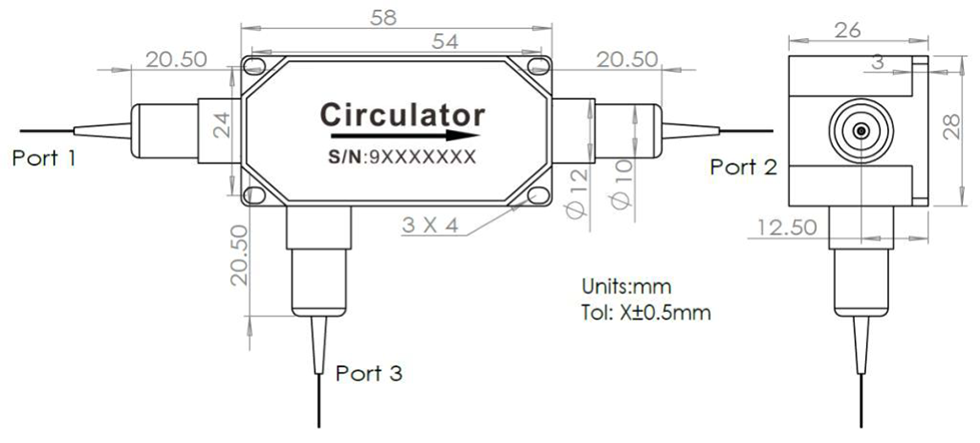

850nm högeffektcirkulatorn är förpackad i ett kompakt, robust hölje med följande dimensioner (enhet: mm):

• Paketstorlek: 58 × 28 × 26 mm

• 3-ports konfiguration med fiber pigtails

• 4 monteringshål för säker installation

• Tolerans: ±0,5 mm

Portkonfiguration

Denna optiska cirkulator med 3 portar möjliggör enkelriktad optisk signaldirigering i en 1 → 2 → 3 → 1 sekvens:

• Port 1 → Port 2: Låg insättningsförlust framåt överföring

• Port 2 → Port 3: Routing av tillbakaspridda/reflekterade signaler

• Port 3 → Port 1: Framåtsändning som fullbordar cirkulationsslingan, samtidigt som hög isolering bibehålls i omvända banor

Enheten använder en icke-ömsesidig optisk design för att säkerställa riktningssignalutbredning och effektiv isolering mellan icke-intilliggande portar, vilket gör den idealisk för fiberavkänning, laserskydd och optiska mätsystem.

Arbetsprincip

En 850nm högeffekts optisk cirkulator är en passiv icke-reciprok enhet med flera portar som dirigerar optiska signaler i en sekventiell 1 → 2 → 3 → 1 riktning, vilket möjliggör riktningssignalhantering i fiberoptiska system.

Enheten är baserad på Faraday-rotationseffekten kombinerad med polarisationsberoende optiska routingkomponenter.

Arbetsprincip:

•Faraday Rotator: introducerar en fast icke-reciprok polarisationsrotation (vanligtvis 45°), oberoende av utbredningsriktningen

• Polarisation routing-optik: direkta optiska signaler baserade på polarisationstillstånd

•Icke-ömsesidig överföring: säkerställer riktningssignaldirigering med hög isolering mellan omvända utbredningsvägar

Nyckelfunktioner:

•Separerar optiska signaler som sprider sig framåt och bakåt

•Skyddar laserkällor från bakreflexer

•Möjliggör dubbelriktad drift i fiberoptisk avkänning och lasersystem

•Stöder signaldirigering i mät- och avkänningsarkitekturer

Varför välja Box Optronics?

•Strikt kvalitetskontroll med 100% testning före leverans

•Konkurrenskraftig prissättning med stabil kapacitet för bulkleverans

•Flexibla anpassningsalternativ för våglängd, effekt, fiber och kontakter

•7×24 timmars teknisk support och snabb respons

• Provtester tillgängliga för utvärdering

•Global frakt med DHL, UPS och FedEx expressleverans

Beställningsinformation

Modellnomenklatur

HPCIR - XXX - X - X - X - X - XX - XX

Exempel: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm High Power Circulator, 780-HP fiber, 900μm löst rör, 1m fiberlängd, 58x28x26mm paket, 10W hanteringseffekt, FC/APC-kontakt

Tillgängliga anpassningsalternativ

•Centrumvåglängd: 830nm, 850nm, andra våglängder tillgängliga på begäran

• Effektklass: 500mW, 1W, 5W, 10W, högre effekt tillgänglig för anpassade konstruktioner

•Fibertyp: 780-HP, andra specialfibrer

•Fiberlängd: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (anpassade längder tillgängliga)

•Svanstyp: 250 μm bar fiber, 900 μm löst rör, 3,0 mm löst rör

•Anslutningstyp: FC/UPC, FC/APC, SC/APC, LC/APC eller anpassade kontakter

•Paketstorlek: Standard 58x28x26mm eller anpassade förpackningsmått

•4-portars cirkulatorkonfigurationer tillgängliga på begäran

För anpassade krav, vänligen kontakta vårt säljteam.

Datablad och testrapport

Varje 850nm högeffektscirkulator levereras med en omfattande testrapport som dokumenterar uppmätta prestandaparametrar. Databladet PDF-filen innehåller detaljerade specifikationer och prestandakurvor.

•Enskild testrapport medföljer varje enhet

Datablad

Villkor för offert och betalning

Citatvillkor

•EXW (Ex Works): Rekommenderas om du har ett DHL/UPS/FedEx-konto. Vi skickar med ditt konto; ingen fraktkostnad tas ut av oss.

•DAP (levereras på plats): Om du inte har ett budkonto kan vi ordna frakt med förbetald frakt.

•Övriga villkor: Kontakta oss för att diskutera.

Betalningsvillkor

•PayPal: Snabb och säker betalning för prover och små beställningar

•T/T (Banköverföring): Standard betalningsmetod för normala produktionsorder

• Alibaba Trade Assurance: Säkert orderskydd för onlinetransaktioner med köpargaranti

•Flexibla betalningsvillkor: Förhandlingsbara för långsiktiga eller strategiska partners

Ledtid

•Standardproduktion: ~10-15 arbetsdagar

•Anpassade konfigurationer: 15-20 arbetsdagar

•Volymbeställningar: Vänligen kontakta för produktionsschema

• Internationell frakt: ~3-5 arbetsdagar (DHL/UPS/FedEx express)

• Snabb service: Tillgänglig på begäran

Driftanteckningar och hantering

ESD-skydd

Medan optiska cirkulatorer är passiva enheter, krävs korrekt hantering för att upprätthålla prestanda och tillförlitlighet.

•Arbeta på en ren, dammfri yta

•Undvik att vidröra fiberändarna direkt

•Behåll dammlock på kontakterna när de inte används

•Använd korrekt ESD-skydd under hantering och installation

Fiberhantering

•Undvik överdriven böjning av fibern

• Dra eller vrid inte fiberstjärtarna

•Rengör fiberanslutningar före anslutning

•Använd alltid dammskydd när kontakten inte används

•Inspektera fiberänden för skada före användning

Krafthanteringsöverväganden

•Se till att den totala ineffekten inte överstiger det nominella maxvärdet

•Använd korrekt effektövervakning för att undvika överbelastning

• Tillåt en korrekt värmeavledning vid höga effektnivåer

• Montera på en kylfläns för kontinuerlig drift med hög effekt

•Obs: Anslutningar utrustade enheter har reducerad effekthantering (max 1W)

•Undvik plötsliga effektspikar som kan överstiga toppeffekten

Installation och montering

• Montera cirkulatorn säkert med hjälp av de 4 monteringshålen

• Säkerställ korrekt inriktning för att minimera ytterligare förluster

•Ge tillräckligt med utrymme för fiberböjningsradie

• Arbeta inom det specificerade temperaturintervallet för tillförlitlighet (+10°C till +50°C)

•Undvik mekanisk påfrestning på fiberstjärtarna

• Säkerställ korrekt portorientering för korrekt signaldirigering
