850nm högeffekt optisk isolator

Box Optronics tillhandahåller 850nm High Power Optical Isolator, en passiv optisk komponent designad för att skydda optiska system från skadliga bakreflexer. Denna högpresterande isolator har exceptionell isolering på upp till 35dB, ultralåg insättningsförlust på typiskt 0,8dB och stöder hög effekthantering upp till 500mW/1W/5W/10W medeleffekt.

Inrymd i ett kompakt 58×28×26 mm paket med 780HP fiberstjärtar, ger denna isolator enastående tillförlitlighet och stabilitet för krävande applikationer. Oavsett om det gäller fiberlasrar, OCT-system, optiska förstärkare eller testinstrument, tillhandahåller Box Optronics högkvalitativa isolatorer som backas upp av rigorös kvalitetskontroll och global teknisk support.

Nyckelfunktioner

● Hög isolering: upp till 35 dB typisk toppisolering

● Låg insättningsförlust: 0,8 dB typiskt, max 1,2 dB

● Hög avkastningsförlust: 45dB

● Högt utsläckningsförhållande för polariseringsbevarande versioner

● Hög effekthantering: 500mW/1W/5W/10W medeleffekt

● Låg polarisationsberoende förlust (PDL): <0,15dB

● Kompakt och robust förpackningsdesign

● SM-fiber/ PM-fiber/ eller andra fiberstjärtar

● Hög tillförlitlighet och långsiktig stabilitet

● Brett driftstemperaturområde: -40°C till +85°C

Typiska applikationer

● Optisk test- och mätinstrument

● 840nm/850nm Optical Coherence Tomography (OCT)-system

● 850nm fiberlasersystem och frökällor

● Fiberoptiska avkänningssystem (interferometrisk avkänning)

● Forsknings- och utvecklingslaboratorier

● Biomedicinsk bildbehandling och diagnostik

Tekniska specifikationer

Optiska specifikationer (T=25°C)

Mekaniska och miljömässiga specifikationer

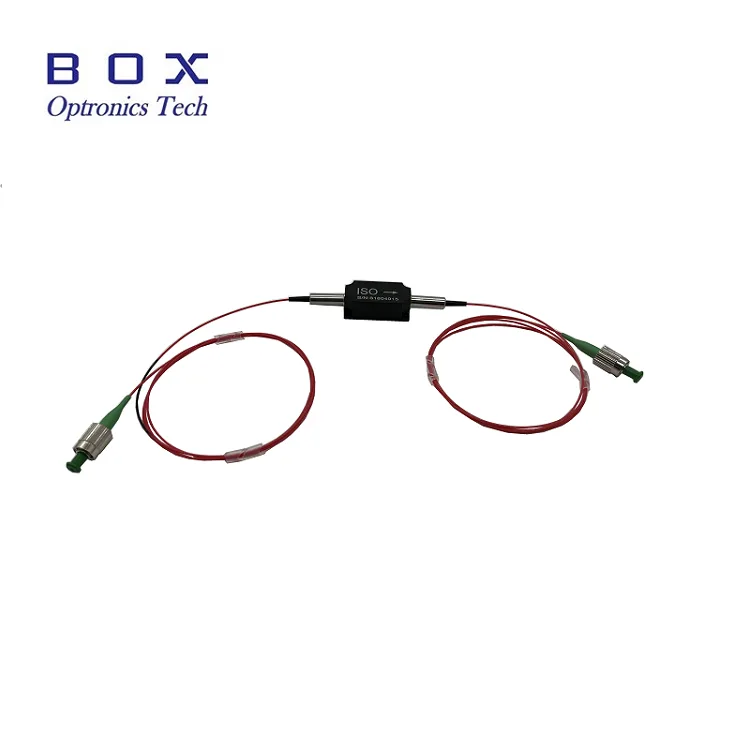

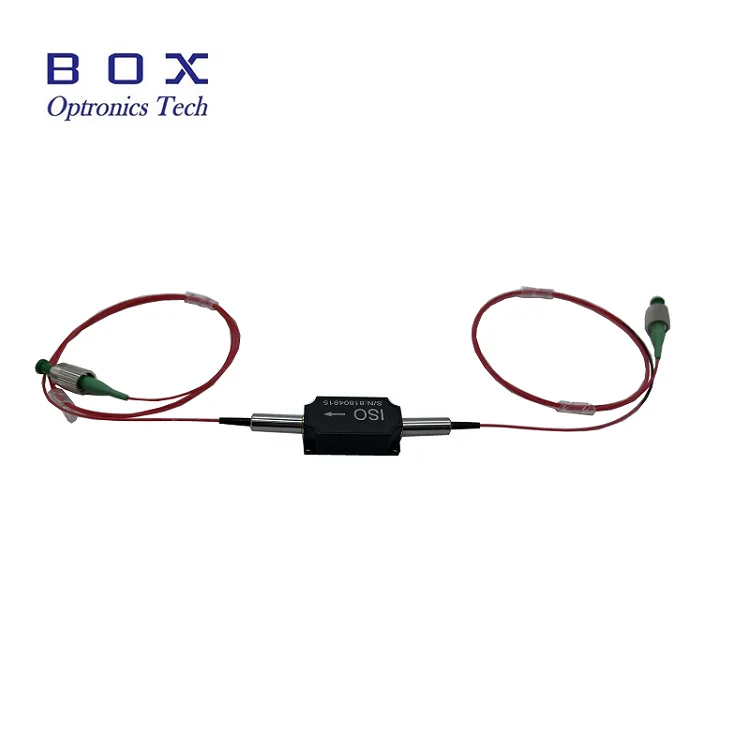

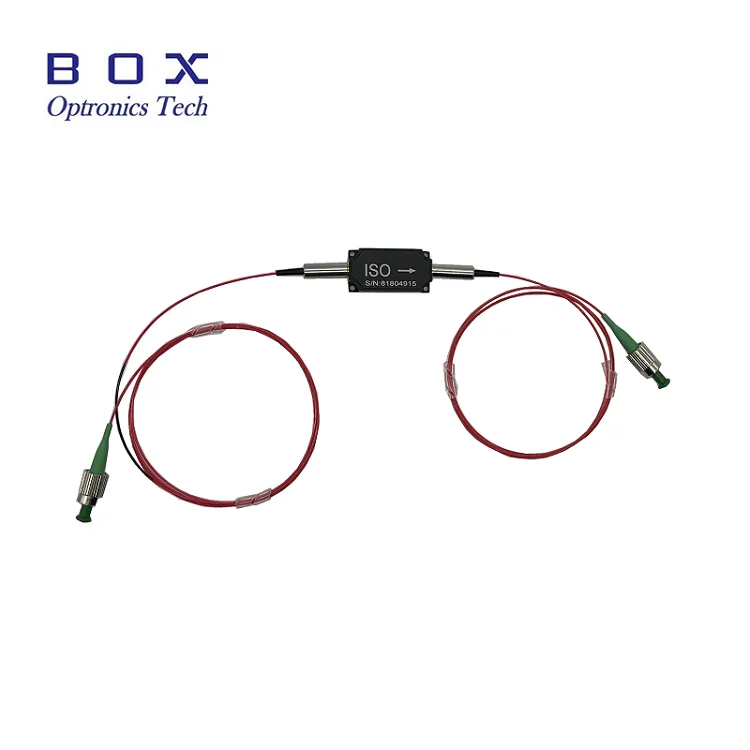

Produktdetaljer

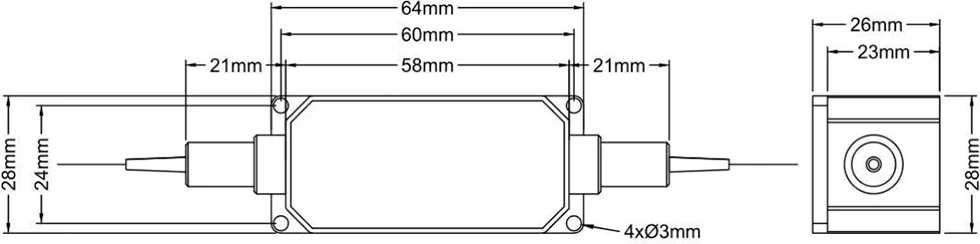

Paketets mått

Isolatorn är förpackad i ett kompakt, robust plasthus med följande mått (enhet: mm):

Arbetsprincip

En 850 nm högeffekt fiberkopplad optisk isolator är en passiv optisk komponent som ger icke-ömsesidig ljustransmission, vilket gör att optiska signaler framåt kan passera samtidigt som den blockerar bakåtreflektioner i fiberbaserade system.

Enheten är baserad på Faraday-rotationseffekten kombinerad med polarisationsoptik och finns i både Single-Mode Fiber (SMF) och Polarization-Maintaining Fiber (PMF) versioner, vilket möjliggör flexibel integration i olika optiska system.

● Riktning framåt: Ljus passerar igenom med minimal insättningsförlust

● Omvänd riktning: Bakåtreflekterat ljus blockeras med hög isolering

● Skyddar laserdioder och förstärkare från bakåtreflektion-inducerade skador och brus

● Förbättrar systemets stabilitet och minskar intensitetsbrus (RIN)

Varför välja Box Optronics?

● ✓ Strikt kvalitetskontroll med 100 % testning före leverans

● ✓ Konkurrenskraftig prissättning med stabil kapacitet för bulkleverans

● ✓ Flexibla anpassningsalternativ för våglängd, effekt och fiber

● ✓ 7×24 timmars teknisk support och snabb respons

● ✓ Provtester tillgängliga för utvärdering

● ✓ Global frakt med DHL, UPS, FedEx expressleverans

Beställningsinformation

Modellnomenklatur

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Exempel:HPIS -850 -0 -1 -1 -0 -00- FA

850nm högeffekts optisk isolator, SM-fiber, 900um löst rör, 1m fiberlängd, dimension: 58x28x26mm, 500mW hanteringseffekt, FC/APC-kontakt

Tillgängliga anpassningsalternativ

● Centervåglängd: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm

● Strömstyrka: 0,5W, 1W, 2W, 5W, 10W, högre effekt tillgänglig

● Fibertyp: 780HP,SMF-28, PM1550, andra specialfibrer

● Fiberlängd: 0,5 m, 1 m, 1,5 m, 2 m (anpassade längder)

● Pigtail typ: 900um löst rör, 3,0 mm löst rör, bar fiber

● Paketstorlek: Standard eller anpassade förpackningsmått

För anpassade krav, vänligen kontakta vårt säljteam:

E-post: sales06@boxoptronics.com

Tel: +86-13322933691

Webbplats: www.boxphotonics.com

Datablad och testrapport

Varje enhet levereras med en omfattande testrapport som dokumenterar uppmätta prestandaparametrar. Databladet PDF-filen innehåller detaljerade specifikationer.

● Enskild testrapport medföljer varje enhet

Datablad

Villkor för offert och betalning

Citatvillkor

● EXW (Ex Works): Rekommenderas om du har ett DHL/UPS/FedEx-konto. Vi skickar med ditt konto; ingen fraktkostnad debiteras av oss.

● DAP (levereras på plats): Om du inte har ett kurirkonto kan vi ordna frakt med förbetald frakt.

● Övriga villkor: Kontakta oss för att diskutera.

Betalningsvillkor

● PayPal: Snabb och säker betalning för prover och små beställningar

● T/T (banköverföring): Standardbetalningsmetod för normala produktionsordrar

● Alibaba Trade Assurance: Säkert orderskydd för onlinetransaktioner med köpargaranti

● Flexibla betalningsvillkor: Förhandlingsbara för långsiktiga eller strategiska partners

Ledtid

● Standardproduktion: ~10 arbetsdagar

● Anpassade konfigurationer: 15–20 arbetsdagar

● Volymbeställningar: Vänligen kontakta för produktionsschema

● Internationell frakt: ~3-5 arbetsdagar (DHL/UPS/FedEx express)

● Snabbtjänst: Tillgänglig på begäran (extra avgift kan tillkomma)

Driftanteckningar och hantering

ESD-skydd

Även om optiska isolatorer är passiva enheter, krävs fortfarande korrekt hantering för att upprätthålla prestanda och tillförlitlighet.

● Hantera med rena, luddfria handskar för att undvika kontaminering

● Arbeta på en ren, dammfri yta

● Undvik att vidröra fiberändarna direkt

● Behåll dammskydd på kontakterna när de inte används

Fiberhantering

● Undvik överdriven böjning av fibern (minsta böjradie: 30 mm)

● Dra eller vrid inte fiberstjärtarna

● Rengör fiberanslutningarna med isopropylalkohol före anslutning

● Använd alltid dammskydd när kontakten inte används

● Inspektera fiberänden för skador före användning

● Överskrid inte den maximala dragbelastningen

Krafthanteringsöverväganden

● Se till att ineffekten inte överstiger det nominella maxvärdet

● Använd korrekt strömövervakning för att undvika överbelastning

● Tillåt en korrekt värmeavledning vid höga effektnivåer

● Montera på en kylfläns för kontinuerlig drift med hög effekt

Installation och montering

● Montera isolatorn säkert med hjälp av de fyra monteringshålen

● Se till korrekt inriktning för att minimera ytterligare förluster

● Ge tillräckligt med utrymme för fiberböjningsradie

● Arbeta inom det angivna temperaturintervallet för tillförlitlighet

● Undvik mekanisk påfrestning på fiberstjärtarna

Kvalitetssäkring och kundservice

Garantiperiod

Box Optronics garanterar att denna produkt är fri från defekter i material och utförande under en period av 12 månader från inköpsdatum. Under garantiperioden kommer vi att reparera eller byta ut defekta produkter efter eget gottfinnande, utan kostnad.

Garantiundantag

Följande villkor täcks inte av den kostnadsfria garantin:

● Skada orsakad av naturliga faktorer (blixtnedslag, översvämning osv.) eller miljöpåverkan

● Felfunktioner på grund av felaktig användning eller felaktig användning av användaren

● Openbar fysisk skada orsakad av mänskliga misstag

● Oauktoriserad demontering, modifiering eller reparationsförsök

● Ändrade eller ofullständiga garantietiketter på höljet

● Skada eller förlust under transport efter transport

● Skada som orsakats av överskridande av maximal effekt eller driftsförhållanden

Support efter försäljning

● Snabb svarstid: inom 24 timmar på arbetsdagar

● Felsökning på distans och applikationssupport

● Betalt underhållsservice tillgänglig efter garantiperioden

● Anpassade tekniska konsulttjänster
