1550nm DFB 40mW High Power Butterfly Laser

Innehållsförteckning

1. Introduktion av 1550nm DFB 40mW High Power Butterfly Laser

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Förpackningsdetaljer

6. Beställningsinformation

7. Datablad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. FAQ

Produktintroduktion

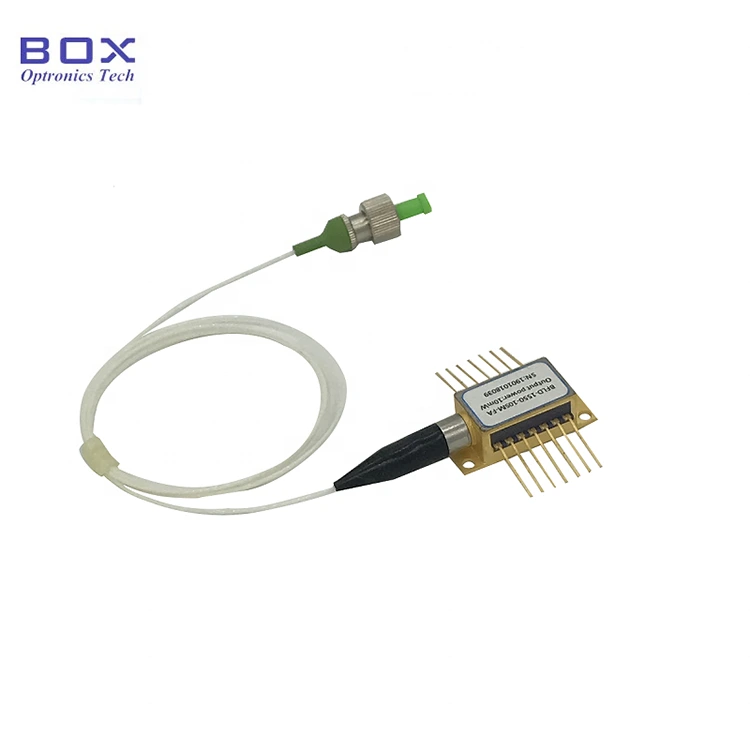

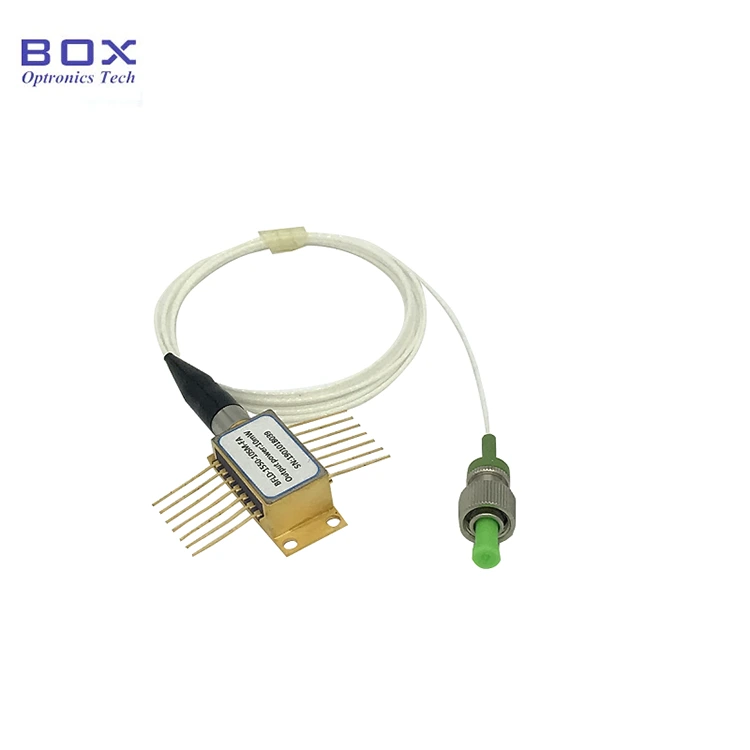

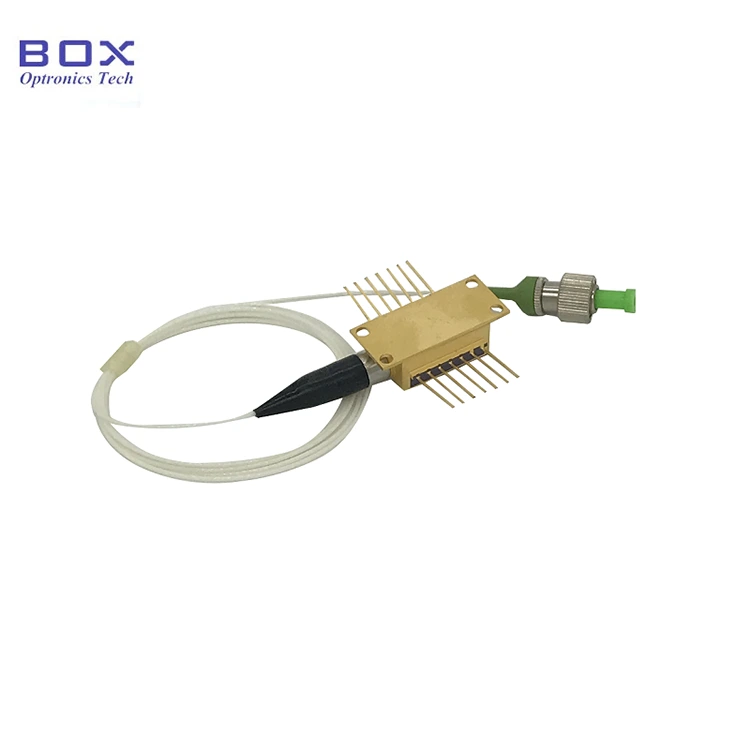

Detta är en 1550nm DFB 40mW High Power Butterfly Laser, inbyggd TEC, monitor PD och termistor. Den har en stabil våglängd, 40mW uteffekt och låg tröskelström. Tillval med SM/PM-fiber, bred driftstemperatur och hög tillförlitlighet, lämplig för fiberkommunikation, optiska instrument och fiberavkänning. Vänligen kontrollera drivströmmen och temperatur strikt och undvik överströmsskador.

Produkt Specifikationer

Produktegenskaper

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasrar;

● SM fiber eller PM fiber pigtail;

● Uteffekt 40mW;

● 14-stift BTF-paket med TEC och Monitor PD.

Produktapplikationer

● Optisk fiber kommunikation;

● Optisk fiberavkänning;

● Test av optisk enhet.

Produkt Detaljer

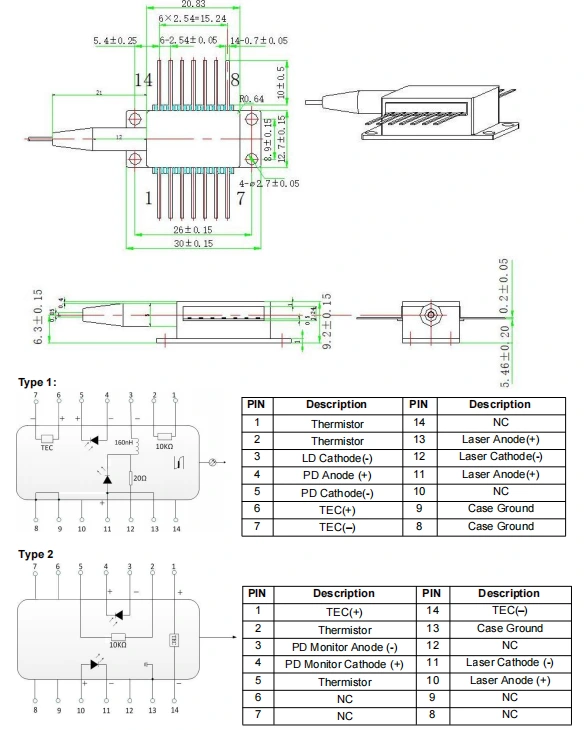

● Paketritning & PIN-OUT Definition(Enhet:mm)-1550nm DFB 40mW hög Power Butterfly Laser

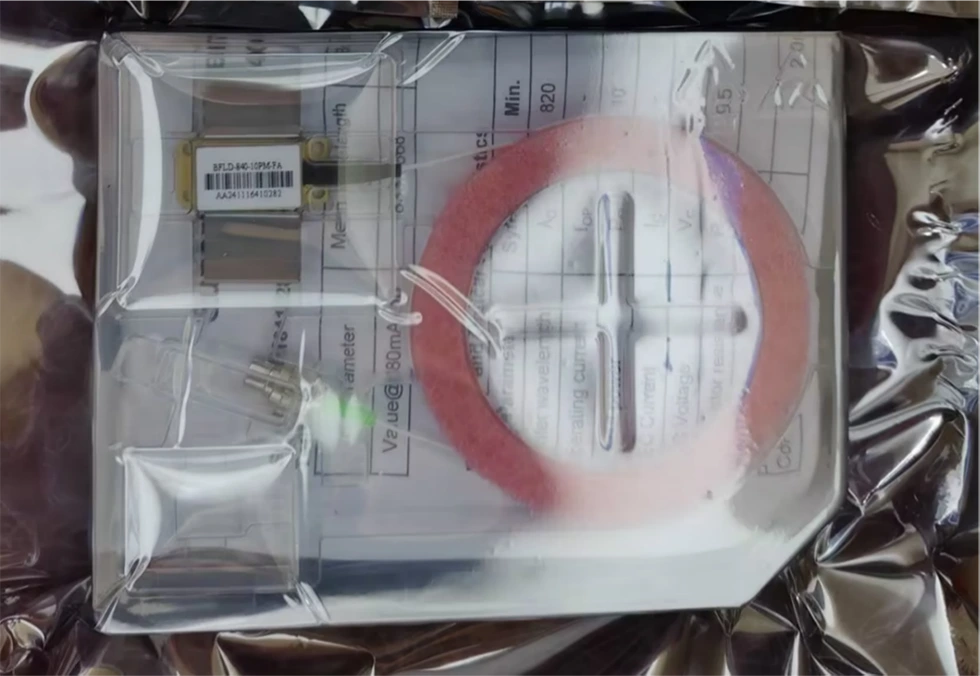

● Förpackningsexempel

*Fristående enhet utan enhet; ett modulpaket integrerat med drivrutinen kretsar är valfritt.

Beställning information

t.ex.: BFLD-1550-40SM-FA1

(Beställningsinformation: 1550nm DFB 40mW High Power Butterfly Laser, SM fiber, FC/APC-kontakt, telekomstift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad

Datablad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● När den här enheten används avger den en högintensiv laserstråle; gör titta inte direkt in i fiberänden, eftersom det kan orsaka ögonskador.

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● Om stiften kräver lödning får inte lödtemperaturen överstiga 260°C, och lödtiden får inte överstiga 10 sekunder. Speciellt uppmärksamhet måste ägnas åt följande: under lödningsprocessen enheten måste vara i ett strömlöst tillstånd och lödkolven måste vara ordentligt jordad.

● Under uppstartsprocessen, applicera aldrig en hög ström direkt, som detta riskerar att skada chipet. Slå istället på enheten på en aktuell nivå nära chipets tröskel, och sedan gradvis öka strömmen i small steg tills önskad nivå nås.

● Innan du slår på alla komponenter, aktivera först kylaren och fortsätt sedan med stegvisa uppstartssteg för att förhindra överhettning av chipet och överbelastning.

FAQ

● Är det möjligt att ändra våglängd genom att justera strömmen? Vad är räckvidden?

--Ja. Den nuvarande våglängdskoefficienten är 0,01 nm/mA, och temperaturens våglängd koefficienten är 0,1 nm/℃. Det justerbara WL-området är runt ~centrum WL+/- 1 nm.

● Vilken är linjebredden? Gör du ge en smal linjebredd LD?

--3~5MHz. 1550 nm Smal linjebredd LD (tillval): mindre än 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Vad är effektregleringen räckvidd?

--10~100 %

● Vad är våglängden tolerans?

--+/-3nm. Mindre är även valfritt.

● Ger du ett skydd fiberrör och fiberkontakt?

--Ja. 900um lös rör och FC/APC, SC/APC eller andra kontakter är valfria.
