1550nm DFB 100mW High Power Butterfly Laser

Innehållsförteckning

1. Introduktion av 1550nm DFB 100mW High Power Butterfly Laser

2. Tekniska specifikationer

3. Produktegenskaper

4. Typiska applikationer

5. Produktdetaljer

6. Beställningsinformation

7. Datablad och testblad

8. Villkor för offert och betalning

9. Ledtid

10. Användningsanmärkningar

11. Kvalitetssäkring och Service efter försäljning

Produktintroduktion

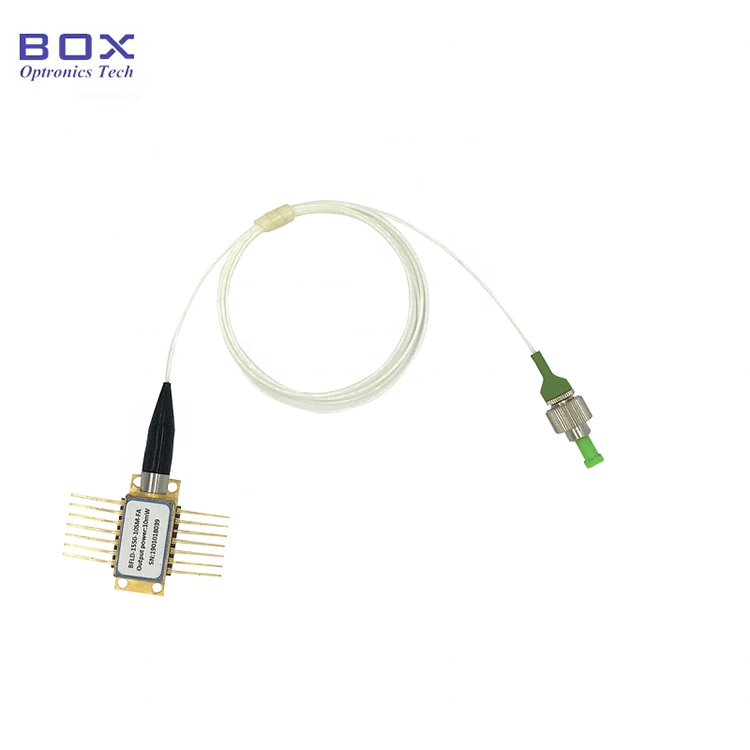

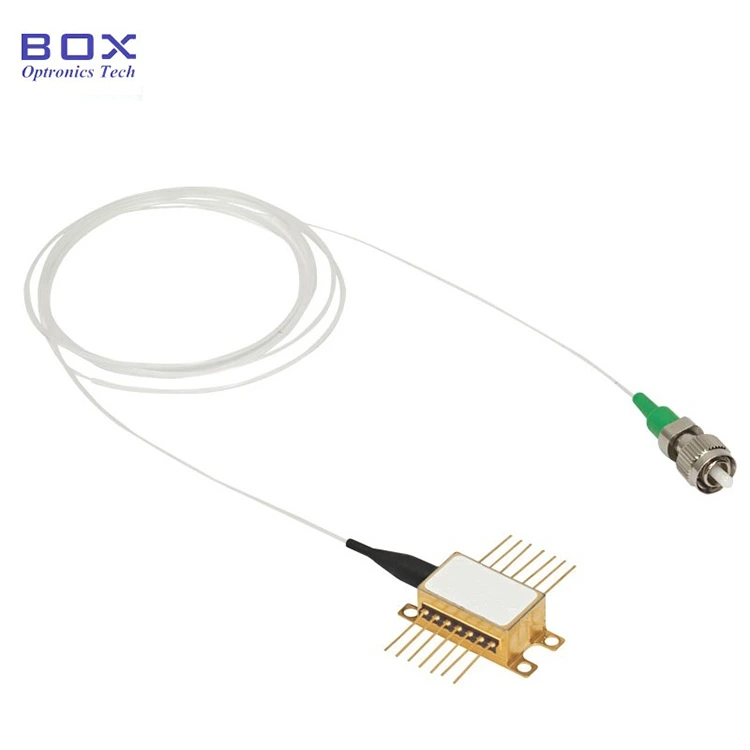

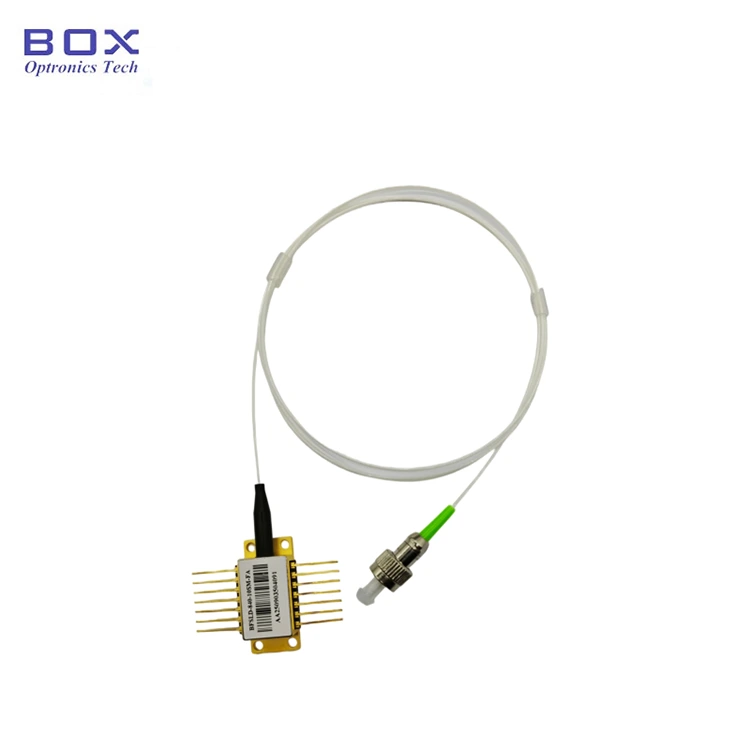

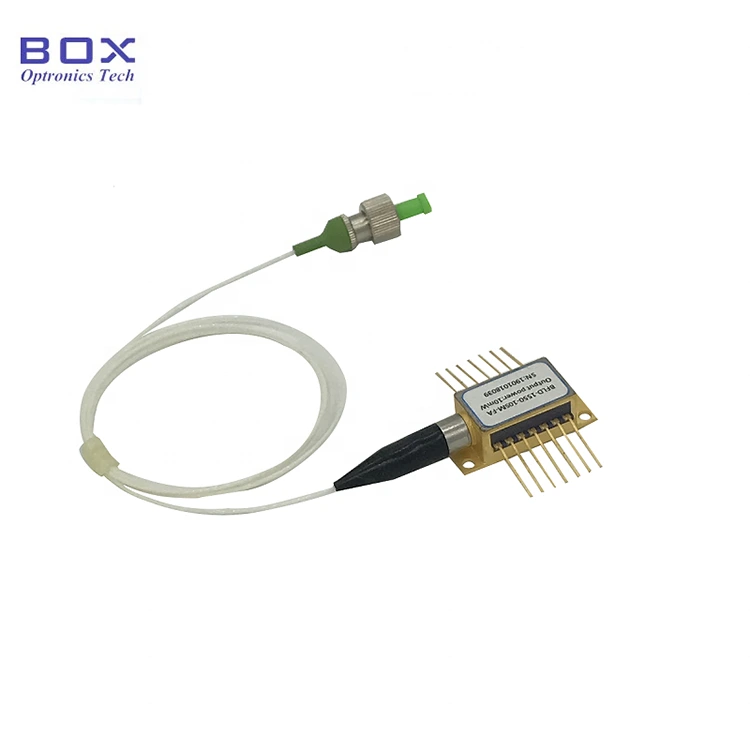

1550nm DFB 100mW High Power Butterfly Laser är baserad på MQW (Multi-Quantum Well) DFB-chip, som använder industristandarden 14-stift fjärilspaket, det integrerar en TEC (Thermoelectric Cooler), termistor, bakgrundsbelysningsövervakning PD (Photodiode). Om stiften kräver lödning, lödtemperaturen får inte överstiga 260°C och lödtiden får inte överstiga 10 sekunder.

Produktspecifikationer

Produktegenskaper

● SM fiber eller PM fiber pigtail;

● Hög uteffekt upp till 100mW;

● Högt sidolägesundertryckningsförhållande;

● 14-stift BTF-paket med TEC, termistor och övervaka PD.

Produktapplikationer

● Fiberoptisk kommunikation;

● Optiskt laboratorietest;

● Fiberoptisk avkänning.

Produkt Detaljer

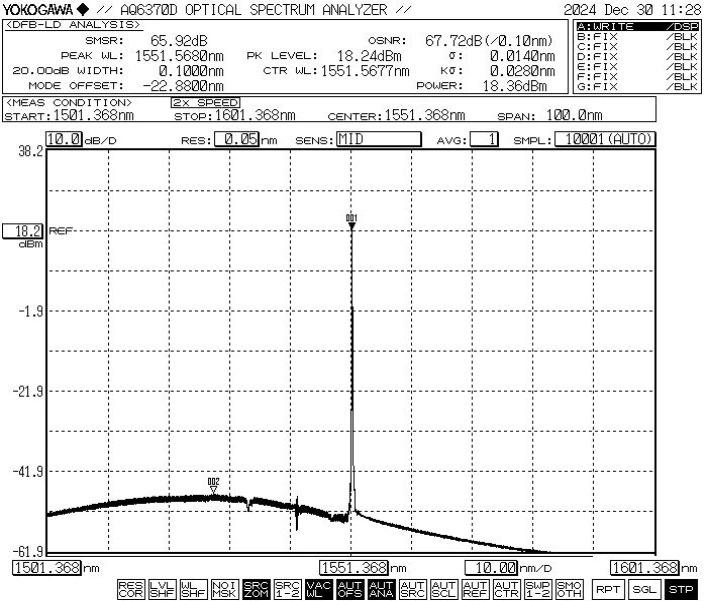

● Typiskt spektrum: 1550nm, +/-2 WL tolerans.

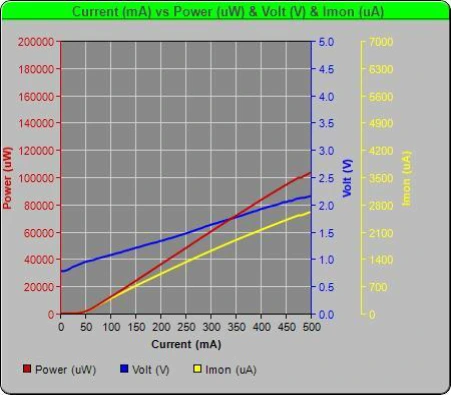

● PIV-1550nm DFB 100mW High Power Butterfly Laser

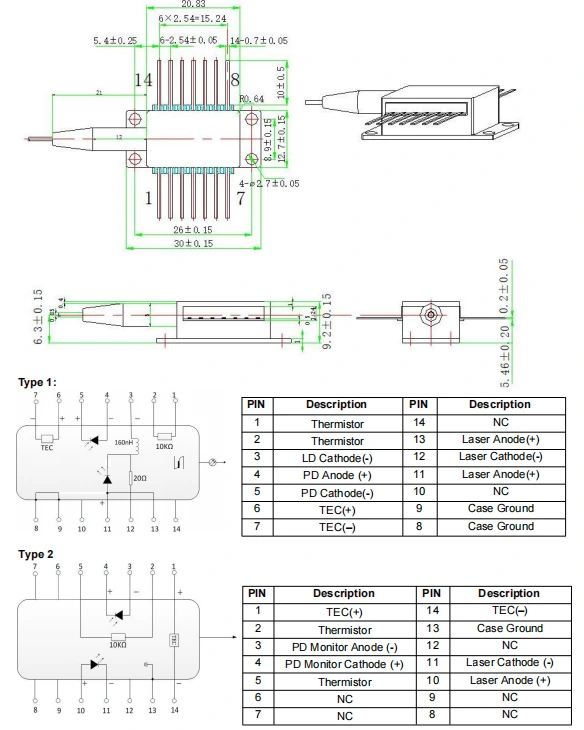

● Paketritning & PIN-OUT Definition (Enhet:mm)-1550nm DFB 100mW Hög effekt fjärilslaser

Beställning information

t.ex.: BFLD-1550-1HSM-FA2

(Beställningsinformation: 1550nm DFB 100mW High Power Butterfly Laser, SM fiber, med FC/APC-kontakt, pumpstift).

För andra anpassade krav, vänligen kontakta: sales06@boxoptronics.com

Datablad och Testblad

Datablad

Testblad

Offertvillkor och betalning

● Offertvillkor

(1) EXW:

Om du har ett DHL/UPS/FedEx-konto föreslår Box Optronics att du använder EXW. Vi skickar via ditt konto; vi tar inte ut fraktkostnaden.

(2) DAP:

Om du inte har ett konto, vänligen betala fraktkostnaden för produkterna.

(3) Annat

● Betalningsvillkor

PayPal och T/T är tillgängliga.

Ledtid

Det tar cirka 10 arbetsdagar för produktion. (Om det finns några i lager, det kommer att skickas snabbare.)

Den internationella logistiken kan ta 3-5 arbetsdagar.

Operation Anteckningar

● Denna enhet är elektrostatisk känslig; därför strikt efterlevnad att antistatiska skyddsåtgärder krävs under förpackning, transport och användning. Dessutom måste försiktighetsåtgärder vidtas för att förhindra överspänningar i strömförsörjningen, eftersom underlåtenhet att göra det kan resultera i permanent skada på enhet (t.ex. säkerställa korrekt jordning av utrustningen och bära en antistatisk handledsrem).

● Optiska fibrer är ömtåliga; använd inte fibern för att dra enheten. När du sätter i eller tar bort en enhet från dess uttag, utsätt inte för tryck på eller dra i hylsan som sitter på baksidan av enhetens hölje. För enheter utrustad med kontakter, se till att både enheten och fiberkontakten lyfts samtidigt under installation eller demontering.

● När du använder enheten, följ noggrant driftspänningen och aktuella intervall som anges i databladet. Nyckelparametrar – inklusive Ith (Tröskelström), Iop max (Maximum Driftström), Vop max (Maximum Driftspänning) och λc (centervåglängd)—bör refereras specifikt i testrapporten som tillhandahålls vid tidpunkten för leverans. Obs: Drift över de absoluta maxvärdena kan orsaka permanent skada på enheten.

Kvalitetssäkring och Service efter försäljning

● Garantiperiod:

Gratis reparation eller ersättning för icke-mänskliga inducerade defekter inom 1 år från köpet. Betald underhållstjänster tillgängliga efter 1 år.

● Undantag från gratis garanti:

Under den kostnadsfria garantiperioden, gratis reparations- eller utbytestjänster kommer att tillhandahållas för fel orsakade av produktkvalitetsproblem. Dock Box Optronics förbehåller sig rätten att vägra gratis reparationstjänster i det följande fall inom garantiperioden:

(1) Skador orsakade av naturliga faktorer (t.ex. blixtnedslag, damm) eller miljöpåverkan.

(2) Funktionsfel på grund av felaktig användning av användaren.

(3) Uppenbar fysisk skada orsakad av mänskliga misstag.

(4) Otillåten demontering, modifiering eller reparation.

(5) Ändrade eller ofullständiga garantietiketter på höljet.

(6) Skada eller förlust under transport.
