1550.12nm DWDM DFB-laser

Produktöversikt-1550.12nm DWDM DFB Laser

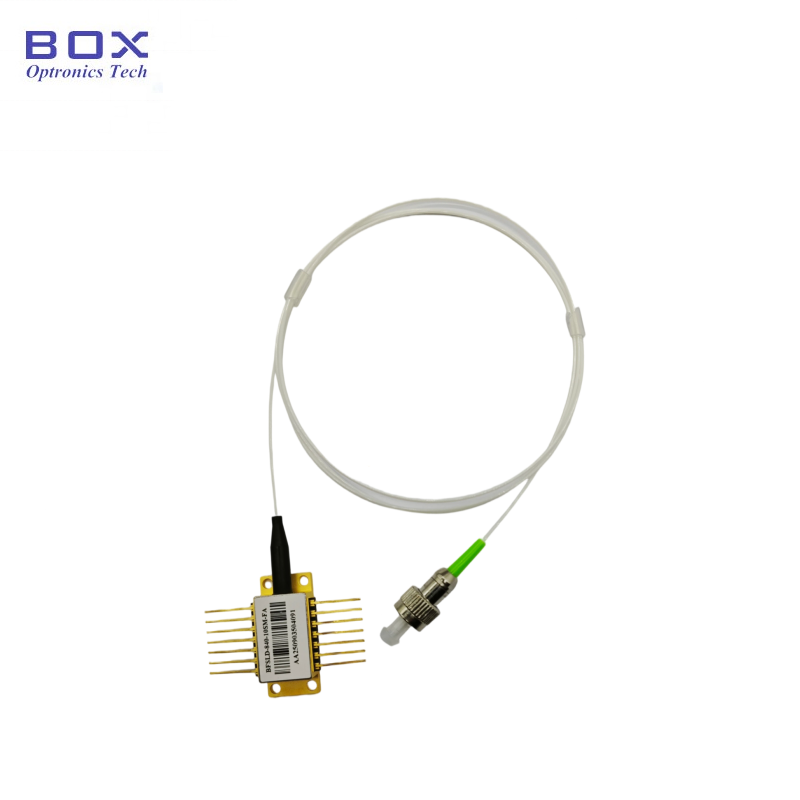

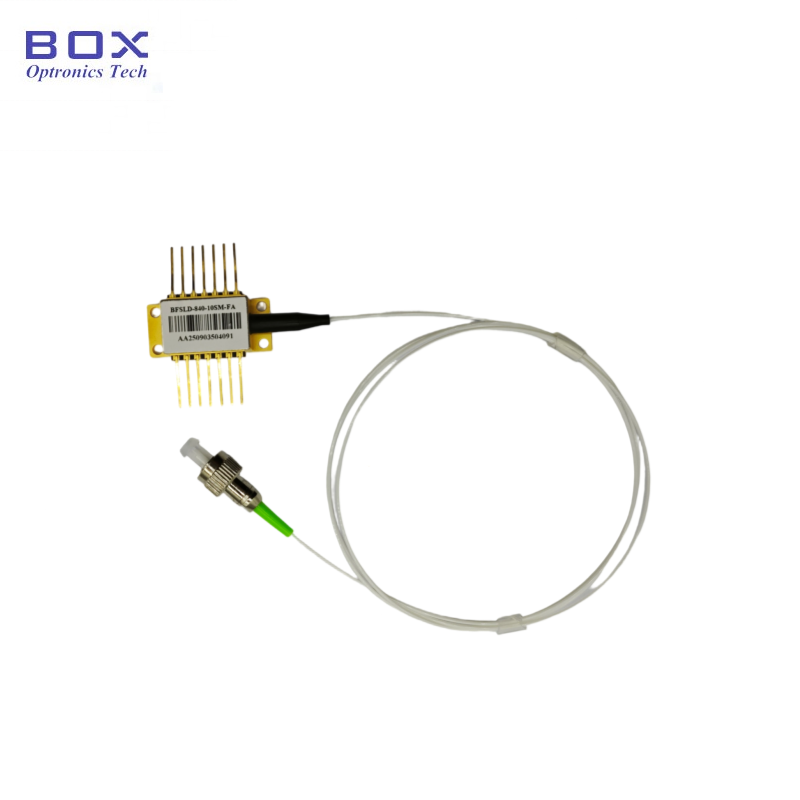

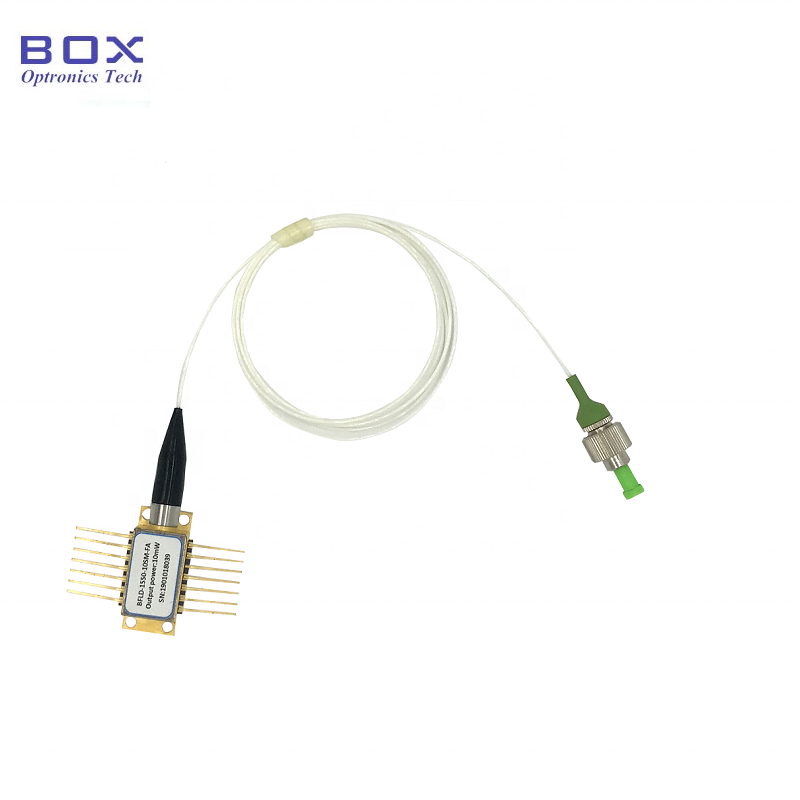

1550.12nm DWDM DFB-lasern (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) är en 14-stifts fjärilsförpackad distribuerad återkopplingslaserdiod speciellt designad för analog CATV-överföring och optiska DWDM-kommunikationstillämpningar. Den här enheten fungerar med standardvåglängden för ITU-nätet på 1550,12 nm och levererar 10mW eller 20mW optisk uteffekt genom singelmods- eller polarisationsbevarande fiber med FC/APC-kontakt.

Inrymd i ett hermetiskt 14-stifts fjärilspaket med integrerad isolator, termoelektrisk kylare (TEC), 10kΩ termistor och monitorfotodiod, ger lasern temperatur- och effektstabilisering över hela -40°C till +85°C driftstemperaturintervall. Två pinout-konfigurationer (typ 1 och typ 2) är tillgängliga för kompatibilitet med olika systemkortsdesigner.

Nyckelfunktioner-1550.12nm DWDM DFB Laser

· Standard ITU-nätvåglängd: 1550,12 nm (kanal 34), fullt CH18–CH64-intervall valfritt

· Hög optisk uteffekt: 10mW eller 20mW

· Avancerad analog chipdesign optimerad för CATV-överföring

· Högt sidolägesundertryckningsförhållande: SMSR ≥30dB

· Inbyggd optisk isolator: ≥30dB isolering @25°C

· Hög optisk returförlust: ≥40dB

· Bred moduleringsbandbredd: 2,5 GHz typiskt

· 14-stifts hermetiskt fjärilspaket med integrerad TEC och termistor

· Integrerad bilddiod för strömövervakning

· Fiberalternativ: SMF-28e single-mode eller PMF-1550 polarisationsbevarande fiber

· Standard FC/APC-kontakt, 1,0 m pigtail (900 μm löst rör)

· Brett driftstemperaturområde: -40°C till +85°C

· Två pinout-konfigurationer (Typ 1/Typ 2) för designflexibilitet

Typiska applikationer-1550.12nm DWDM DFB Laser

· CATV-sändningsnätverk och headend-överföringssystem

· Nätverk med begränsade fiberresurser (våglängdsmultiplexering)

· Kabel-tv-hubb och distributionsutrustning

· Optiska sändarmoduler för analog RF-over-fiber

· Fiberoptiska test- och mätinstrument

· Satellit- och RF-signaldistribution över fiber

· Forskning och utveckling i optiska kommunikationslaboratorier

· OEM-integrering i CATV- och telekomutrustning

Produktspecifikationer-1550.12nm DWDM DFB Laser

Absoluta högsta betyg

Elektrooptiska egenskaper (T = 25°C, IF = IOP)

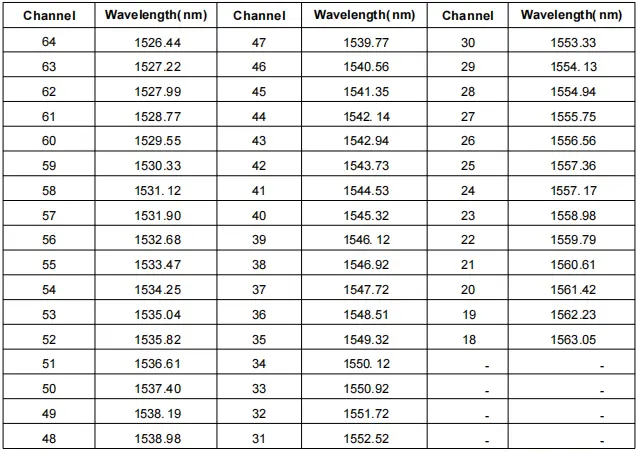

ITU Grid Wavelength Reference (utvalda kanaler)

Obs: Kompletta ITU-nätkanaler CH18–CH64 (1526.44nm–1563.05nm) tillgängliga på begäran.

Specifikationer för optisk fiber-1550.12nm DWDM DFB Laser

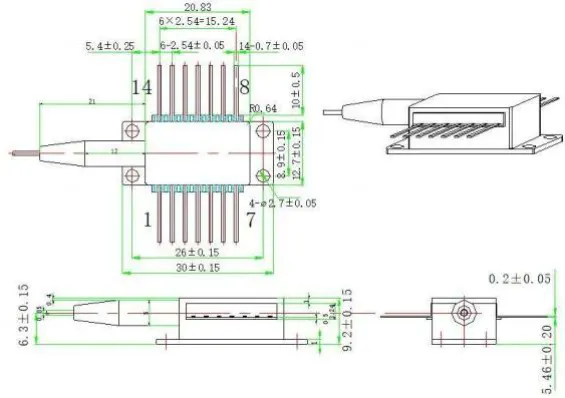

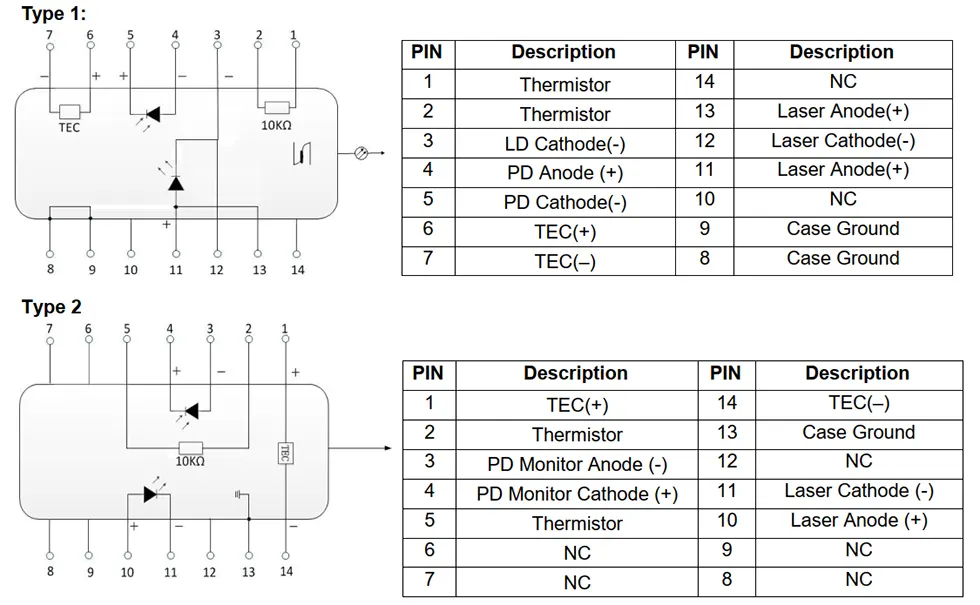

Paket och Pin Definition-1550.12nm DWDM DFB Laser

Beställningsinformation-1550.12nm DWDM DFB Laser

Modellnomenklatur

BFLD - XXXX - XX - XX - XX (-X)

Exempel: BFLD-CH34-10SM-FA

Varför välja Box Optronics DWDM DFB-lasrar?

· Beprövad DFB-laserchipteknologi med analogt optimerad design för CATV-applikationer

· 100 % funktionstestning och inbränningskontroll före leverans

· Full ITU-nätvåglängdsstöd (CH18–CH64) med snäv våglängdstolerans

· Konkurrenskraftiga priser med direkt leverans från fabrik

· Flexibla orderkvantiteter — stöd för både FoU-prototyper och volymproduktion

· Anpassningsalternativ för våglängd, effekt, fibertyp, kontakt och stiftkonfiguration

· Långsiktig leveransstabilitet för CATV-nätverksdistribution och produktionsprogram

· Hermetisk fjärilsförpackning med integrerad TEC för pålitlig drift vid breda temperaturer

· Internationell frakt via DHL/UPS/FedEx med full spårning

Vanliga frågor (FAQ)

F: Vad är skillnaden mellan denna DWDM DFB-laser och en standard DFB-laser?

S: Denna ITU-grid DFB-laser kombinerar exakt våglängdskontroll med analog CATV-optimerad prestanda. Den har en optimerad laserchipdesign för högt bärvåg-till-brusförhållande (CNR), låg distorsionsprestanda (CSO/CTB) och stabil optisk utgång.

Jämfört med standard DFB-lasrar huvudsakligen utformade för digital optisk kommunikation, är CATV DFB-lasrar specifikt optimerade för analoga moduleringsapplikationer där linjäritet och brusprestanda är kritiska.

F: Vilka ITU-nätvåglängder finns tillgängliga?

S: Vi erbjuder ITU-T-nätvåglängder från CH18 (1563.05nm) till CH64 (1526.44nm), som täcker vanliga C-bands DWDM-kanaler. Anpassade våglängder är tillgängliga enligt specifika systemkrav.

F: Vad är skillnaden mellan SMF- och PMF-fiberalternativ?

S: SMF-28e är standard singelmodsfiber, lämplig för de flesta CATV och allmänna optiska kommunikationstillämpningar där polarisering inte är kritisk. PMF-1550 är polarisationsupprätthållande fiber, designad för polarisationskänsliga system. För PM-fiber är den långsamma axeln inriktad mot kontaktnyckeln. Välj baserat på dina systempolariseringskrav.

F: Varför är en inbyggd isolator viktig för CATV-tillämpningar?

S: Optisk återkoppling orsakad av fiberreflektioner eller optiska komponenter kan introducera brus, våglängdsinstabilitet och signalförsämring i analoga överföringssystem. Den inbyggda optiska isolatorn undertrycker optisk återkoppling, vilket säkerställer stabil uteffekt, lågt brus och tillförlitlig CATV-överföringsprestanda.

F: Vad är den minsta beställningskvantiteten (MOQ)?

S: MOQ är 1 st. Vi stöder flexibla orderkvantiteter. Standardmodeller kan levereras i små kvantiteter för FoU och prototyper, såväl som större volymer för utbyggnad och produktion av CATV-nätverk. Kontakta vårt säljteam för specifika priser för din önskade kvantitet.

F: Kan jag få en anpassad våglängd, effekt eller anslutningskonfiguration?

S: Ja, vi erbjuder omfattande anpassningsalternativ inklusive alla ITU-nätvåglängder (CH18–CH64), anpassade uteffektnivåer inom 6–20mW, alternativa fibertyper och längder, olika kontakttyper (FC/APC, SC/APC, LC, etc.) och skräddarsydda stiftkonfigurationer (typ 1 eller typ 2). Kontakta oss med dina specifika krav så kommer vårt ingenjörsteam att granska genomförbarheten och ge en offert.
